Cluster de basculement Windows 2016/2019 – Installation et configuration

Windows Server 2012R2  Windows Server 2016  Windows Server 2019

Présentation

La fonctionnalité de cluster de basculement (failover clustering) permet d’assurer une haute disponibilité d’un service en utilisant plusieurs serveurs (nœud) capable de le faire fonctionner.

Quelques exemples de services pouvant être utilisés avec la fonctionnalité de cluster de basculement :

Prérequis

  • 2 serveurs minimum ayant la même configuration matérielle et logiciel.
  • Les nœuds doivent être membres d’un même domaine Active Directory.
  • Un stockage de type SAN qui présente à l’ensemble des serveurs les même LUN.
  • Un stockage de type SAN présentant un volume de 1 à 10 GO qui servira de Quorum.
  • Recommandé : une carte réseau dédié au cluster.

Configuration du disque témoin (Quorum)

Le quorum est un élément très important du Cluster à basculement, il a 2 principales fonctions :

  • Assurer le maintien en ligne du cluster en maintenant un nombre de votants suffisant
  • Contient une copie de la configuration du cluster.

Plus d’information sur le quorum : https://docs.microsoft.com/fr-fr/windows-server/storage/storage-spaces/understand-quorum

La configuration du quorum est à faire sur l’un des nœuds du futur cluster de basculement.

1. Présenter un LUN de 1 à 10GO à l’ensemble des nœuds.

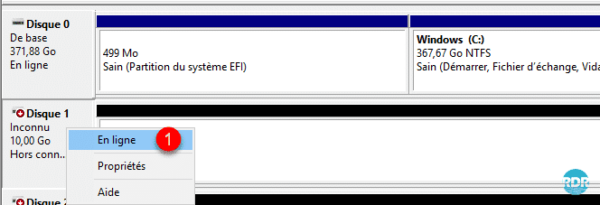

2. Ouvrir le Gestionnaire de disques. Faire un clic droit sur le disque et cliquer sur En ligne 1.

Mise en ligne du disque

3. Refaire un clic droit sur le disque et cliquer sur Initialiser le disque 1.

Initialisation du disque

4. Cliquer sur OK 1.

Valider le type de partition

5. Faire un clic droit sur le disque et cliquer sur Nouveau volume simple. Celui-ci doit être formaté en NTFS et avec la lettre Q.

Dique de Quorum pour le cluster
