StarWind Virtual SAN est logiciel qui permet de transformer un Windows en serveur cible iSCSI. L’avantage de StarWind est qu’il peut être utiliser pour mettre le stockage en haute disponibilité en installant deux serveurs StarWind, du fait que cela soit gérer au niveau logiciel, il peut être utiliser avec tout type de stockage (SAN, DAS) et il est indépendant du matériel utilisé.
Il est également possible d’installé StarWind sur des serveurs Hyper-V afin d’avoir une solution hyperconvergée, avec un réplication du stockage des hyperviseurs. L’inconvénient de cette solution est que l’espace disponible est divisé par le nombre de nœud composant le cluster.
Dans ce tutoriel, nous allons voir comment mettre en place un volume iSCSI avec starwind que nous présenterons à un serveur, puis dans un second temps comment mettre ce volume en haute disponibilité.
Le but de ce tutoriel est d’arriver à la représentation ci-dessous :
Les adresses IP et les noms des serveurs ne correspondent pas au LAB rédigé ci-après mais à la vidéo disponible à la fin de ce tutoriel.
Retrouver le tutoriel en vidéo :
Sommaire
Prérequis
Pour la réalisation de lab, il faut avoir au minimum 3 serveurs :
- 2 serveurs pour StarWind avec 3 cartes réseaux (LAN / iSCSI / HB) / 2 deux partitions OS / Stockage
- 1 serveur qui sera l’initiateur avec 2 cartes réseaux (LAN / iSCSI)
Les cartes dédiés au réseau iSCSI et HB n’ont pas besoin de composant Windows et ne doivent pas s’enregistrer sur les serveurs DNS.
Réseaux utilisés :
- 10.0.0.0/24 : LAN
- 172.16.100.0/24 : iSCSI
- 192.168.100.0/24 : HB
Avant de commencer il faut télécharger et récupérer la clef de licence (gratuite) sur StardWind.
Installation de starwind
Sur le premier serveur StarWind, lancer l’exécutable téléchargé.
Accepter le contrat de licence 1 et cliquer sur Next 2.
Passer le message d’information en cliquant sur Next 1.
Si nécessaire modifier le chemin d’installation sinon cliquer sur Next 1.
Type d’installation sélectionner Full 1 et cliquer sur Next 2.
Cliquer sur Next 1 pour les deux fenêtres suivante.
License Key, sélectionner l’option Thank, I do have a key already 1 et cliquer sur Next 2.
Choisir le fichier de licence télécharger en même temps que le logiciel 1 et cliquer sur Next 2.
Un résume de la license s’affiche, confirmer en cliquant sur Next 1.
Le résumé des options d’installation s’affiche, cliquer sur Install 1.
Confirmer le démarrage des services iSCSI en cliquant sur OK 1.
Si l’installation est en erreur, cliquer sur Back, ouvrir le panneau de configuration et lancer le service Initiateur iSCSI manuellement. Une fois la fenêtre de configuration iSCSI lancée, retourner sur l’assistant d’installation et cliquer de Nouveau sur Install.

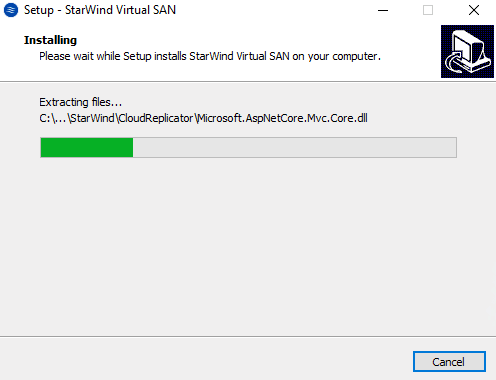

Patienter pendant l’installation …
Passer la configuration de l’agent SMI en cliquant sur Non 1.
L’agent SMI permet de piloter StarWind depuis une application tier comme SCVMM.
L’installation terminée, cliquer sur Finish 1 pour quitter l’assistant.
Patienter durant l’ouverture de la console, une fenêtre va s’ouvrir pour configurer le pool de stockage. Cliquer sur Yes 1, le logiciel devrait directement choisir la second partition du serveur.
La console StarWind doit s’ouvrir automatiquement. Ce que l’on va faire en premier, c’est de configurer l’utilisation des cartes réseaux. Dans le menu de gauche, sélectionner le serveur 1, aller sur l’onglet Configuration 2 et cliquer sur Network 3. Choisir la carte réseau de management 4 et cliquer sur Modify 5.
Décocher la case Enable Network Interface 1 et cliquer sur OK 2.
On peut voir dans l’interface que la carte est maintenant désactivé de Starwind.
Maintenant que StarWind est configuré, nous allons voir comment configurer une cible iSCSI et créer un volume.
Configurer et présenter un stockage
Configuration du stockage
Depuis la console, cliquer sur Add Device 1 pour lancer l’assistant.
Nommer de la stockage (cible) 1 puis indiquer la taille du disque 2 et cliquer sur Next 3.
Confirmer l’action en cliquant sur Create 1.
Une fois terminée, quitter l’assistant Starwind en cliquant sur Close 1.
On voit dans la console que la cible 1 et le disque 2 ont bien été créés.
Pour information, il est possible sur une même cible (Storage1) de présenter plusieurs disques (Device) en même temps.
Maintenant que la cible et le disque sont créés, nous allons voir comment les utiliser depuis un client (Initiateur).
Présentation du stockage
Depuis un client qui va devenir initiateur du stockage, ouvrir le panneau de configuration et cliquer sur Initiateur iSCSI 1.
Si c’est la premier fois que vous lancez l’initiateur iSCSI, configurer le service en démarrage automatique en cliquant sur Oui 1.
Sur la fenêtre de propriétés de l’initiateur iSCSI, aller sur l’onglet Découverte 1 et cliquer sur Découvrir un portail 2.
Entrer l’adresse IP du portail (interface iSCSI du serveur Starwind) 1 et cliquer sur OK 2.
Une fois le portail ajouté, sélectionner le 1 et cliquer sur Connexion 2.
Cliquer sur OK 1 pour confirmer la connexion.
L’ordinateur est maintenant connecté à la cible.
Ouvrir le gestionnaire de disque, vérifier que le disque créé précédemment soit bien présenté. Initialiser le.
Sur la console Starwind, on peut également voir la connexion iSCSI.
Maintenant que nous avons présenté le stockage et configuré celui-ci sur l’initiateur, nous allons voir comment le mettre en haute disponibilité.
Mise en haute disponibilité
Sur le second serveur Starwind installer le logiciel comme sur le premier et configurer le de la même façon (carte réseau, désactivation de l’interface de management sur les portails), configurer également sur les 2 serveurs cette fois la troisième carte réseau destiné au HeartBeat (cette interface est destinée à la communication entre les nœuds Starwind).
Sur la premier serveur, depuis l’interface d’administration cliquer sur Add Server 1.
Entrer l’adresse IP du second serveur 1 (j’ai choisi la carte iSCSI) et cliquer sur OK 2.
Patienter pendant la connexion à l’hôte…
Depuis une même console, on peut administrer l’ensemble des serveurs StarWind.
Sélectionner le disque créé précédemment 1 et cliquer sur Replication Manager 2.
Durant la configuration, le disque sera hors ligne, fermer le message en cliquant sur OK 1.
Cliquer sur « Click to add replication partner » 1 pour ouvrir l’assistant de configuration de réplication.
Choisir la réplication synchrone en sélectionner Synchronous « Two-Way » Replication 1 et cliquer sur Next 2.
Entrer l’adresse IP du partenaire 1 et cliquer sur Next 2.
Sélectionner Hearbeat 1 pour la stratégie de basculement et cliquer sur Next 2.
Sélectionner Create new Partner Device 1 et cliquer sur Next 2.
Cliquer sur Next 1. Il est possible de modifier IQN si nécessaire.
Il faut maintenant configurer l’attribution des différentes cartes réseaux, cliquer sur Changer Network Settings 1.
Pour chaque interface, configurer si elle est dédiée à la synchronisation ou au heartbeat 1 et cliquer sur OK 2 pour valider.
Passer à l’étape suivante en cliquant sur Next 1.
Sélectionner l’option « Synchronize from existing Device » 1 pour copier les données puis cliquer sur Next 2.
Cliquer sur Create Replica 1.
Le disque est créé, fermer l’assistant en cliquant sur Close 1.
Patienter pendant le synchronisation …
La synchronisation terminée, cliquer sur Close 1 pour quitter l’assistant.
Dans l’interface, on peut voir le disque sur chaque noeud StarWind.
En sélectionnant la cible sur le premier serveur 1 on peut voir les 3 sessions iSCSI 2 contrairement au second serveur 3 où il n’y a que 2 sessions pour le moment 4.
Maintenant que nous avons un disque en haute disponibilité sur les 2 nœuds StarWind, nous allons comment configurer le serveur initiateur pour exploiter le HA.
Configuration de l’initiateur iSCSI pour la haute disponibilité
Sur le serveur où est présenté le stockage, installer la fonctionnalité MPIO. Ouvrir les propriétés MPIO dans le panneau de configuration aller sur l’onglet Découvrir plusieurs chemins 1, cocher la case Ajouter la prise en charge des périphériques iSCSI 2 et cliquer sur Ajouter 3.
Redémarrer le serveur en cliquant sur Oui 1.
Une fois l’ordinateur redémarré, ouvrir les propriétés de l’initiateur iSCSI et ajouter le portail du second serveur StarWind en cliquant sur Découvrir un portail 1.
Entrer l’adresse IP du portail 1 et cliquer sur OK 2.
Aller sur l’onglet Cibles 1, sélectionner le portail 2 qui vient d’être ajouté puis cliquer sur Connexion 3.
Cocher la case Activer la prise en charge de plusieurs chemins d’accès et valider 1 en cliquant sur OK 2.
L’ordinateur est maintenant connecté aux deux portails, nous allons vérifier la prise en comte du MPIO, cliquer sur Périphériques 1.
Sélectionner le disque 1 et cliquer sur MPIO 2.
On peut voir qu’il y a plusieurs chemin d’accès au disque.
Il est également possible de faire cette vérification par le gestionnaire de disque, en aller sur les Propriétés du disques 1 et en allant ensuite sur l’onglet MPIO 2.
Depuis les propriétés il est possible de configurer le mode de fonctionnement du MPIO.
Sur la console d’administration, il est également possible de voir que l’ordinateur est connecté à le second cible.
Test de la haute disponibilité
Maintenant pour valider le bon fonctionnement de la haute disponibilité du stockage, il est possible de lancer une copie sur le disque iSCSI et d’arrêter un des nœuds Starwind. On peut voir sur la capture ci-dessous que le second nœud n’est plus actif.
Sur le serveur, on voit que la copie continue de se faire avec un petit ralentissement au moment de la coupure.
Une fois le second nœud disponible, le disque se resynchronise sur les serveurs starwind.
Il est possible de voire les événements dans les logs sur la console.
Conclusion
Starwind est un produit qui se situe entre SANsymfony et le rôle cible iSCSI disponible dans Windows.
J’ai découvert ce logiciel il y a maintenant quelques années quand j’ai eu besoin de présenter du stockage disponible sur un serveur physique vers un autre serveur pour le déploiement de WSUS qui ne supporte pas le stockage des mises à jour sur un partage réseau.
La fonctionnalité de HA est pour moi un vrai plus par rapport au rôle Windows.
J’ai également pu mettre en LAB, le couplage StarWind et Hyper-V pour la mise en cluster de machines virtuelles dans une solution Hyperconvegée qui permet de s’affranchir d’une baie de stockage et donc de réduire les coûts, ce qui permet pour les petites structures d’avoir un vrai PRA.
