PRTG supervision des serveurs des serveurs Dell par Idrac

Présentation

Dans cet article, je vais vous expliquer comment mettre en place la supervision des serveurs Dell PowerEdge avec PRTG en utilisant l’interface de gestion Idrac.

La supervision des serveurs physiques Dell permet de remonter des informations sur l’état physique des composants alimentations, disques physiques…

Prérequis

Avant de mettre en supervision le serveur à l’aide Idrac, il faut configurer le service SNMP sur l’interface Web.

Mise en œuvre

Ajout de l’équipement

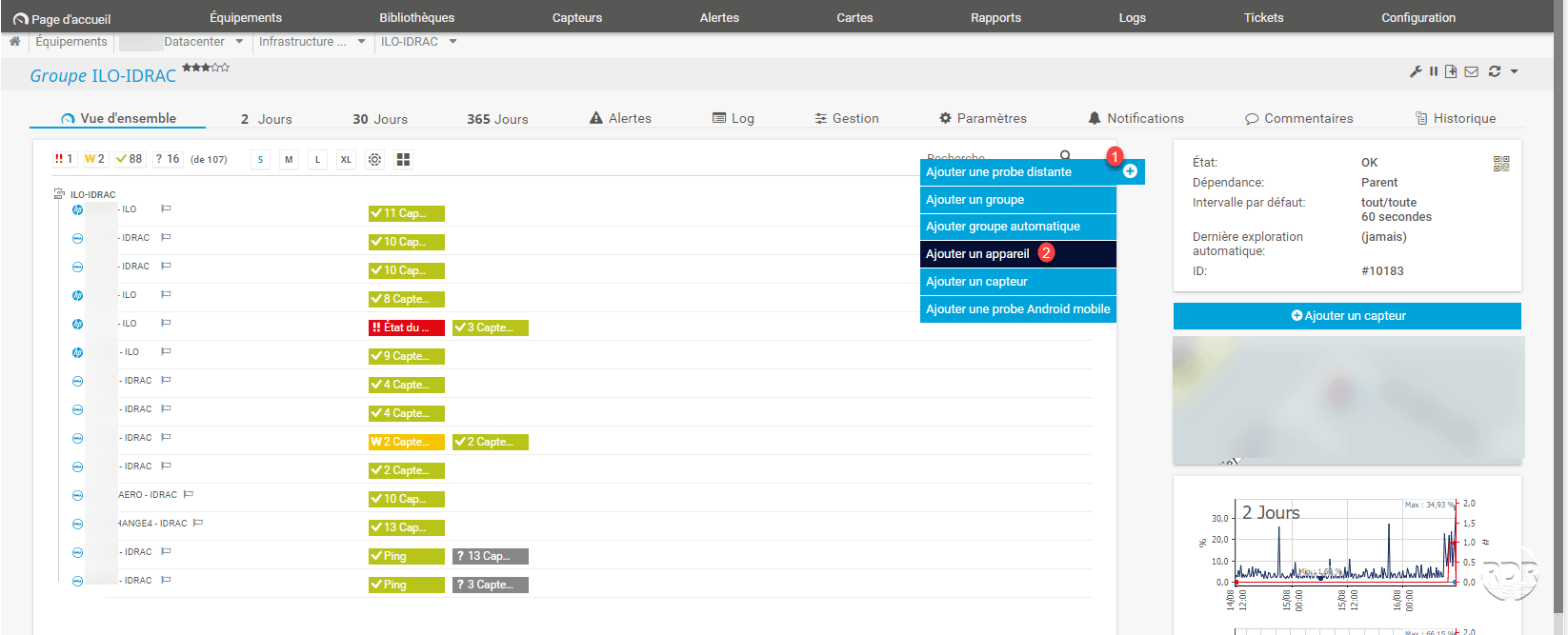

1. Depuis l’interface Web, aller sur le groupe ou l’équipement doit être ajouté, cliquer sur le + 1 puis sur Ajouter un appareil 2.
PRTG : ajouter un appareil

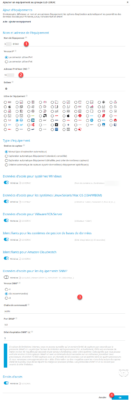

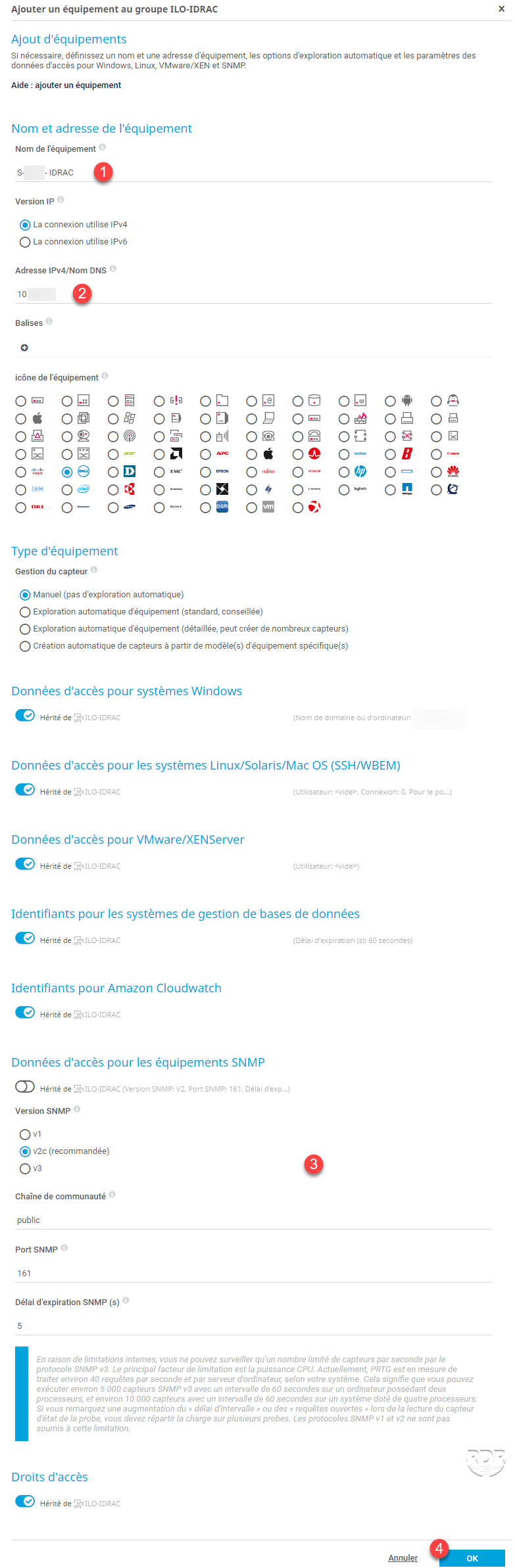

2. Entrer le nom de l’équipement 1 et l’adresse IP/DNS 2. Si besoin configurer la section : Données d’accès SNMP pour les équipements SNMP 3 avec les informations paramètres sur Idrac et cliquer sur OK 4.
Configuration nouvel appareil

Capteur Ping

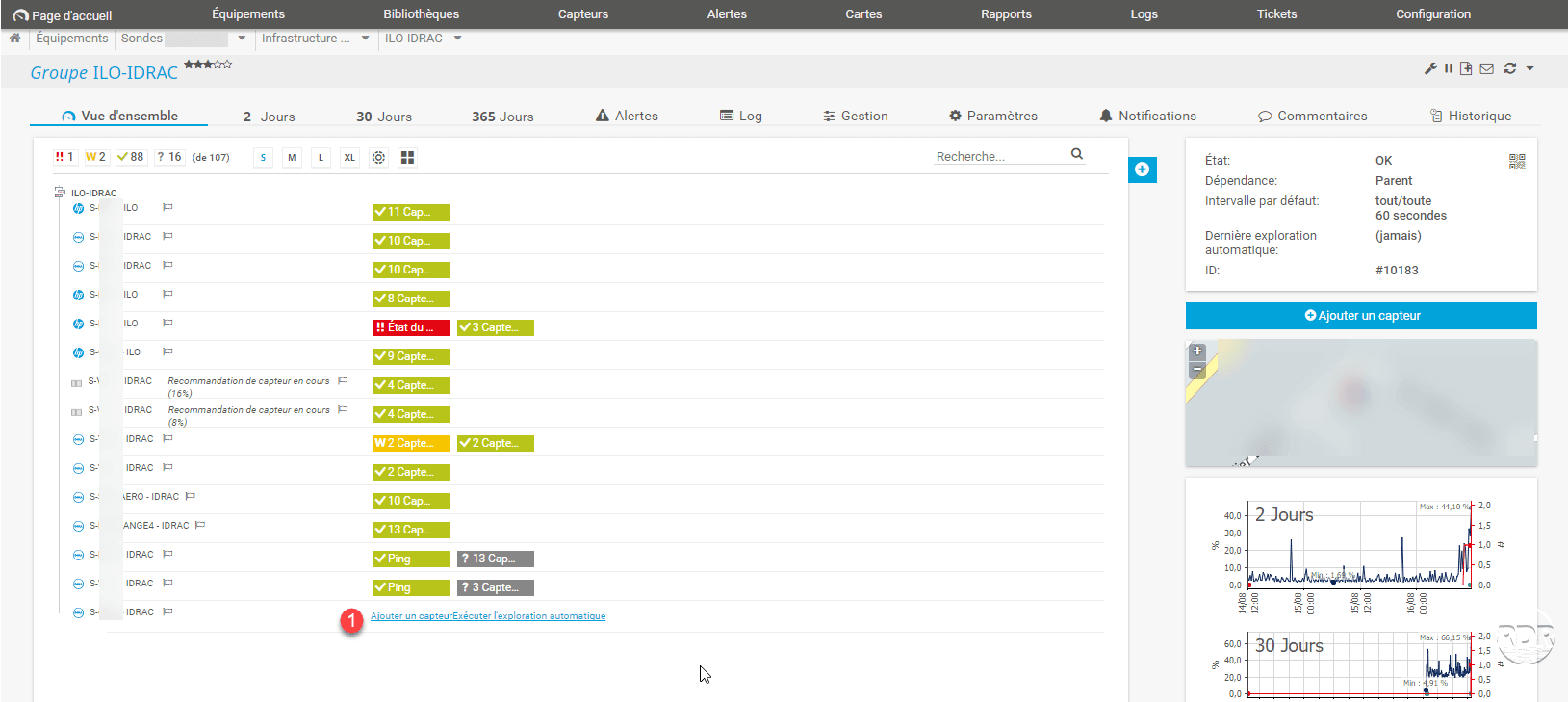

3. L’équipement est ajouté, pour monitorer l’interface Idrac, il faut ajouter un capteur Ping. Cliquer sur le lien Ajouter un capteur 1.
Ajouter un capteur

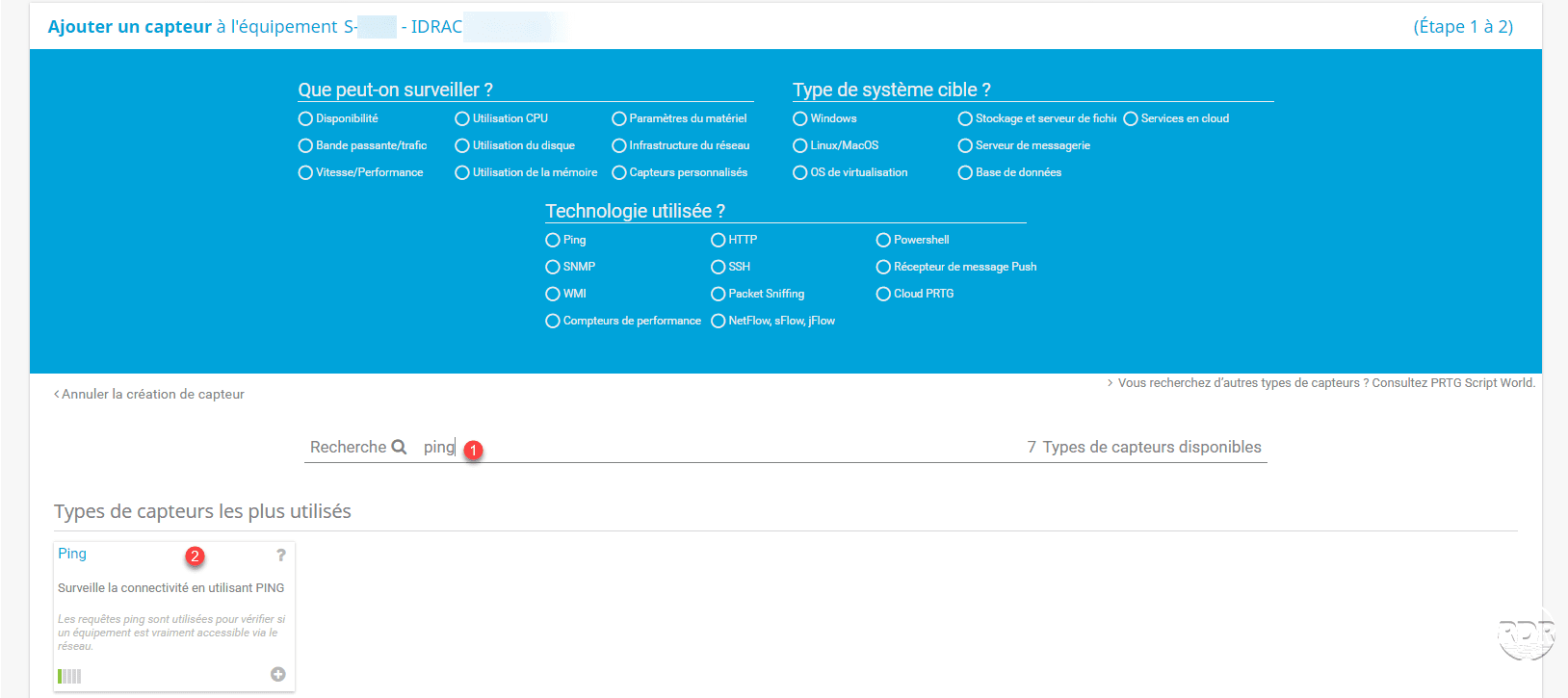

4. Dans la zone de Recherche taper ping 1 et sélectionner le capteur Ping 2.
Capteur ping

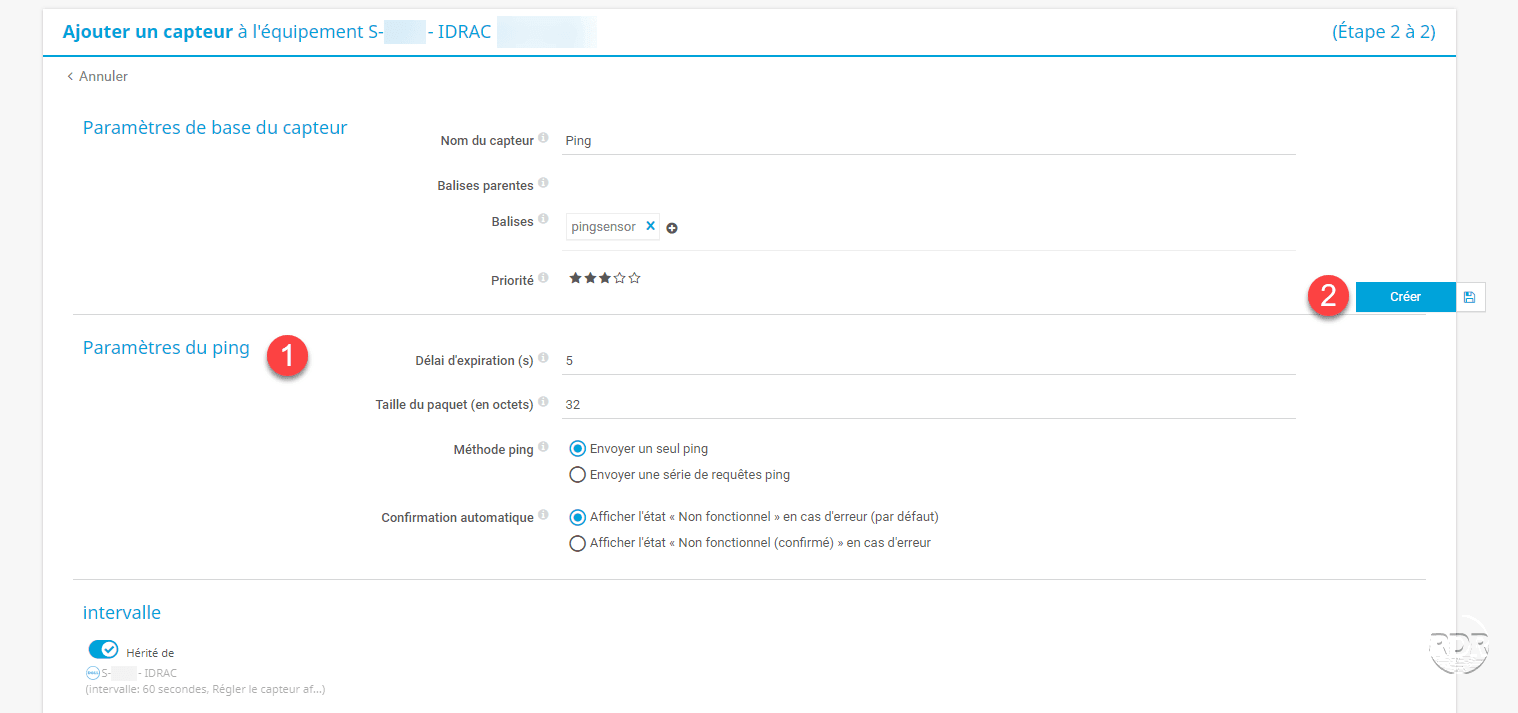

5. Editer les paramètres du capteur 1 en fonction de votre stratégie et cliquer sur Créer 2.
Configuration du ping

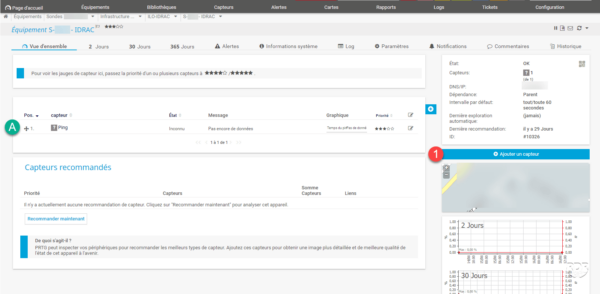

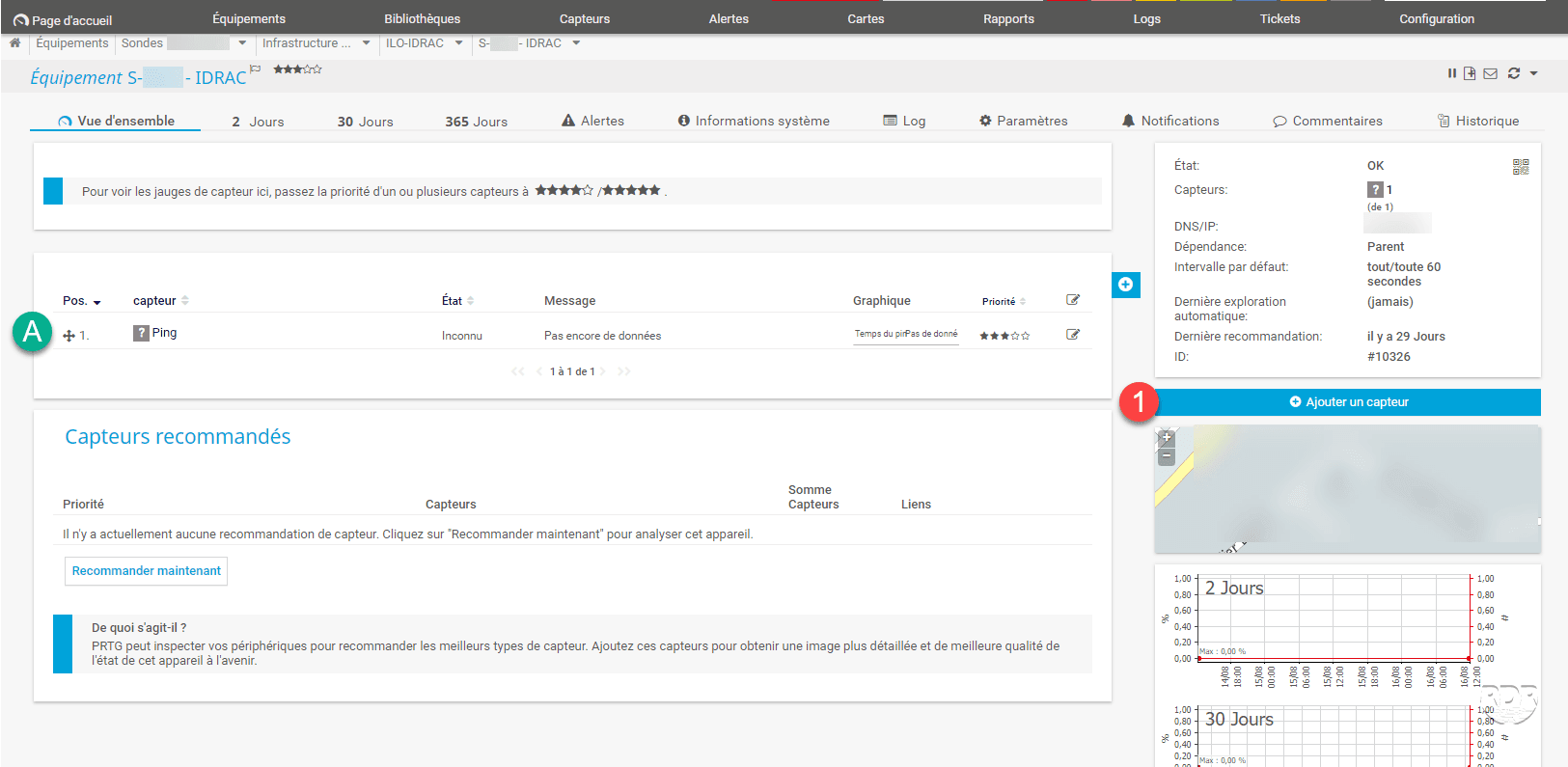

6. La capteur est ajouté A, cliquer sur le bouton Ajouter un capteur 1.
Capteur ajouté

Capteur Dell PowerEdge

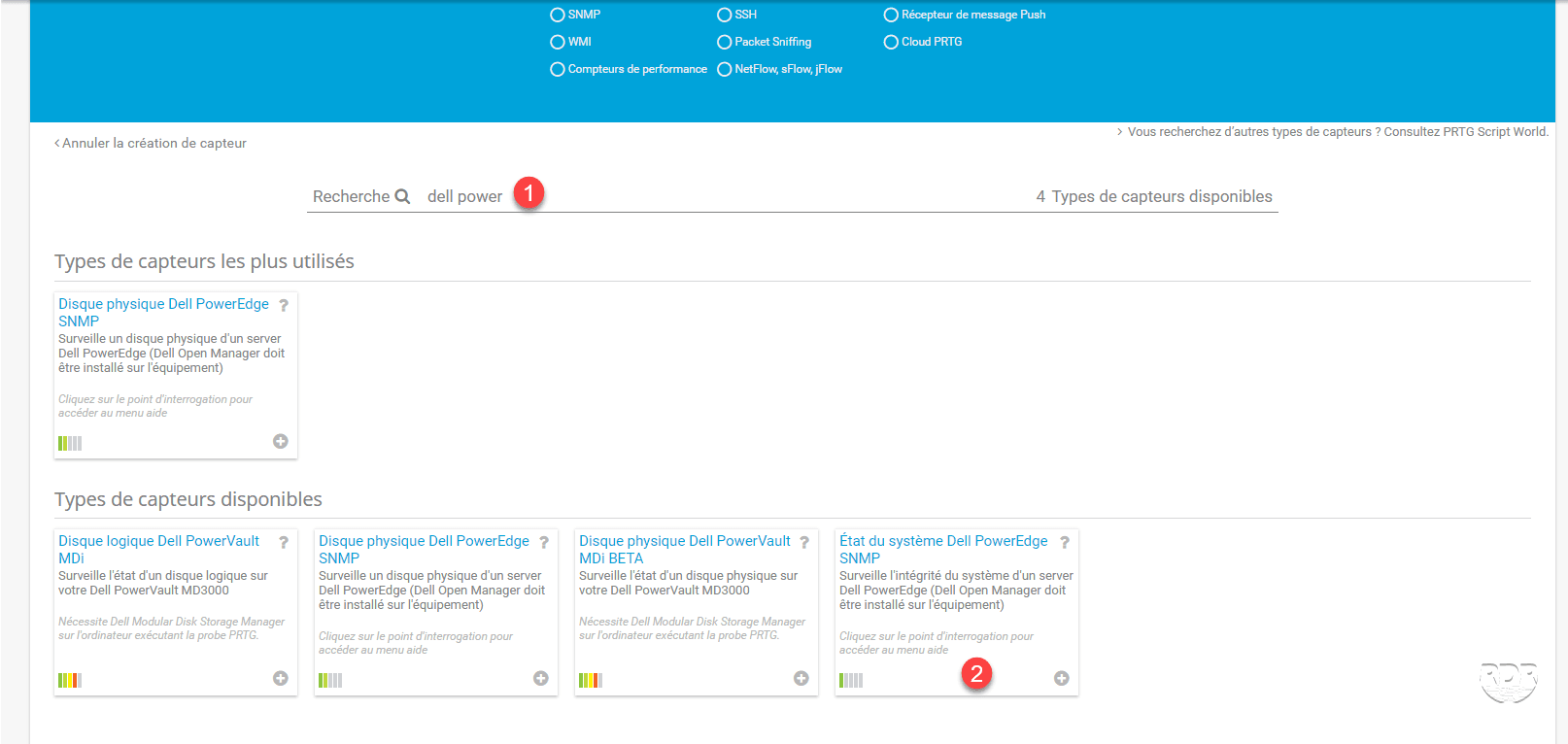

7. Dans la zone de recherche saisir dell power 1 et sélectionner le capteur Etat du système Dell PowerEdge SNMP 2.
Recherche capteur DELL

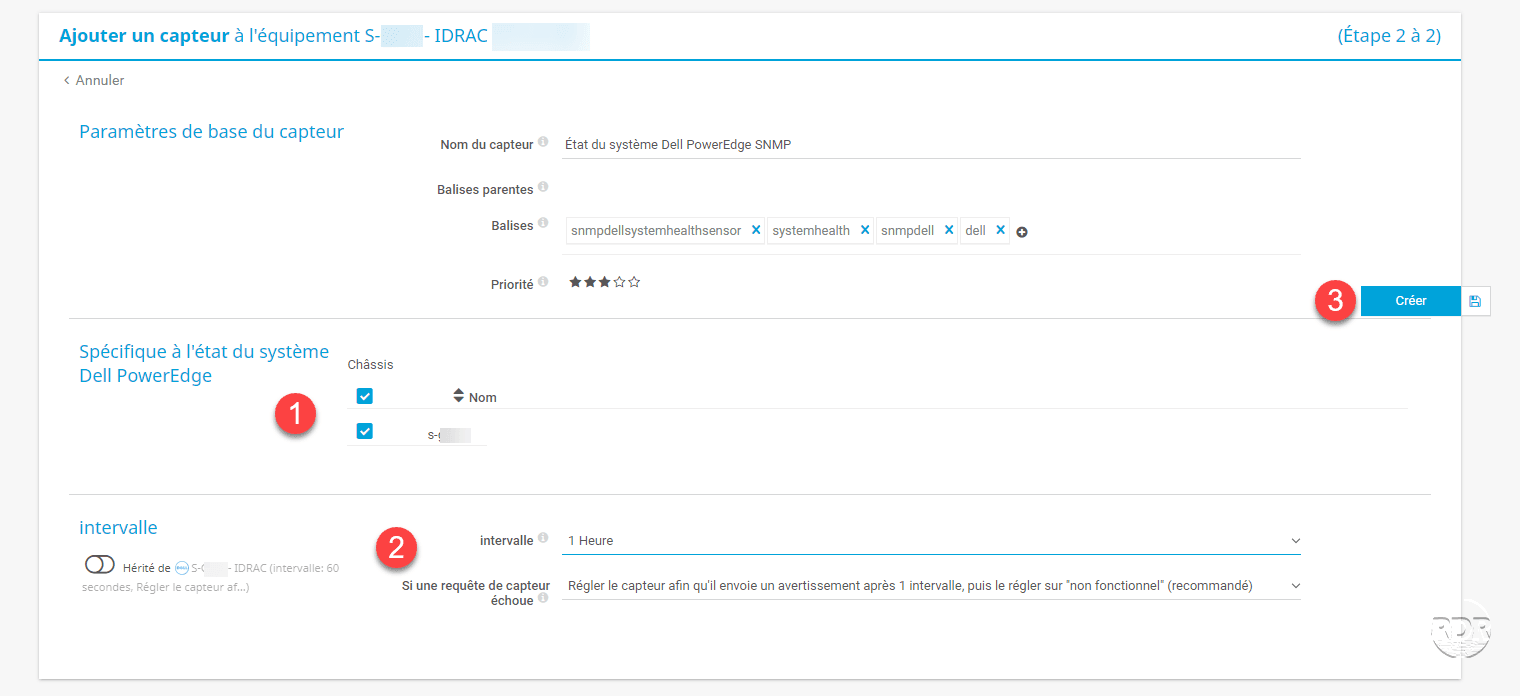

8. Cocher la case du châssis correspondant à l’Idrac 1, configurer l’intervalle 2 et cliquer sur Créer 3.
Configuration du capteur

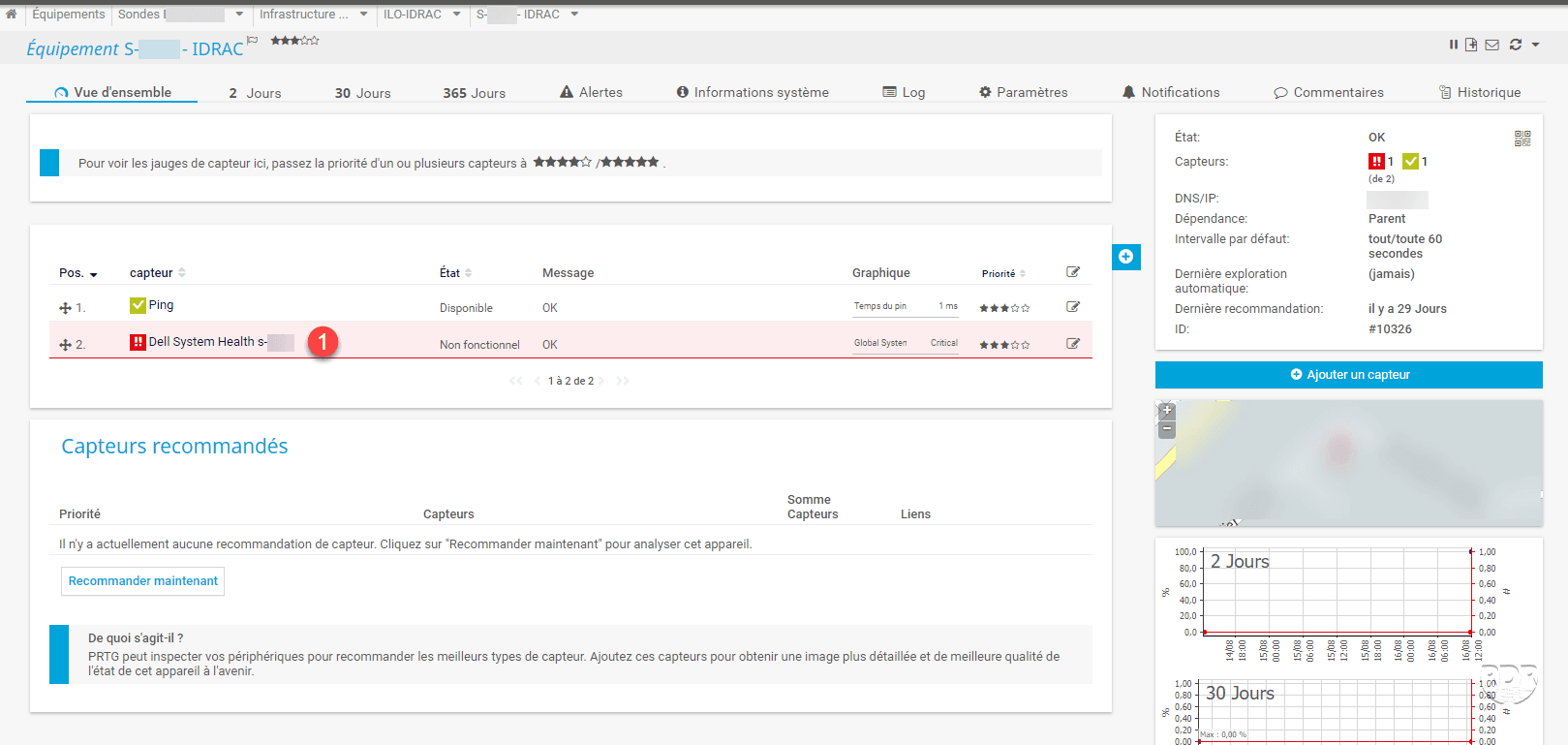

9. Le capteur est ajouté, attendre que PRTG commence l’interrogation, une fois les résultats affichés cliquer dessus 1.
Capteur ajouté

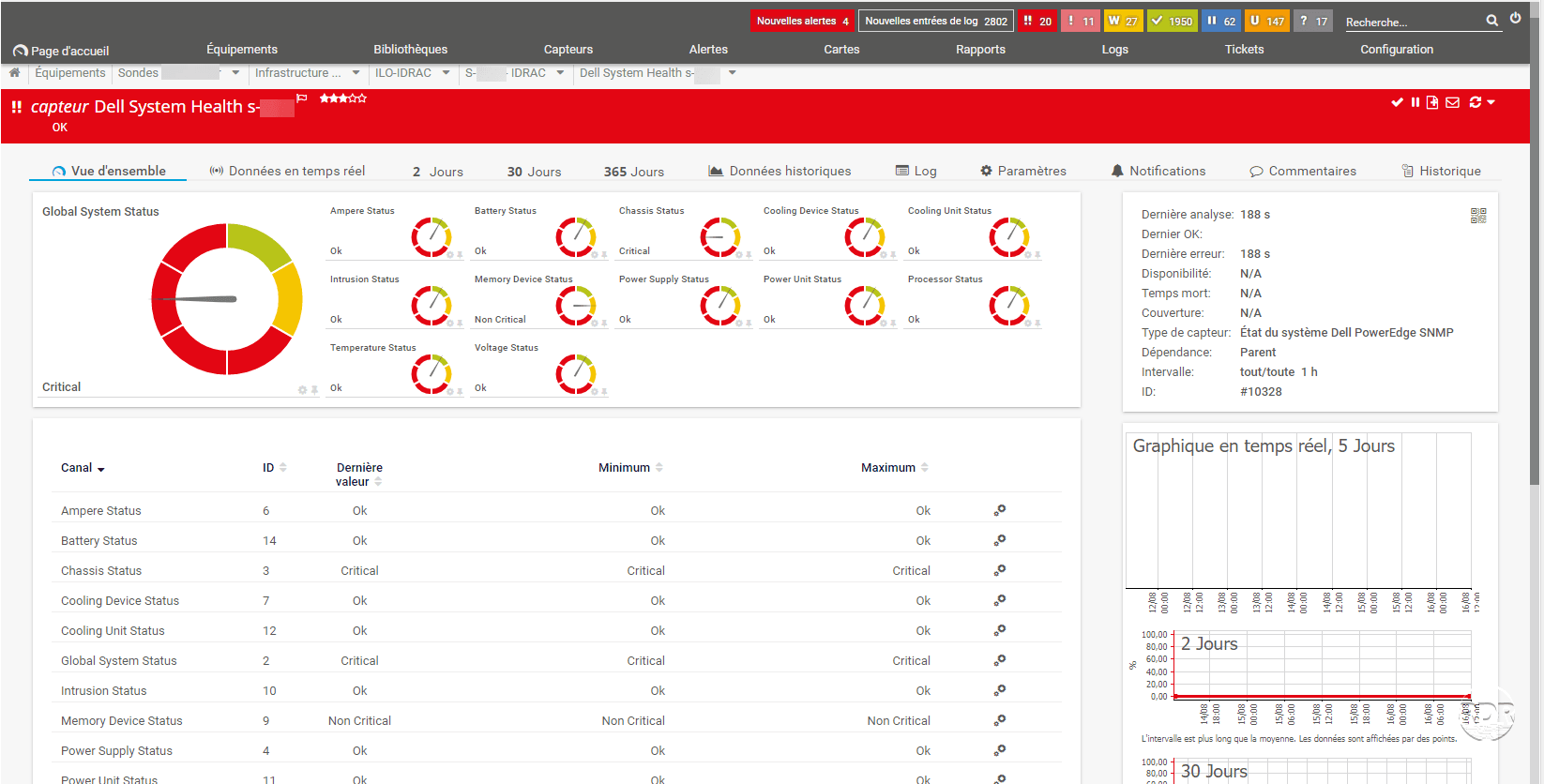

10. Depuis cette page, il est possible de voir les éléments supervisés par ce capteur et en cas d’alerte de l’identifier.
Aperçu du capteur

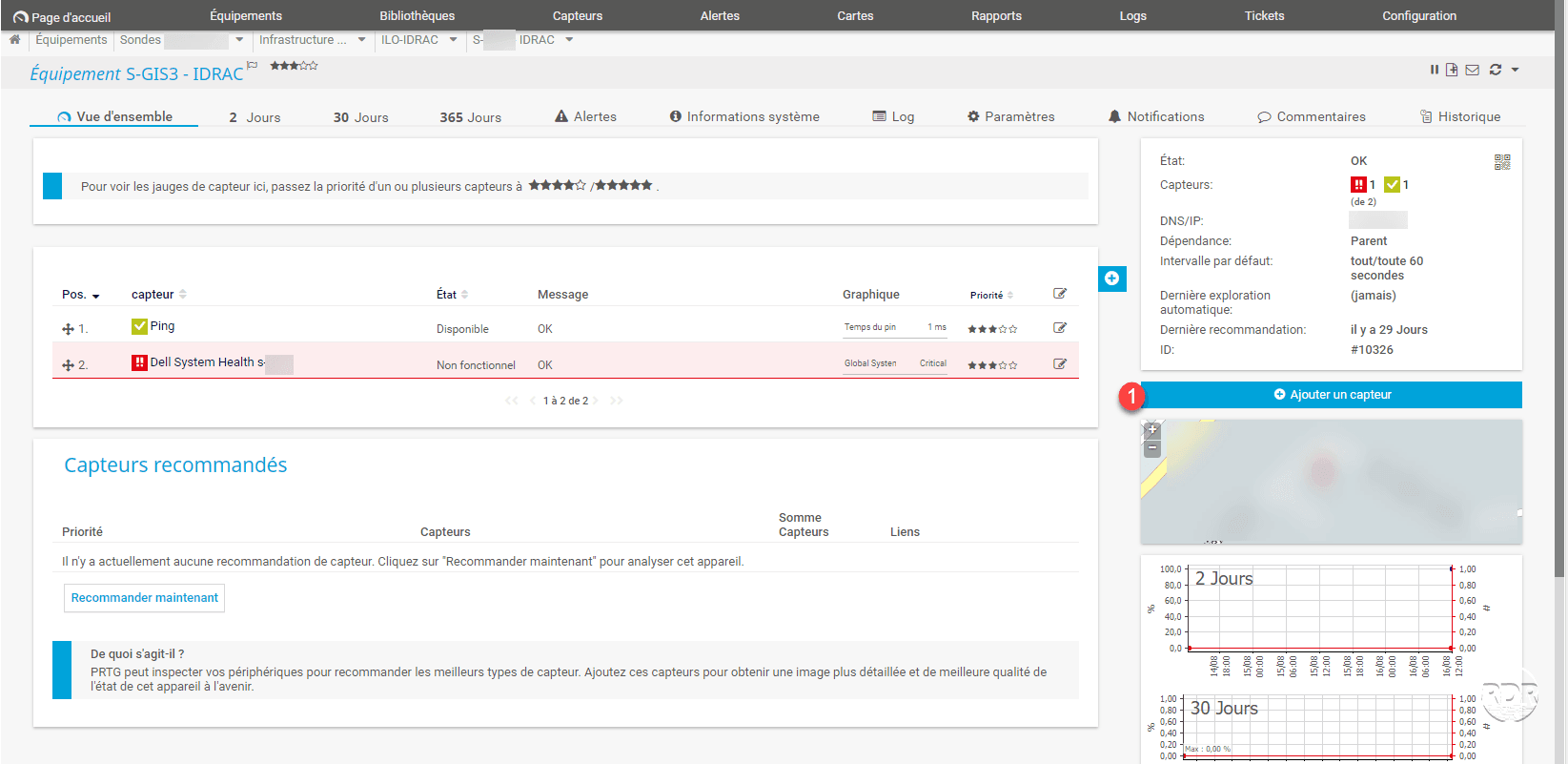

11. Retourner à la vue des capteurs et cliquer de nouveau sur Ajouter un capteur 1.
Ajouter un capteur

Capteur Disque physique Dell PowerEdge

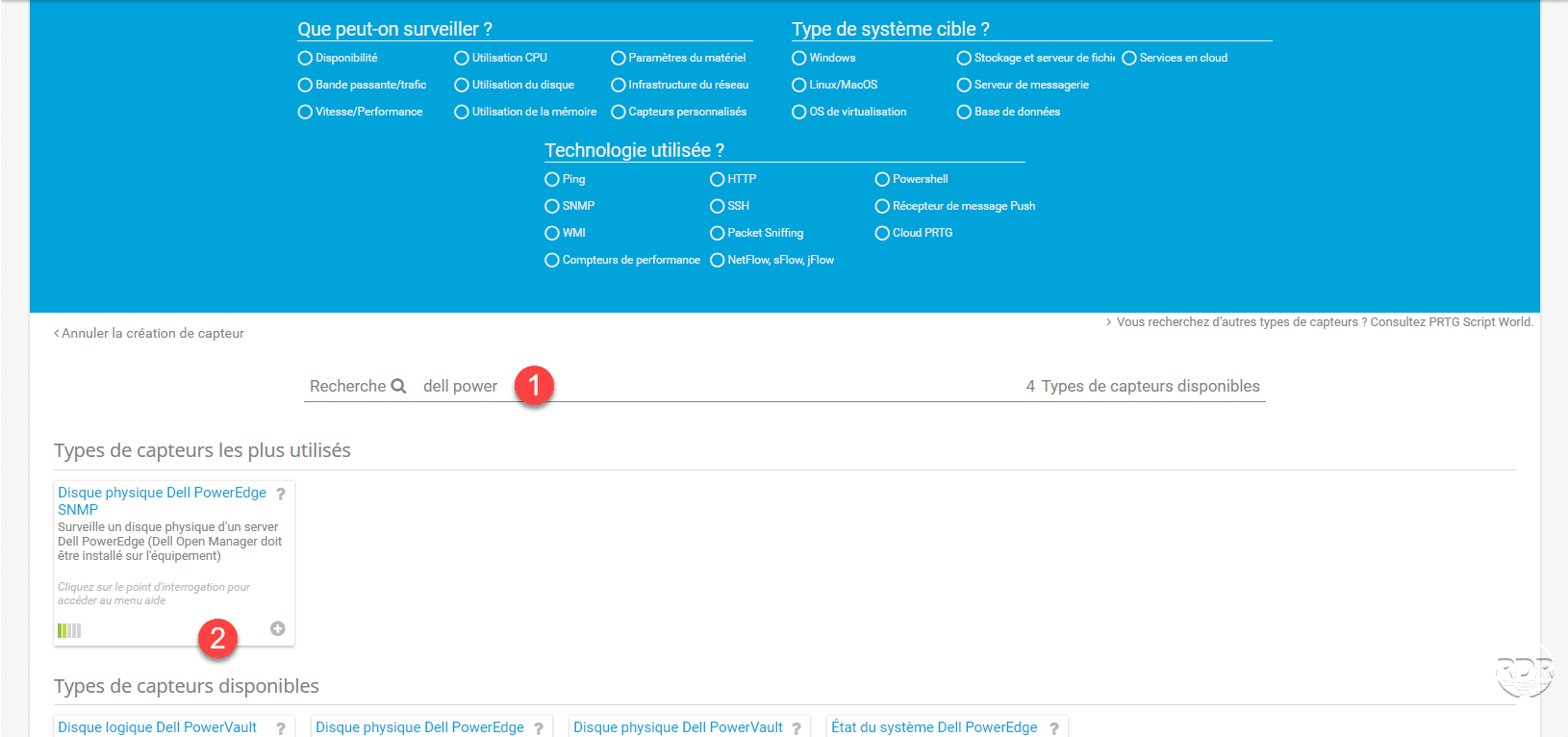

12. Dans la zone de recherche, saisir de nouveau dell power 1 et cliquer le capteur Disque physique Dell PowerEdge SNMP 2.
Capteur DELL

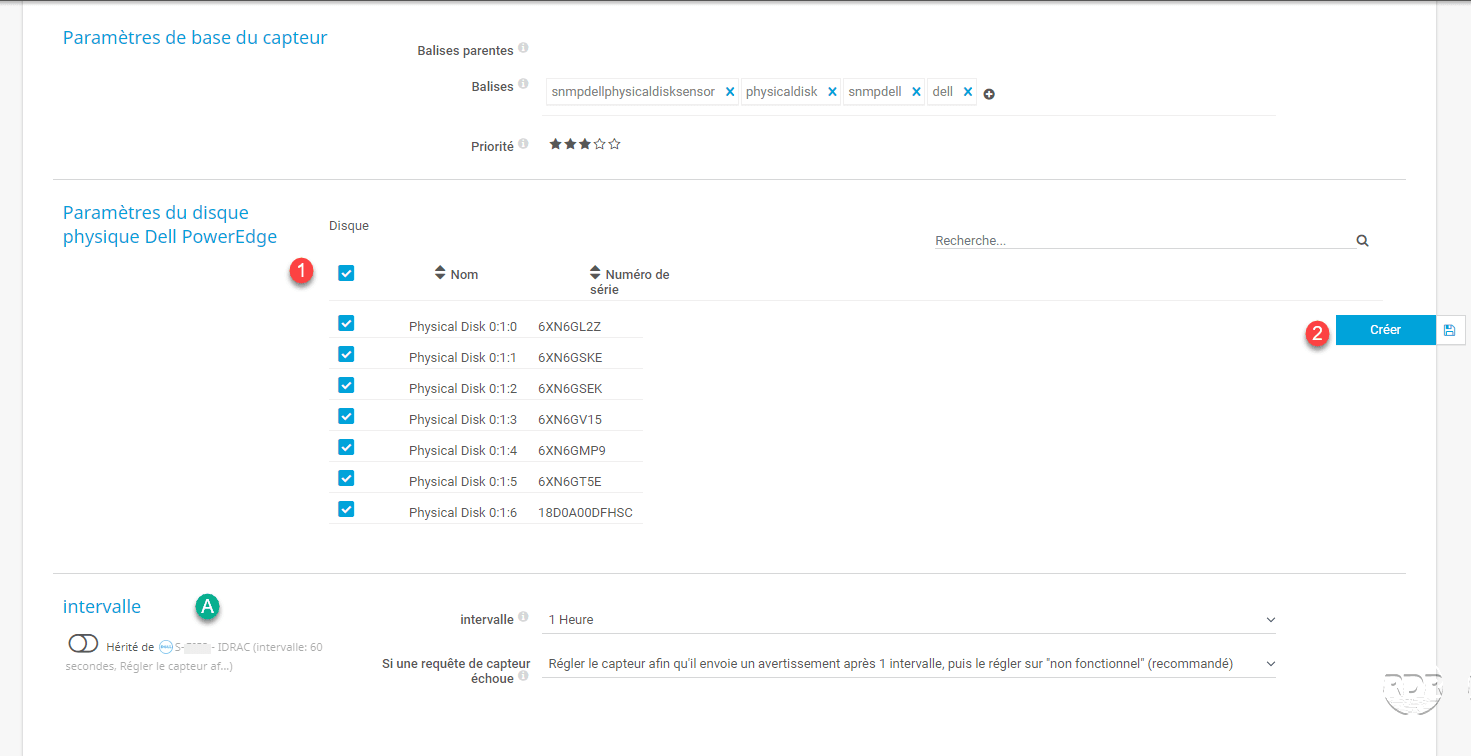

13. Sélectionner les disques du serveur à surveiller, A configurer l’intervalle d’interrogation et cliquer sur Créer 2.
Sélectionner les disques physiques

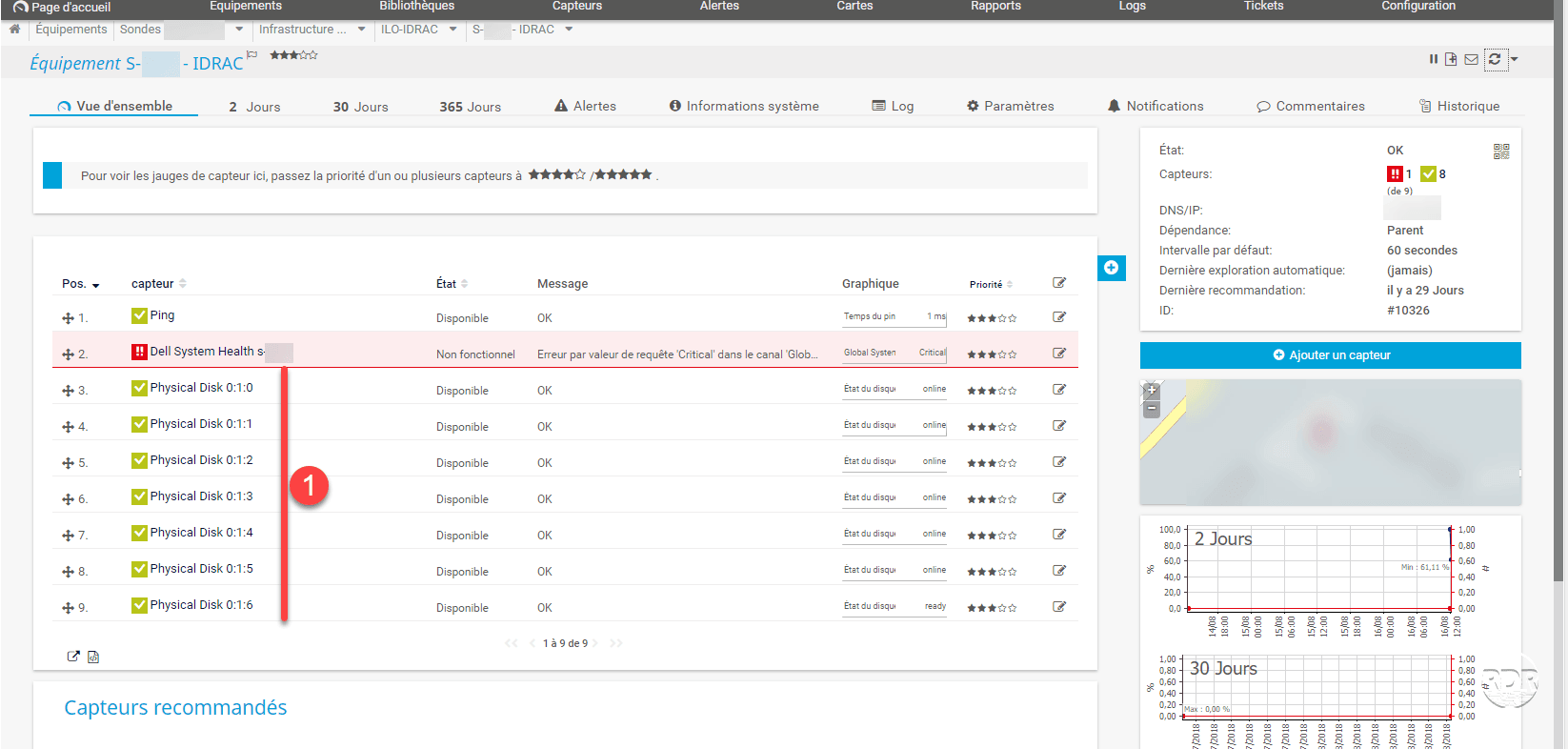

14. Chaque disque physique à son capteur 1.
Liste des disques
