PRTG : supervision des baies MSA

0

Présentation

Dans ce tutoriel, nous allons voir comment superviser une baie de stockage de la gamme HP MSA 1040/1050/2040/2050.

Pré-requis

Vous devez créer un groupe d’équipement dans PRTG pour ajouter les deux contrôleurs.

Mise en œuvre de la supervision des baies MSA

L’ensemble des capteurs ont été créés depuis l’interface web de PRTG.

Contrôleur A

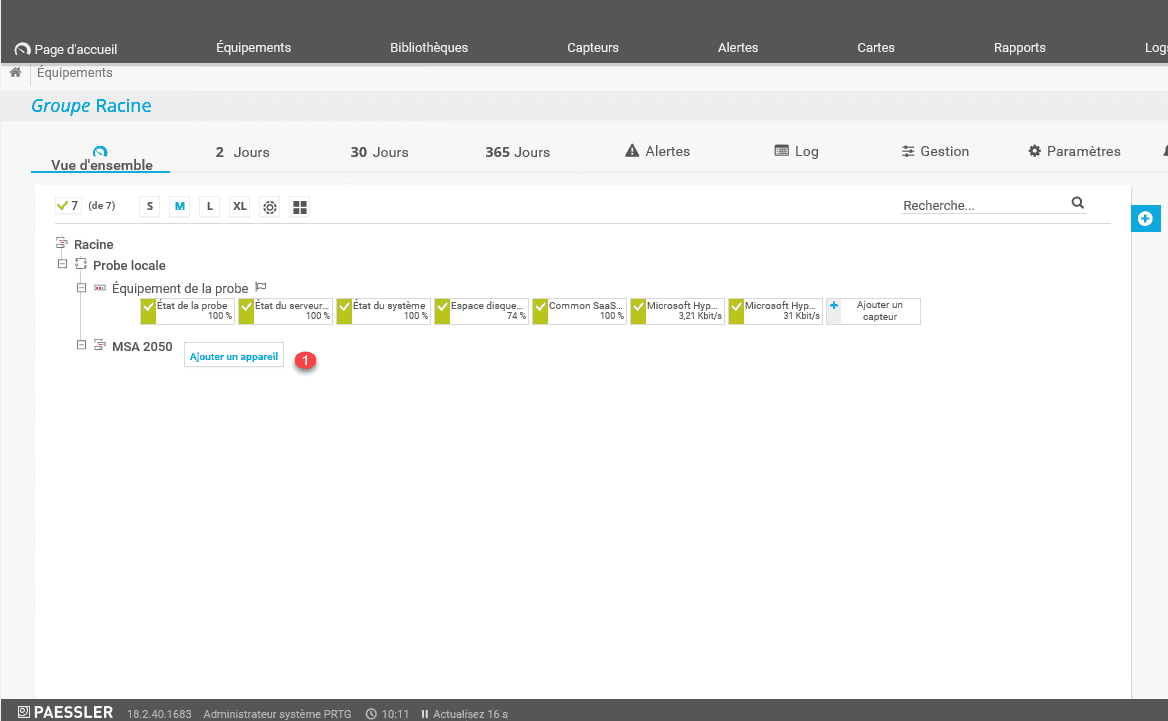

1. Cliquer sur Ajouter un appareil 1.
Supervision MSA : Ajout équipement

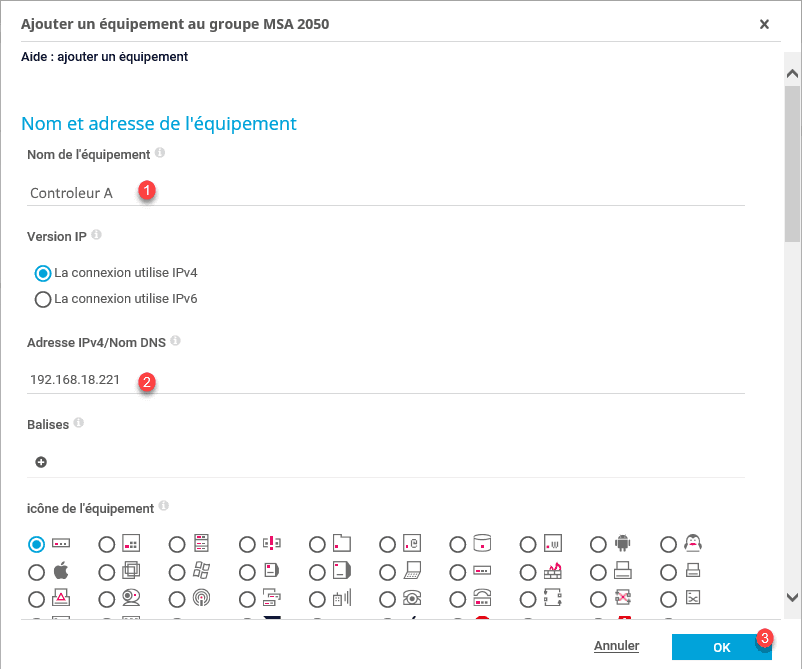

2. Donner un nom à l’équipement 1, son adresse IP 2 et cliquer sur OK 3.
supervision des baie MSA : détail controleur A

Modification des paramètres

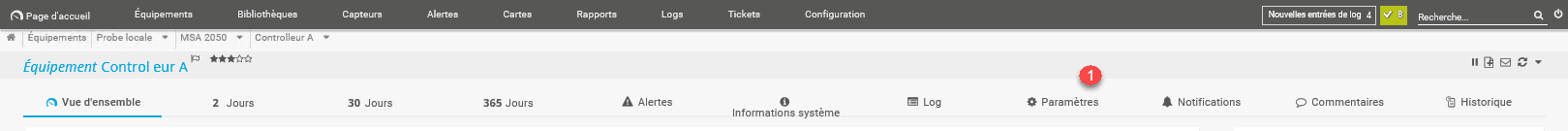

1. Depuis la vue de l’équipement cliquer sur Paramètres 1.
Edition des paramtres de l'equipement

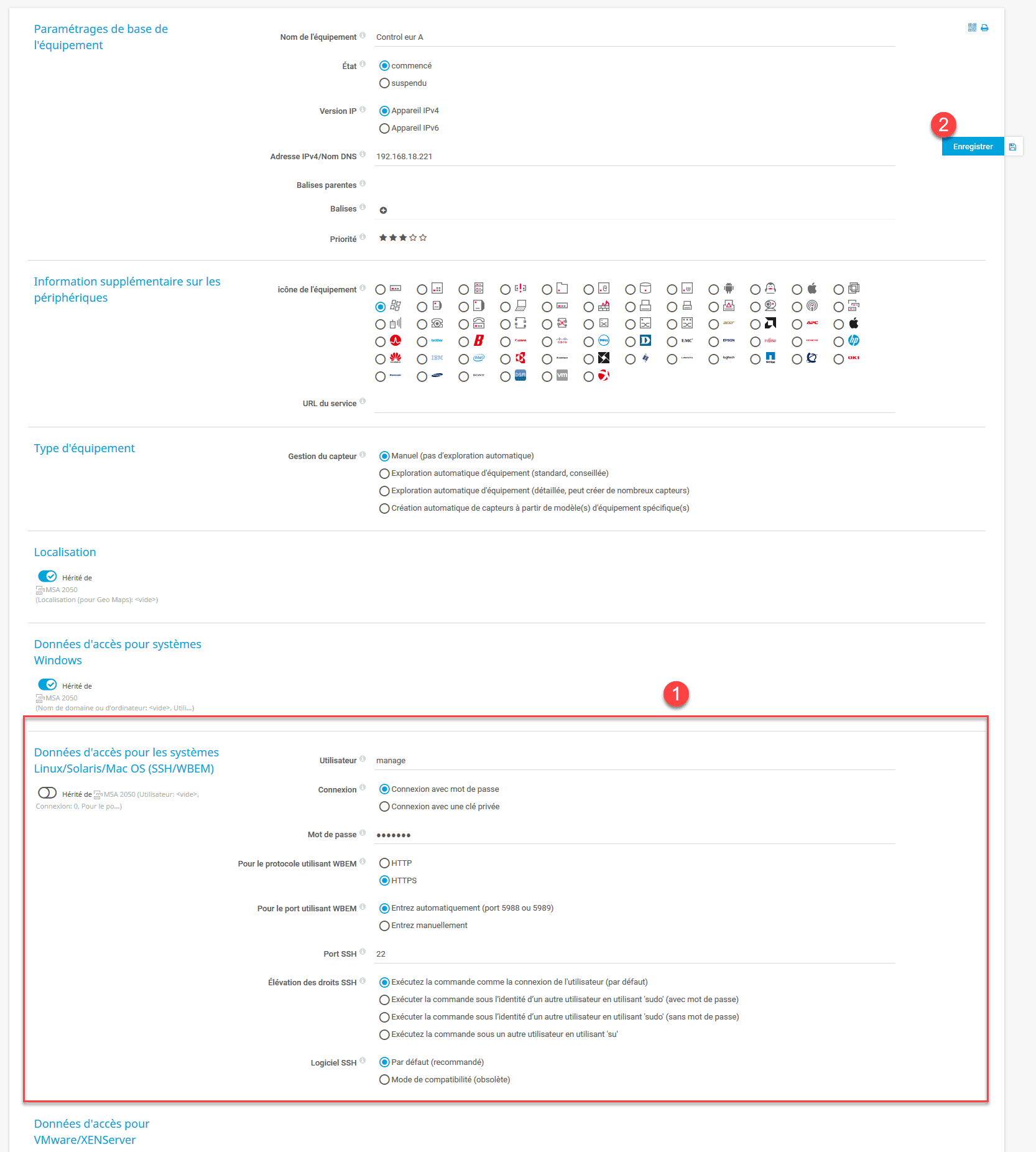

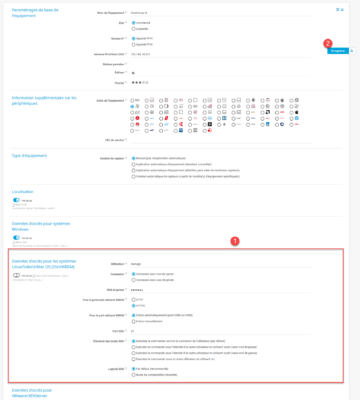

2. Aller sur la paramètres Données d’accès pour les systèmes Linux/Solaris/Mac OS (SSH/WBEM) 1. Entrer les informations du compte manage et cliquer sur Enregistrer 2.
Saisie des informations

Les capteurs

ping

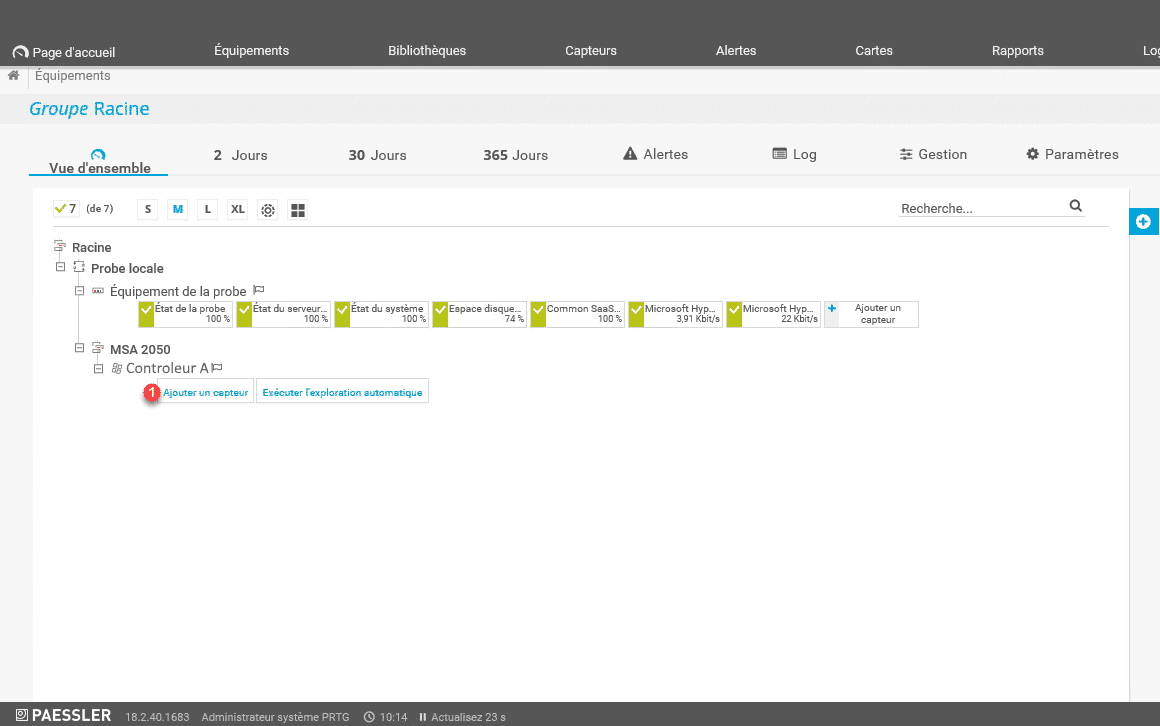

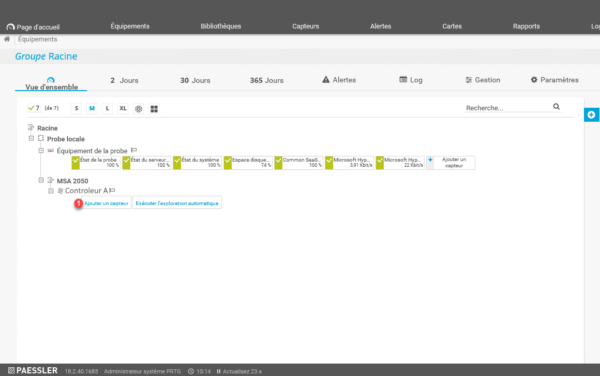

1. Cliquer sur Ajouter un capteur 1.
Ajouter un capteur

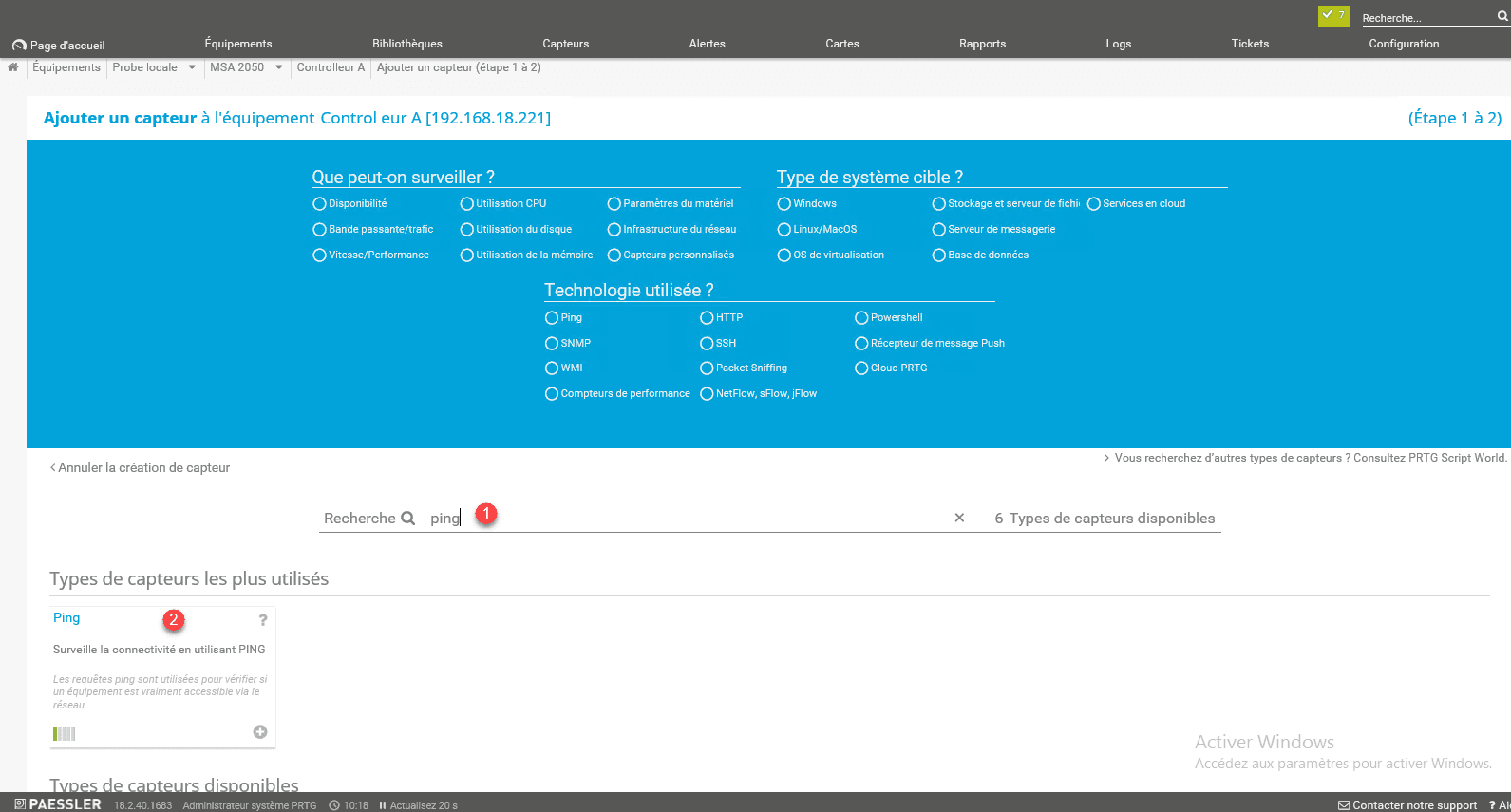

2. Dans la zone de rechercher saisir ping 1 et sélectionner le capteur du même nom 2.
Recherche capteur ping

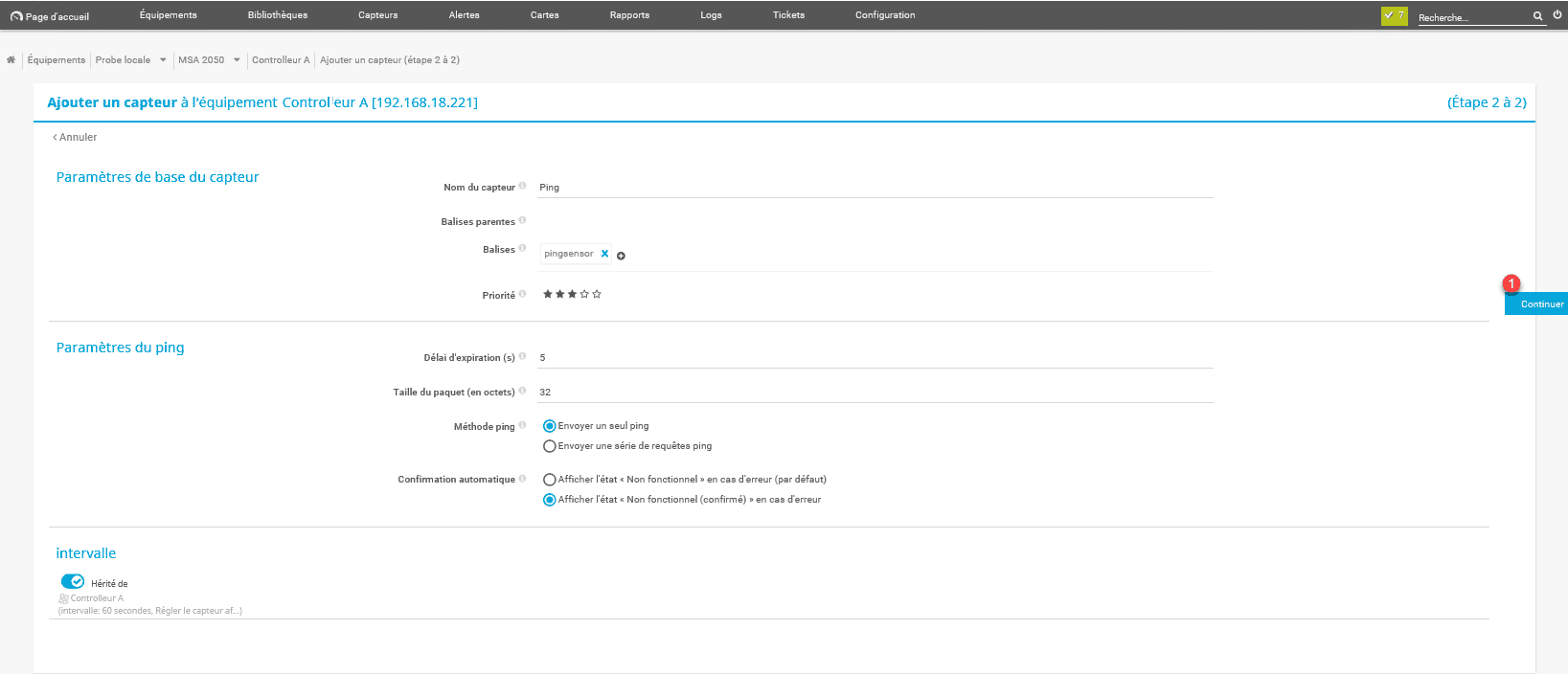

3. Configurer le capteur et cliquer sur Continuer 1.
Configuration du ping

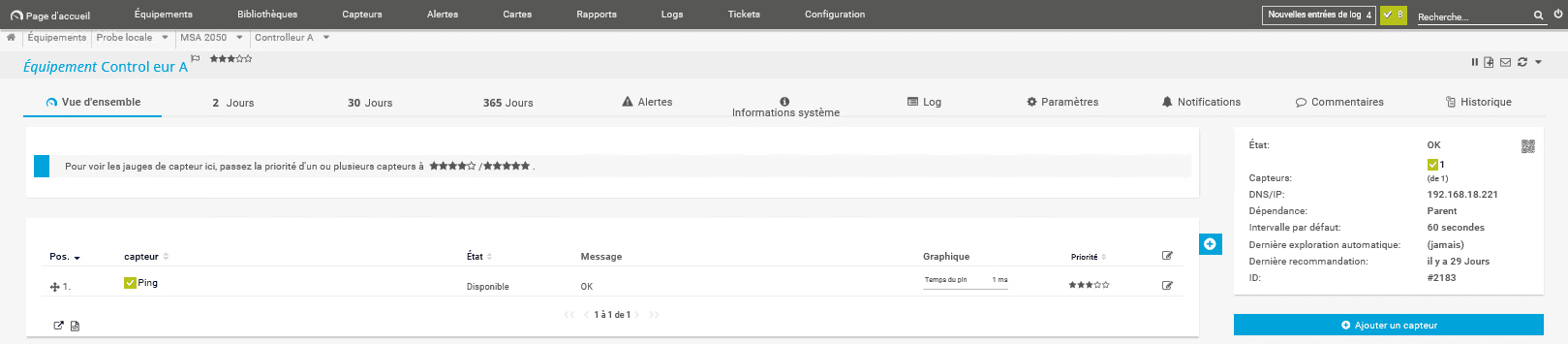

4. Patienter quelques minutes pour le capteur soit opérationnel.
Aperçu du capteur

Baie SAN SSH

1. Ajouter un capteur à l’équipement.

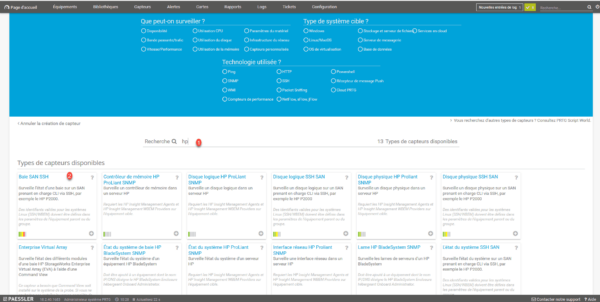

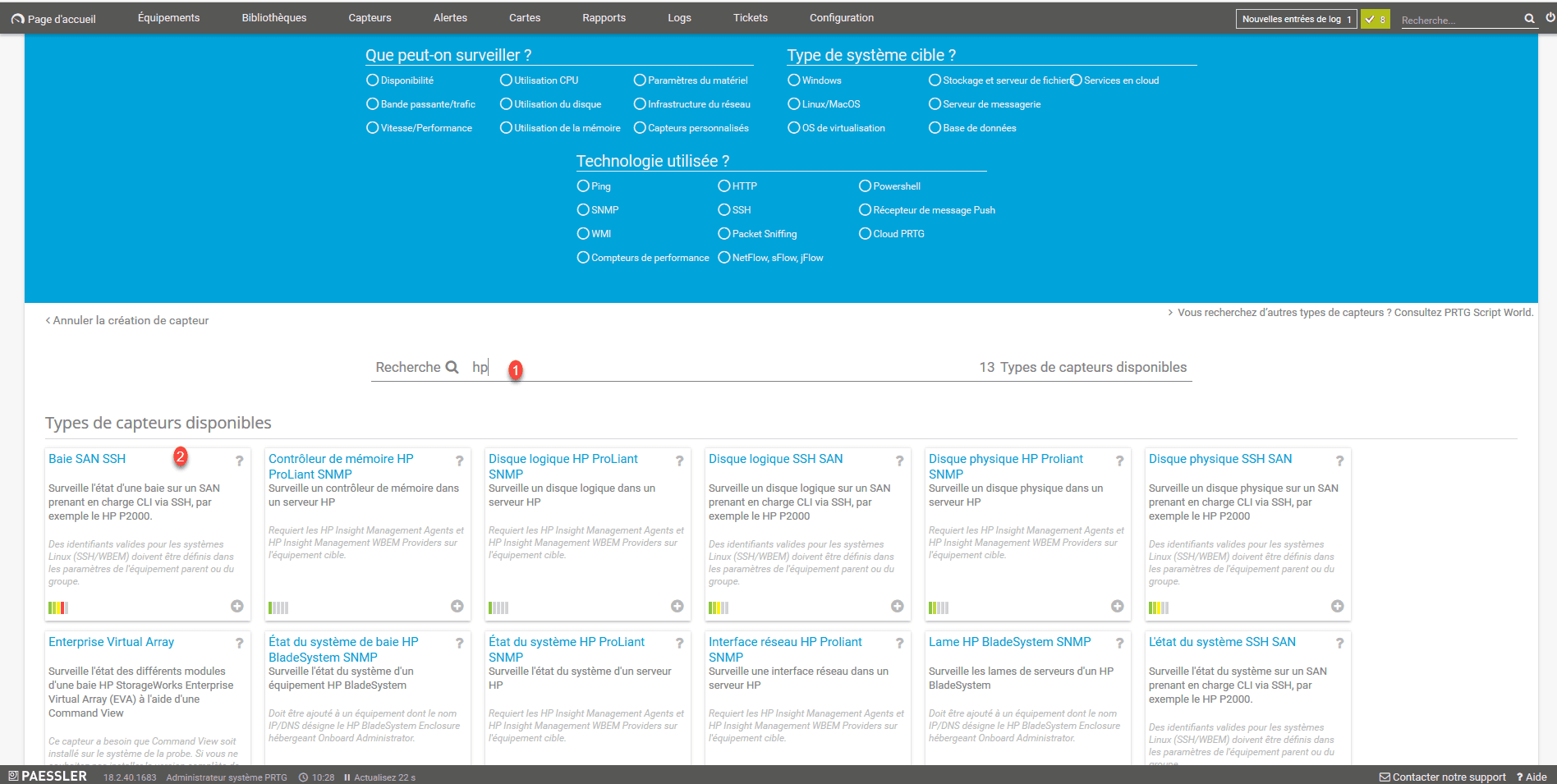

2. Dans la zone de recherche saisir hp 1 et sélectionner le capteur Baie SAN SSH 2.
Ajout capteur

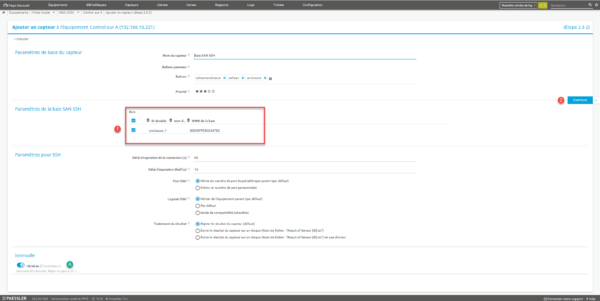

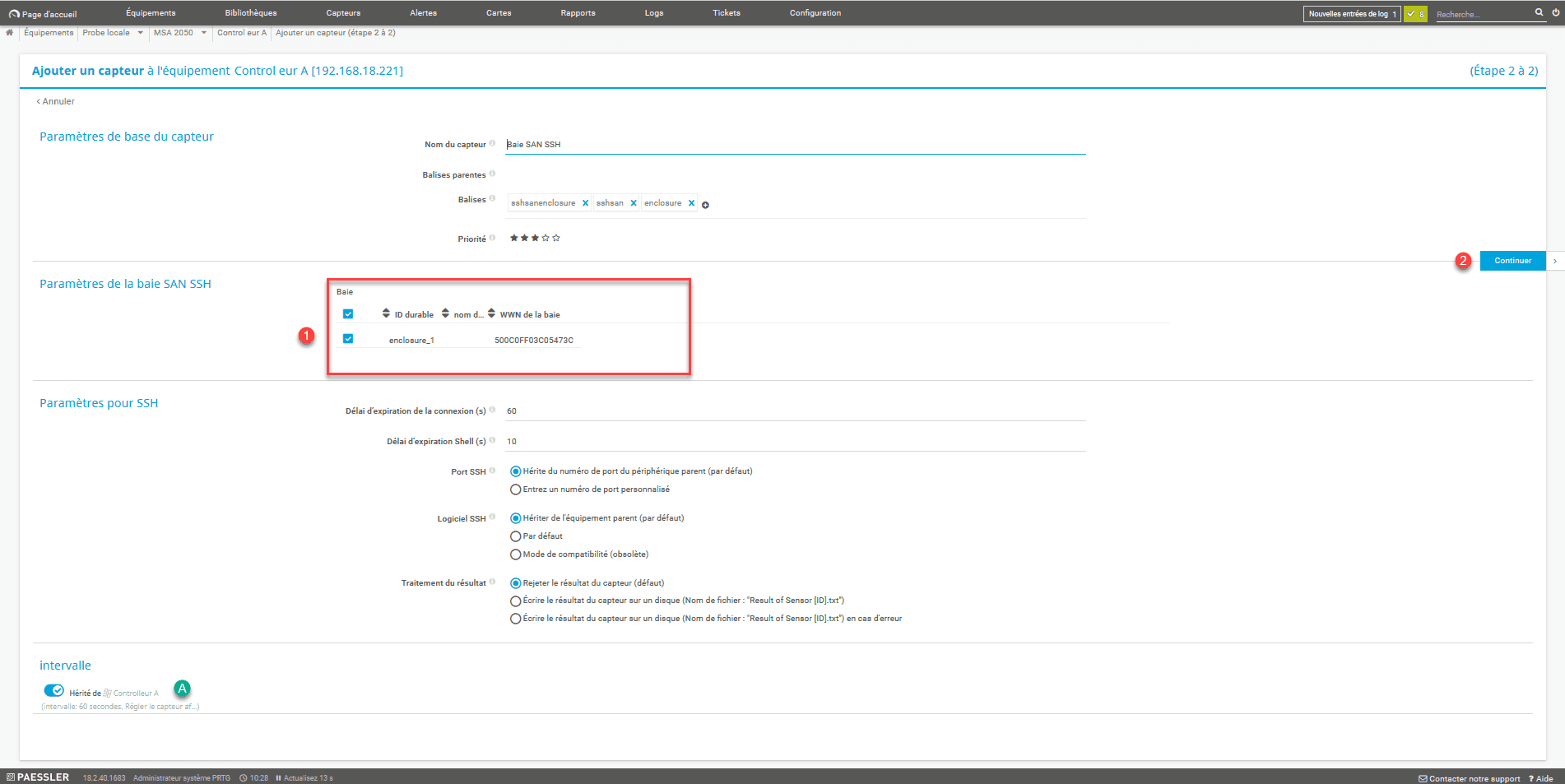

3. Vérifier que le capteur détecte bien la baie 1 et cliquer sur Continuer 2.
Configuration du capteur

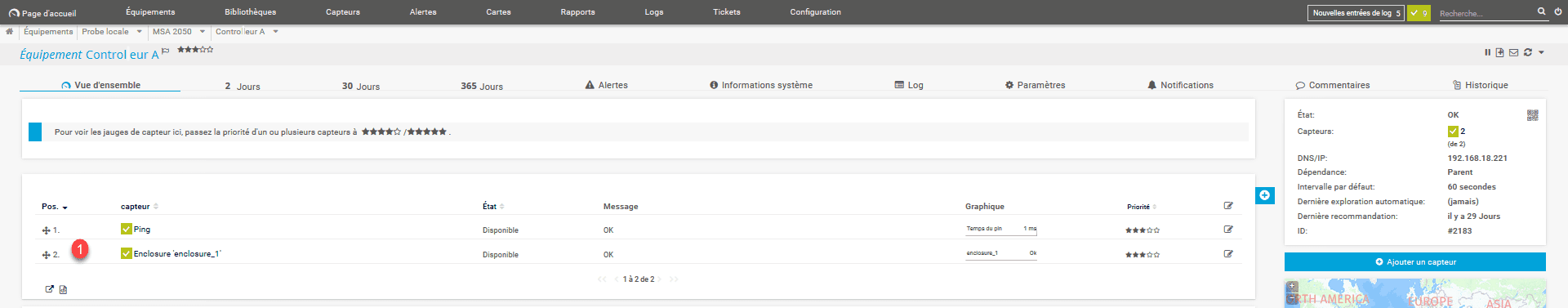

4. Au bout de quelques minutes le capteur 1 devrait être fonctionnel.
Aperçu du capteur

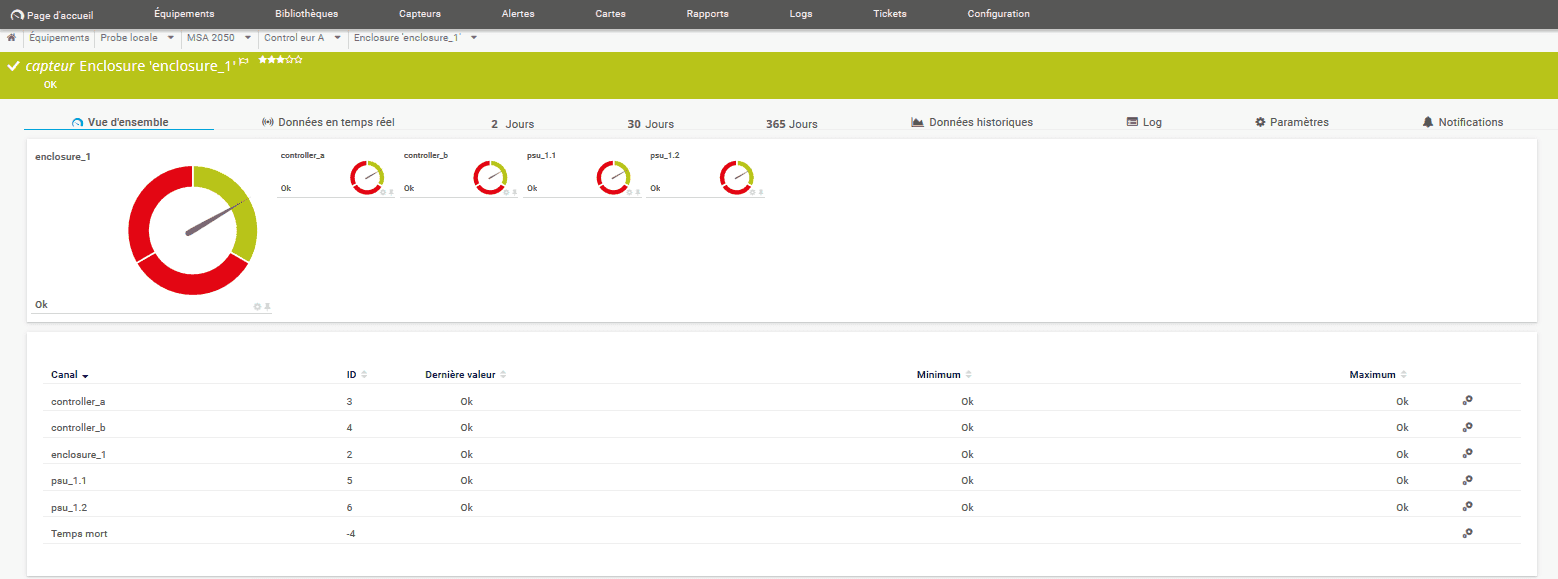

5. Détail du capteur.
Détail du capteur

État du système SSH SAN

1. Ajouter un capteur à l’équipement.

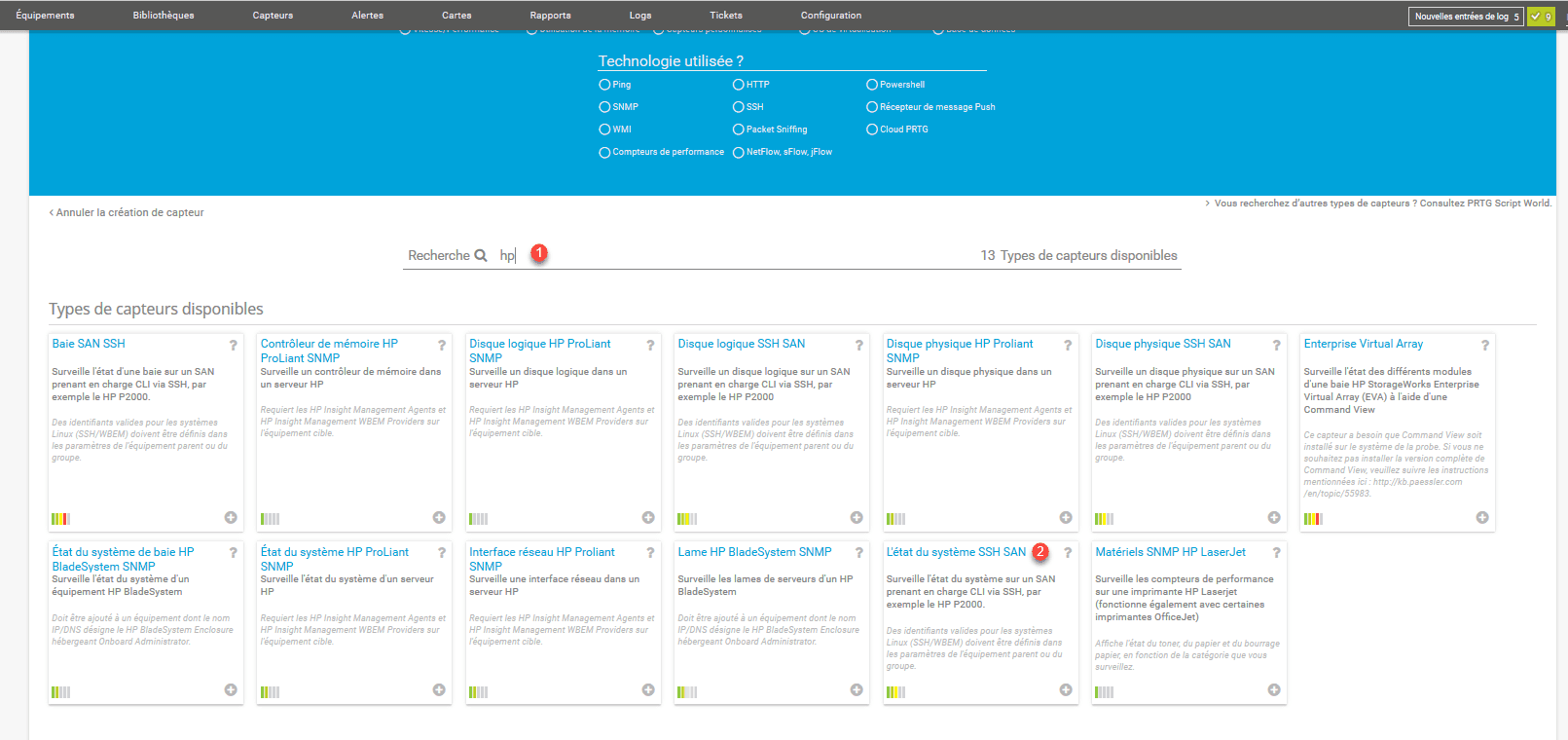

2. Dans la zone de recherche saisir hp 1 et sélectionner le capteur l’état du système SSH SAN 2.
Ajout capteur

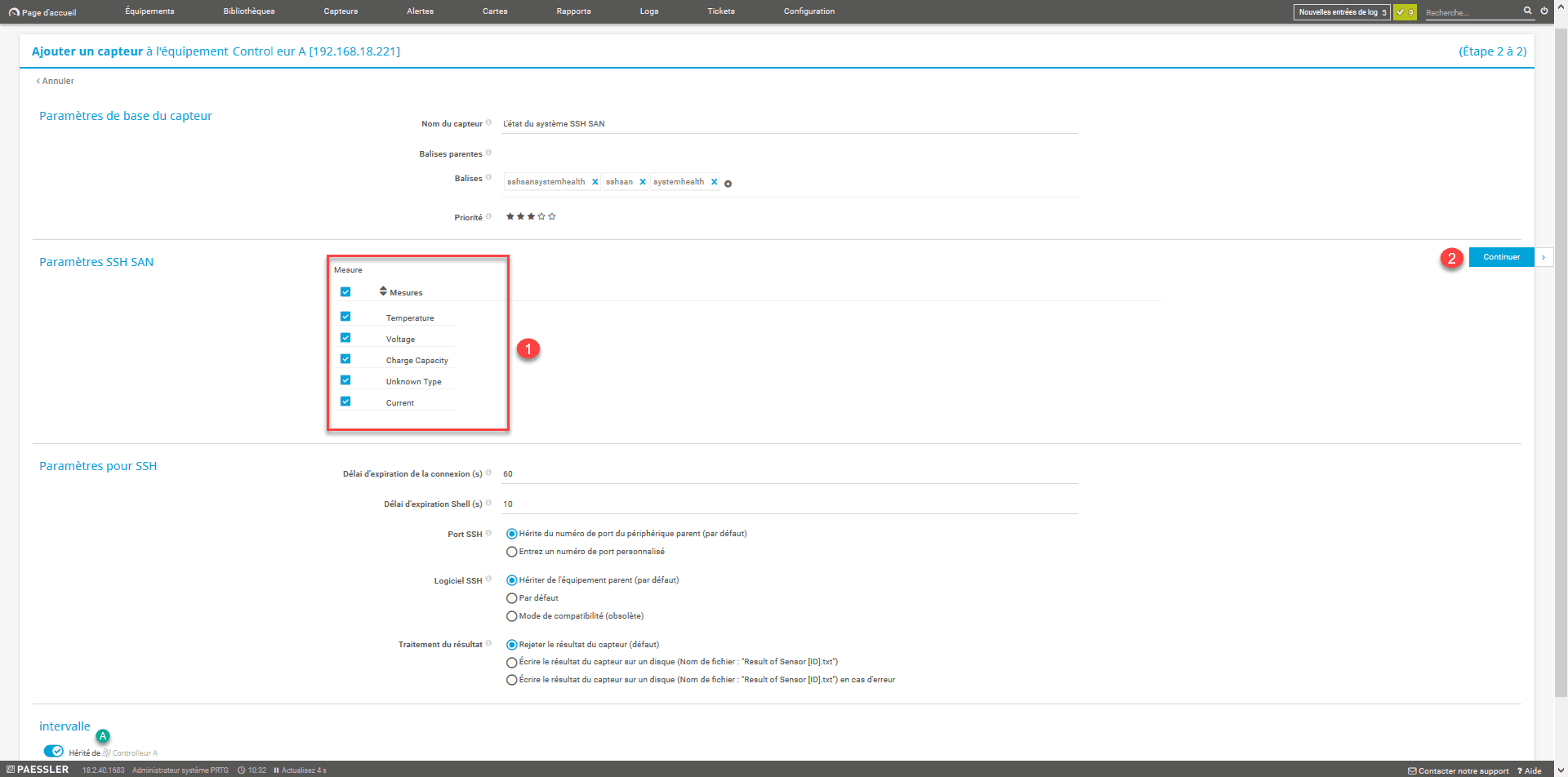

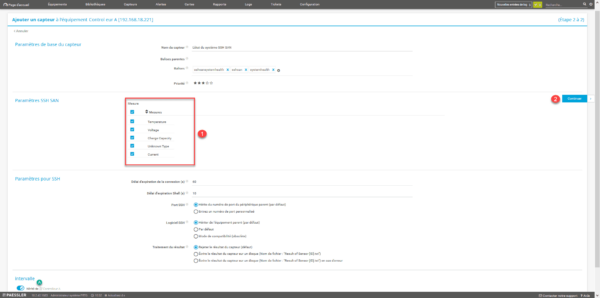

3. Cocher les éléments à surveiller 1 et cliquer sur Continuer 2.
Configuration des capteurs

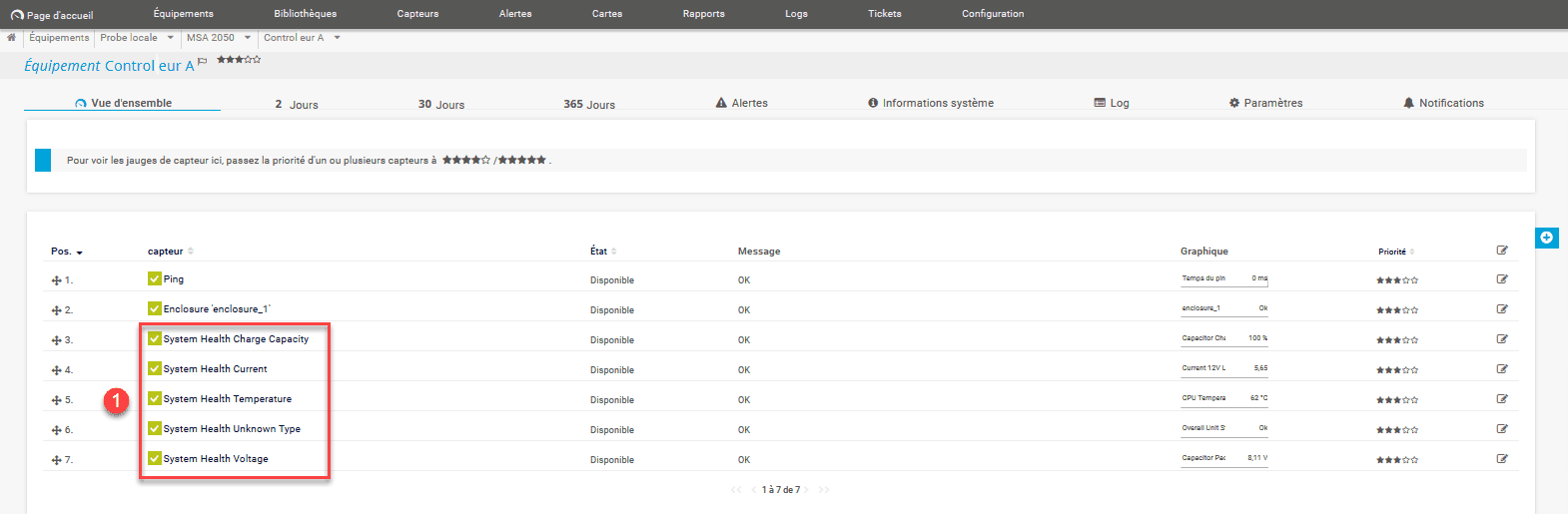

4. Capteur ajoutés 1.
Aperçu des capteurs

Disque physique SSH SAN

1. Ajouter un capteur à l’équipement.

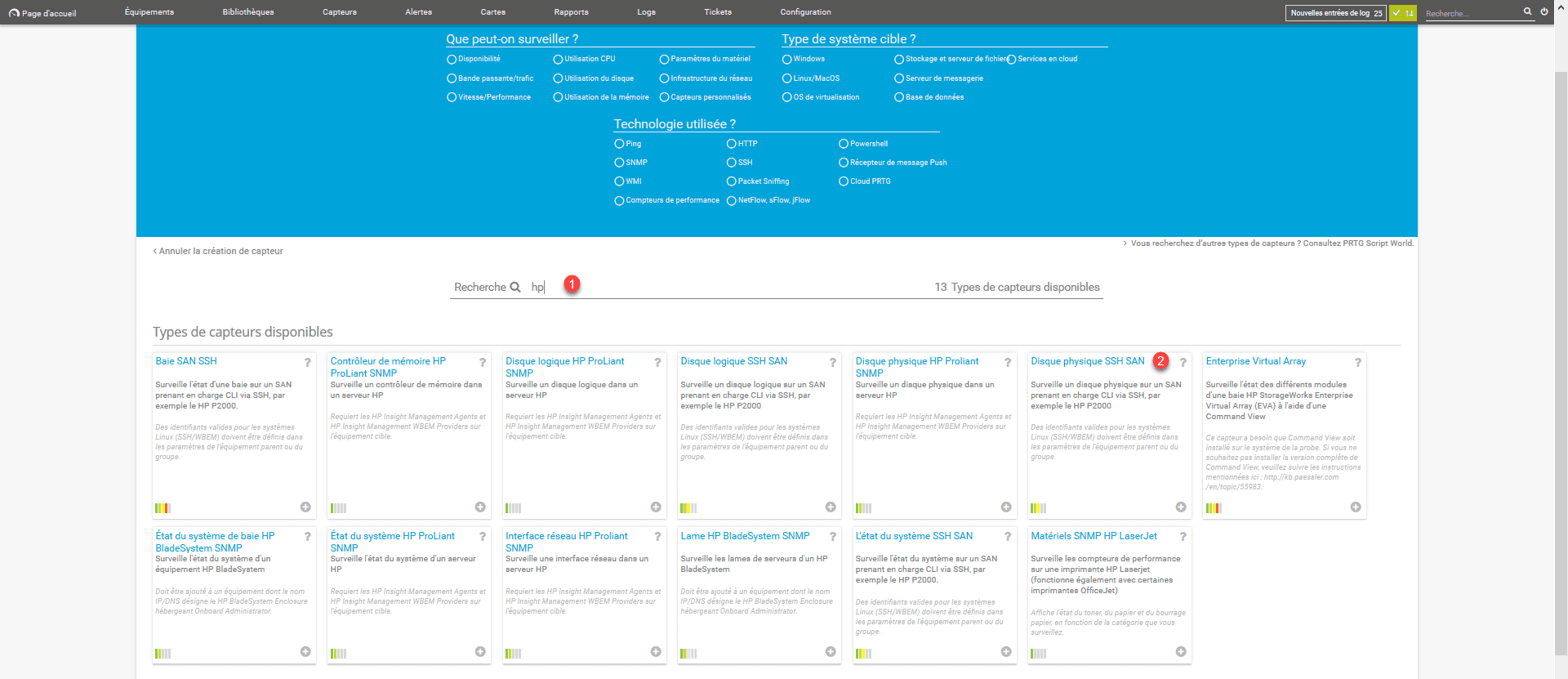

2. Dans la zone de recherche saisir hp 1 et sélectionner le capteur Disque physique SSH SAN 2.
Ajout capteur disques physiques

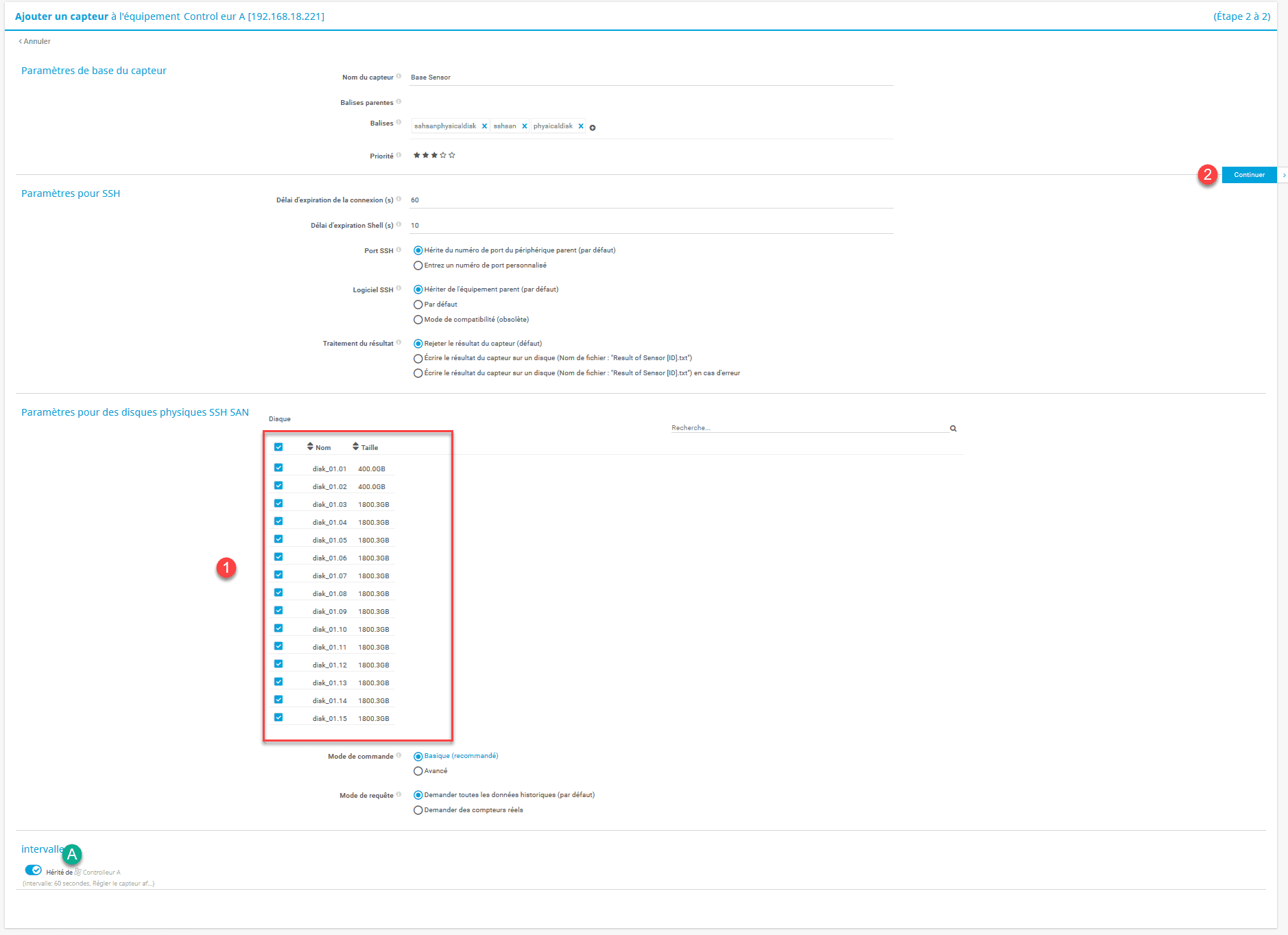

3. Sélectionner les disques physiques 1 et cliquer sur Continuer 2. Vous pouvez également ajuster l’intervalle A (1h).
Selectionner les disques

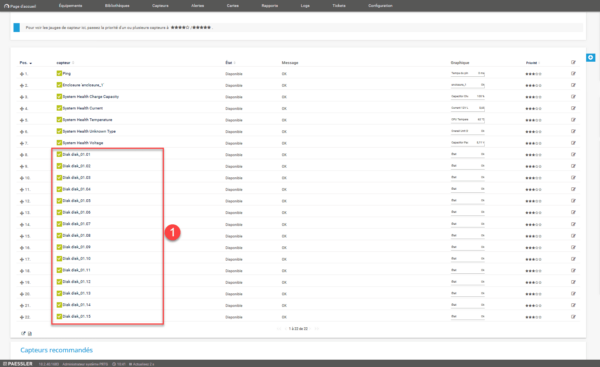

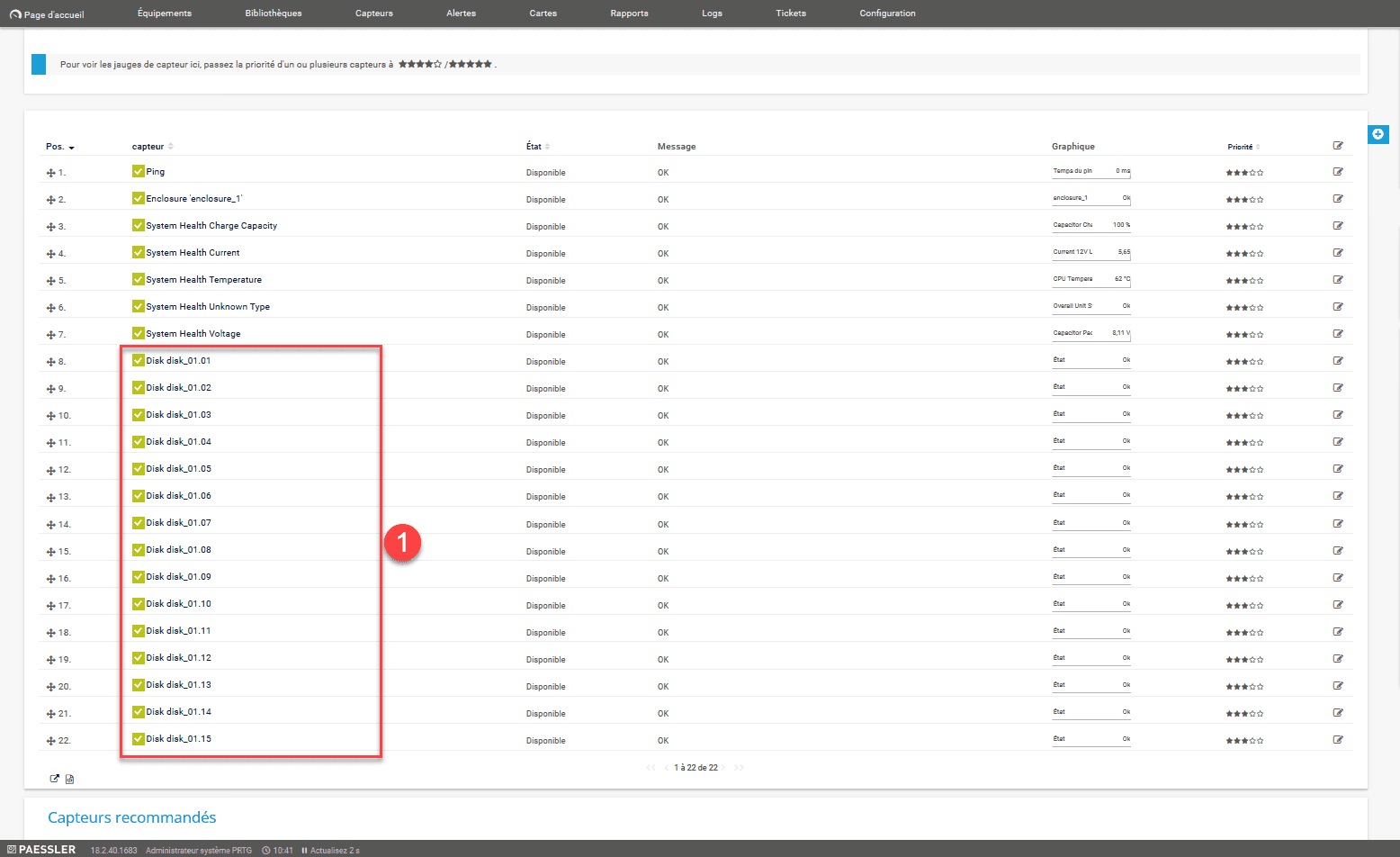

4. Vue des disques 1 sur l’équipement.
Aperçu des disques

Disque logique SSH SAN

1. Ajouter un capteur à l’équipement.

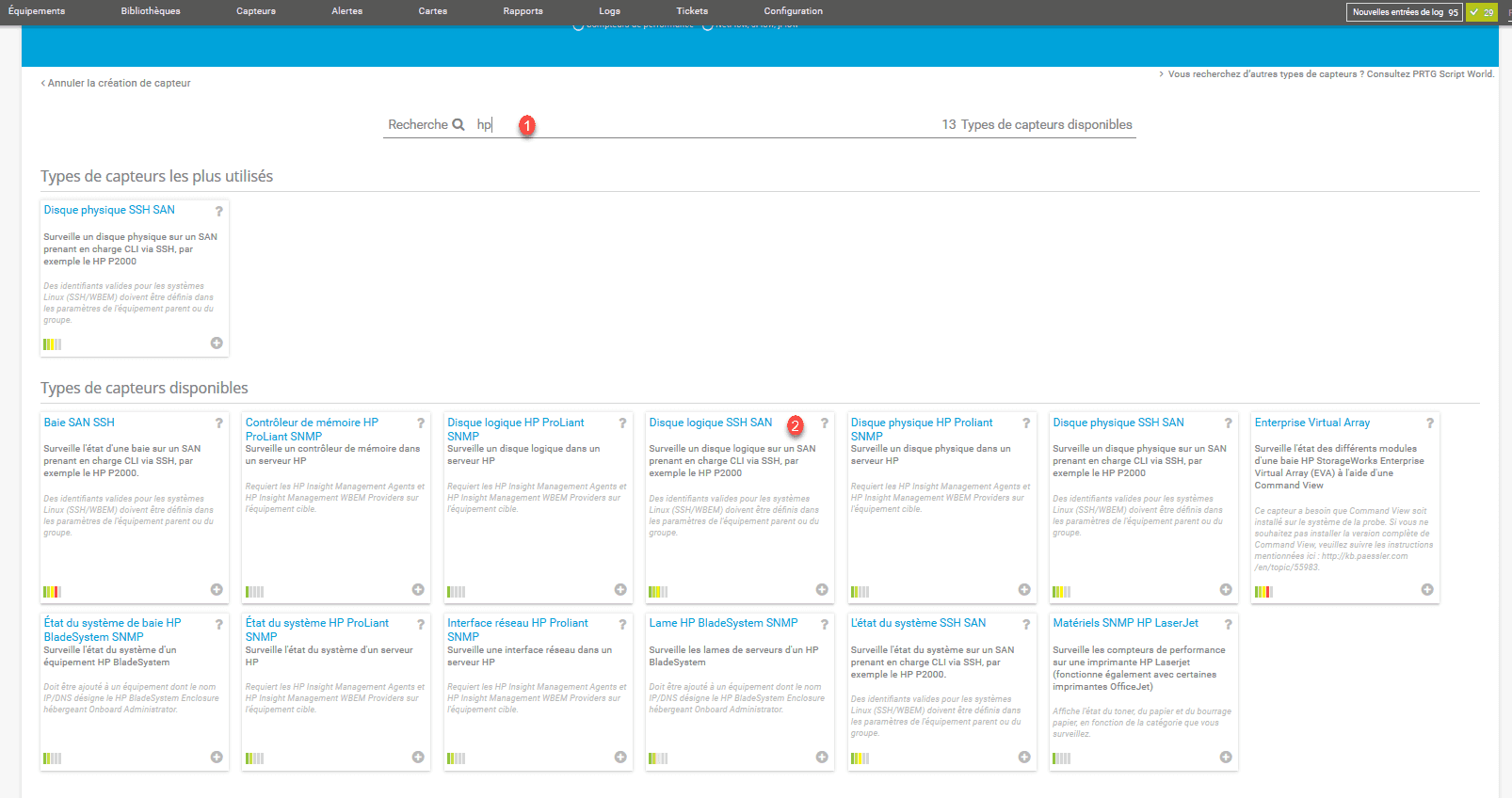

2. Dans la zone de recherche saisir hp 1 et sélectionner le capteur Disque logique SSH SAN 2.
Capteur disques logiques (volumes)

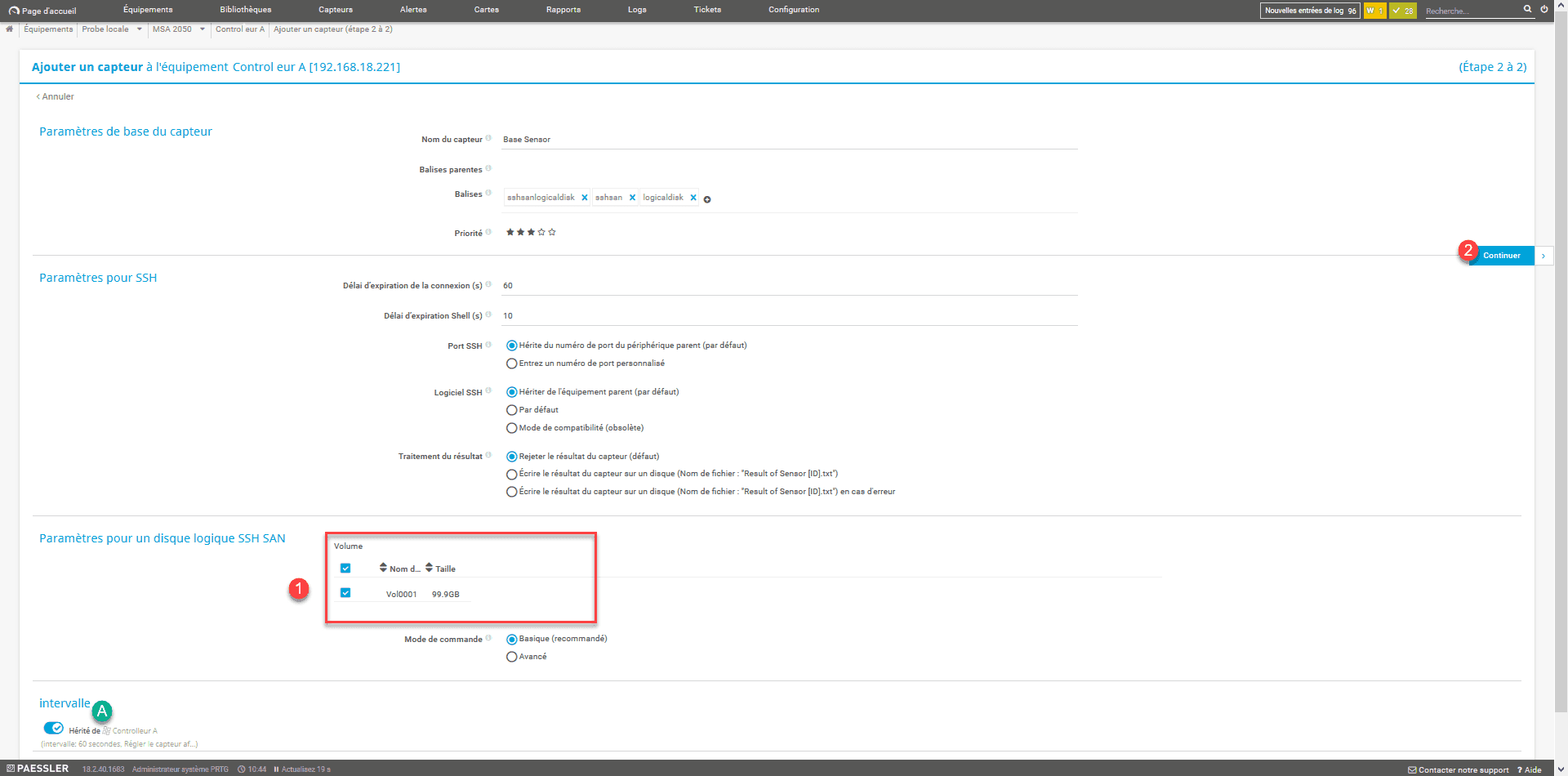

3. Cocher les volumes à superviser 1 et cliquer sur Continuer 2. Vous pouvez également ajuster l’intervalle A (1h).
Selection des volumes

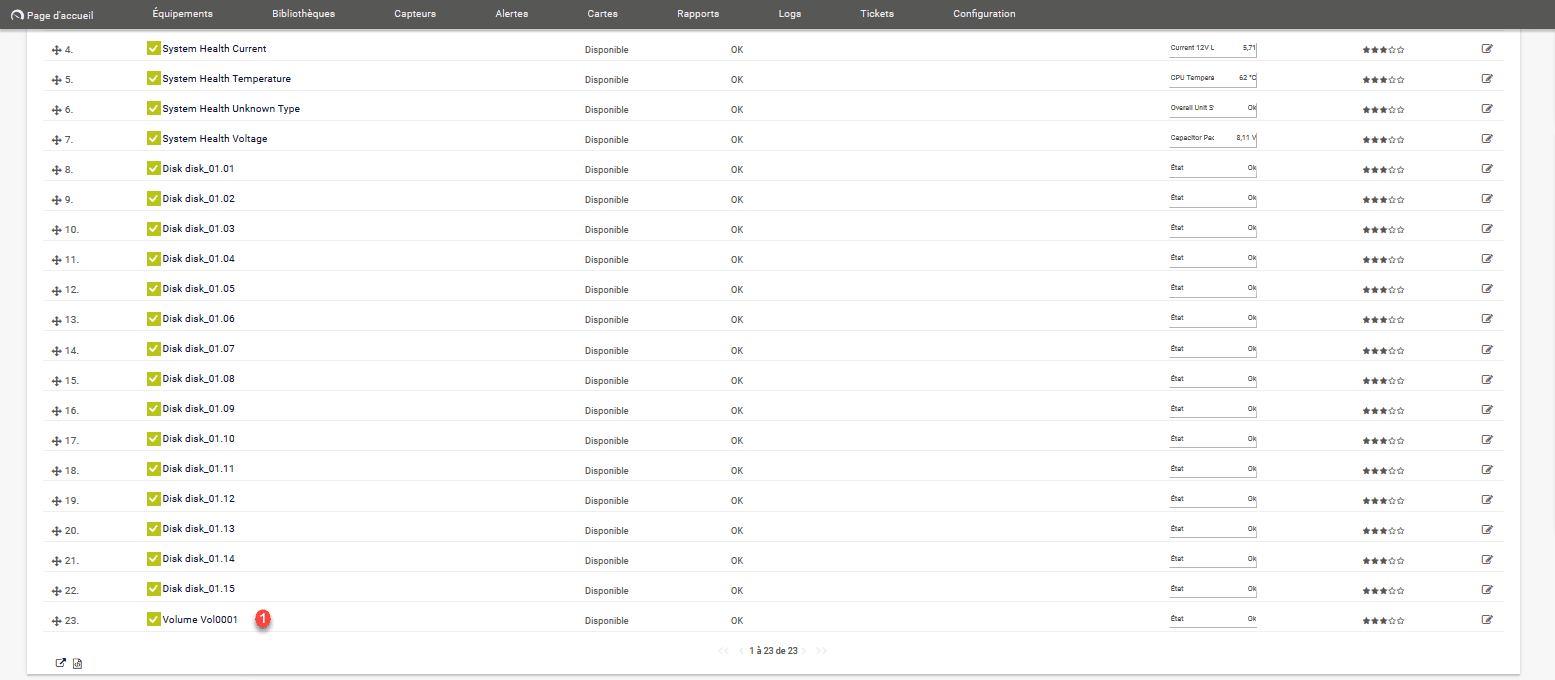

4. Vue du volume 1 sur l’équipement.
Capteurs volumes

Contrôleur B

Pour éviter de devoir refaire toutes les manipulations, nous allons utiliser les modèles d’équipement pour gagner du temps.

Création du modèles

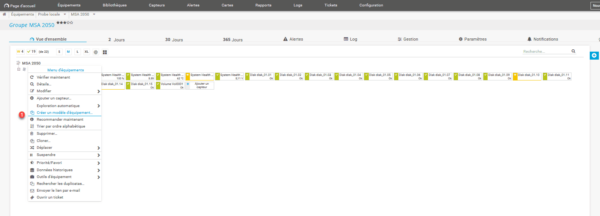

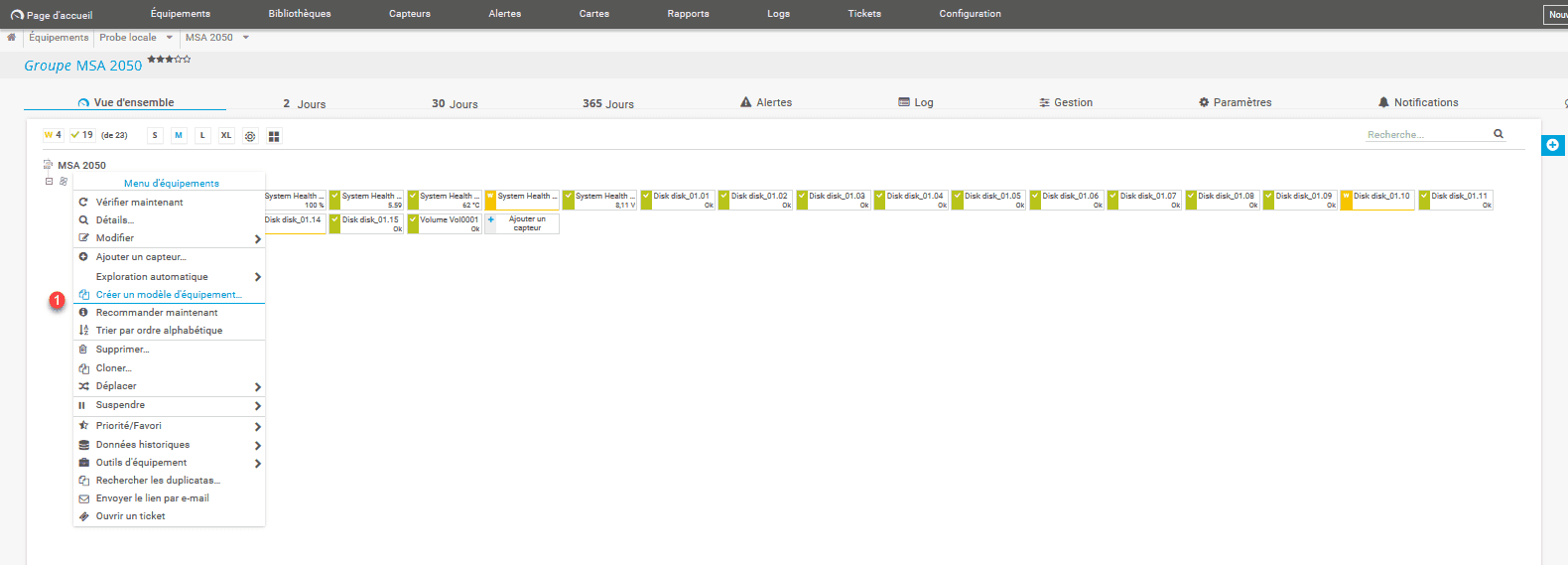

1. Faite un clic droit sur le contrôleur A et cliquer sur Créer un modèle d’équipement 1.
Création modele

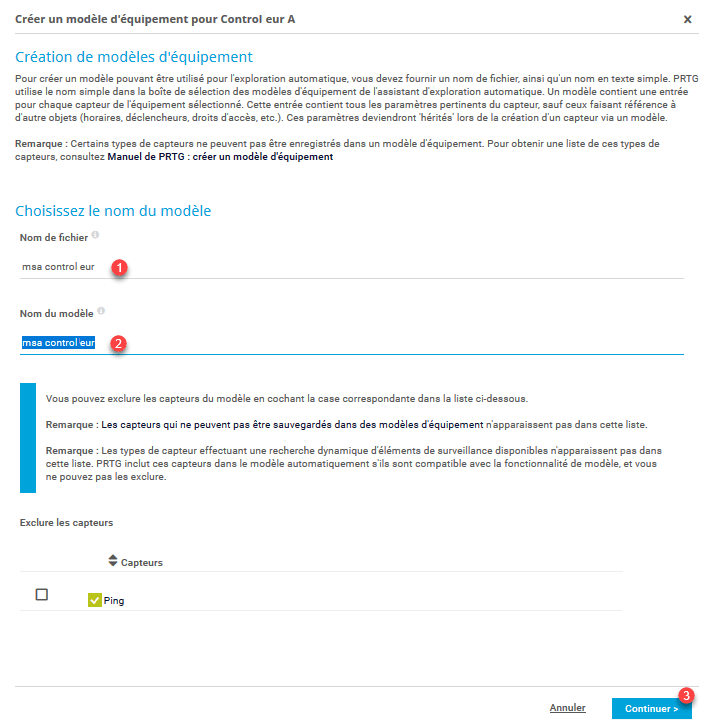

2. Donner un nom au fichier 1 et au modèle 2 puis cliquer sur Continuer > 3.
Configuration du modele

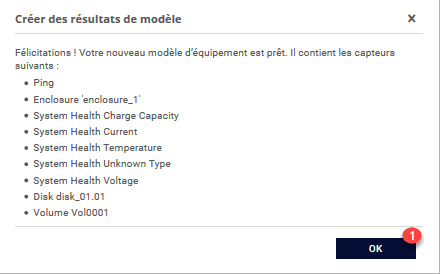

3. Cliquer sur OK 1 pour fermer la fenêtre de résultat.
Confirmation de la création

Ajout de l’équipement

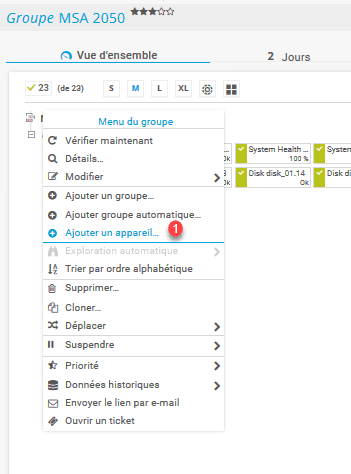

1. Faite un clic droit sur le groupe et cliquer sur Ajouter un appareil 1.
Création du controleur B

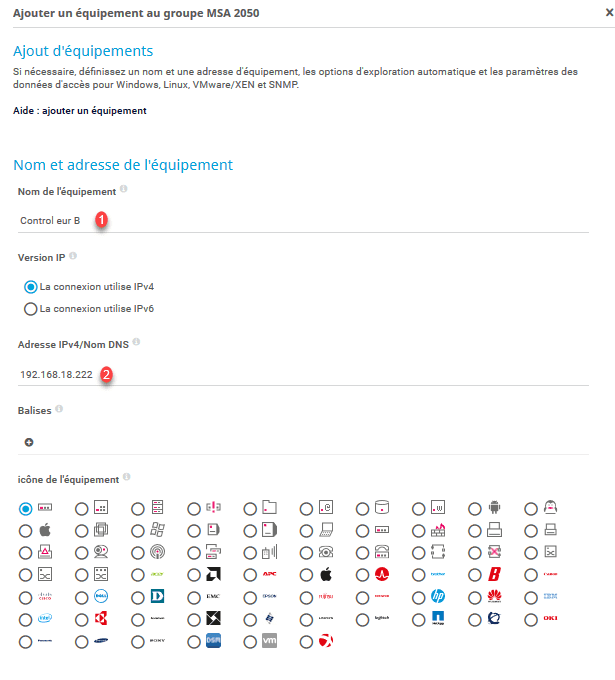

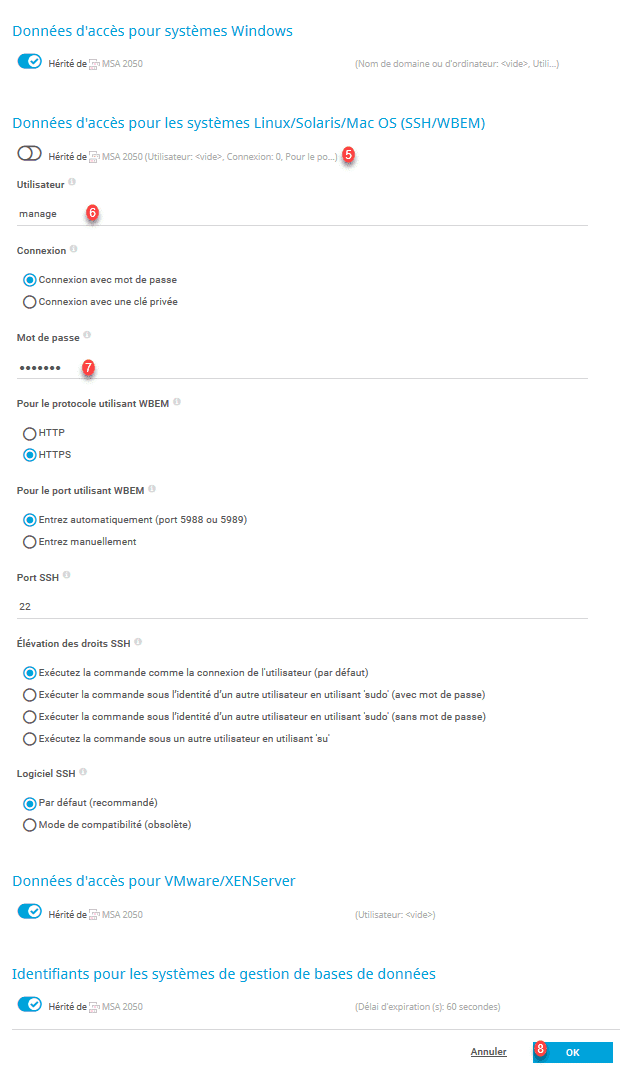

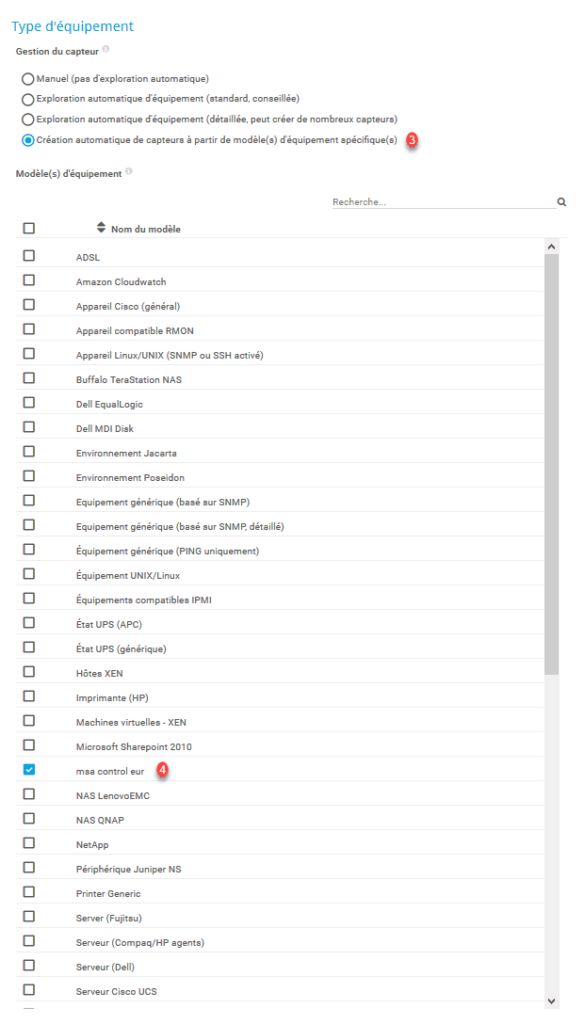

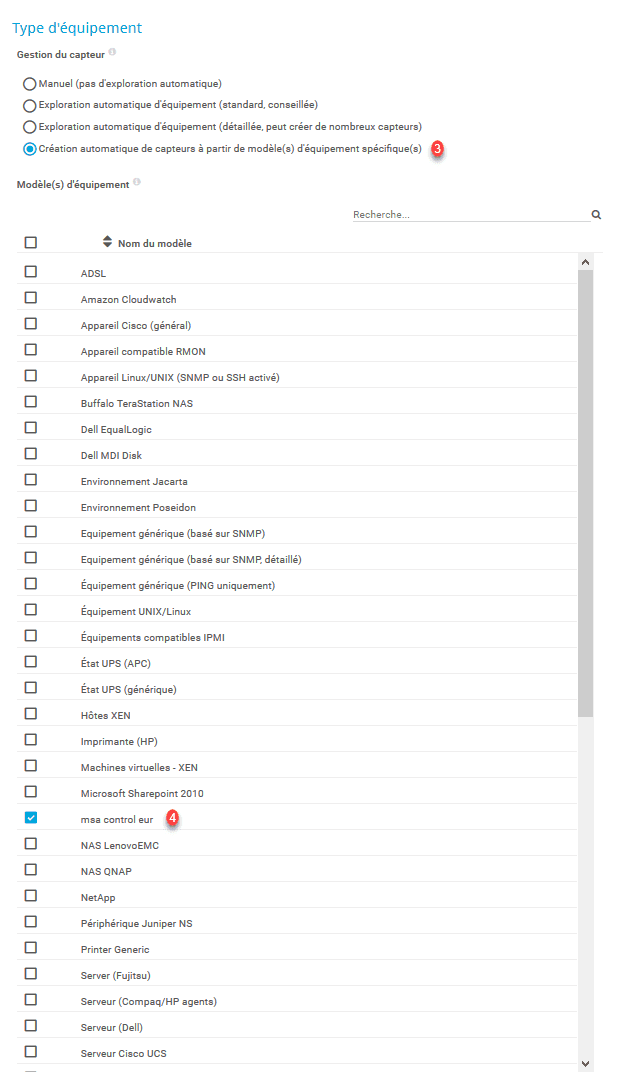

2. Donner un nom 1 et l’adresse IP du second contrôleur 2. Dans Type d’équipement cocher Création automatique de capteur à partir de modèle(s) d’équipement spécifique(s) 3 et sélectionner le modèle 4. Ensuite dans Données d’accès pour les systèmes Linux/Solaris/Mac OS (SSH/WBEM) 5 spécifier l’identifiant 6 et le mot de passe 7 du compte manage. Pour finir cliquer sur OK 8 pour lancer la création.
parametrage equipement parametrage equipement parametrage equipement

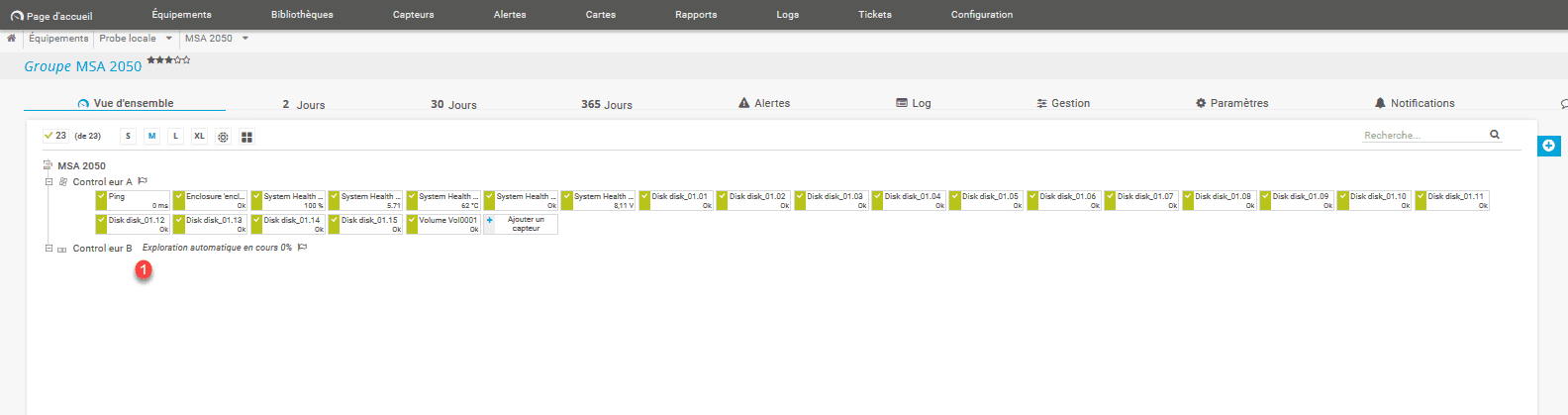

3. L’équipement est créé 1, il est en cours d’Exploration des capteurs.
Génération de l'équipement

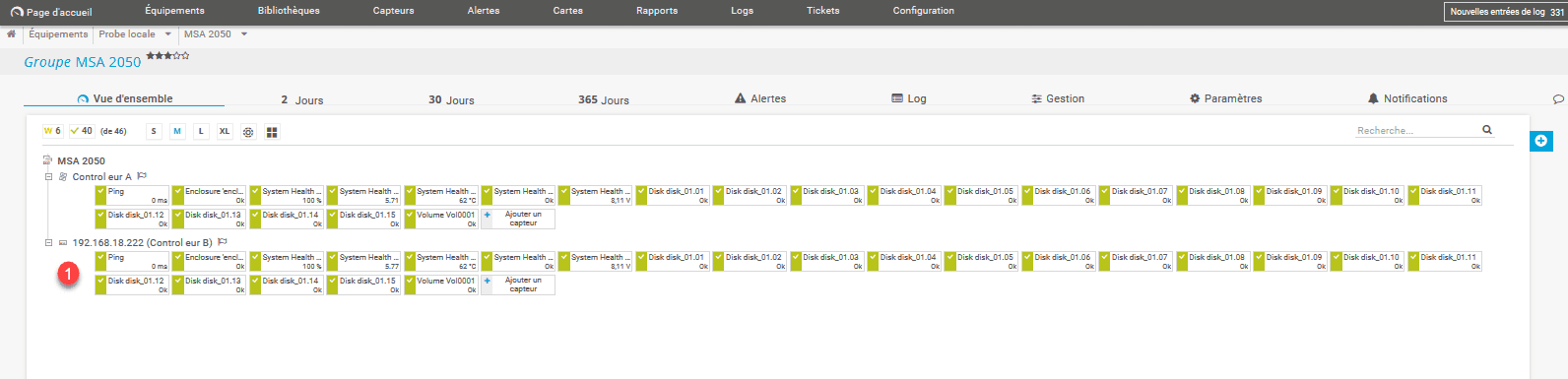

4. Au bout de quelques minutes le contrôleur B devrait être disponible avec les mêmes capteurs que pour le contrôleur A.
Controleur B fonctionel
