Installation et configuration de storage replica

Intro

La réplication de stockage (storage replica) est une fonctionnalité arrivée avec Windows Server 2016 qui permet de répliquer un volume sur un autre serveur. Pour fonctionner la fonctionnalité a besoin de deux volumes par serveur. Le premier pour le stockage des données et le second pour les logs.

Storage replica



Le storage replica fonctionne sur le principe Actif / Passif. Les données sont accessibles seulement depuis le nœud source, sur la destination il n’est pas possible d’accéder au disque  même connecter en local sur le serveur.

Il est possible d’inverser le sens de la réplication en cas de failover.

Il existe deux modes de réplication :

  • Synchrone : lors de l’écriture d’une données celle-ci est faite simultanément sur les deux serveurs, l’acquitte de l’écriture de la donnée doit être faite sur les deux serveurs.
1. L’application écrit des données
2. Les données du journal sont écrites et les données sont répliquées sur le site distant
3. Les données du journal sont écrites sur le site distant
4. Accusé de réception du site distant
5. Réception de l’écriture d’application confirmée
t & t1: données vidées sur le volume, journaux toujours écrits en continu

Source Microsoft

  • Asynchrone : la donnée est en dans un premier temps écrite sur le serveur source et ensuite sur le serveur de réplication.
1. L’application écrit des données
2. Données du journal écrites
3. Réception de l’écriture d’application confirmée
4. Données répliquées sur le site distant
5. Données du journal écrites sur le site distant
6. Accusé de réception du site distant
t & t1: données vidées sur le volume, journaux toujours écrits en continu

Source Microsoft

Pré-requis

Pour mettre en la fonctionnalité il faut :

  • Deux serveurs Windows 2016/2019 avec :
    • Adresse ip fixe
    • Membre du même domaine
    • Une partition pour la data
    • Une partition pour les logs en production prévoir 10Go
  • S’assurer les hôtes se contactent par leur nom NETBIOS
  • Ouvrir la communication sur les ports 445/5445

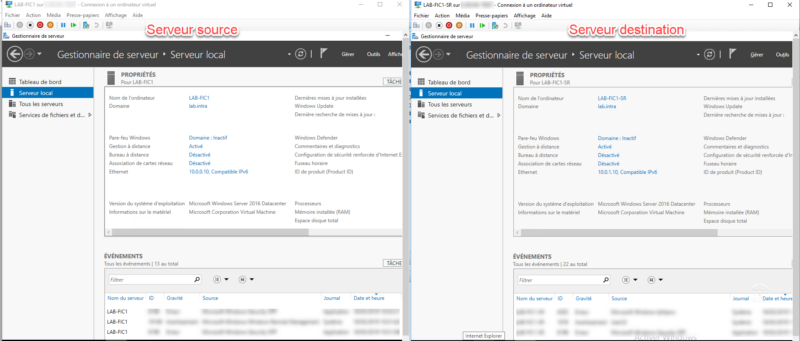

servers

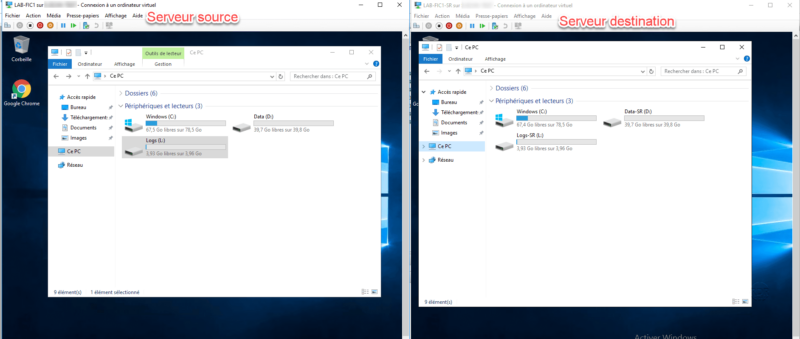

Disks

Afin de faciliter l’administration des serveurs pour l’installation des rôles, j’ai ajouté les deux serveurs dans le gestionnaire de serveur du contrôleur de domaine.


How useful was this post?

Click on a star to rate it!

Average rating / 5. Vote count:

We are sorry that this post was not useful for you!

Let us improve this post!



Related Posts


Changer le datastore d’une machine virtuelle – vcenter
Dans cet article, nous allons voir comment changer le datastore d'une machine virtuelle avec l'interface vCenter. En fonction de votre licence, l'opération est possible machine allumée ou non. Dans mon cas lors de la réalisation de ce tutoriel, j'ai

QNAP : ajouter un dossier partagé
Dans ce tutoriel, nous allons voir comment créer un dossier partagé avec un NAS QNAP et accéder à celui-ci depuis Windows. Création du dossier partagé 1. Aller sur l'interface d'administration et ouvrir la Panneau de contrôle <<1>>. 2. Da

Configurer un disque de type SAN sur Windows
Introduction Dans ce tutoriel, nous allons voir comment configurer un disque de type SAN présenter à un serveur Windows. Les disques de types SAN sont les LUN/Volume qui sont présentés en FC/iSCSI/SAS. Ils sont souvent hébergés sur une baie de disque

8 réflexions au sujet de “Installation et configuration de storage replica”

  1. Merci,
    de l’asynchrone suffit.
     » je vous conseille de les sortir UPD et de faire une GPO de redirection de dossier. » –> je n’ai pas compris !!!

  2. Merci,
    je cherche à répliquer les données utilisateurs RDS (UPD),
    que conseilles tu comme réplication ?
    Replica Storage réplique également par blocks ?

    • Bonjour Alain,
      Storage replica peut être une bonne solution pour la réplication des disques de profil utilisateur.
      Pour ce qui est des dossiers Bureau / Documents, je vous conseille de les sortir UPD et de faire une GPO de redirection de dossier.
      Le mode de réplication va dépendre si on est sur du synchrone ou non.
      Sur une solution synchrone, l’acquittement l’écriture doit être fait sur la source et la cible.
      Sur une solution asynchrone, on va être au niveau block.
      Romain
