EMC Unity 300 ajouter une LUN

Dans ce tutoriel, nous allons voir comment ajouter une LUN sur une baie de stockage UNITY 300 à l’aide de l’interface Web Unisphere.

Avant d’ajouter un LUN, les hôtes doivent être configurés sur la baie.

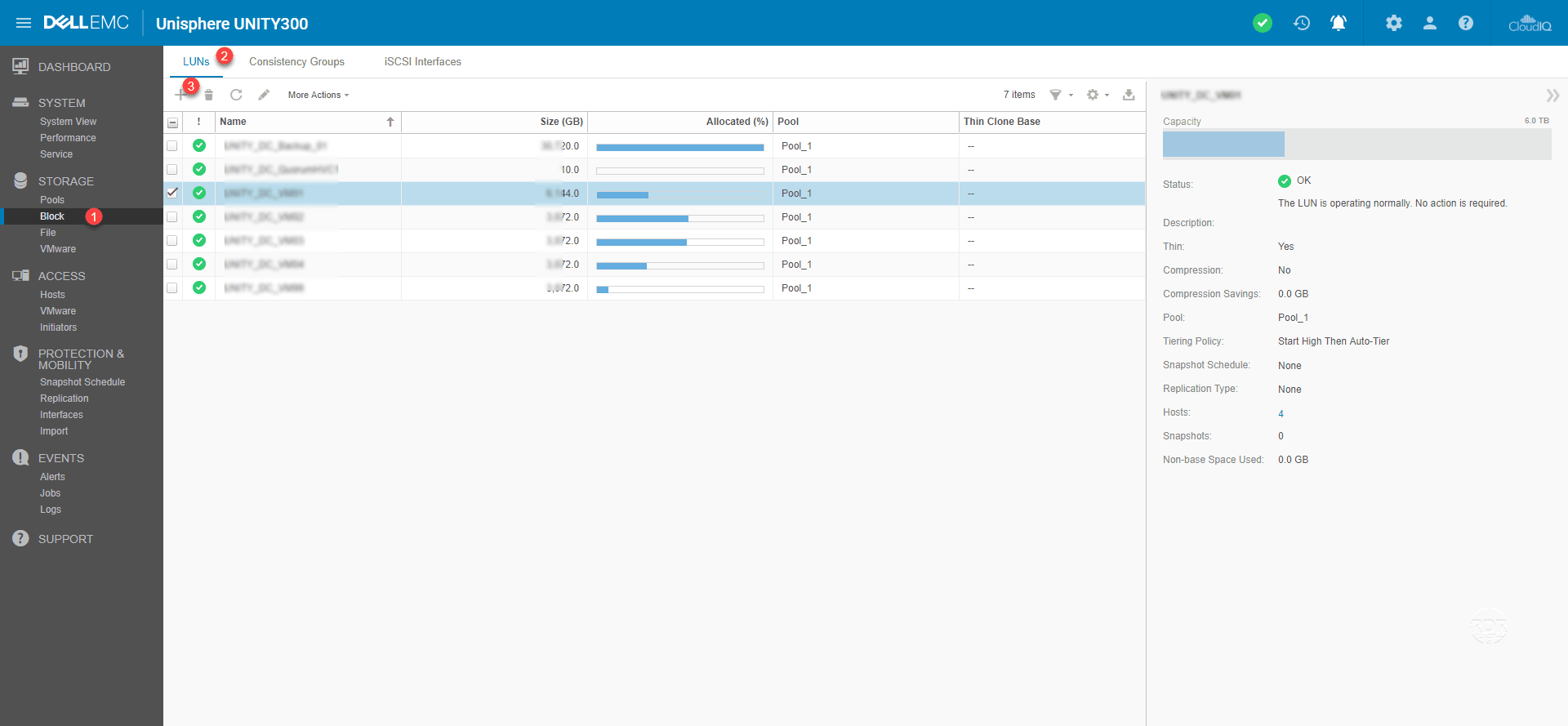

1. Sur l’interface web, aller sur Blocks 1  / LUNs 2 et cliquer sur le + pour lancer l’assistant d’ajout.
LUNs list

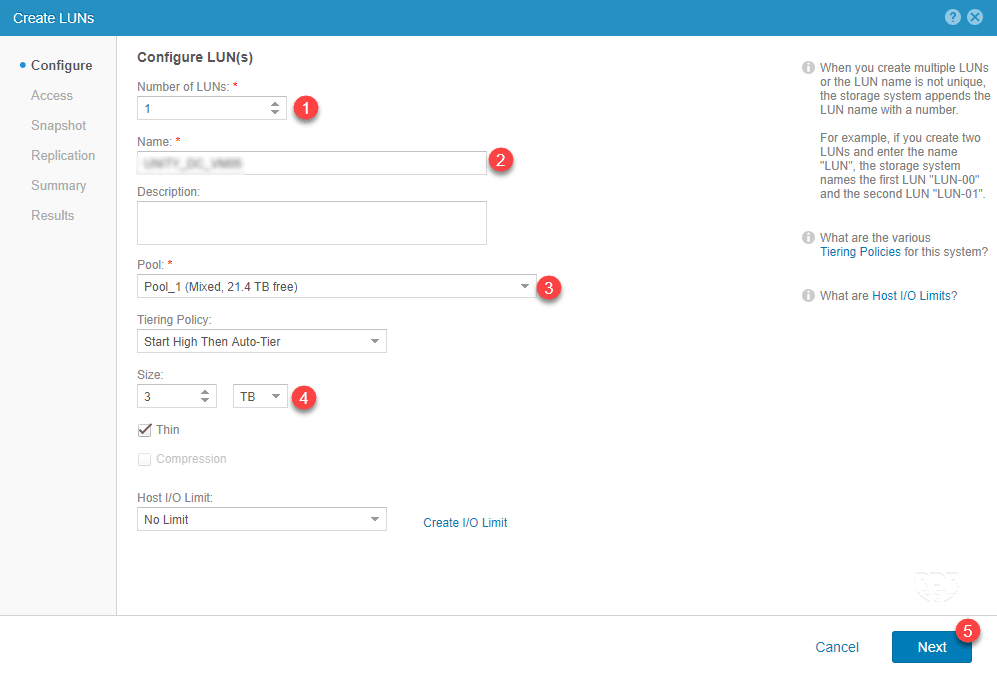

2. Indiquer le nombre de LUN a créée 1, entrer un nom 2, si plusieurs pools de disques sont présents sélectionner le Pool 3, configurer la taille 4 et cliquer sur Next 5.
Configure LUN

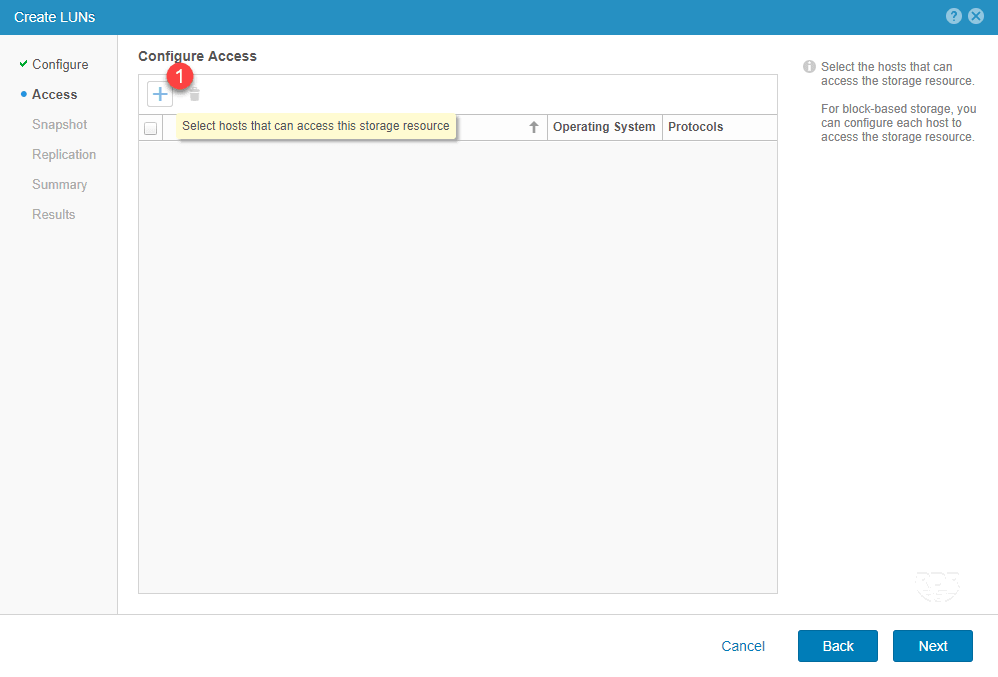

3. Cliquer sur + 1 pour sélectionner les hôtes à qui sera présenté la LUN.
Add host

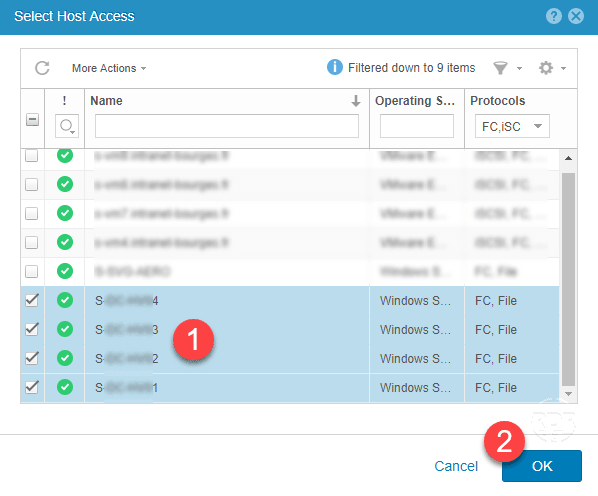

4. Sélectionner les hôtes 1 puis cliquer sur OK 2.
Hosts selected

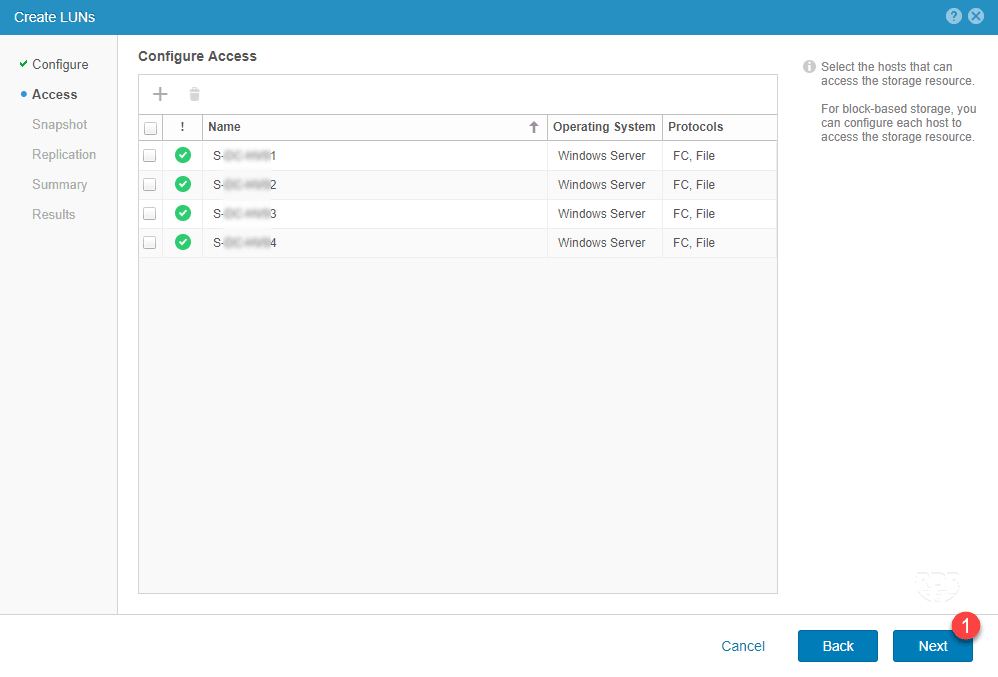

5.Une fois les hôtes sélectionnés, cliquer sur Next 1.
hosts configured

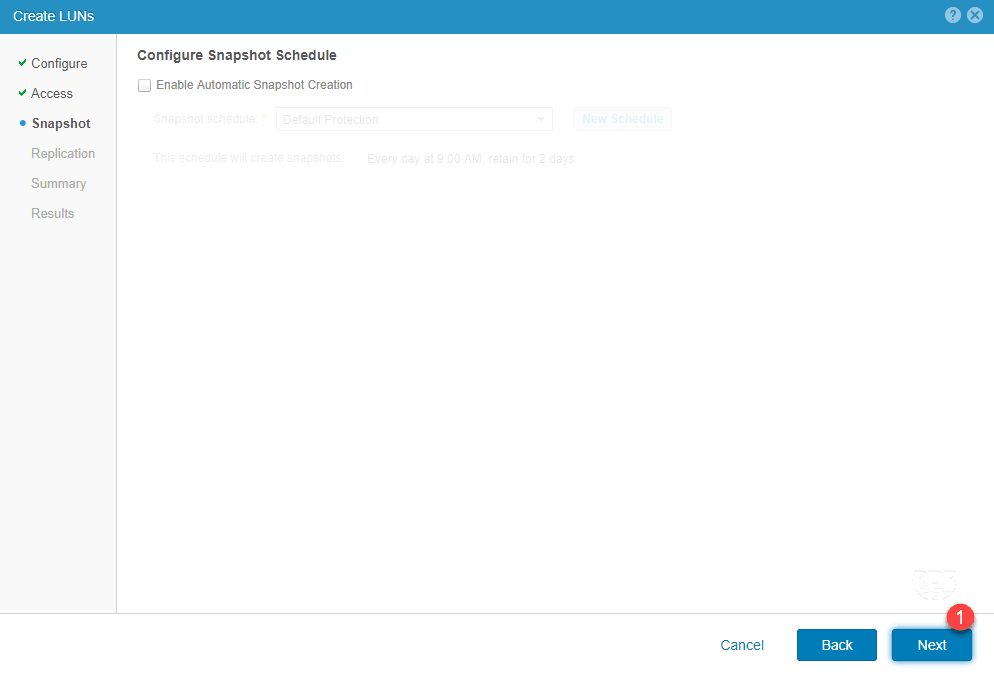

6. Cliquer sur Next 1, cette étape permet de configurer les snapshots si nécessaire.
Snapshot

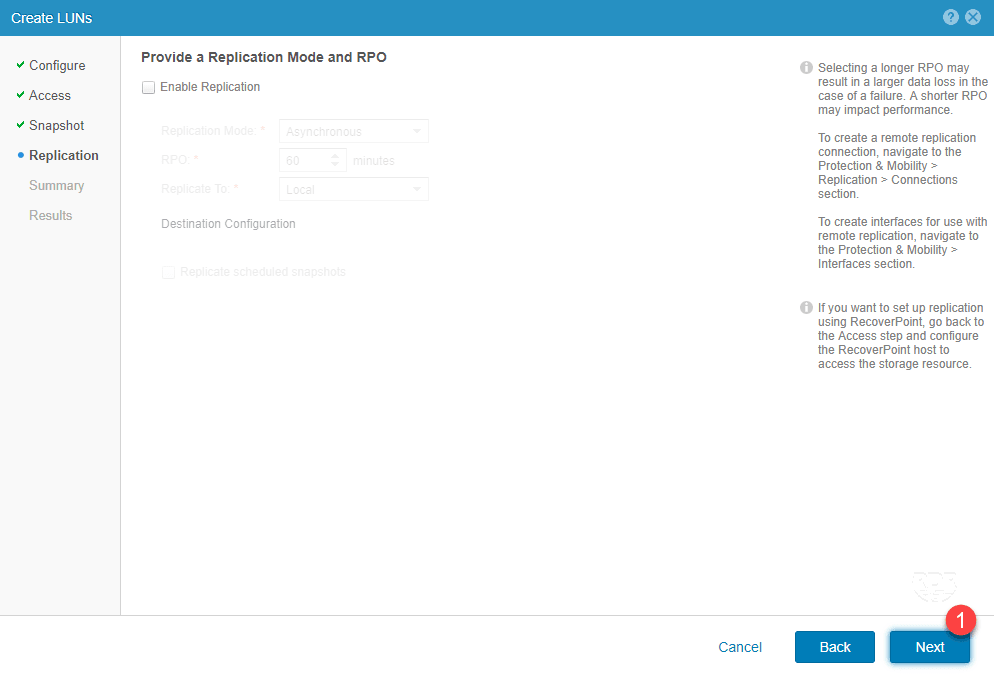

7. Cliquer sur Next 1, cette étape permet de configurer la réplication entre deux baies unity.
LUN replication

La réplication de LUN ne permet pas la mise en place la haute disponibilité du stockage comme le fait datacore ou starwind. Pour que les LUNs soient présenté simultanément il faut passer par une appliance vplex.

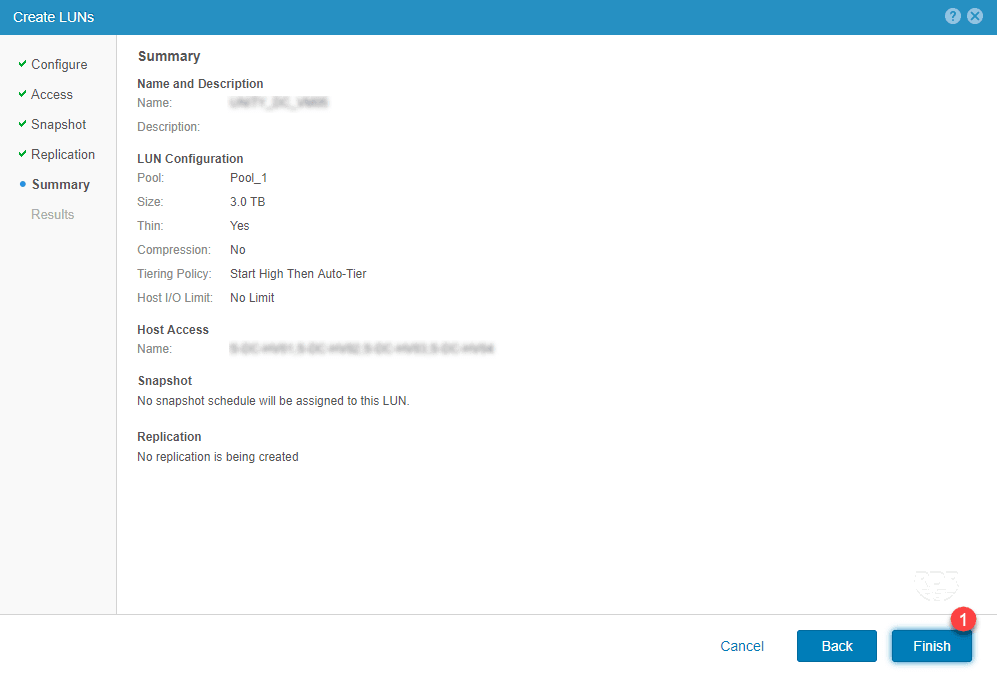

8. Cliquer sur Finish pour confirmer la création de la LUN.
confirm the creation of the lun

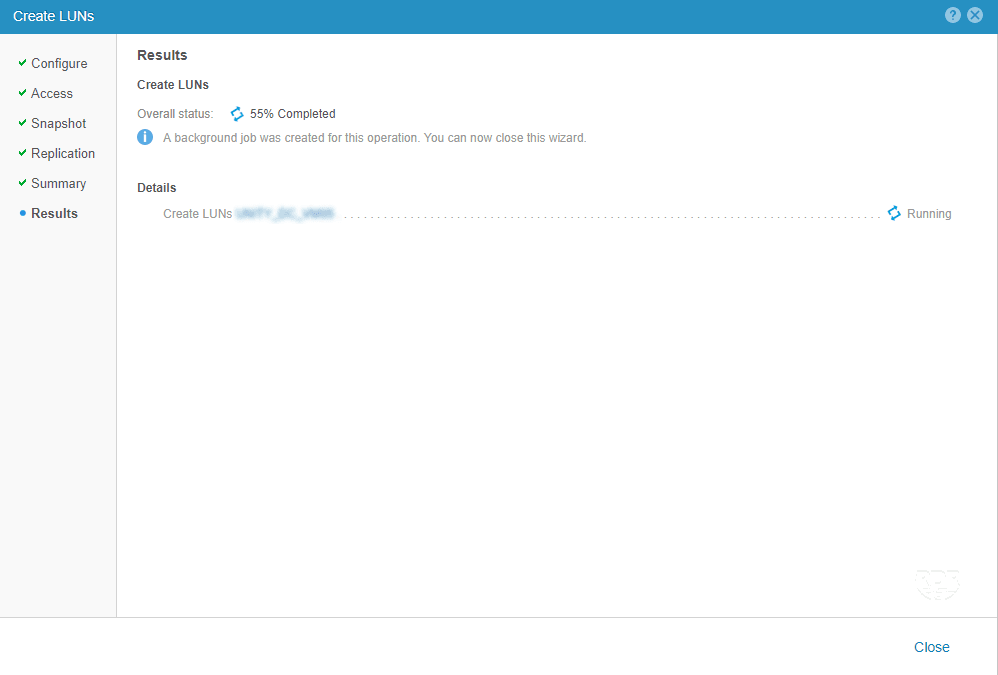

9. Patienter pendant la création…
Wait...

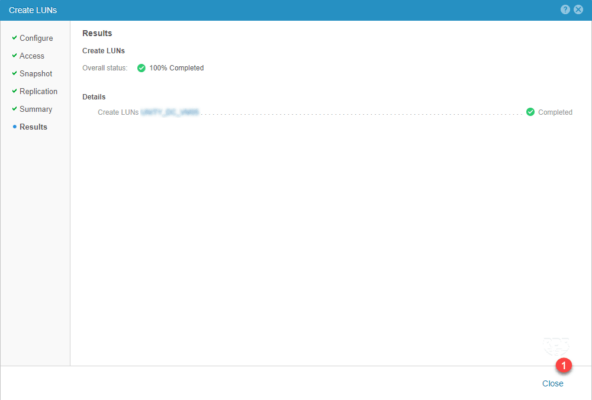

10. La LUN créée, quitter l’assistant en cliquant sur Close 1.
LUN created

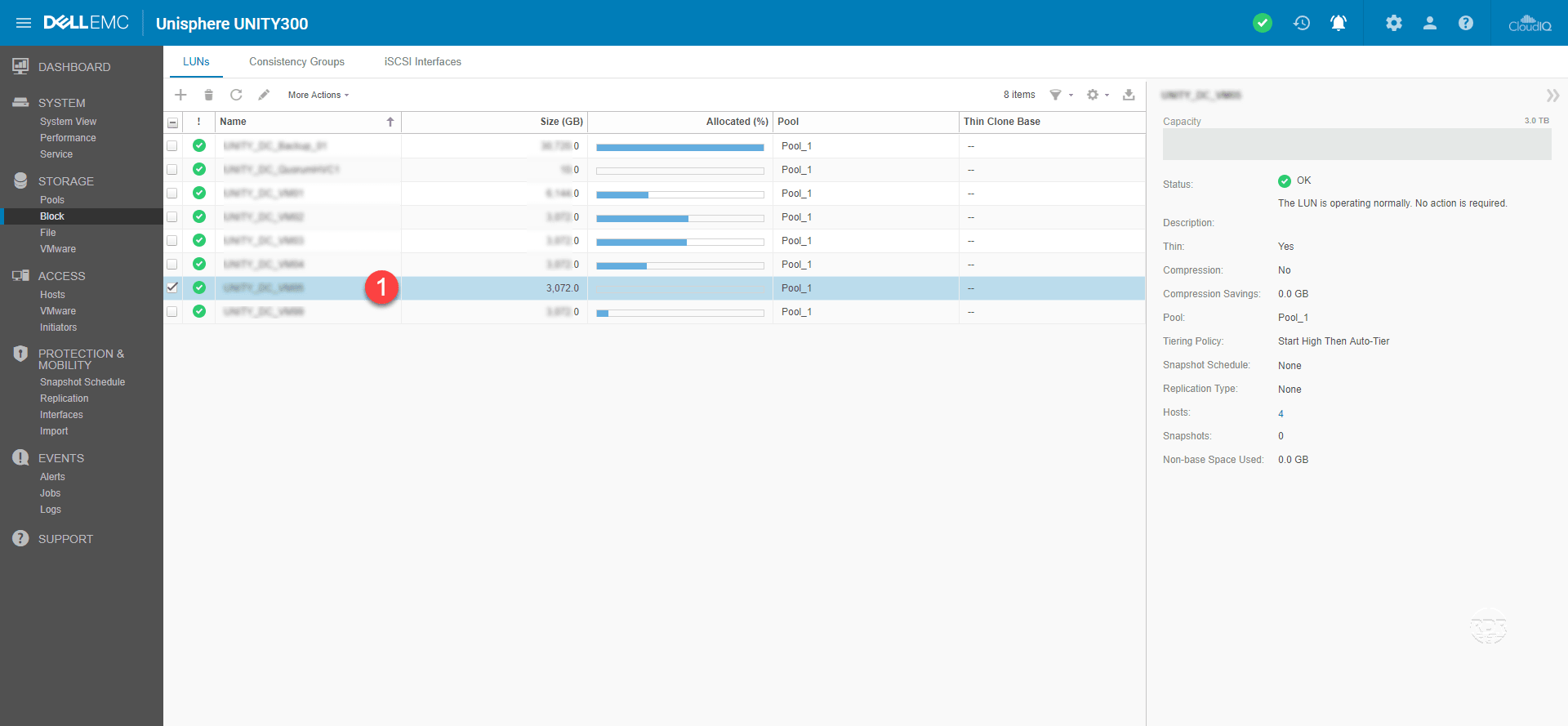

11. La LUN est créée 1 et disponible dans l’interface d’administration.
LUN added

Il faut maintenant aller sur un hôte pour configurer le disque.
