Serveur DHCP : configurer le basculement DHCP sur Windows Serveur


Windows Server 2012R2 Windows Server 2016 Windows Server 2019

Depuis Windows 2012, le rôle DHCP intègre une fonctionnalité de haute disponibilité : le basculement DHCP.

Le basculement DHCP peut être configuré de deux manières actif/actif ou actif/passif. Dans le premier cas, les deux serveurs fonctionnent simultanément et se répartissent la charge entre eux, dans le second cas le second prendra le relai en cas de défaillance du serveur « maître ».

Dans ce tutoriel nous allons voir comment mettre en place un service DHCP en haute disponibilité.

Prérequis

  • Deux serveurs Windows 2012 minimum dans un domaine Active Directory avec le rôle DHCP d’installé.
  • Les deux serveurs DHCP doivent être autorisés dans l’Active Directory.
  • Une étendue doit être configurée

Configuration de la haute disponibilité DHCP

Les manipulations ci-dessous sont à faire sur le serveur qui a l’étendue de configurée.

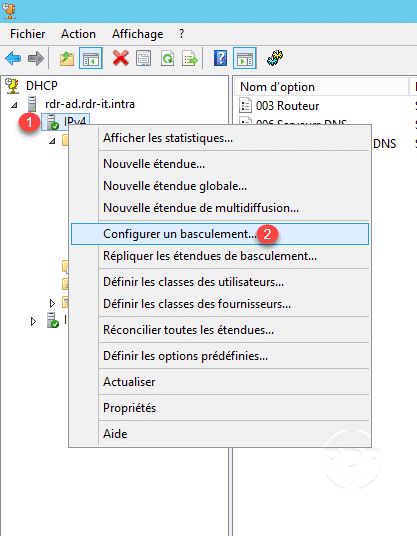

Depuis la console DHCP, faire un clic droit sur IPv4 1 et cliquer sur Configurer un basculement 2 pour lancer l’assistant.

Configuration du basculement DHCP

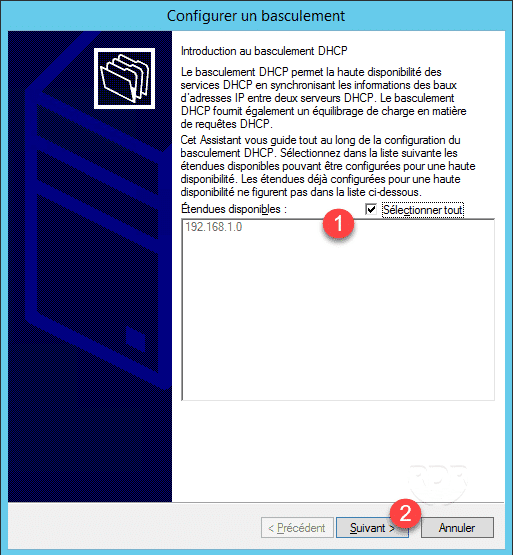

Sélectionner les étendues 1 et cliquer sur Suivant 2.

Choisir les étendues

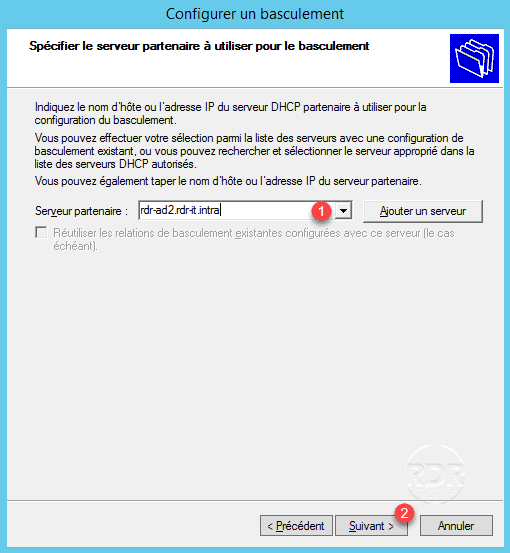

Sélectionner le serveur partenaire pour le basculement 1 puis cliquer sur le bouton Suivant 2.

Sélection du serveur partenaire

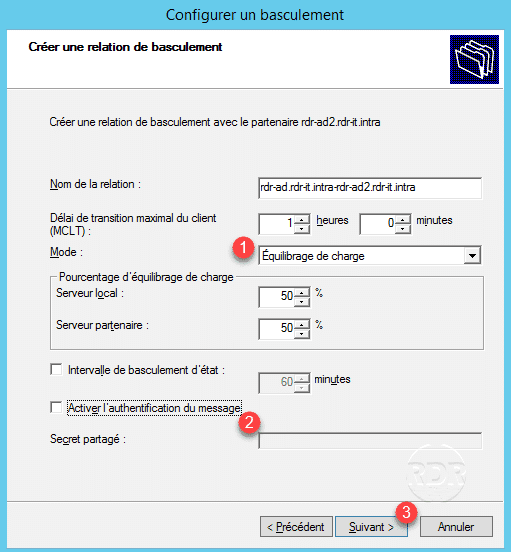

Configurer le mode 1, activer/désactiver l’authentification du message 2 et cliquer sur Suivant 3.

Configuration du basculement

Équilibrage de charge : les deux serveurs sont actifs.
Serveur de secours : le second serveur prend le relai en cas de défaillance du premier.

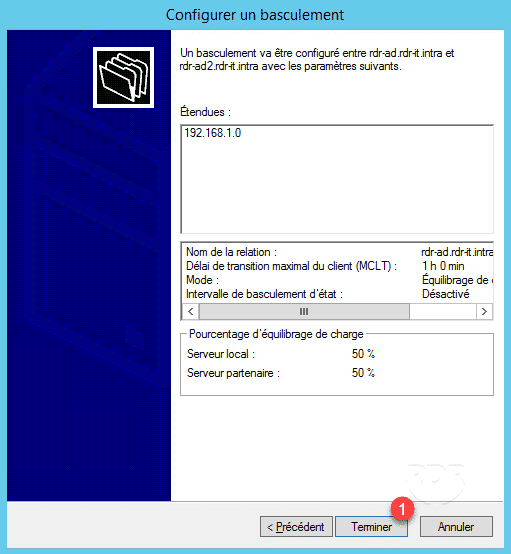

5. Cliquer sur Terminer 1 pour configurer le basculement.

Valider la configuration

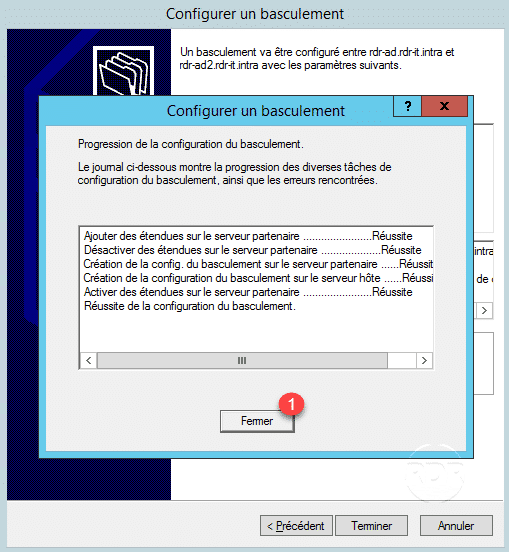

Une fenêtre de confirmation s’affiche, cliquer sur Fermer 1.

Basculement DHCP configuré

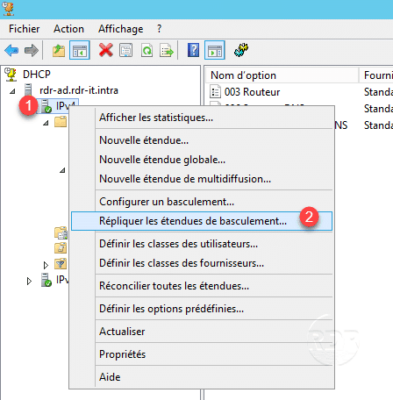

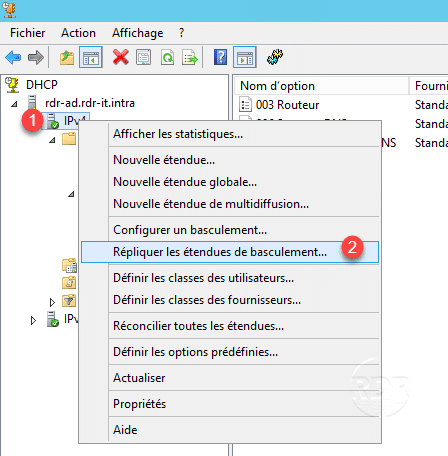

De retour sur la console, faire un clic droit sur IPv4 1 et cliquer sur Répliquer les étendues de basculement… 2.

Forcer la réplication

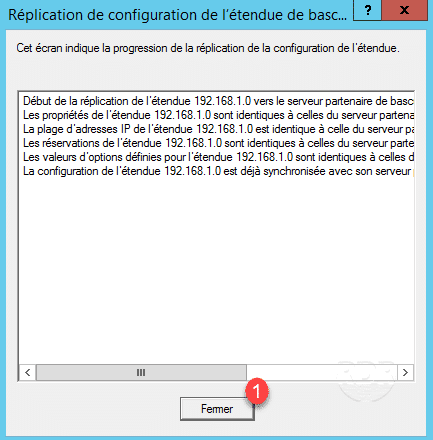

Une fenêtre s’affiche avec le résultat de la réplication, cliquer sur Fermer 1.

Résultat réplication

Valider la configuration du basculement DHCP

Statistique de l’étendue

Il est possible de voir la répartition à l’aide des statistiques de l’étendue.

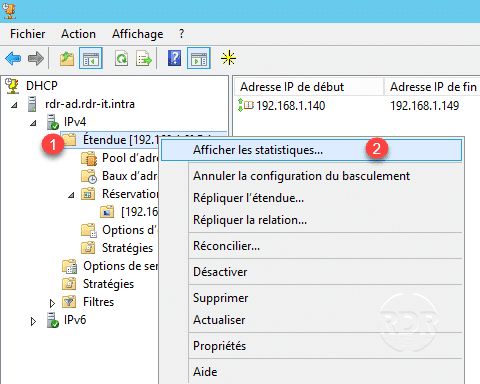

Faire un clic droit sur l’étendue 1 et cliquer sur Afficher les statistiques… 2.

Affichage des statistiques DHCP

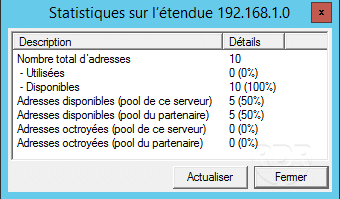

Les statistiques sont disponibles pour les deux serveurs.

Statistique DHCP

Réplication des réservations

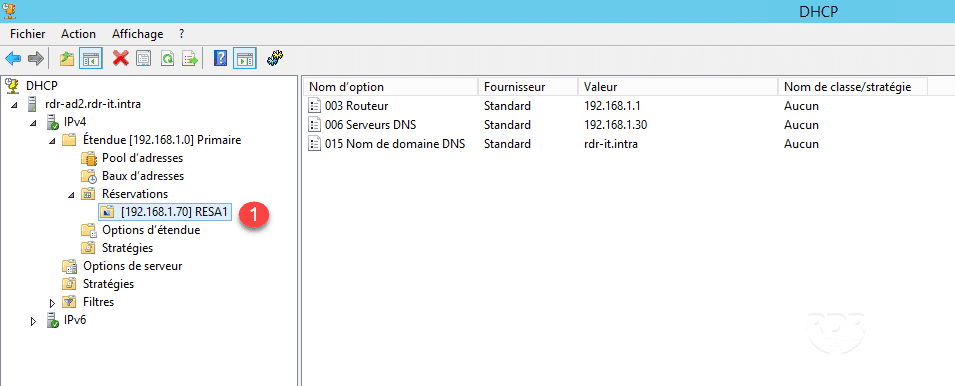

Ouvrir la console DHCP sur le serveur partenaire et vérifier la présence des réservations 1.

Vérification réplication réservation

Vidéo




4 réflexions au sujet de “Serveur DHCP : configurer le basculement DHCP sur Windows Serveur”

  1. Bonjour Romain

    Comme d’habitude un excellent tuto. Il manque cependant une information essentielle. Certes les étendues et tout leur contenu sont répliquées, mais pas les options de serveur qui sont propres au serveur. Il convient donc de créer les mêmes options sur le partenaire de réplication. Faute de cela, selon qu’une machine tombe sur l’un ou l’autre des partenaires ils n’auront pas les mêmes options (dans le cas présent le DNS), ça serait ballot, non ? Et pourtant, …. on voit cela tellement souvent.

    De plus, il serait peut-être utile d’ajouter quelques mots sur le fait que les broadcasts DHCP – qui sont fait lors du « DHCP discover » par les machines ne passent pas les switches et les routeurs. Il convient donc d’ajouter les IP du ou des serveurs DHCP en IPHelper sur lesdits équipements.

    cordialement

    Répondre
    • Quand on met en place un failover, les étendues et leur contenu sont répliquées (Baux DHCP en cours, réservations, Options d’étendues) cependant le filtrage par MacAddress (liste verte ou rouge) tout comme les options de serveur sont propres à chaque serveur DHCP et ne sont pas répliquées. Il convient donc de paramétrer tant ces filtres que les options serveurs sur chaque serveur DHCP.

      Cordialement

      Répondre
