QNAP : configuration des volumes

0

Introduction

Lors de la mise en service d’un NAS, la première étape est de créer un ou plusieurs volumes avec les disques installés dedans.

Les NAS QNAP propose deux types de volumes :

  • Volume basé sur un pool de disques.
  • Volume sur groupe de disques en raid (statique).

Les deux types de volumes ont chacun leur avantage et inconvénient.

Les volumes sur pool permet l’utilisation de snapshot, création du plusieurs volumes dans un même pool.

Les volumes dit statique offre de meilleur de performance.

Volume sur un pool de disques

Création du pool

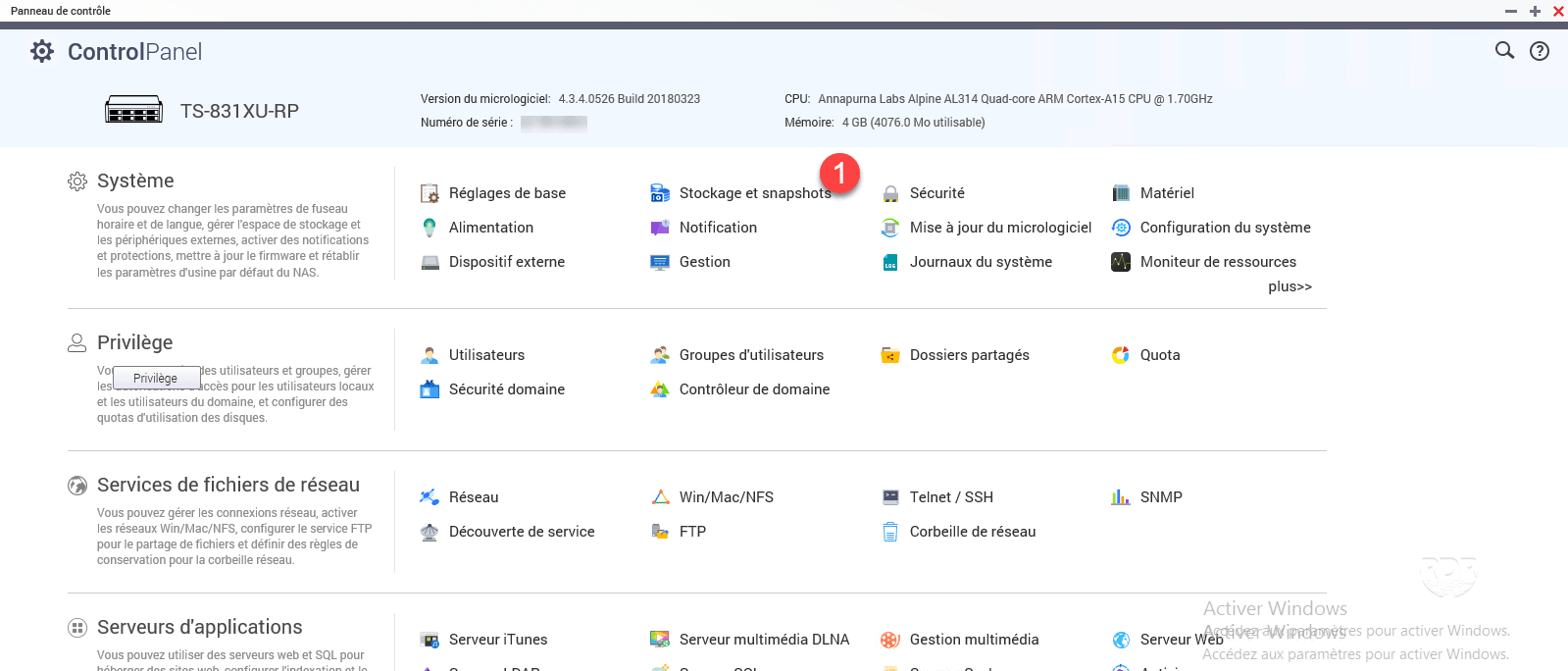

1. Ouvrir le panneau de contrôle et cliquer sur Stockage et snapshots 1.
QNAP - Control Panel

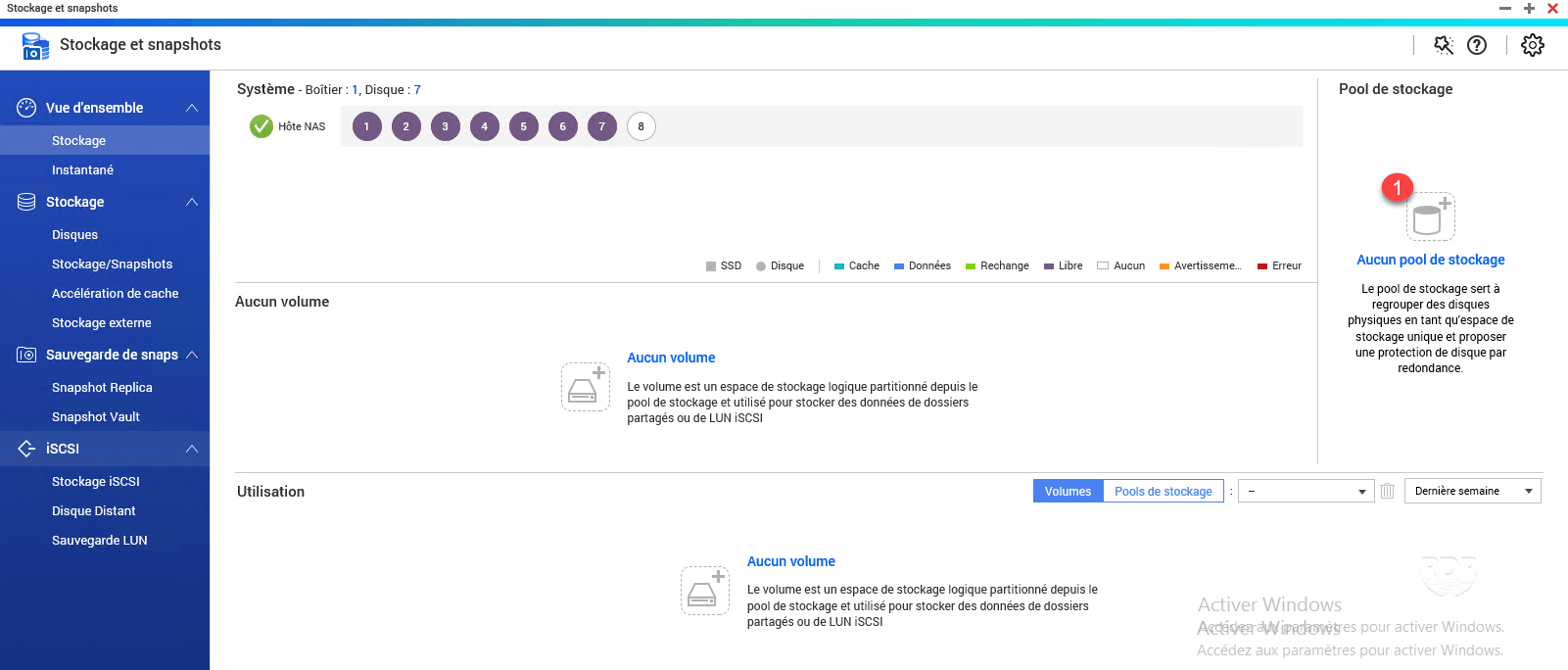

2. Cliquer sur l’icone 1 pour ajouter un pool de stockage.
Storage overview

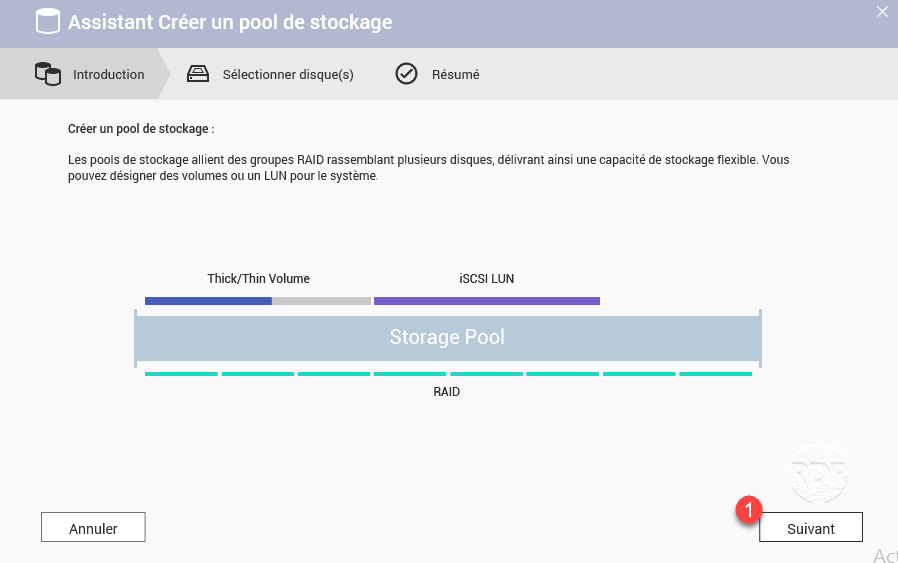

3. Au lancement de l’assistant, cliquer sur Suivant 1.
Wizard pool

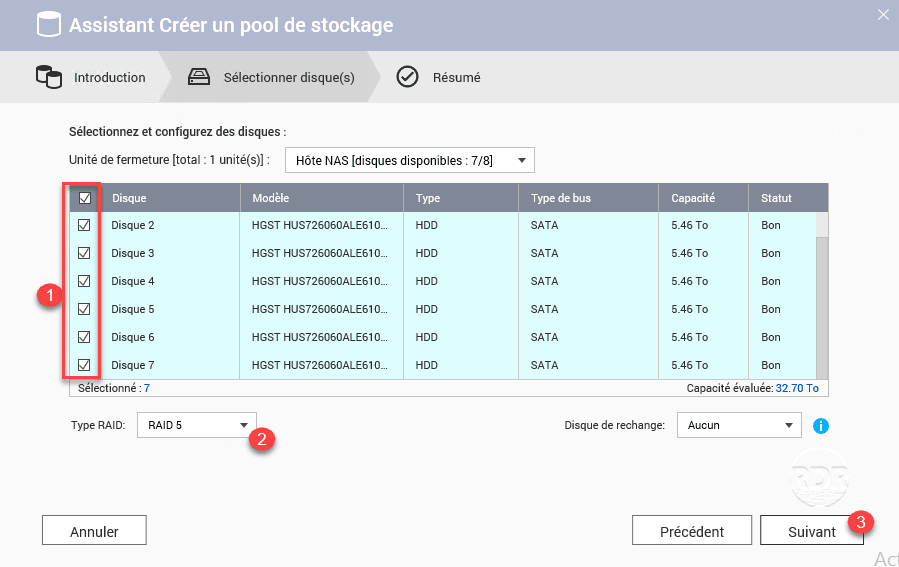

4. Sélectionner les disques à mettre dans le pool 1, choisir le type de RAID 2 puis cliquer sur Suivant 3.
Wizard pool

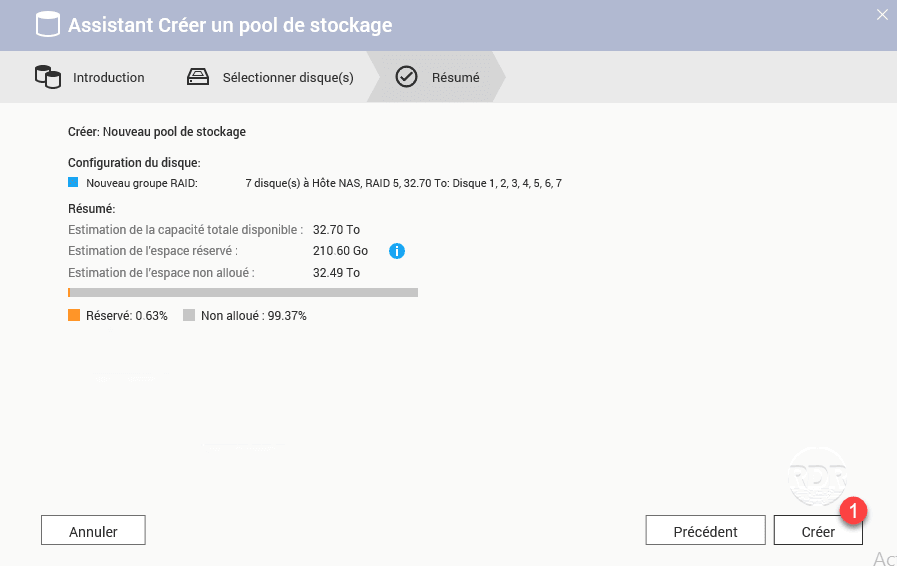

5. Le résumé de la configuration s’affiche. Cliquer sur Créer 1.
Wizard pool

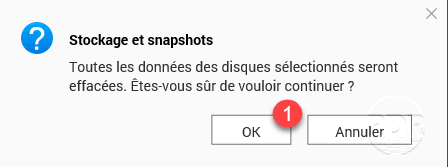

6. Confirmer l’action en cliquant sur OK 1
Alert message

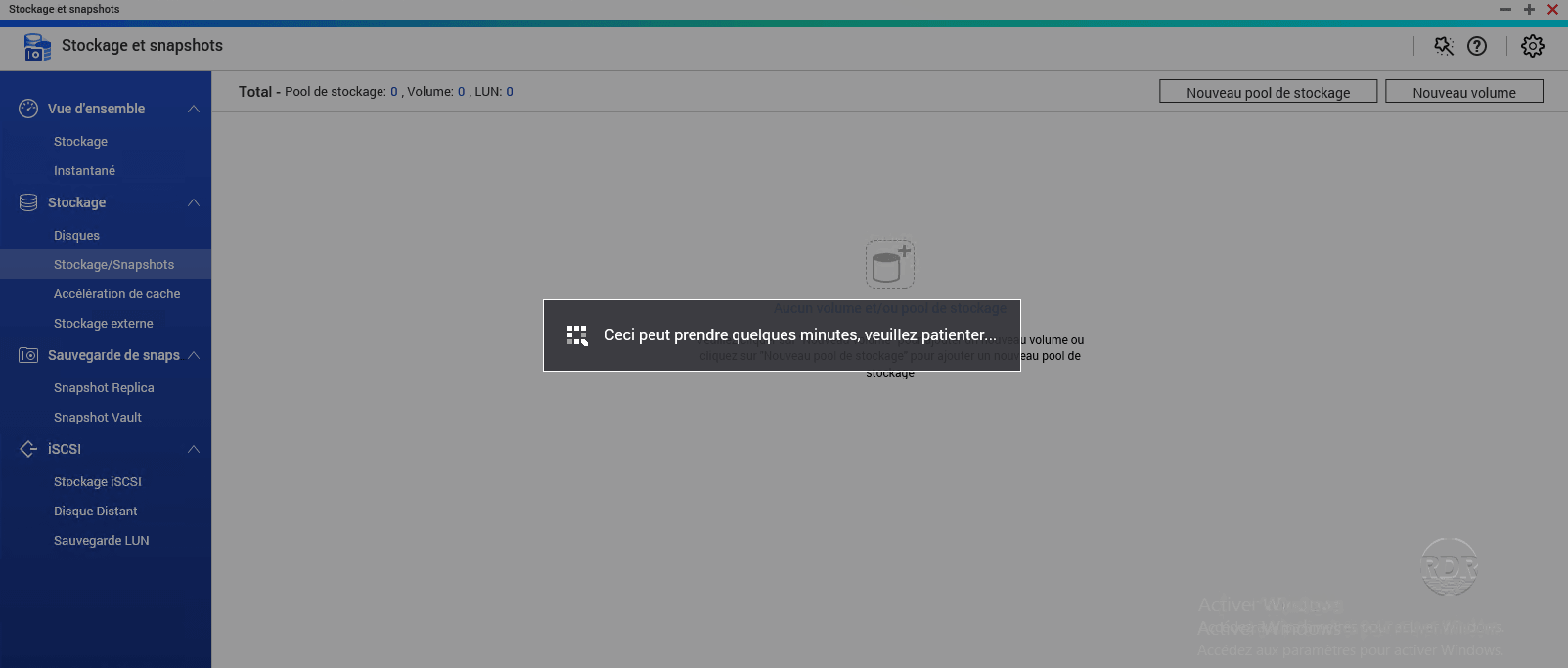

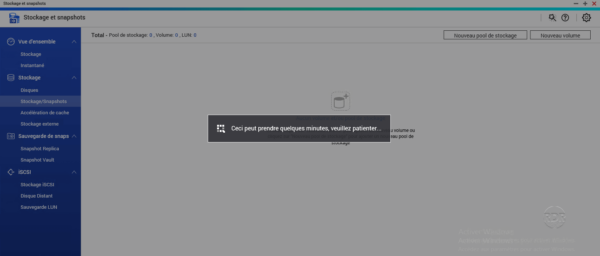

7. Patienter pendant la création.
pool being created

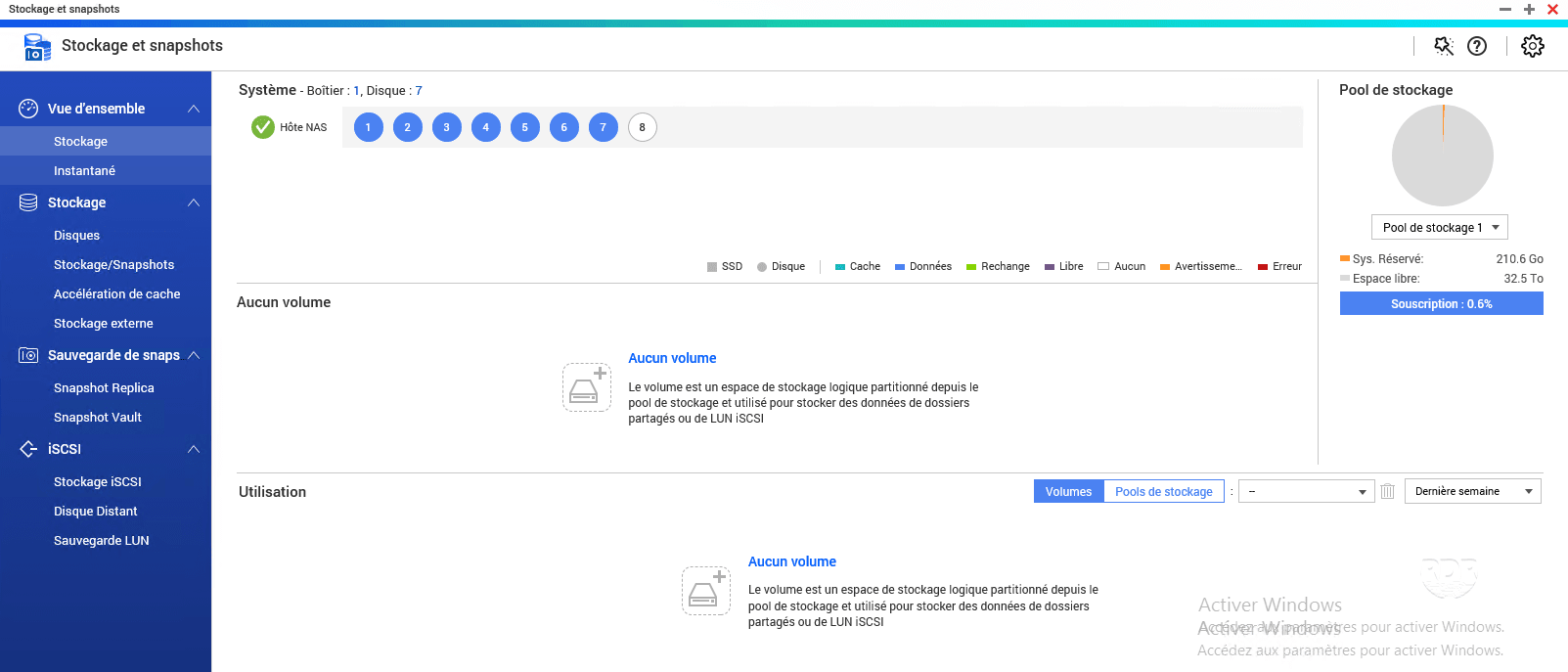

8. Le pool est créé.
Pool createdPool overview

Le pool de disque est créé, il faut maintenant ajouter les volumes dessus qui vont stocker les données.

Création du volume

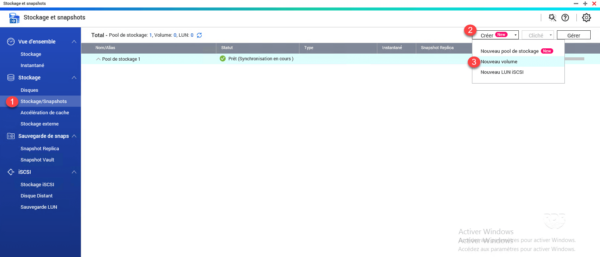

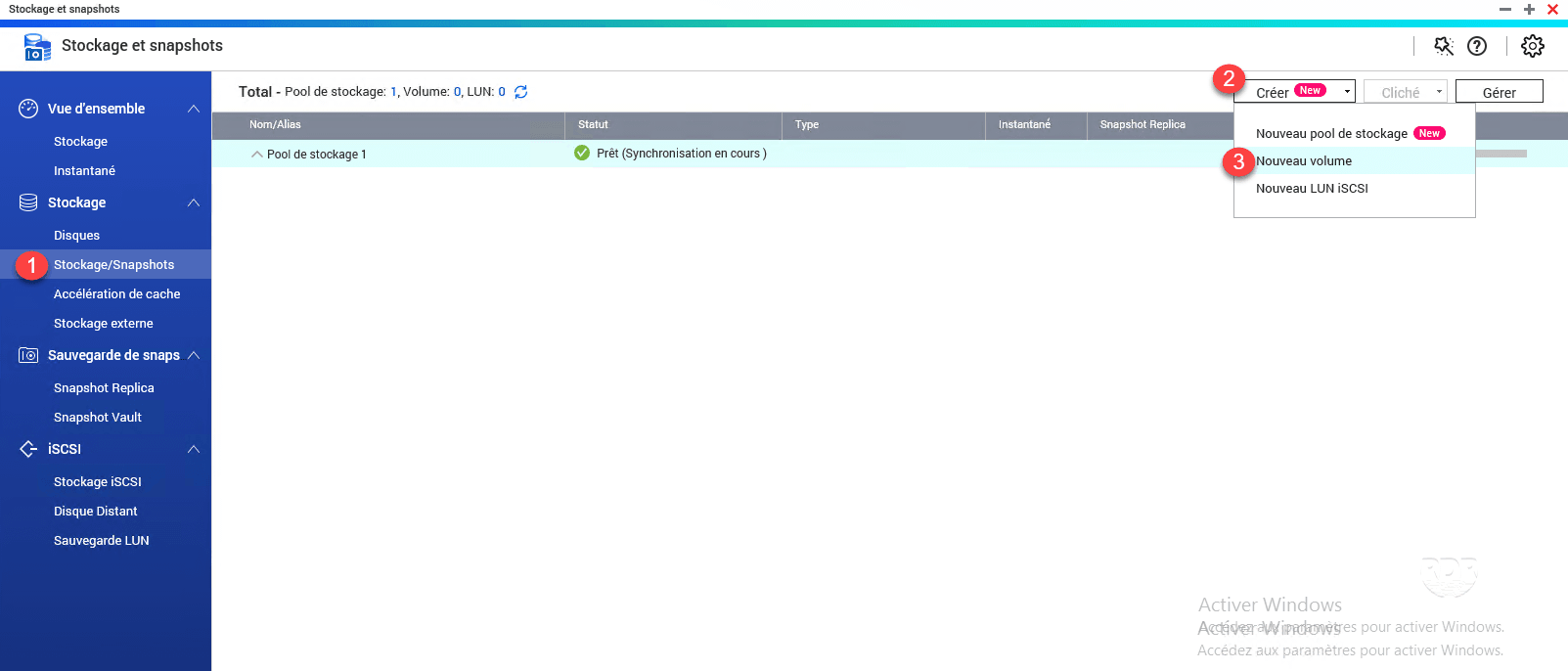

1. Depuis la gestion du stockage sur Stockage/Snapshots 1, cliquer sur Créer 2 puis Nouveau volume 3.
New volume

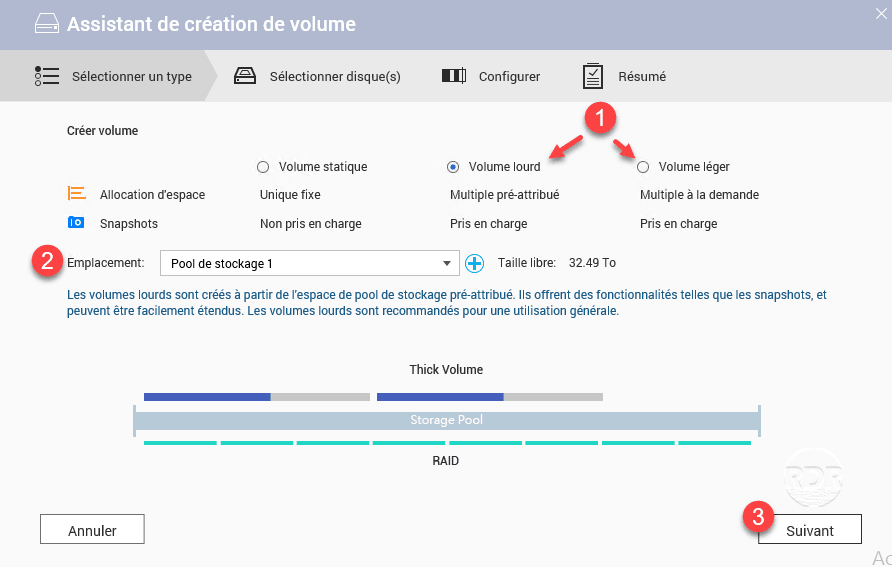

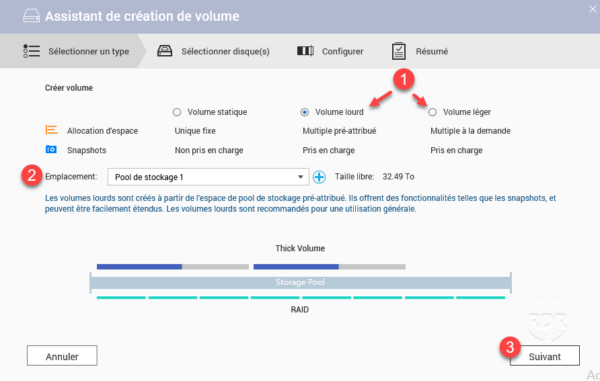

2. Choisir le type de volume (lourd ou léger) 1, sélectionner le pool 2 puis cliquer sur Suivant 3.
Volume type

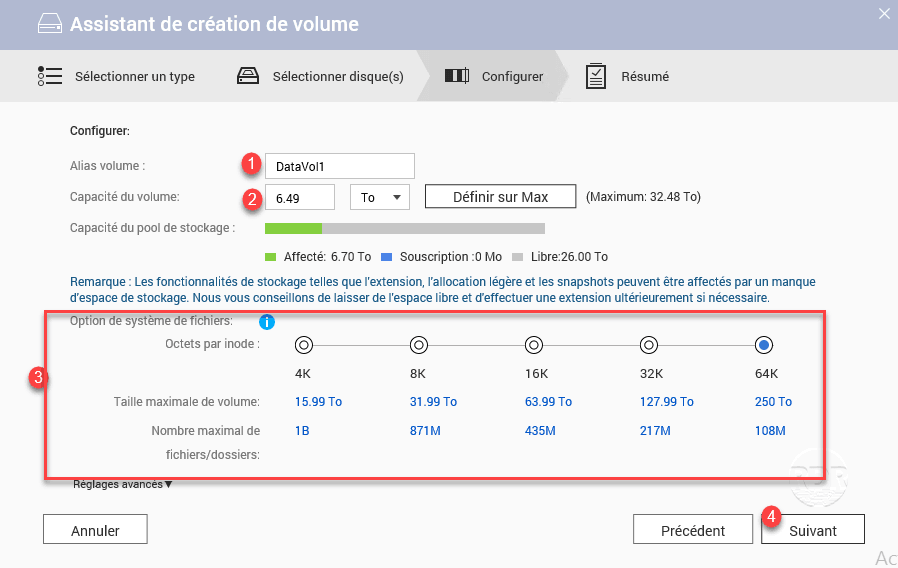

3. Configurer le volume : nom 1 / taille 2 / système de fichiers 3 et cliquer sur Suivant 4.
Configure volume

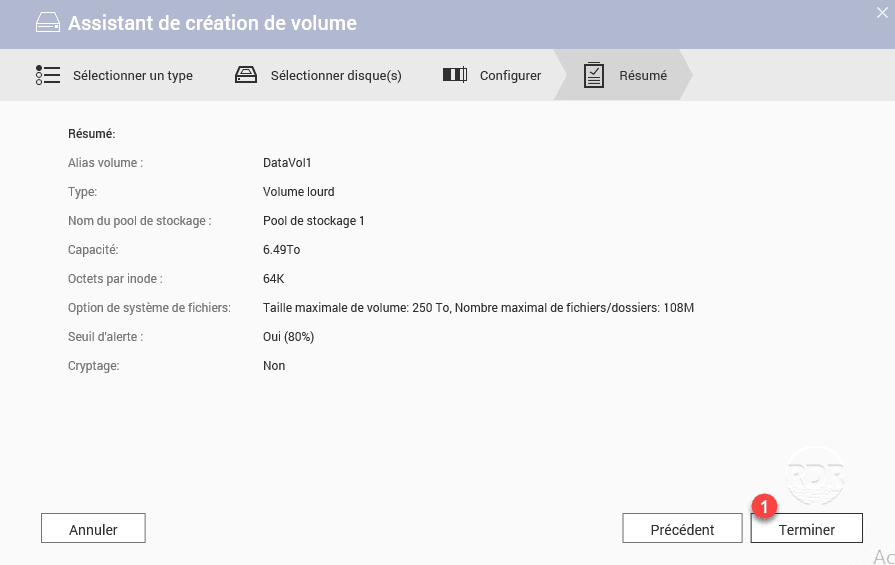

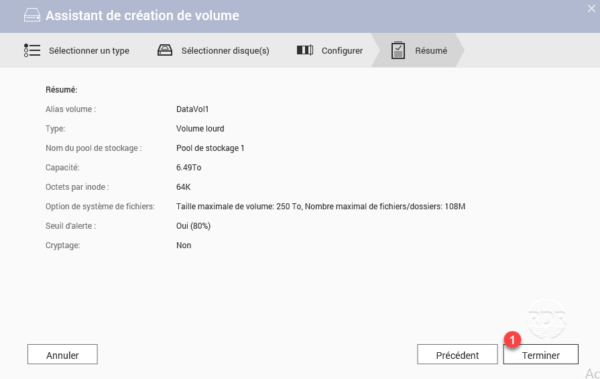

4. Confirmer la création en cliquant sur Terminer 1.
Resume new volume

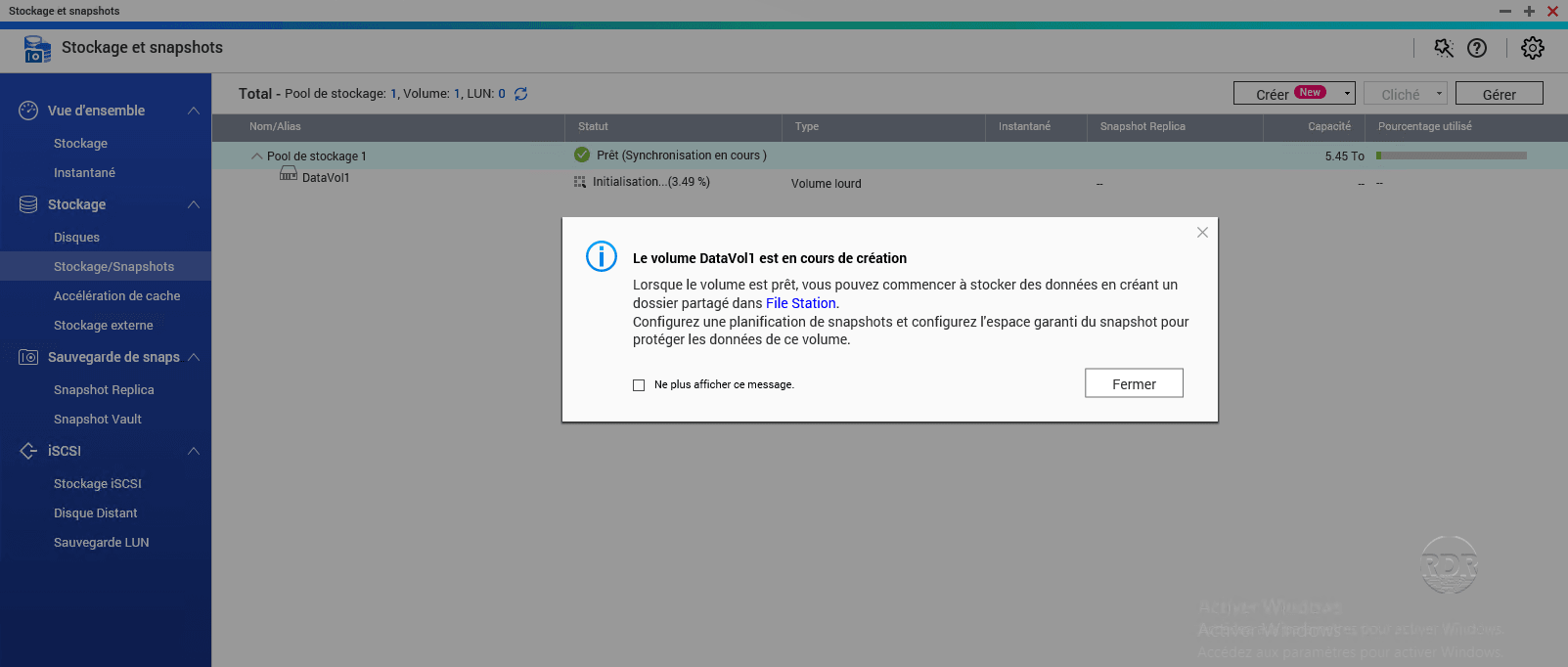

5. Patienter pendant la création du volume …

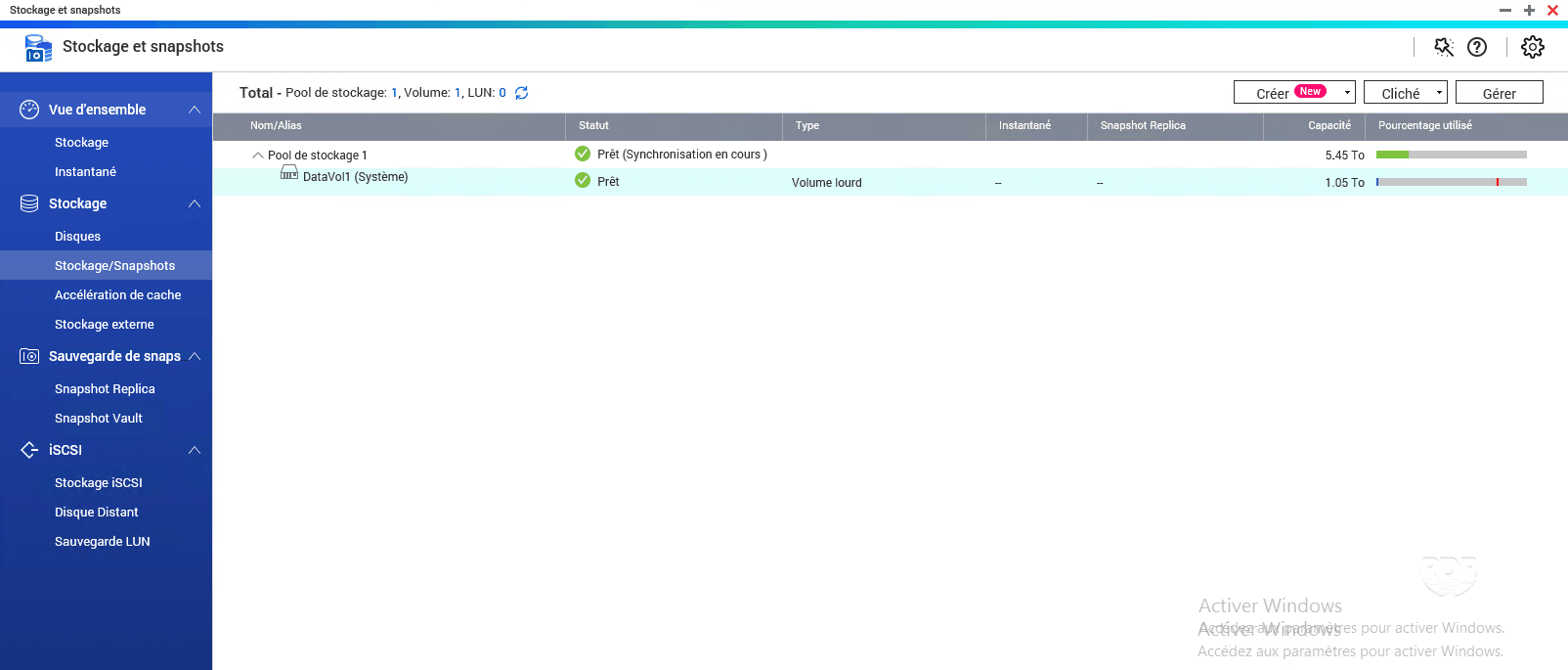

6. La volume est prêt.
Volume created

Volume statique en RAID

Afin de pouvoir créer un volume statique, il est nécessaire d’avoir des disques de libre (hors pool et non attribué à un volume statique).

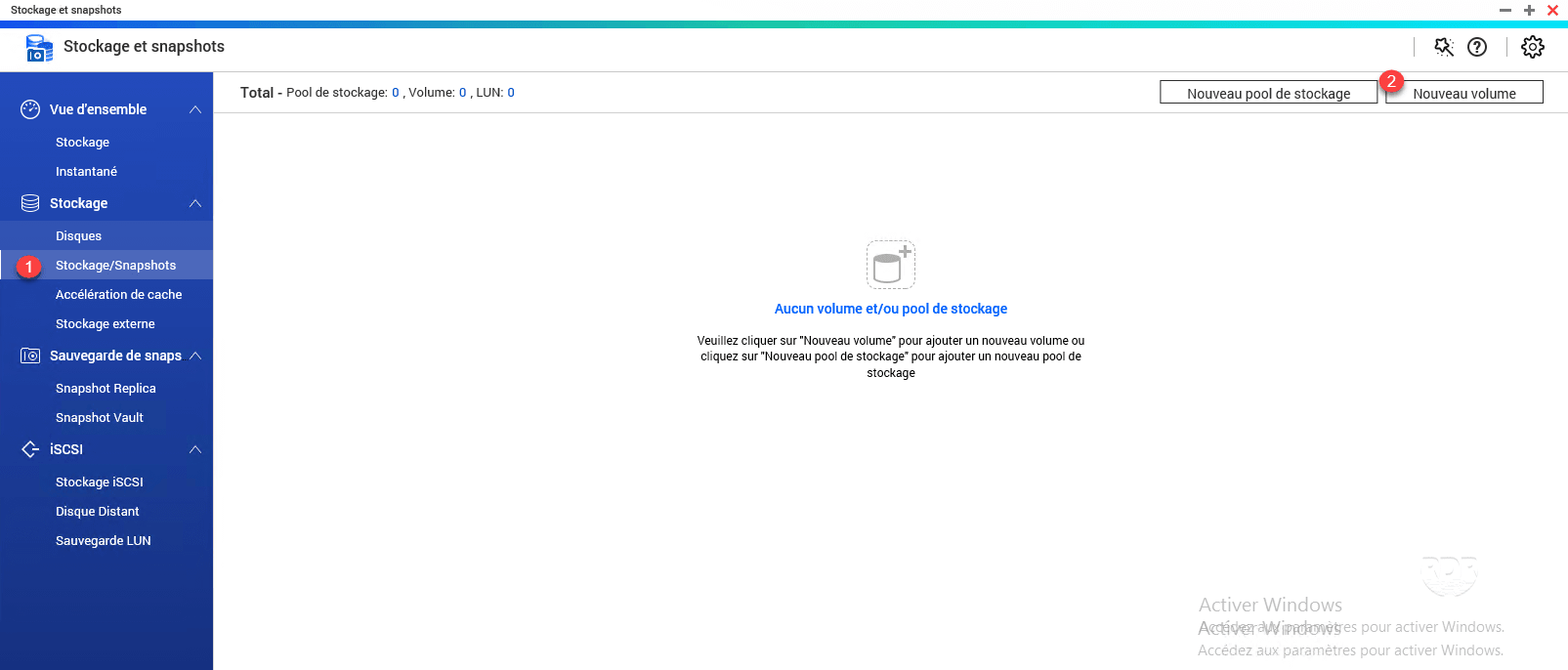

1. Sur la page de gestion du stockage, aller sur Stockage/Snapshots 1 et cliquer sur Nouveau volume 2.
New volume

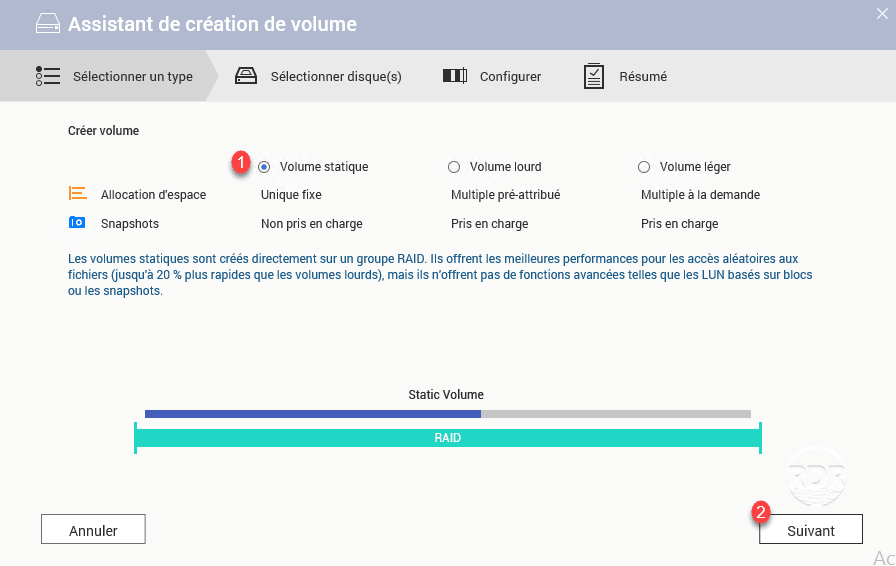

2. Sélectionner volume statique 1 et cliquer sur Suivant 2.
Wizard volume

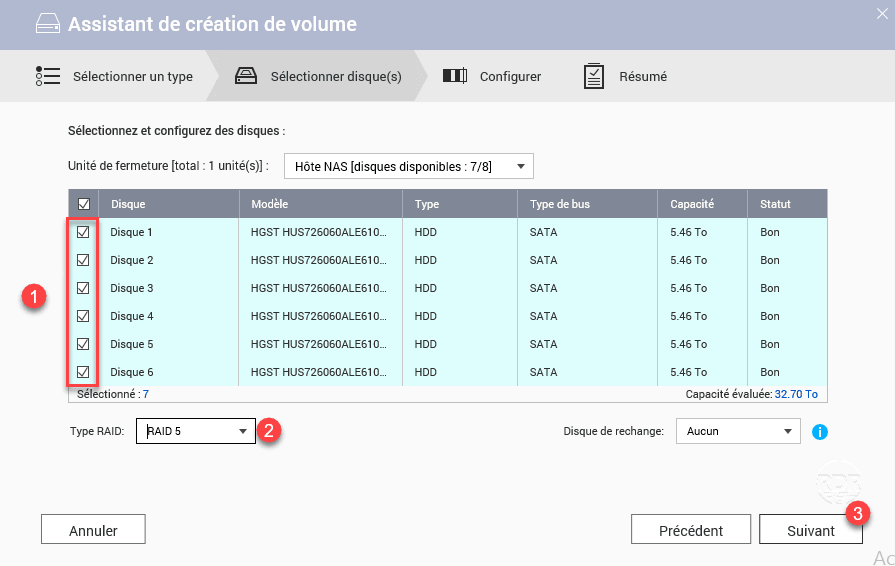

3. Sélectionner les disques 1, les types de RAID 2 et cliquer sur Suivant 3.
Configure volume

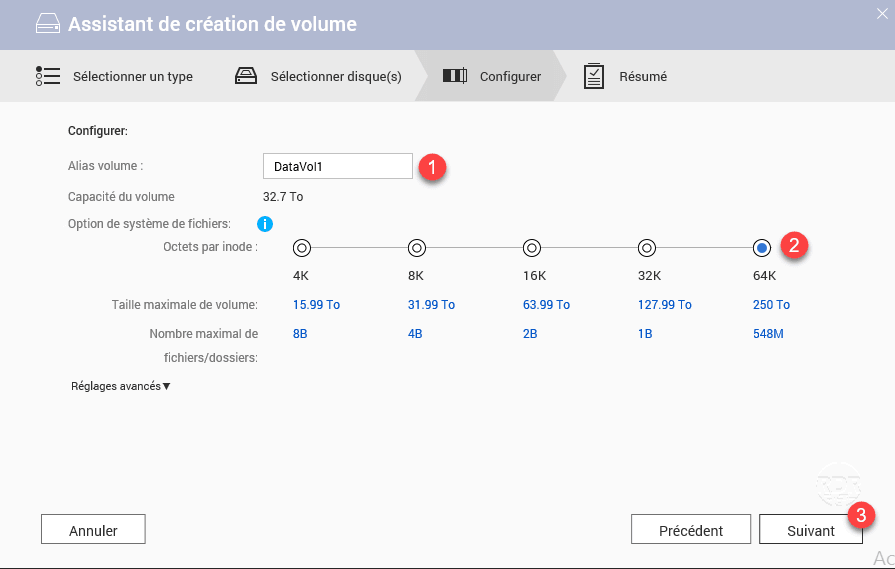

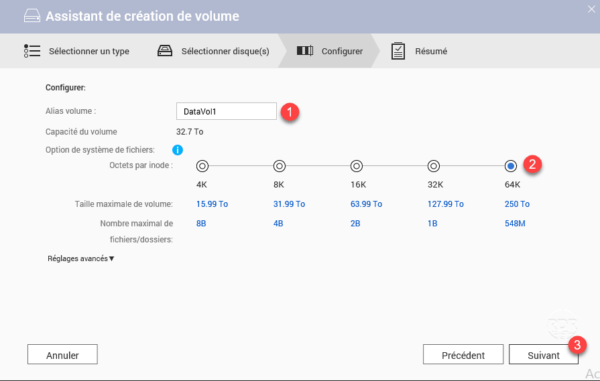

4. Changer le nom du volume si nécessaire 1, configurer le système de fichiers 2 et cliquer sur Suivant 3.
Configure volume

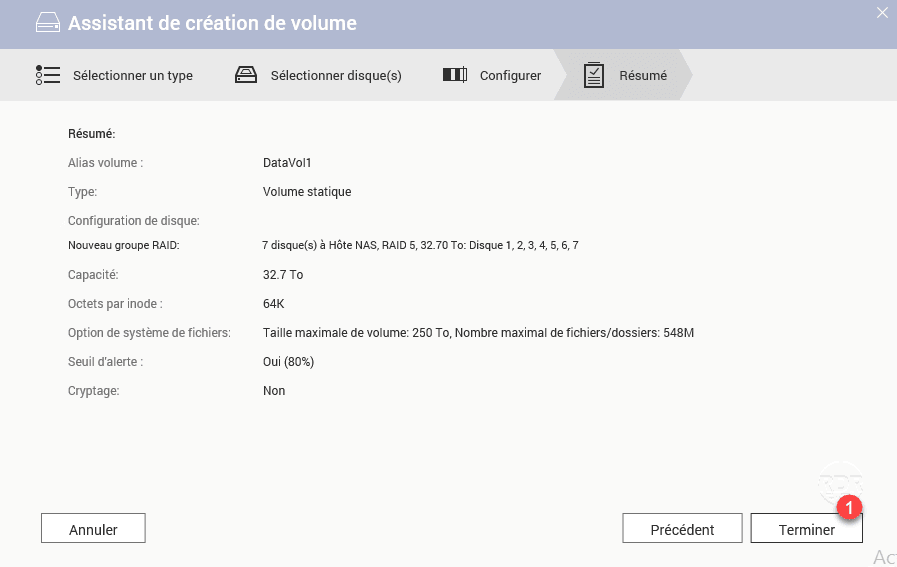

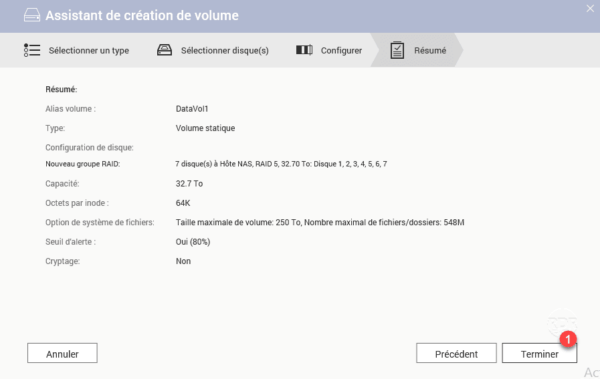

5. Un résumé de la configuration s’affiche, cliquer sur Terminer 1 pour lancer la création du volume.
Confirm volume creation

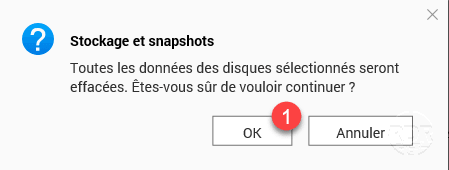

6. Confirmer la création en cliquant sur OK 1.
Confirm new volume

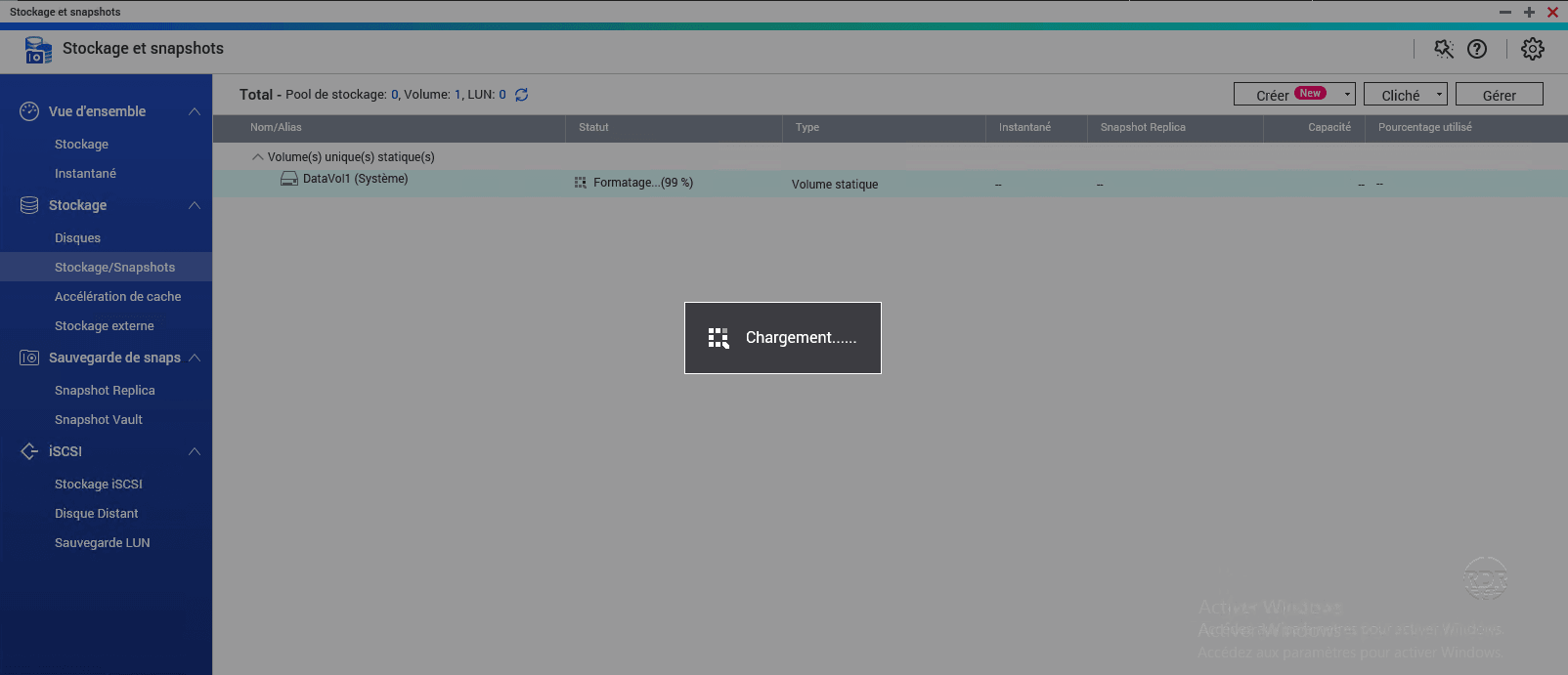

7. Patienter pendant la création du volume de stockage.
Wait while creating the volume Wait while creating the volume

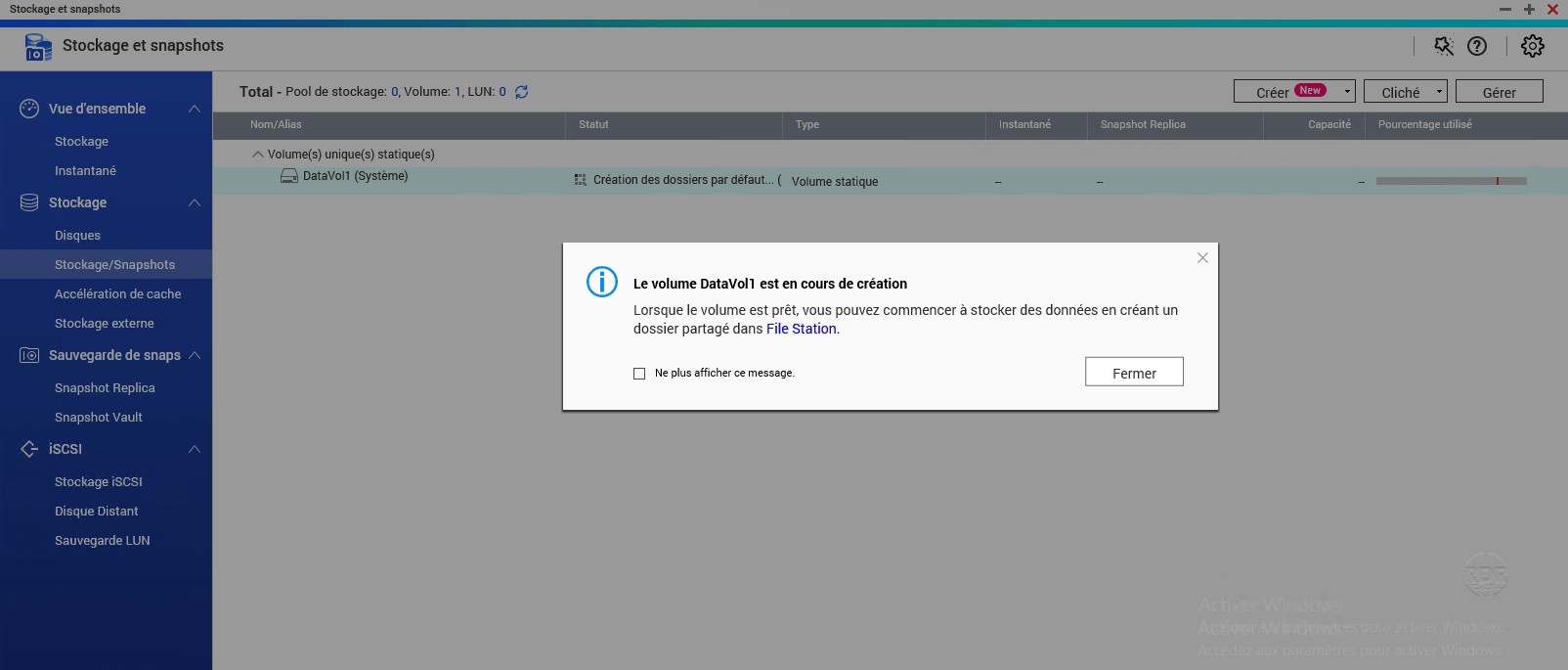

Fermer les messages d’informations qui s’ouvre durant l’opération.

8. Le volume est créé et en cours d’optimisation, il est possible de commencer à utiliser le stockage disponible sur le volume avec des performances dégradés.
Volume created

Conclusion

Le choix du type de volume est quelque chose d’important, car il est difficile après de le changer. Avant de créer un volume, il faut définir à quoi celui-ci va servir.

Voici 2 exemples d’utilisations que je préconise :

  • Stockage de sauvegarde de machine virtuelle : volume statique
  • Partage de fichiers ou sauvegarde de type robocopy : Pool + volume lourd  pour profiter des snapshots.

Pour ce qui est du stockage de machine virtuelle pour Hyper-V ou VMware, je préfère utiliser des solutions SAN qui sont à mon avis plus fiable et performant.
