Dans ce tutoriel, je vais vous expliquer comment configurer la réplication d’une LUN entre NAS de la marque QNAP.
La réplication d’une LUN sur un autre NAS va permettre de « sauvegarder » une LUN qui se trouve sur un NAS afin d’en avoir une copie sur un autre NAS.
Ce réplica (copie) pourra être utilise en cas de défaillance du premier où en cas d’attaque pour restaurer des données.
La réplication des LUN s’appuie sur les snapshots, de ce fait il faut prévoir assez d’espace sur le NAS pour le stockage de la LUN et des snapshots.
Si vous souhaitez utiliser ce système en tant que sauvegarde et comme protection contre les cryptolockers, je vous conseille d’allouer à minima la taille des LUN comme espace réserver pour les snapshots, car en cas d’une attaque par cryptlocker qui chifferait l’ensemble de l’espace disque, cela implique un snapshot de la taille de LUN.

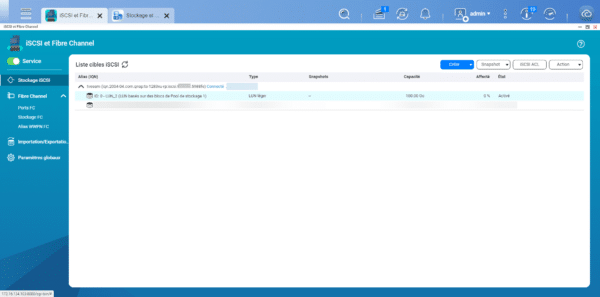

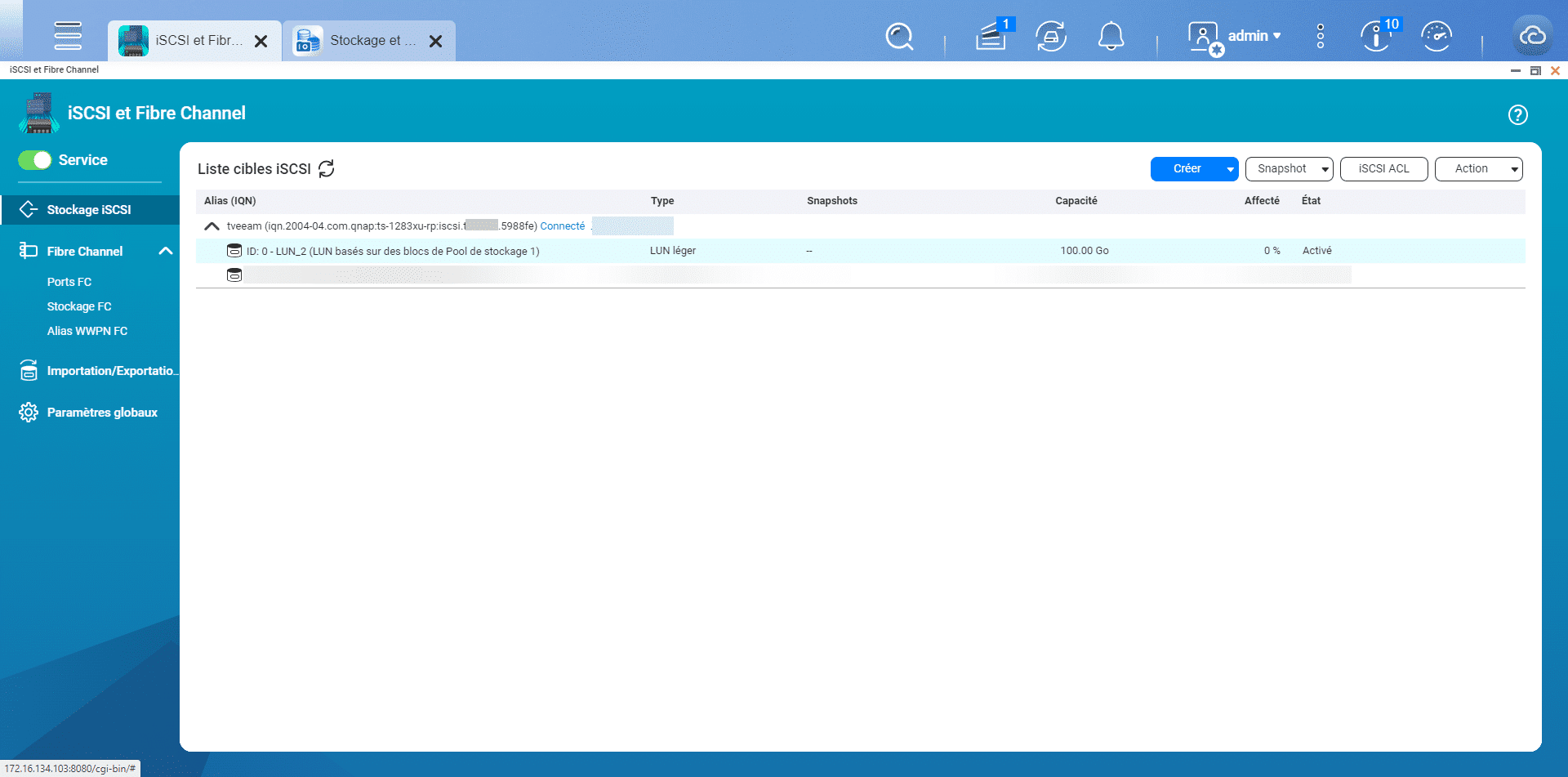

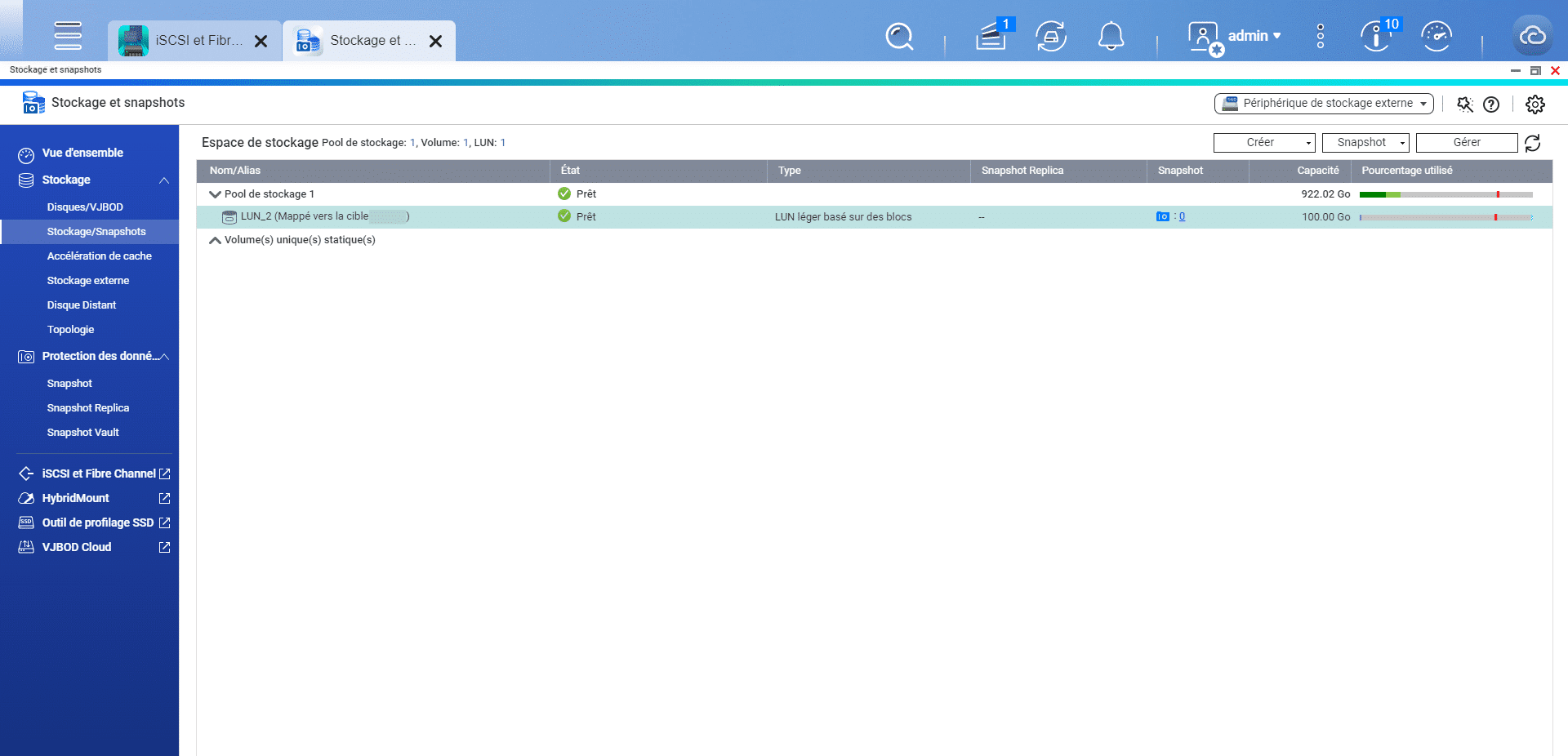

Dans ce tutoriel, je vais répliquer la LUN : LUN_2 :
Configurer la réplication

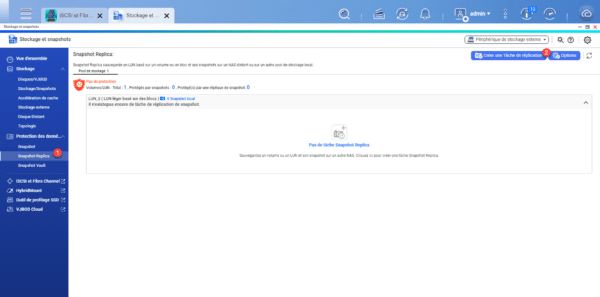

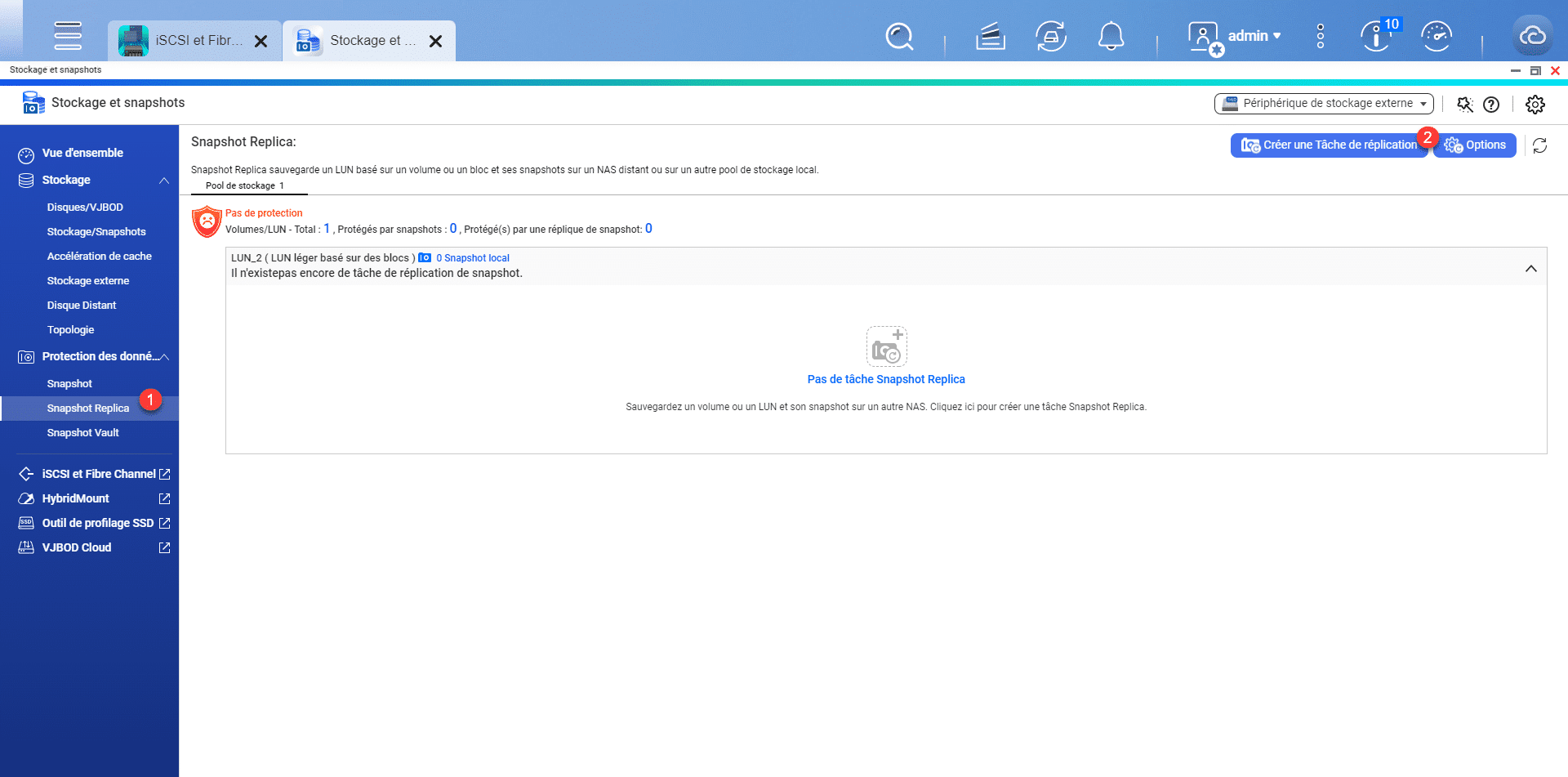

Depuis l’application Srockage et snapshots, aller sur Snapshot Replica 1 cliquer sur le bouton Créer une Tâche de réplication 2.

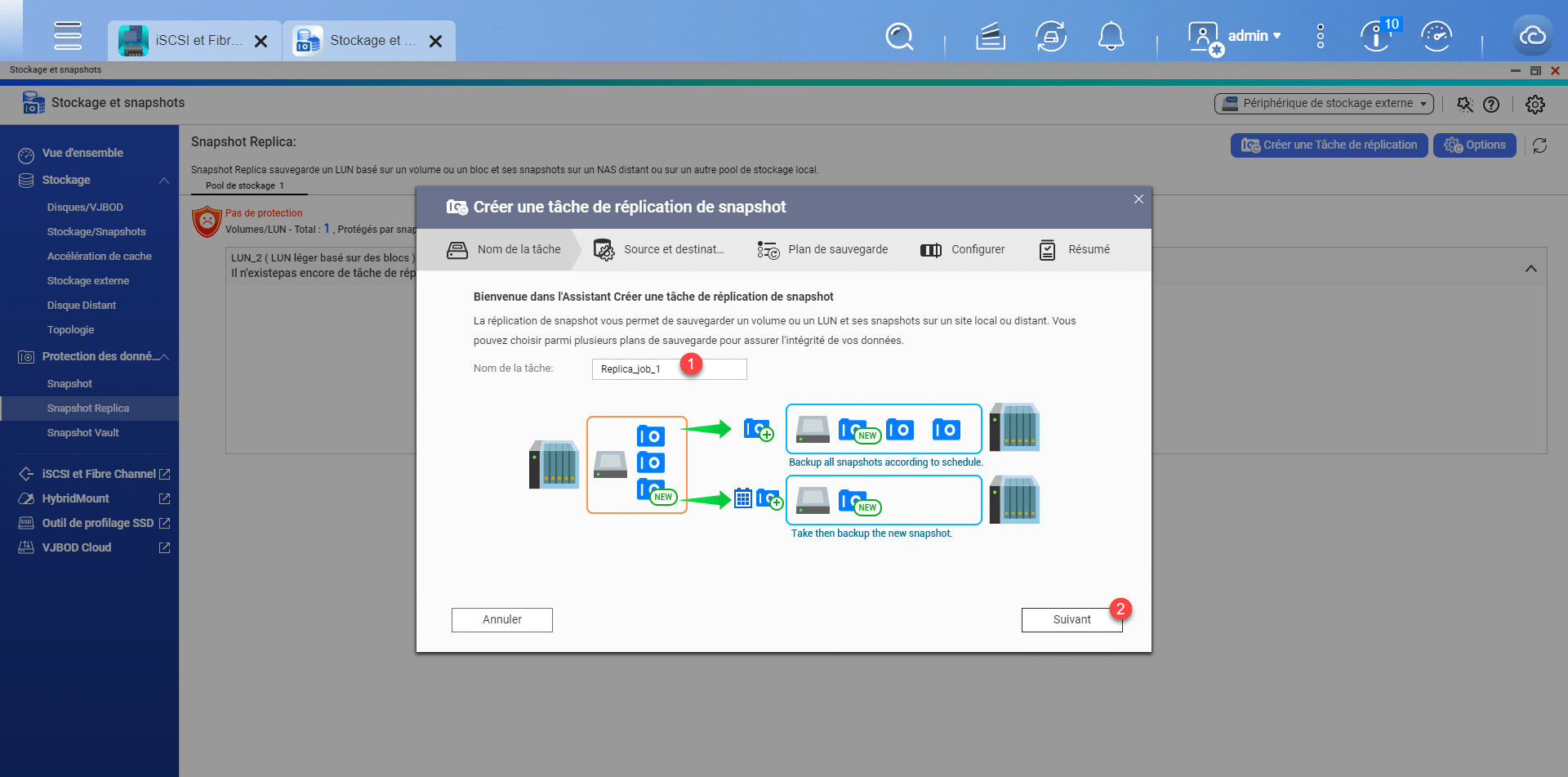

Un assistant s’ouvre pour configurer la réplication; commencer par nommer la tâche de réplication 1 puis cliquer sur le bouton Suivant 2.

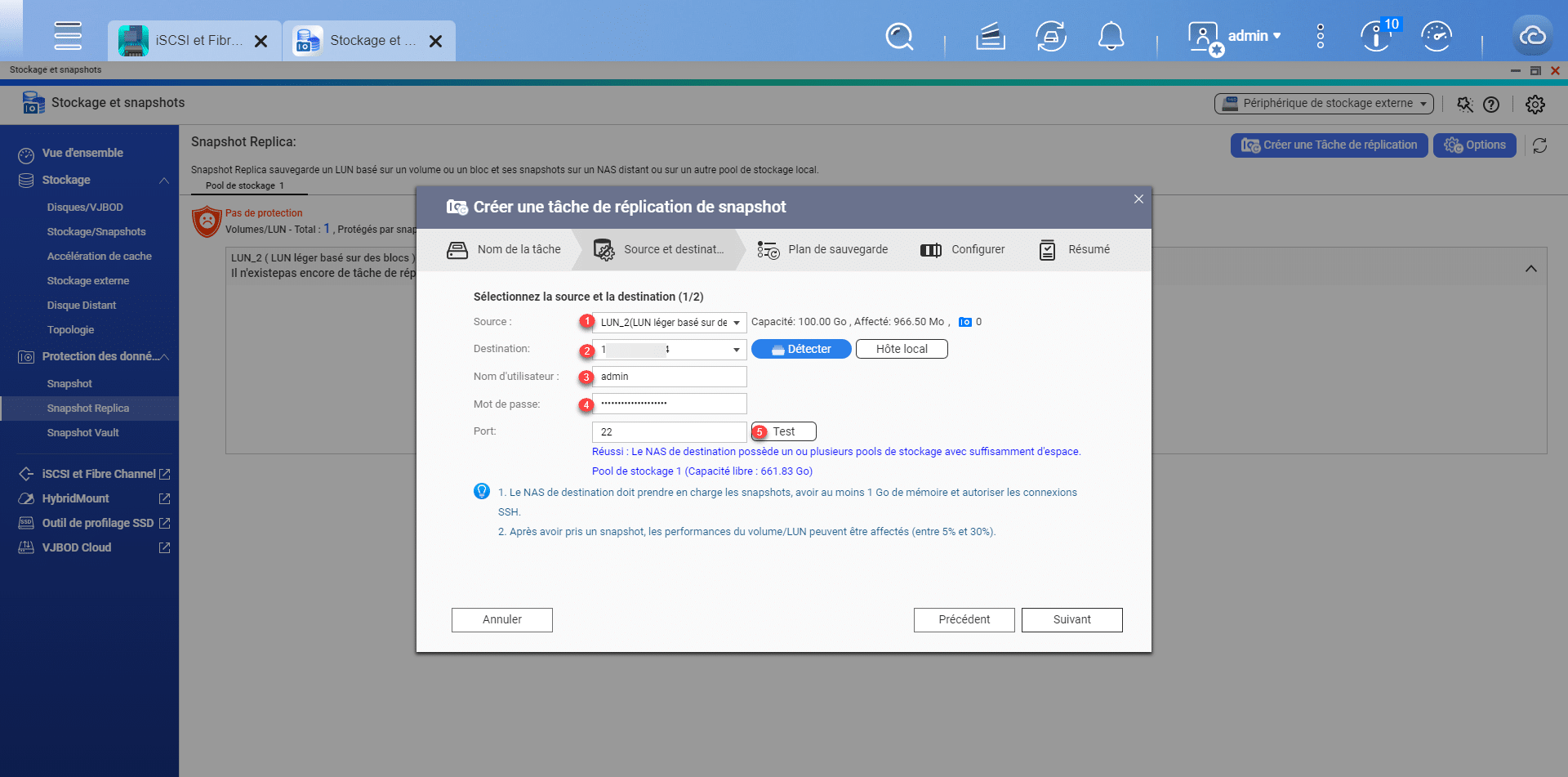

A cette étape, on va indiquer la LUN que l’on souhaite répliquée et le NAS de destination. Sélectionner la LUN 1 dans le champ source, indiquer l’adresse IP 2 du NAS distant, ainsi qu’un compte utilisateur 3 et le mot de passe 4. Cliquer sur le bouton Test 5 pour vérifier que le NAS source se connecte au NAS de destination.

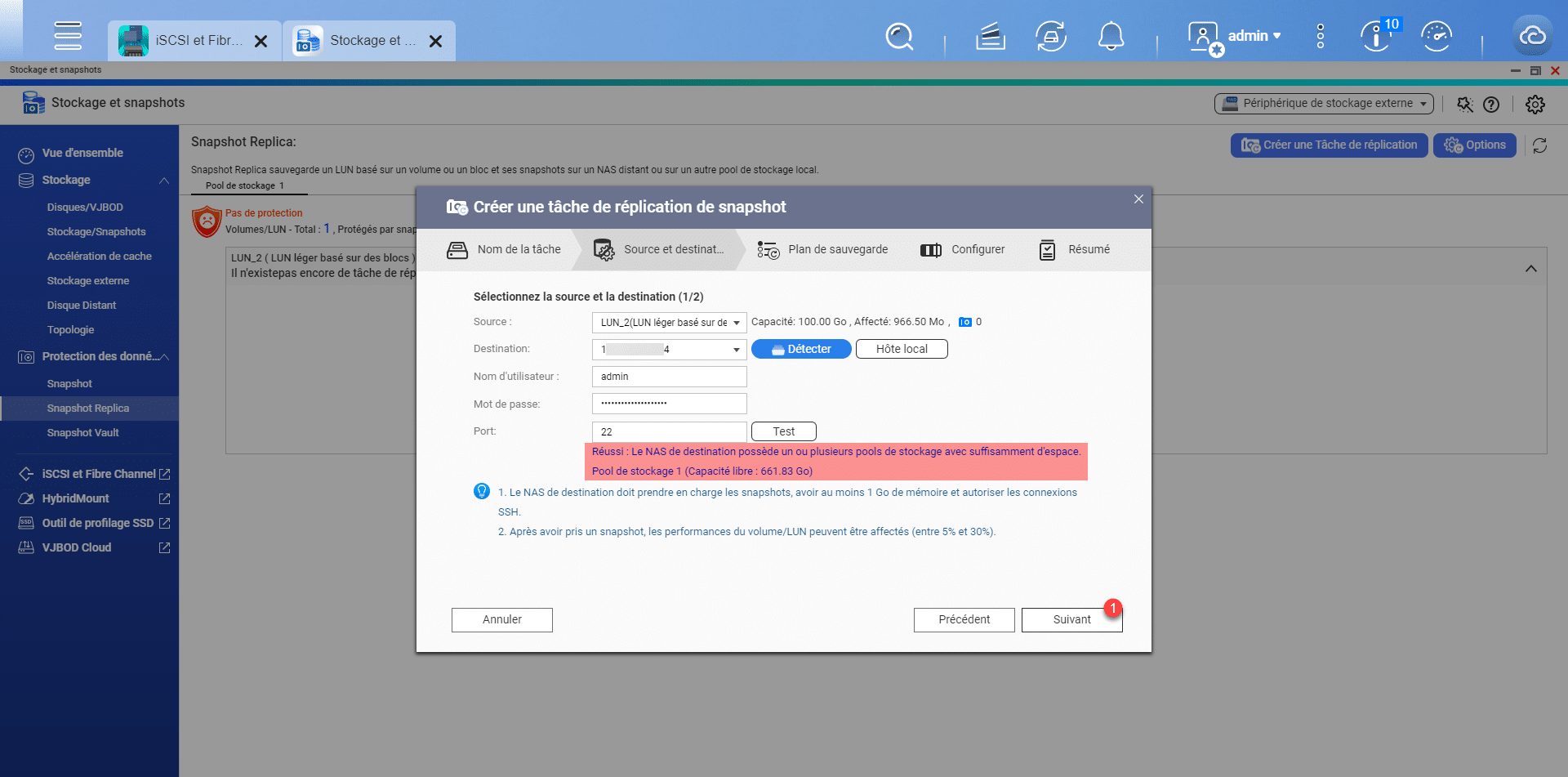

Si la connexion réussi, cliquer sur le bouton Suivant 1.

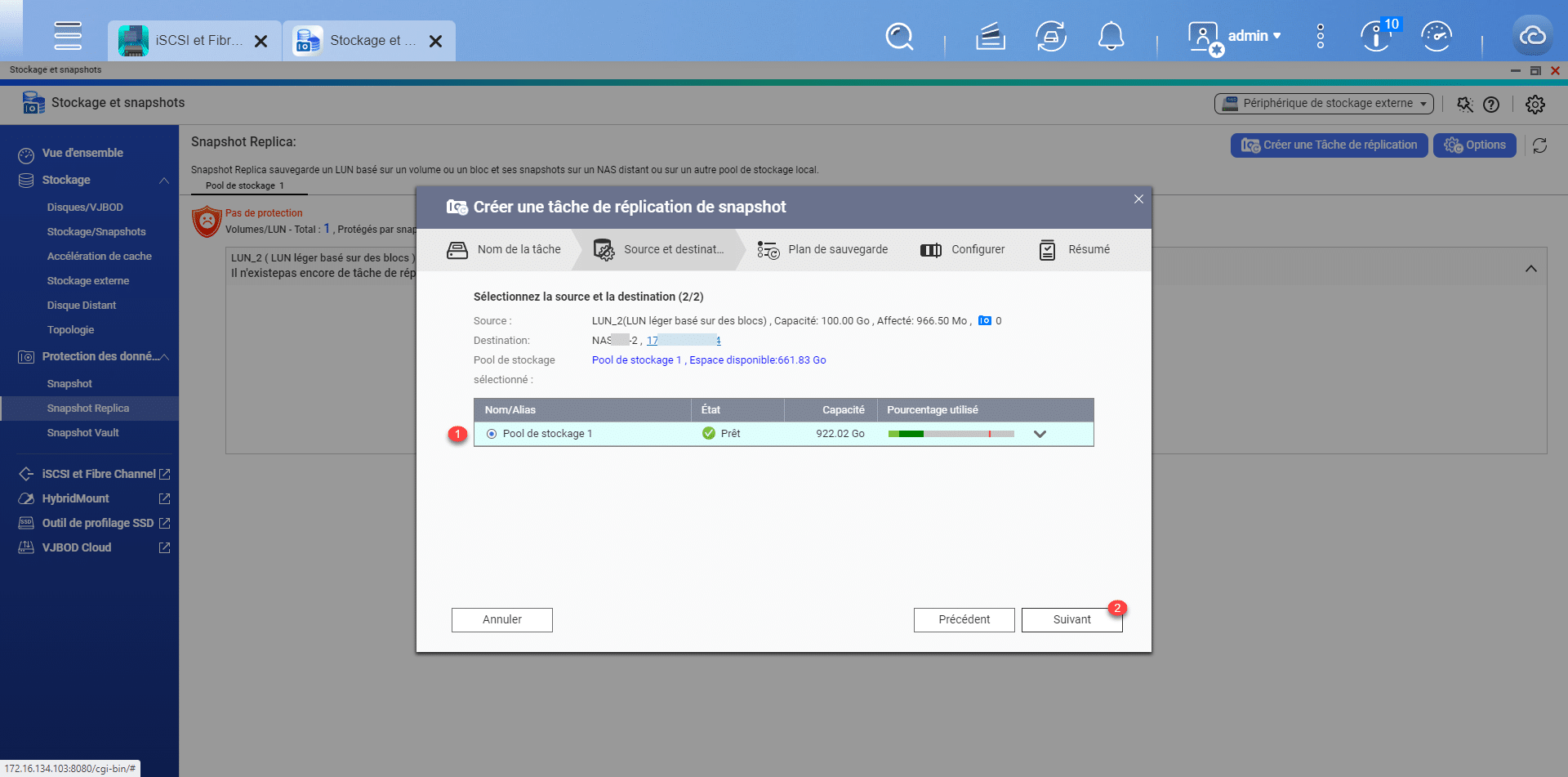

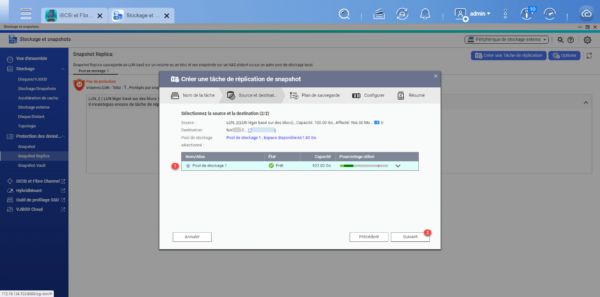

Sélectionner le pool de stockage 1 sur le NAS distant puis cliquer sur Suivant 2.

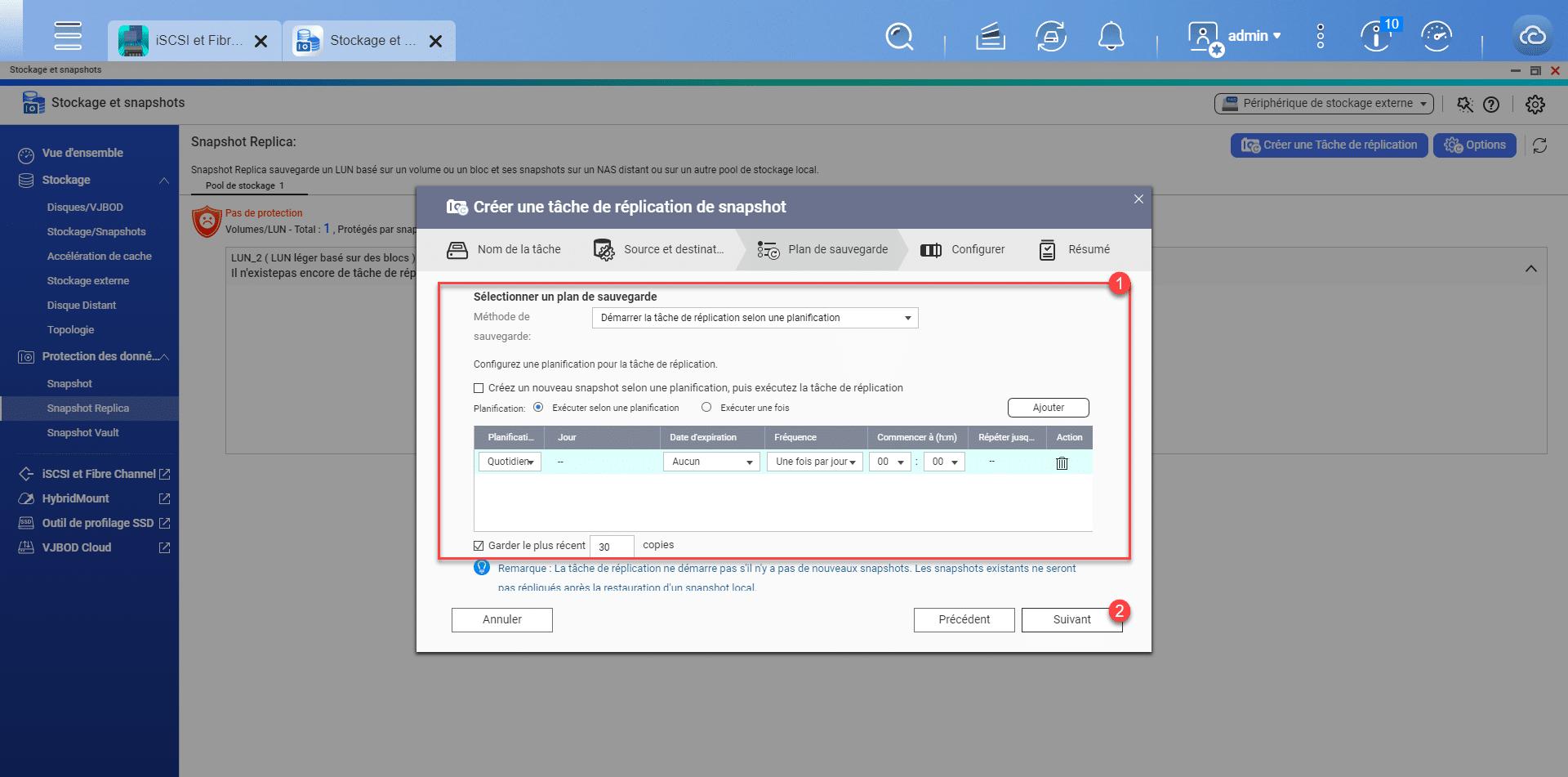

Configurer le plan de sauvegarde 1 puis cliquer sur Suivant 2.

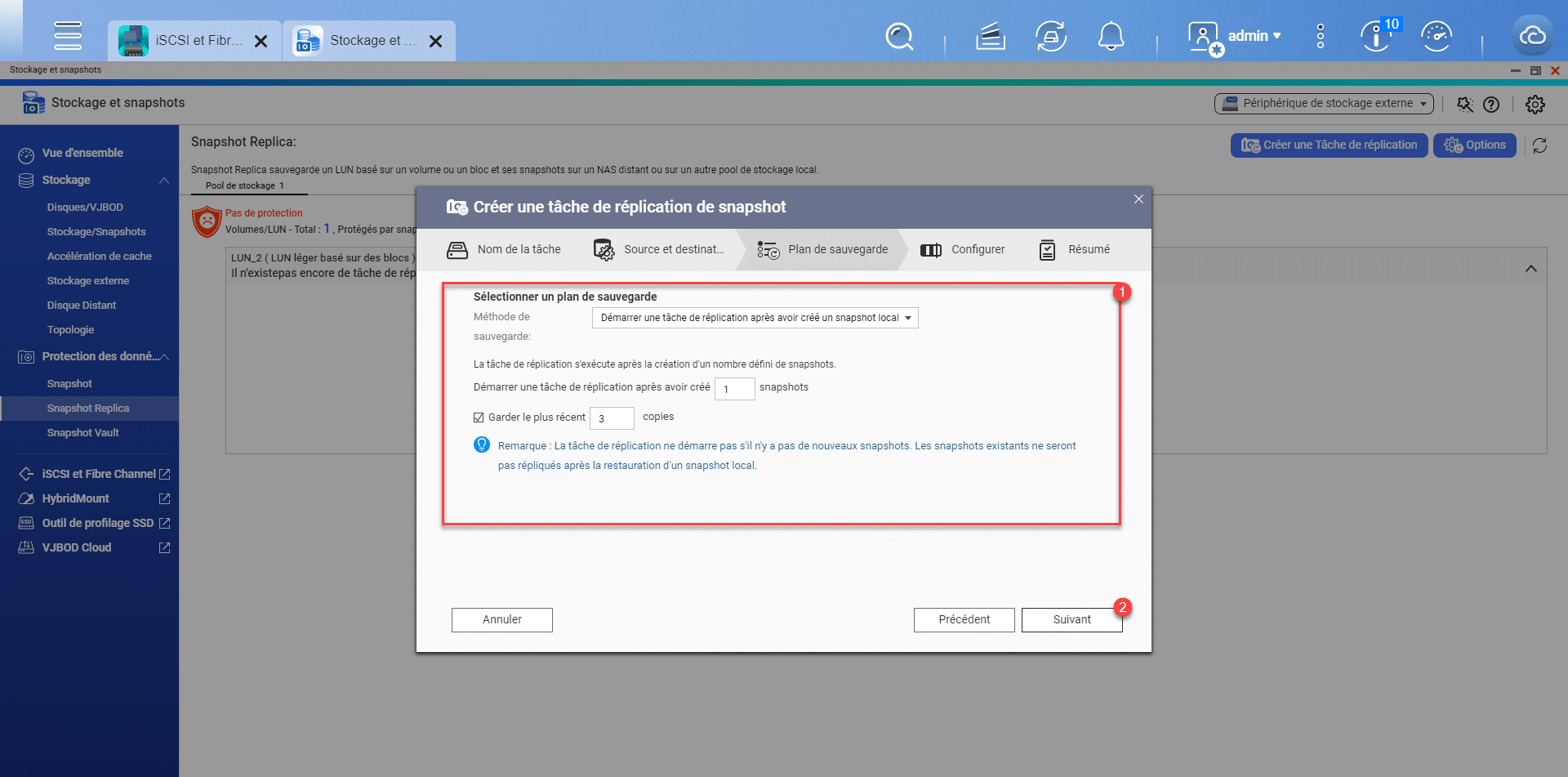

Vous avez deux choix, soit effectuer la réplication à heure fixe où effectuer la réplication dès qu’un snapshot est effectuée.

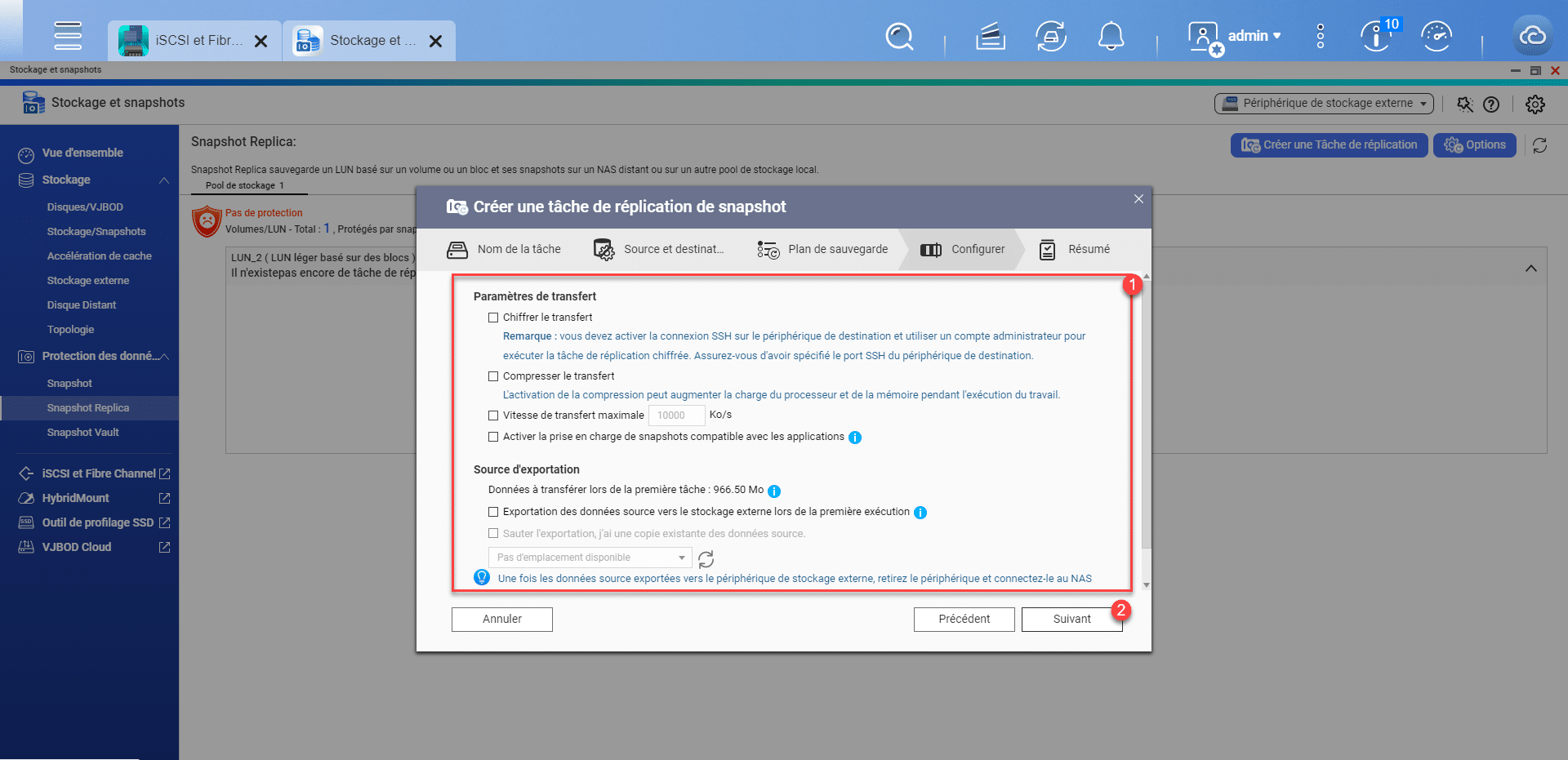

Si nécessaire ajuster les paramètres de la tâche 1 puis cliquer sur Suivant 2.

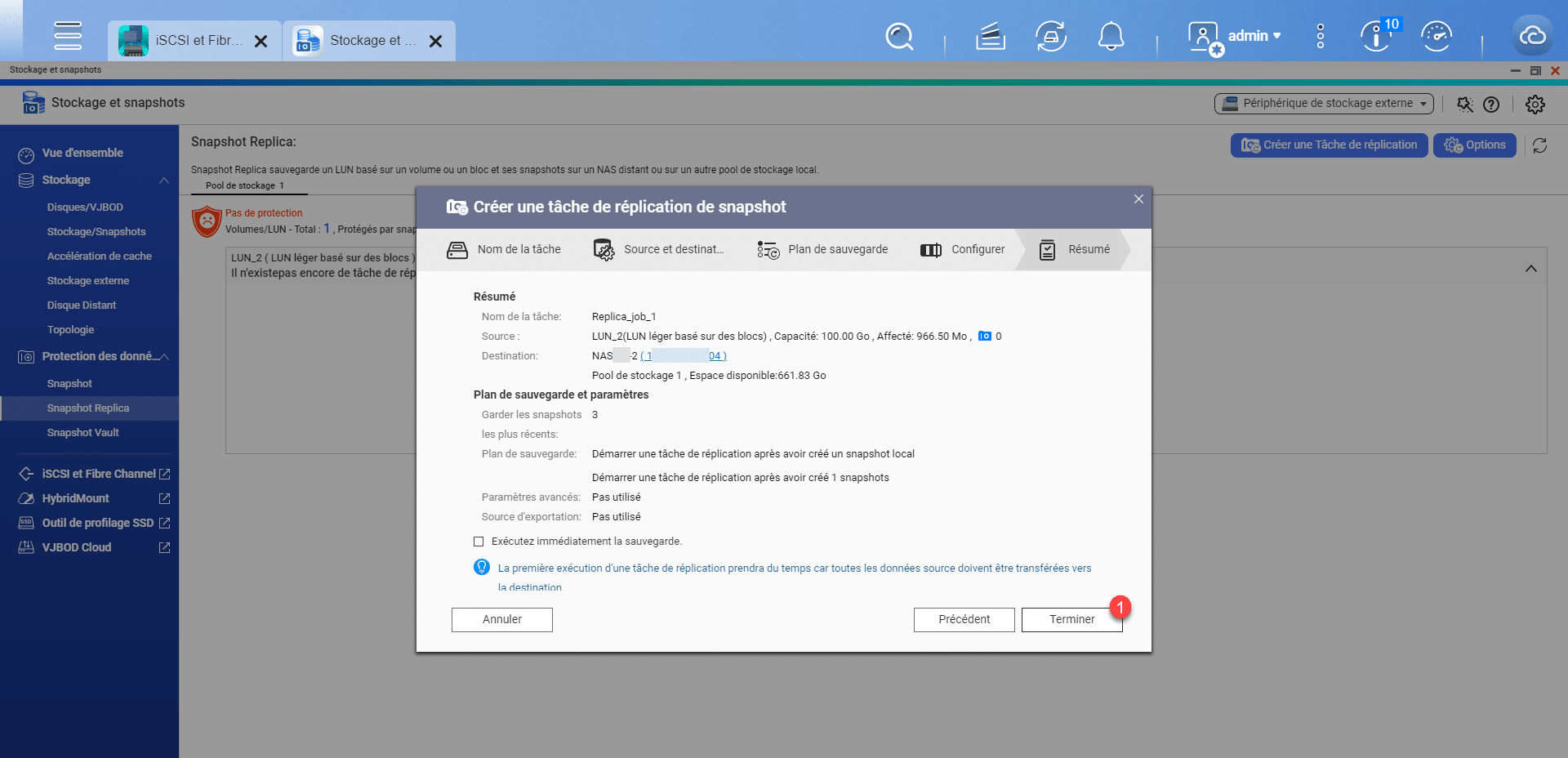

La configuration de la tâche est terminée, un résumé s’affiche, cliquer sur Terminer 1 pour la créer.

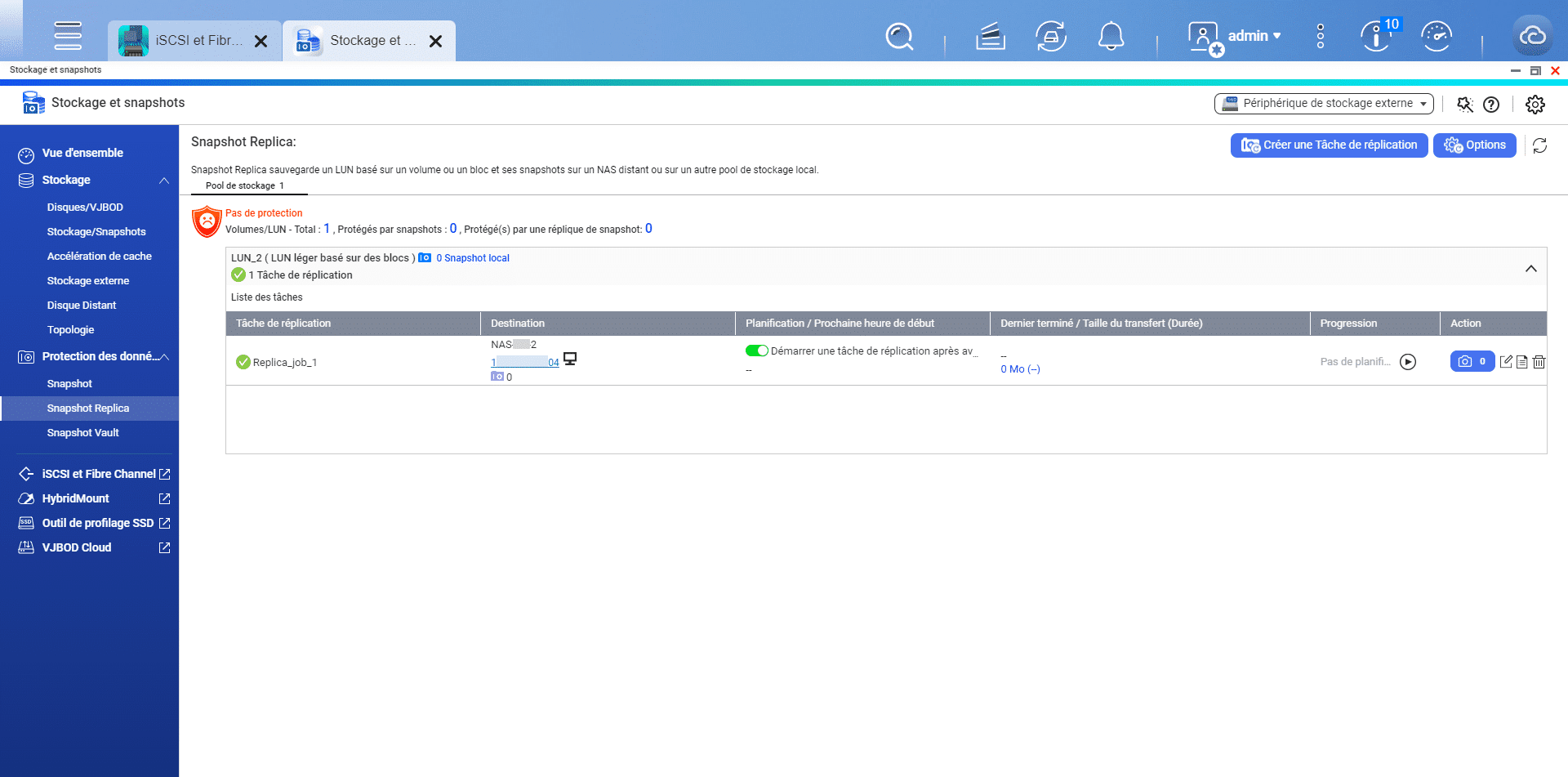

La tâche de réplication est créée.
Si vous le souhaitez, vous pouvez lancer la réplication initiale en cliquant sur la flèche, cette action va créer un premier snapshot de LUN puis envoyer la réplication sur le NAS distant.
Configurer la planification des snapshots

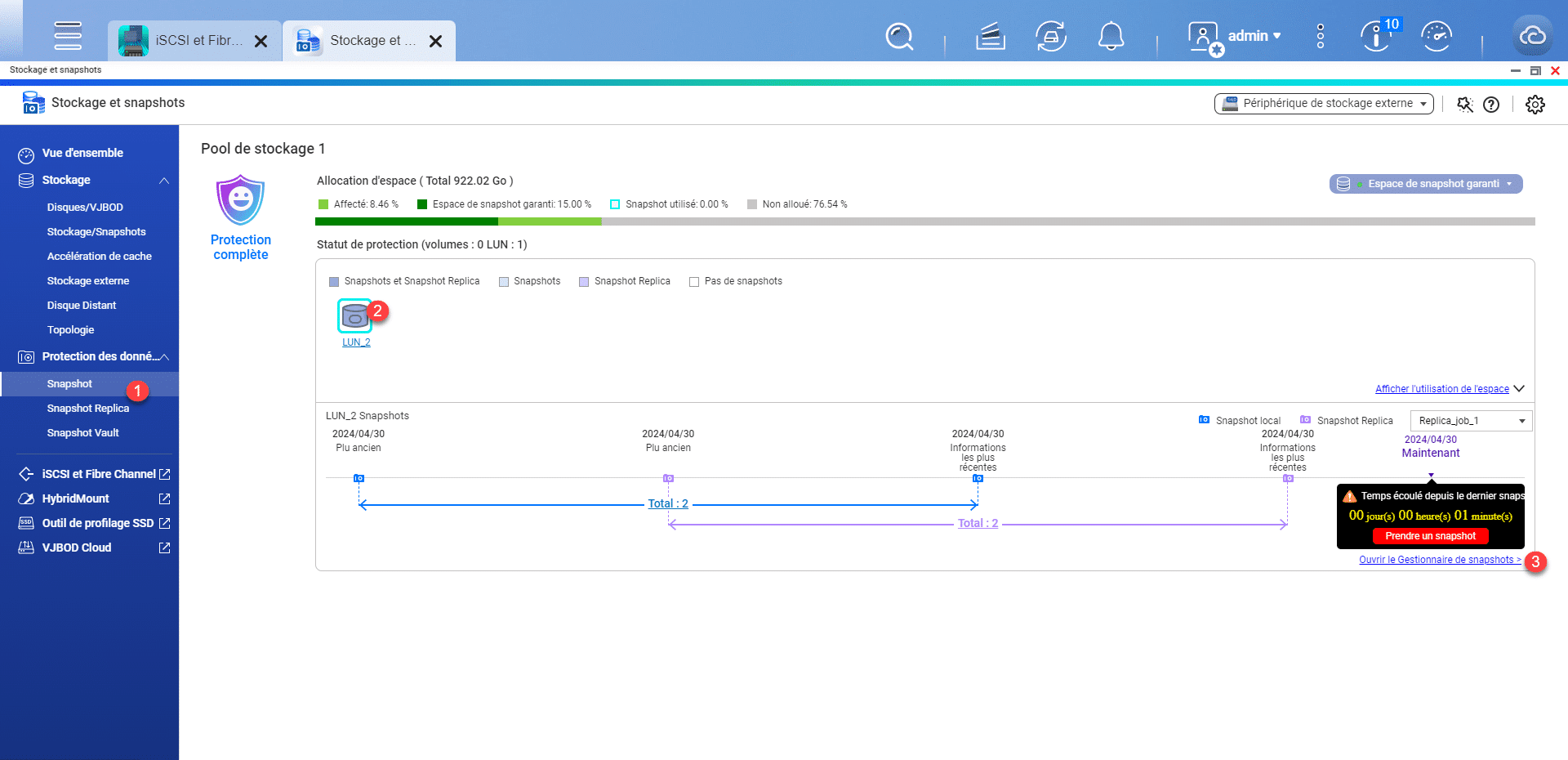

Depuis le NAS Qnap source, dans l’application Stockage et snapshots, aller sur Snapshot 1, sélectionner la LUN 2 et cliquer sur Ouvrir le Gestionnaire de snapshots 3.

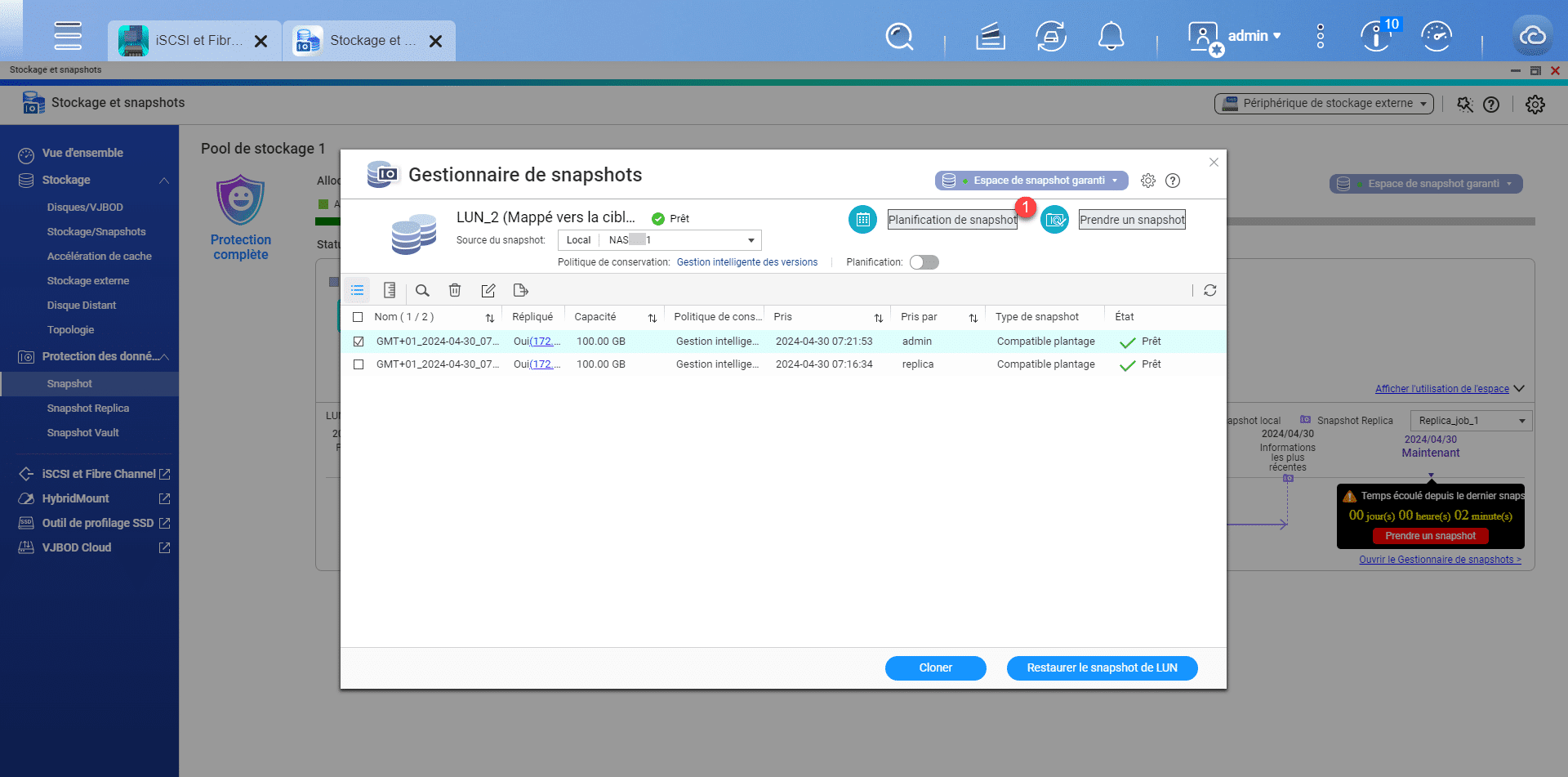

Le gestionnaire de snapshots s’ouvre, cliquer sur Planification de snapshot 1.

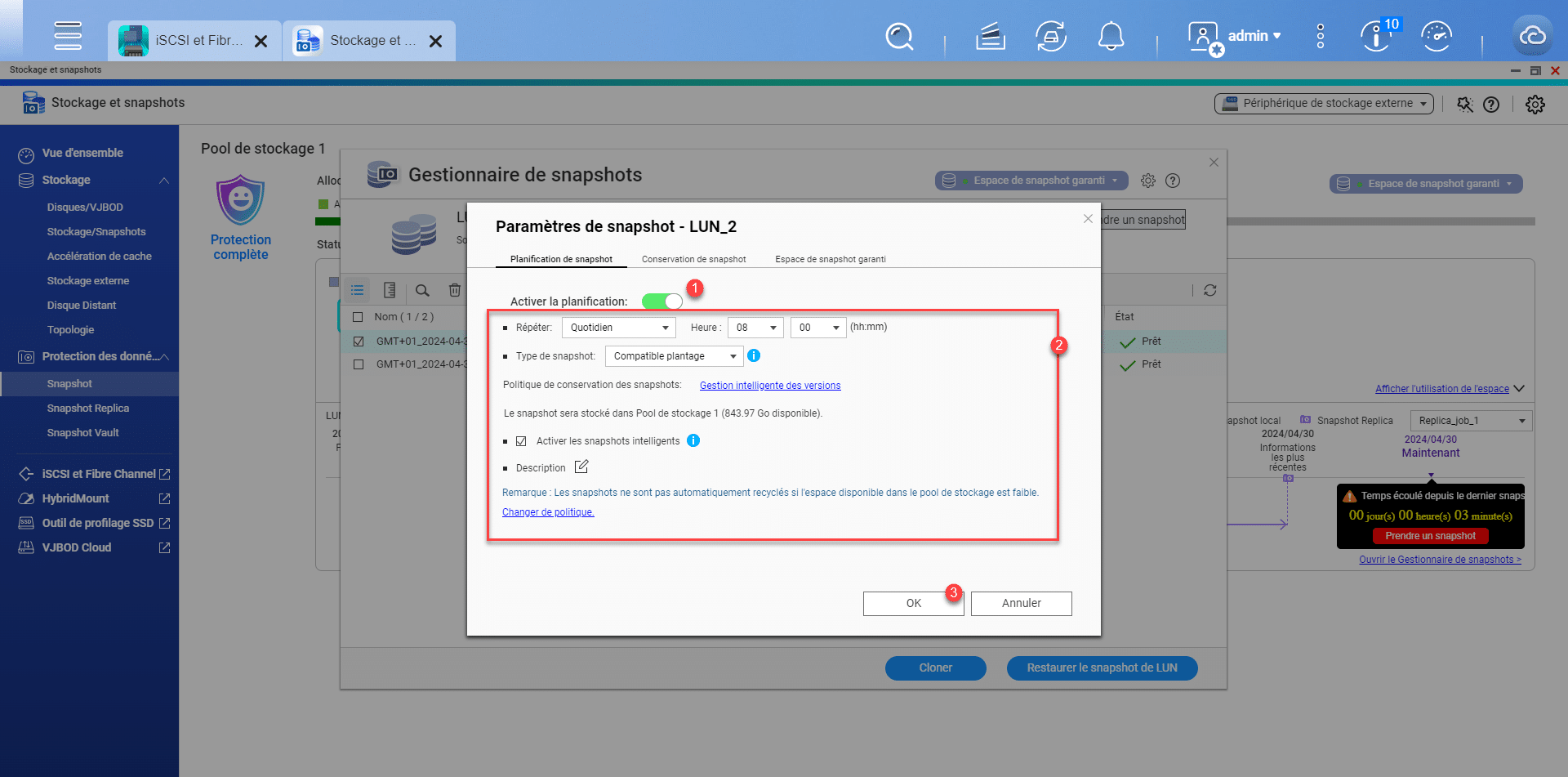

Cela va ouvrir une nouvelle fenêtre qui va nous permettre de configurer la planification des snapshots de la LUN, activer la planification 1, configurer la planification des snapshots et les différentes options 2 puis cliquer sur OK 3.

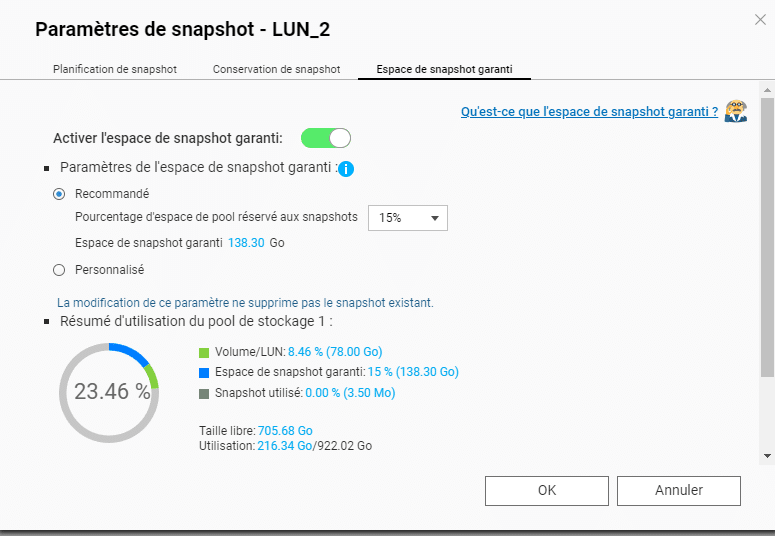

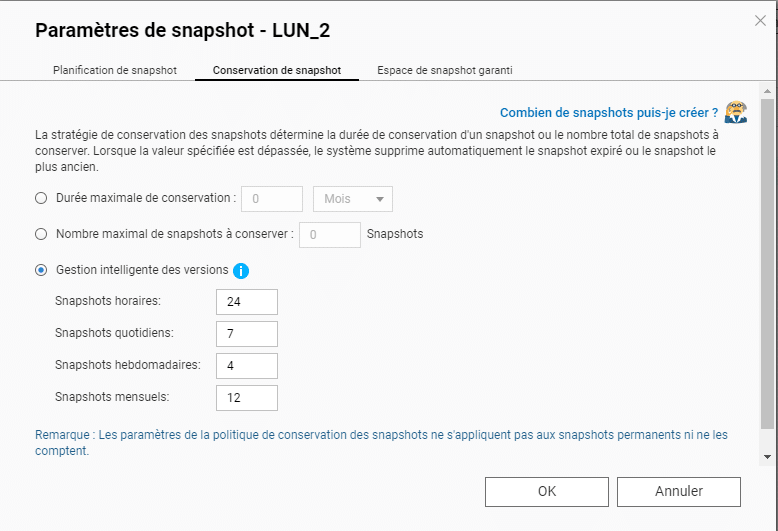

Dans la configuration de la planification des snapshots vous avez d’autre options que vous pouvez configurer en allant sur Conservation de snapshot et Espace de snapshot garanti.

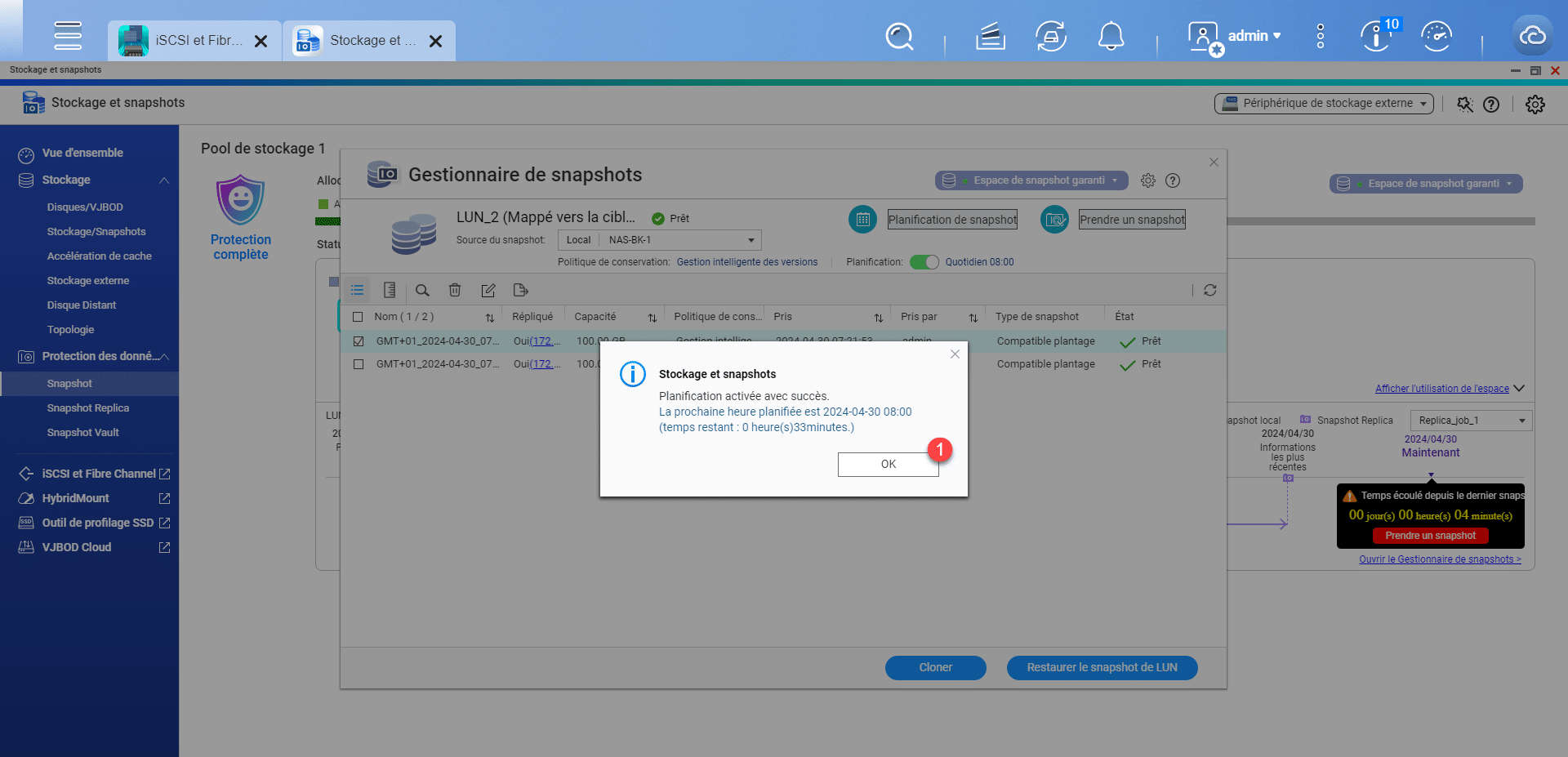

Une fenêtre de confirmation s’affiche indiquant que la planification a été configurée, cliquer sur OK 1 pour la fermer.

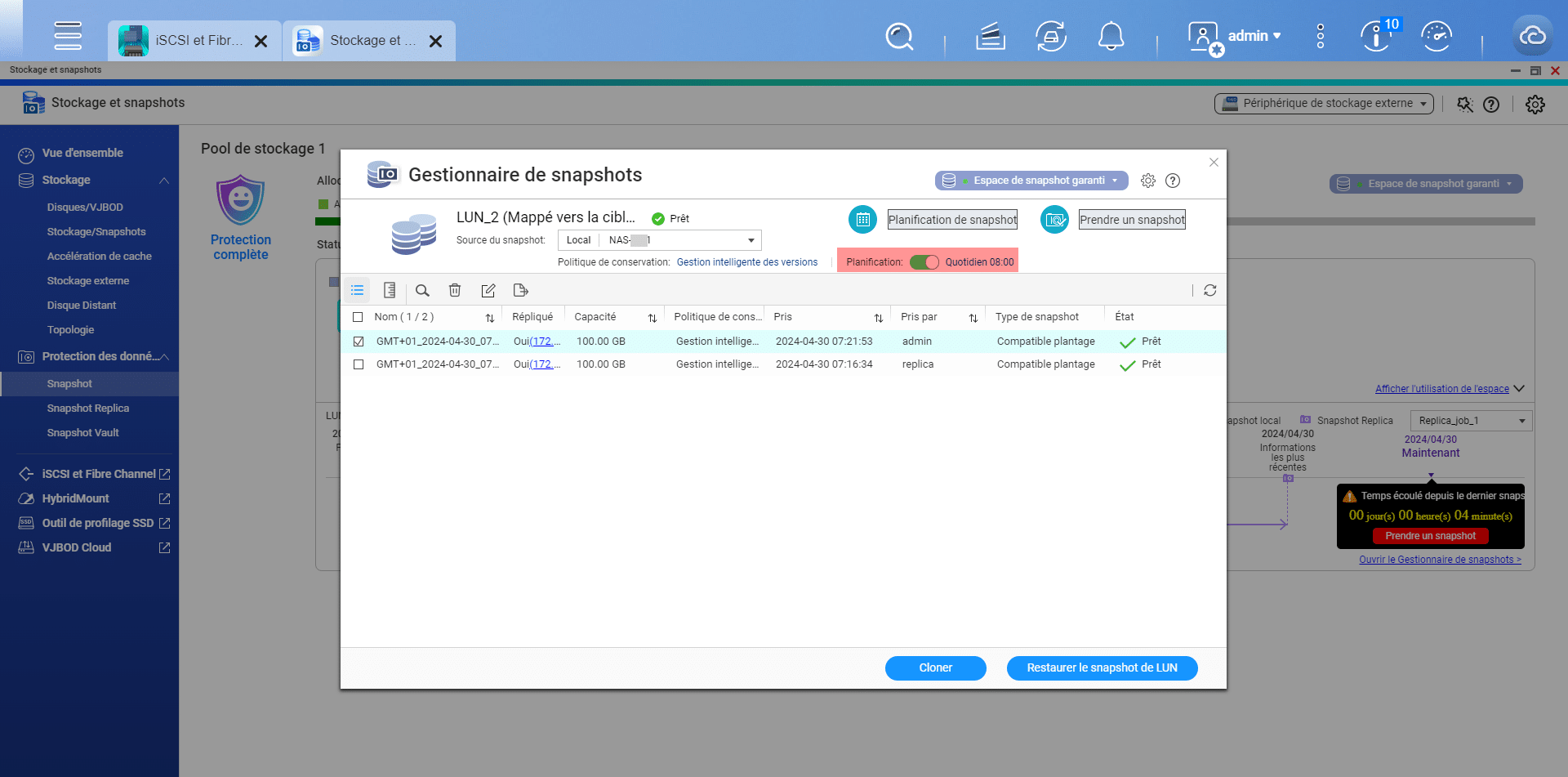

Dans le Gestionnaire de snapshots, on peut voir que la planification est activée.
La configuration est terminée, ici dans l’environnement configurer dans ce tutoriel, un snapshot de LUN sera effectuée touts les jours à 08h00 et sera répliqué automatiquement sur le NAS de destination.
Accès à la LUN depuis le NAS de sauvegarde
Pour finir ce tutoriel, on va voir comment cela se présente sur le NAS de sauvegarde.

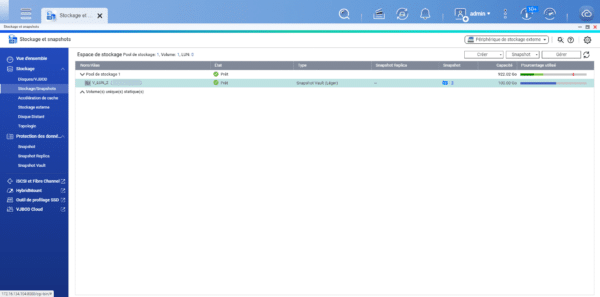

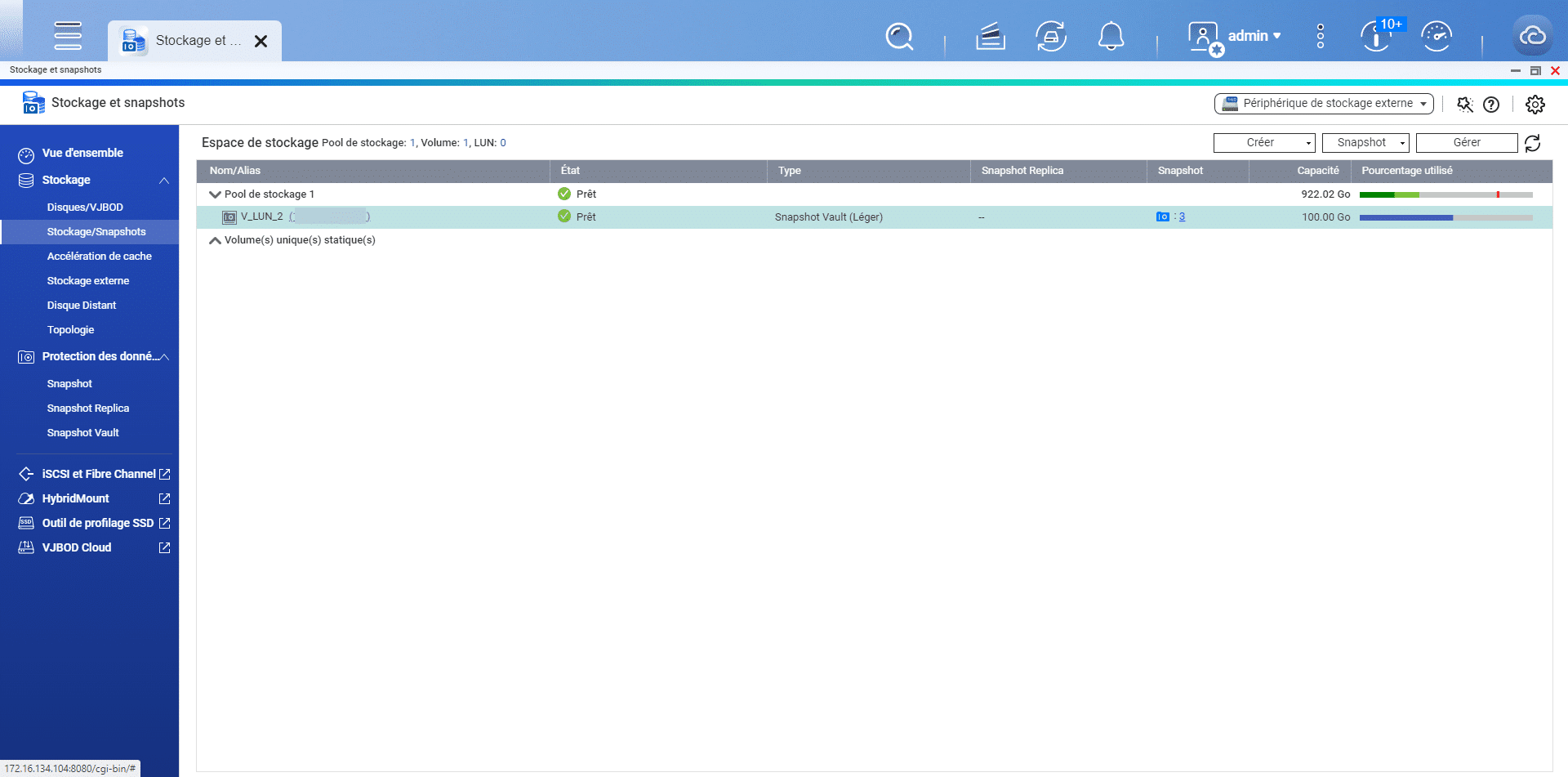

Depuis le gestionnaire de Stockage et snapshots, on retrouve la LUN répliquée préfixé de V_.

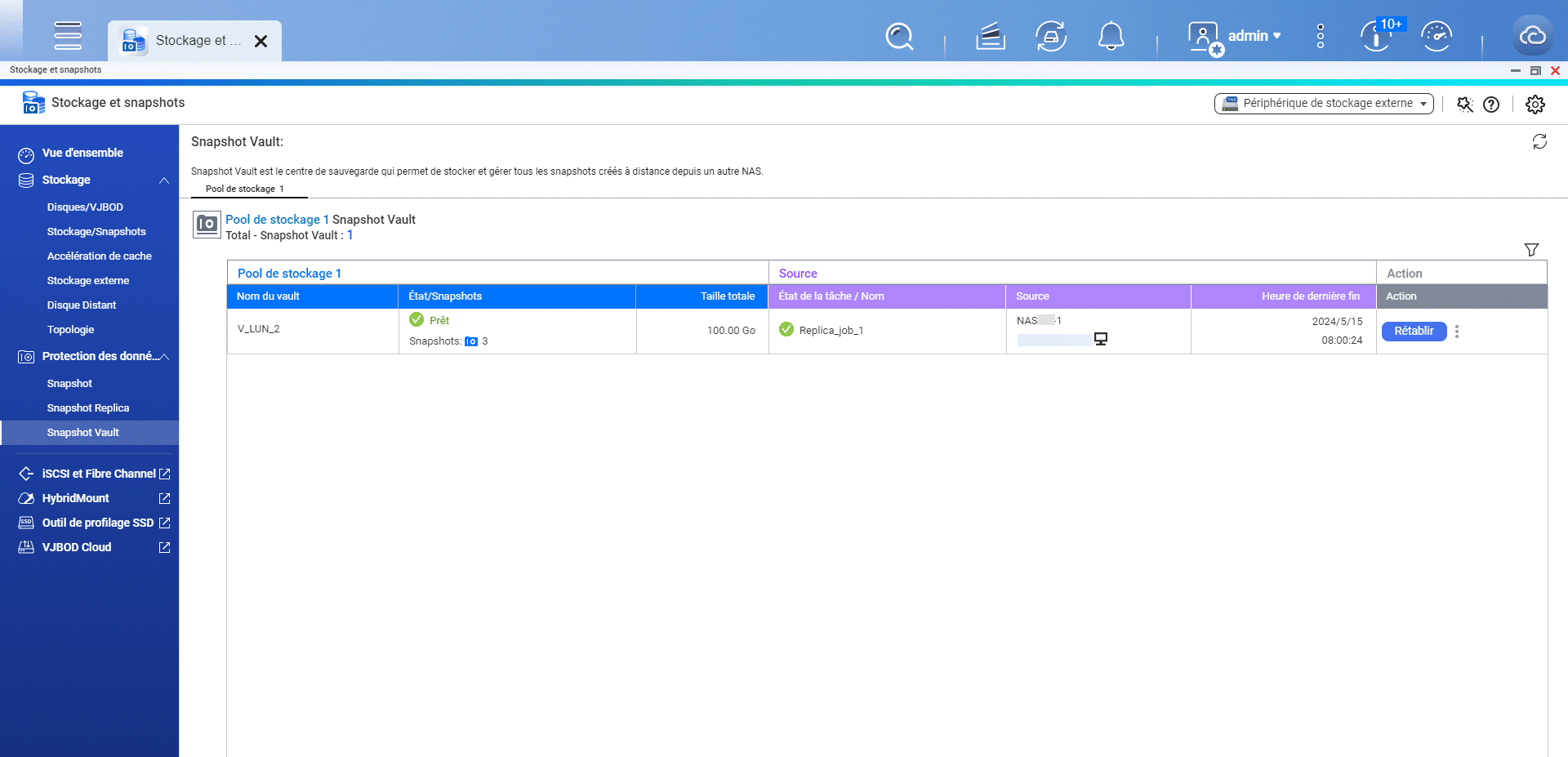

Puis dans la partie Snapshot Vault, on retrouve les snapshots qui sont répliqué.
Vous savez maintenant comment configurer la réplication d’une LUN entre NAS Qnap.
