In questo tutorial vedremo come configurare Windows Deployment Services (WDS).
WDS è un ruolo incluso in Windows Server che consente di inserire un server TFTP per l’avvio PXE e l’installazione delle immagini.
Con questi servizi puoi distribuire i computer (fisici o virtuali) direttamente attraverso la rete. È possibile fornire un file di risposta XML per automatizzare il più possibile la distribuzione.
Sommario
Ambiente da utilizzare in questo tutorial
- Un server controller di dominio (AD) con l’aggiunta del ruolo DHCP.
- Un server dedicato a WDS con una partizione dedicata al ruolo.
- Una macchina virtuale per l’implementazione
È inoltre necessario disporre di una ISO di Windows (nel tutorial ho usato quella di Windows 2016) per la creazione delle immagini di avvio e di installazione. Per creare il file di risposta, è inoltre necessario che ADK sia installato su un computer.
Installazione del ruolo WDS
Come tutti i ruoli di Windows Server, è possibile utilizzare i comandi Powershell o l’interfaccia grafica per installare WDS.
Installazione con PowerShell
Apri una finestra di comando di PowerShell come amministratore e inserisci il seguente comando:
Install-WindowsFeature -Name WDS -IncludeManagementTools
Installazione tramite interfaccia grafica

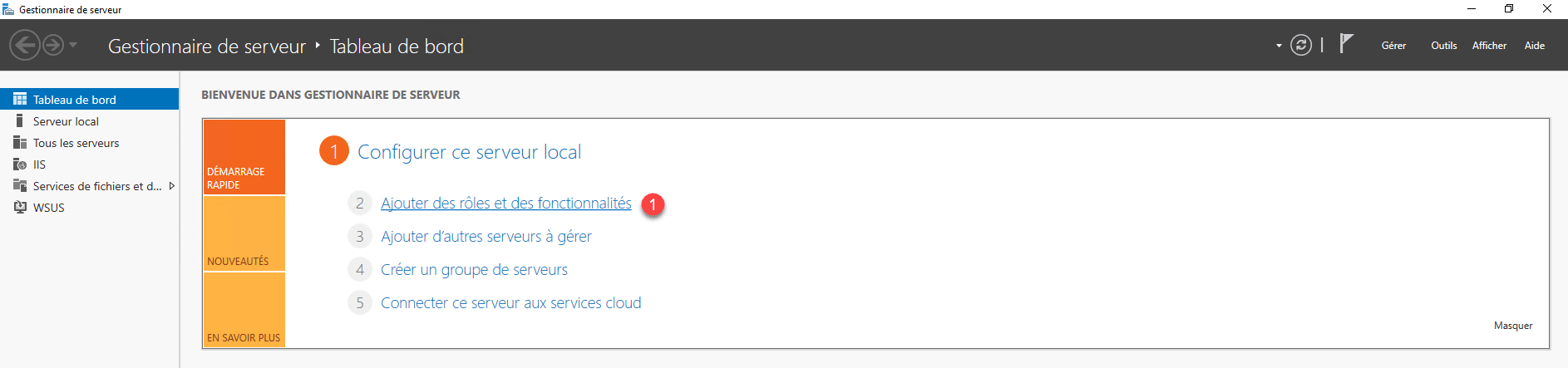

Da Server Manager, fare clic su Aggiungi ruoli e funzionalità 1 per aprire la procedura guidata di installazione.

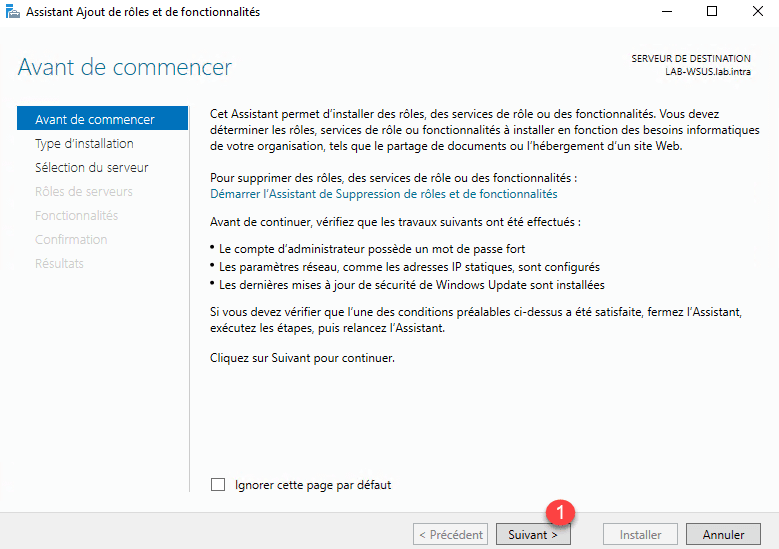

All’avvio della procedura guidata, fare clic sul pulsante Avanti 1.

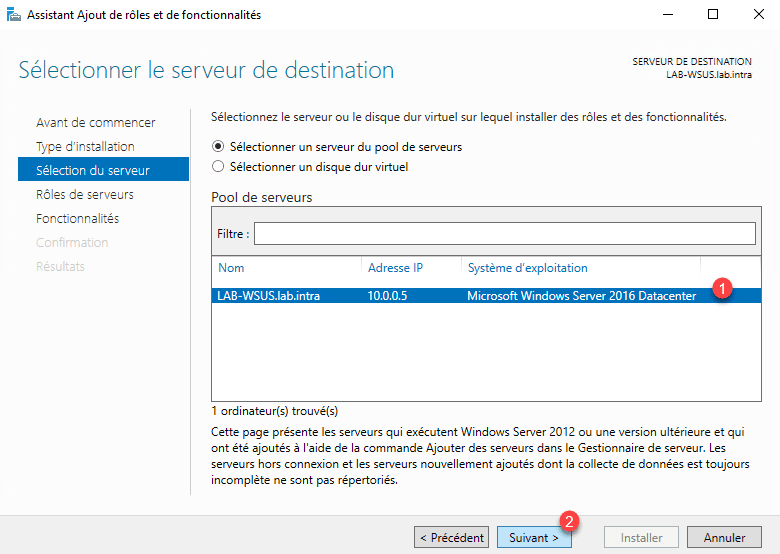

Selezionare il server in cui verrà installato WDS 1 e fare clic su Avanti 2.

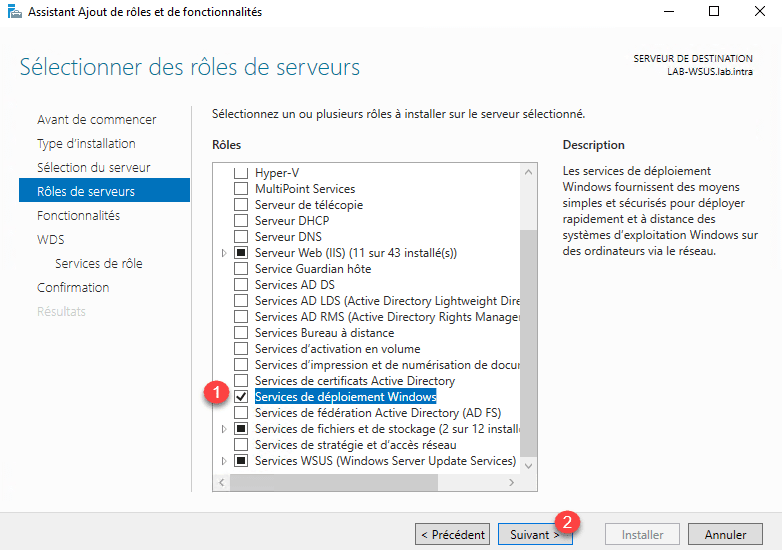

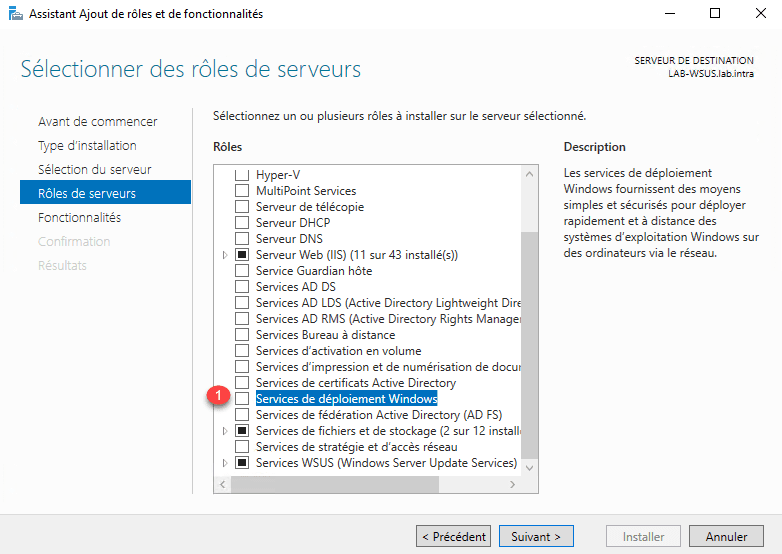

Nell’elenco dei ruoli, seleziona la casella Servizi di distribuzione Windows 1.

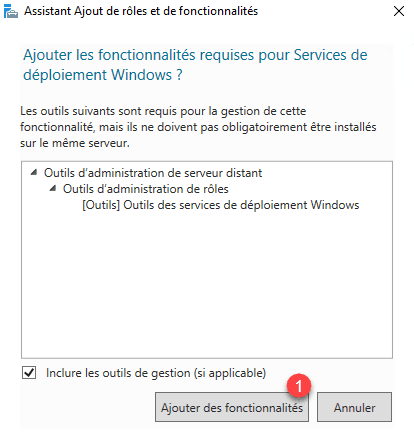

Fare clic su Aggiungi funzionalità 1.
Ora che il ruolo Servizi di distribuzione Windows è selezionato 1, fai clic su Avanti 2.

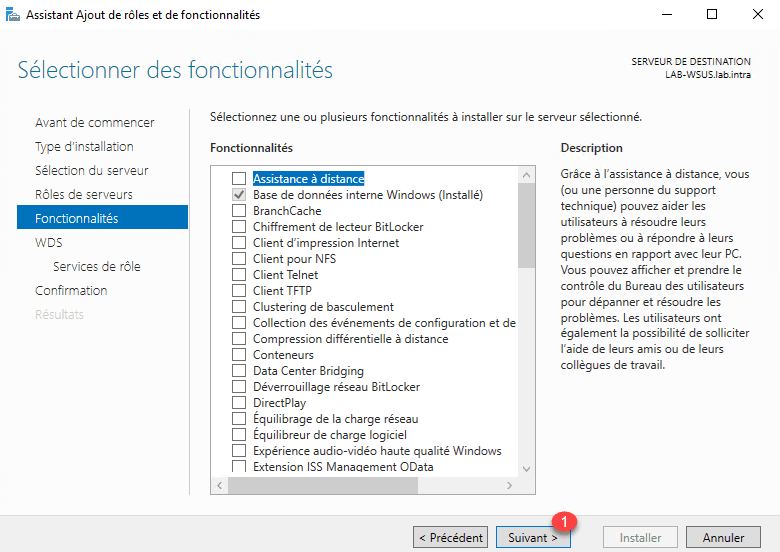

Salta l’elenco delle funzioni facendo clic su Avanti 1.

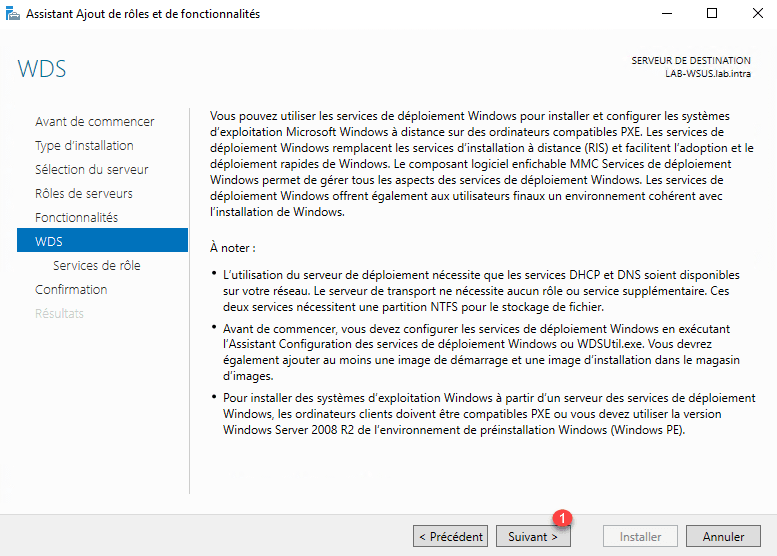

Viene visualizzato un riepilogo del ruolo WDS con i prerequisiti necessari per il funzionamento, come dovrebbe essere l’obbligo di un server DHCP. Fare clic su Avanti 1.

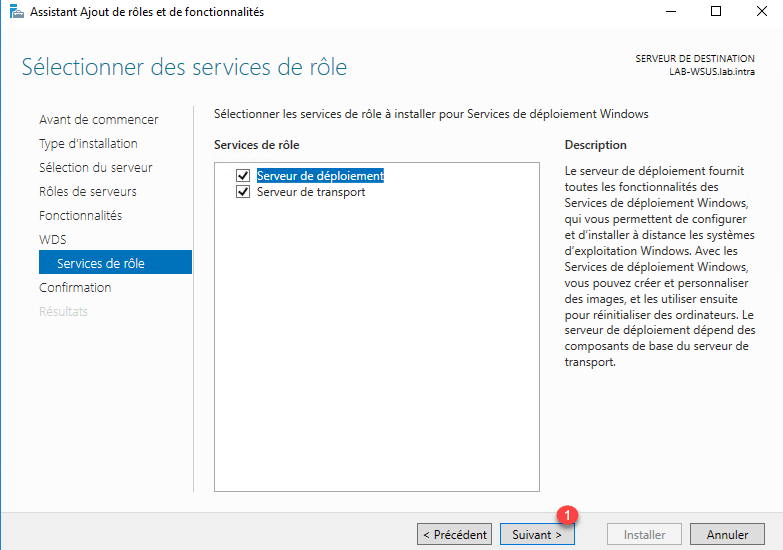

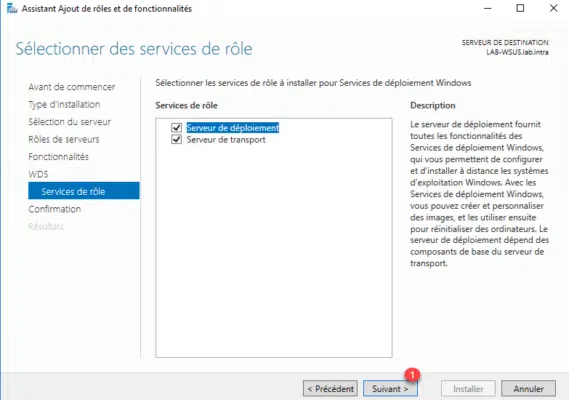

Lasciamo spuntati i due servizi, clicchiamo su Avanti 1.

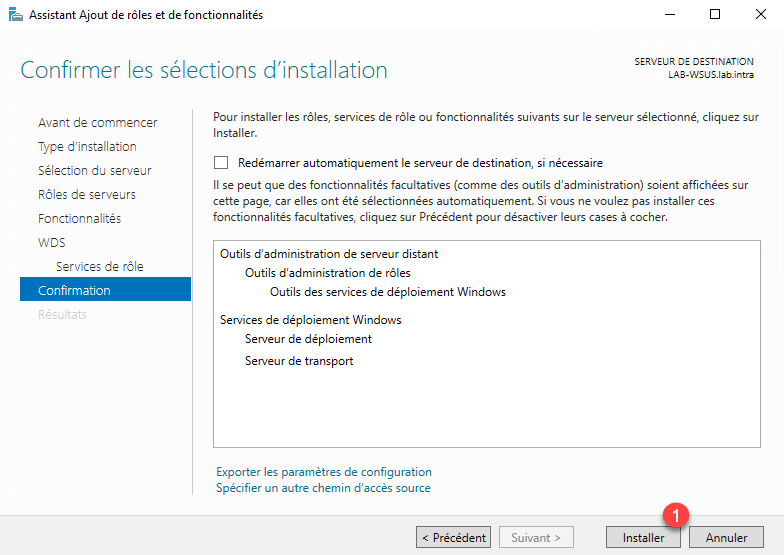

Fare clic su Installa 1.

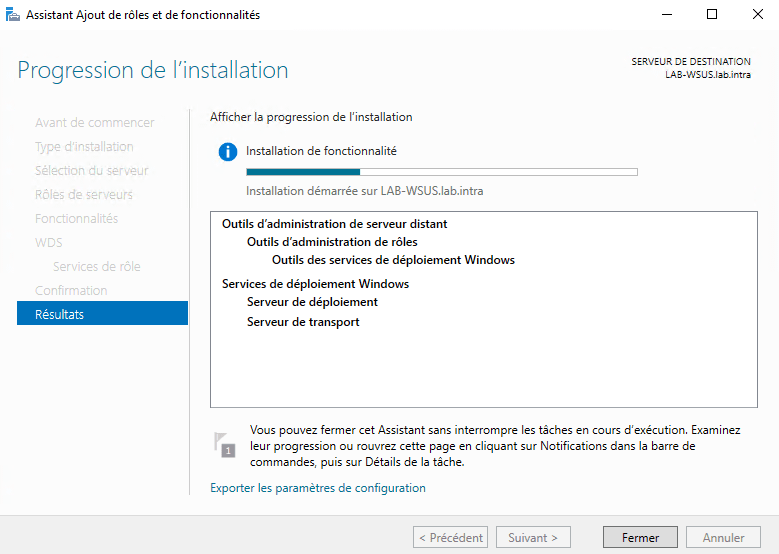

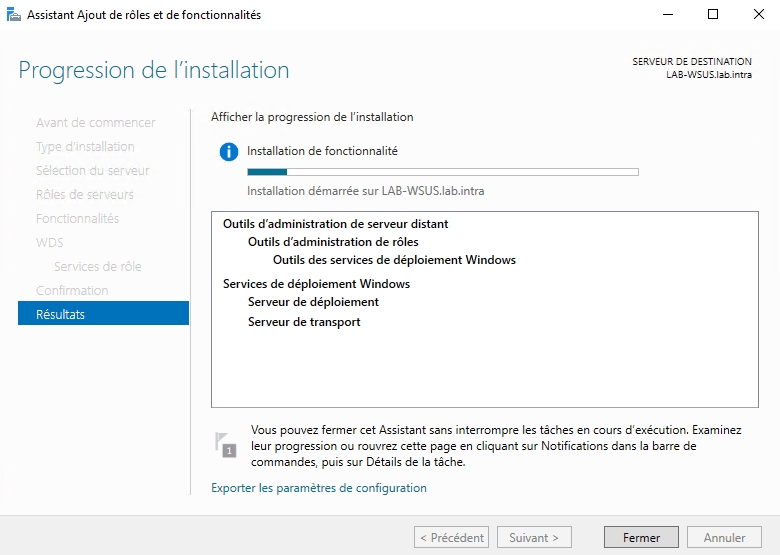

Attendi durante l’installazione…

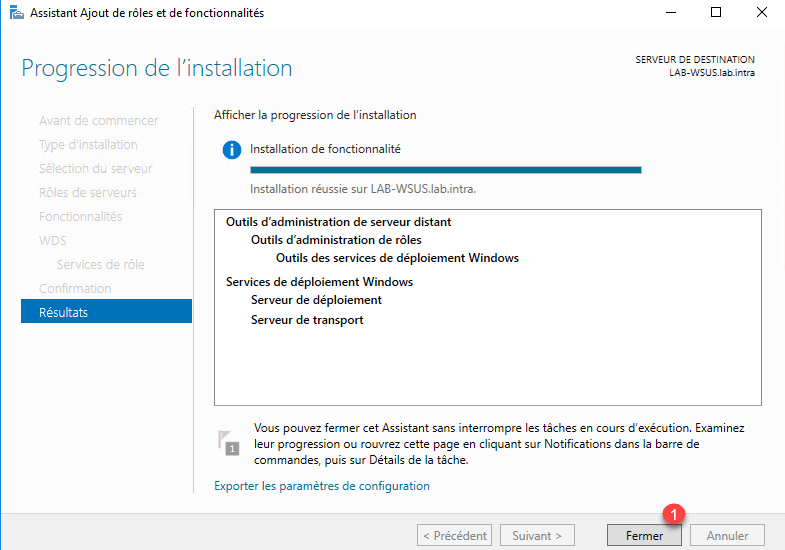

Una volta completata l’installazione, uscire dalla procedura guidata facendo clic su Chiudi 1.
Inizializzazione WDS
Ora che il ruolo WDS è installato, deve essere inizializzato (configurato) indicando la sua directory di lavoro.
Aprire la console amministrativa di Servizi di distribuzione Windows.

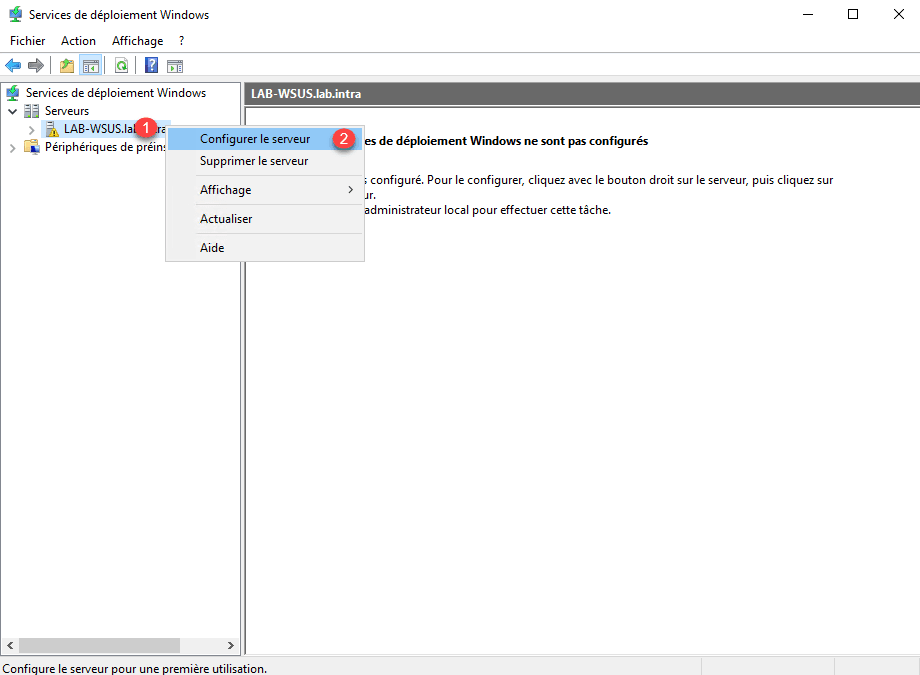

Dalla console vediamo il pittogramma di avviso sul server perché non configurato. Fare clic destro su 1 e fare clic su Configura server 2.

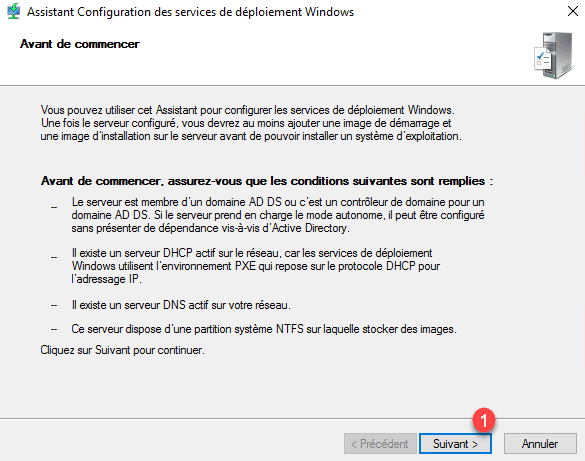

La procedura guidata di configurazione, la prima finestra ricorda i prerequisiti necessari per il funzionamento dei servizi, fare clic su Avanti 1.

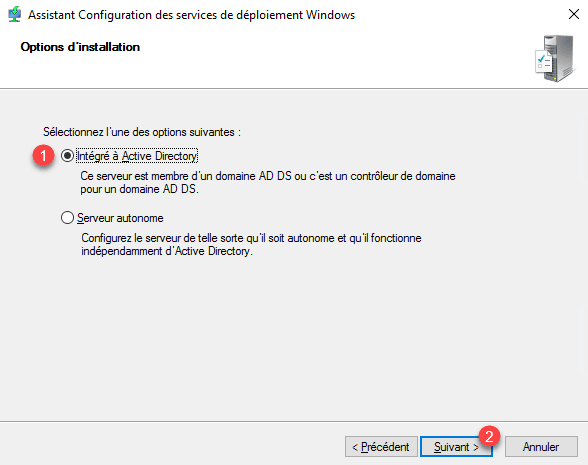

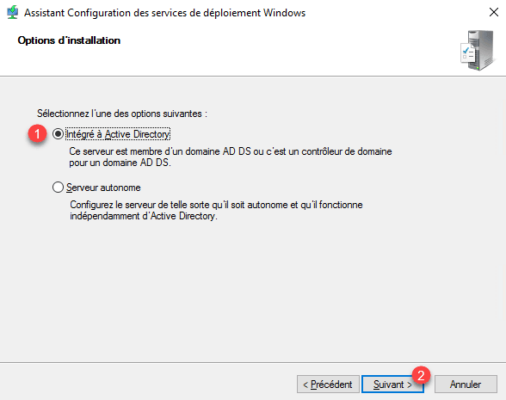

Selezionare l’opzione di integrazione nell’ambiente, nel tutorial sceglieremo Integrato con Active Directory 1 e fare clic su Avanti 2.
Da Windows 2016, è possibile installare il servizio WDS al di fuori di Active Directory.

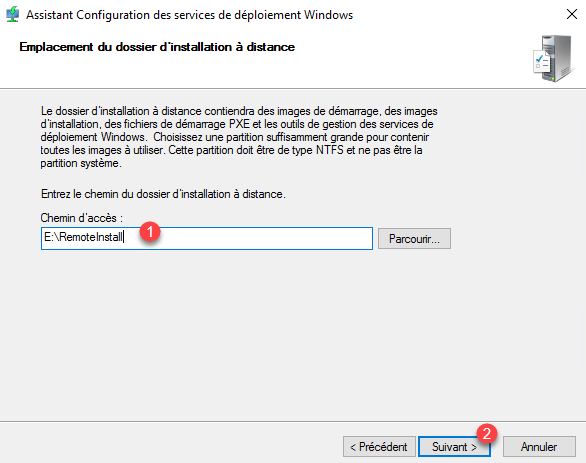

Immettere il percorso per la creazione della cartella 1 necessaria per il corretto funzionamento di WDS, quindi fare clic su Avanti 2.
Questa directory conterrà tutti gli elementi che possono essere distribuiti dai servizi WDS (immagine di avvio, immagini di installazione dei driver, ecc.).

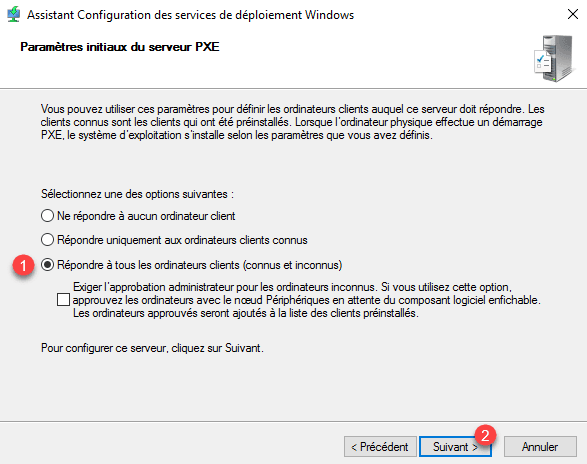

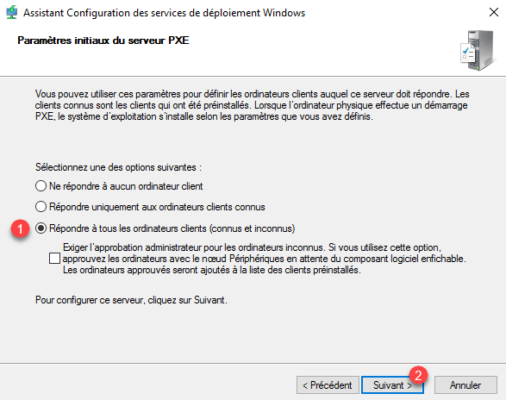

Scegliere l’opzione Rispondi a tutti i computer client (conosciuti e sconosciuti) 1 e fare clic su Avanti 2.
Se è selezionata l’opzione Rispondi solo ai computer client conosciuti, devi prima informare i computer nell’interfaccia WDS, altrimenti i computer non riceveranno un indirizzo IP all’avvio PXE.

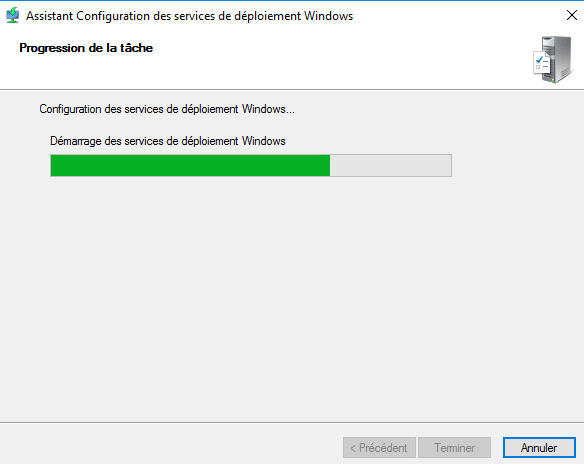

Attendi durante la configurazione dei servizi WDS…

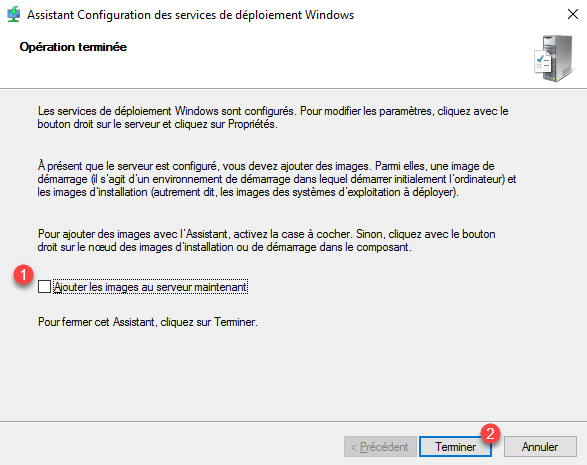

La configurazione è terminata, deselezionare la casella Aggiungi immagini al server ora 1 e fare clic su Fine 2.
I servizi WDS sono ora pronti per essere amministrati per aggiungere immagini.
Aggiungi un’immagine di avvio
Le immagini di avvio sono ambienti WinPE che consentono l’installazione di Windows. Per aggiungere l’immagine di avvio, devi avere accesso a una ISO di Windows, useremo il boot.wim che è all’interno.

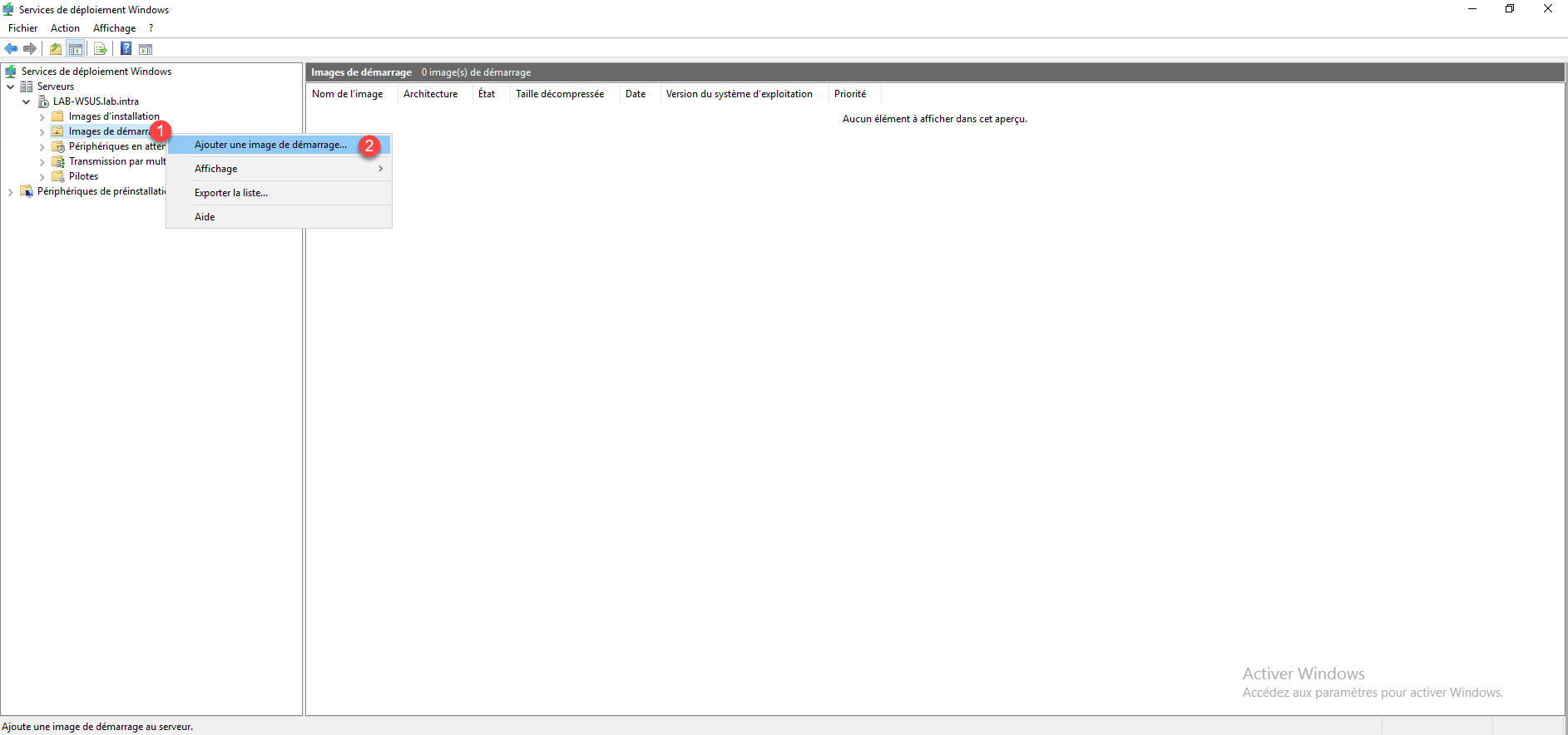

Sulla console WDS, fare clic con il pulsante destro del mouse sulla cartella Boot Image 1 e fare clic su Aggiungi immagine di avvio 2.

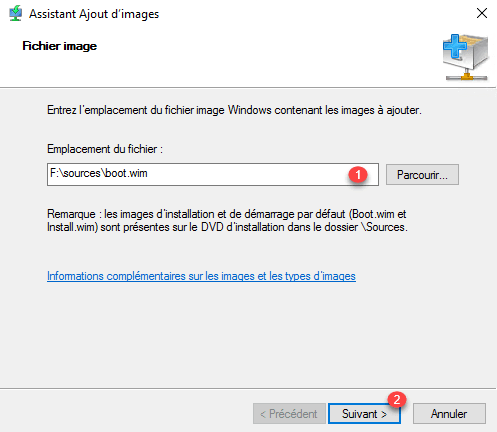

Trova il file boot.wim 1 sul supporto Windows, quindi fai clic su Avanti 2.

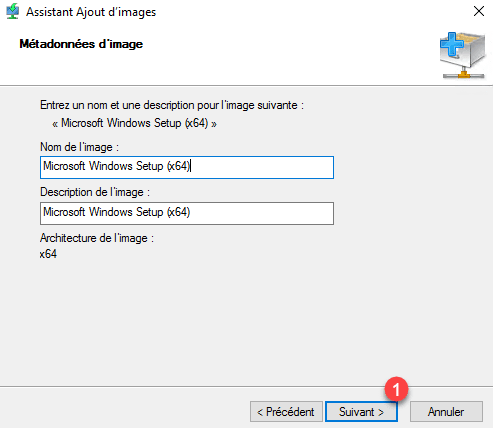

Se necessario, modificare il nome dell’immagine, fare clic su Avanti 1.

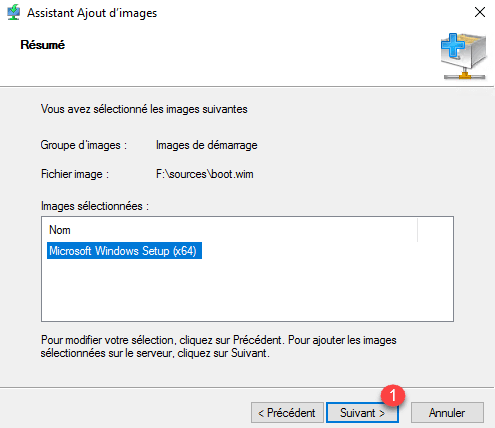

Fare clic su Avanti 1 per confermare l’aggiunta.

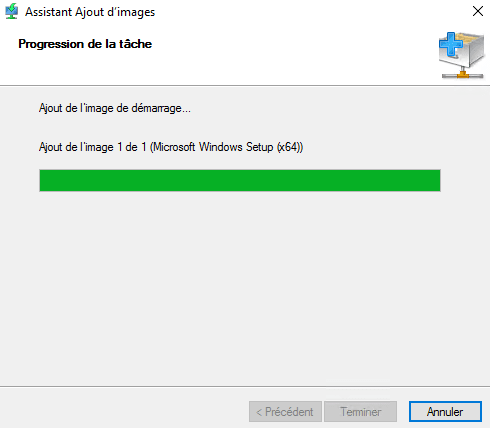

Attendi mentre aggiungi l’immagine…
Una volta aggiunta l’immagine, uscire dalla procedura guidata facendo clic su Fine 1.

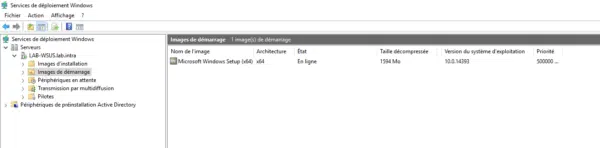

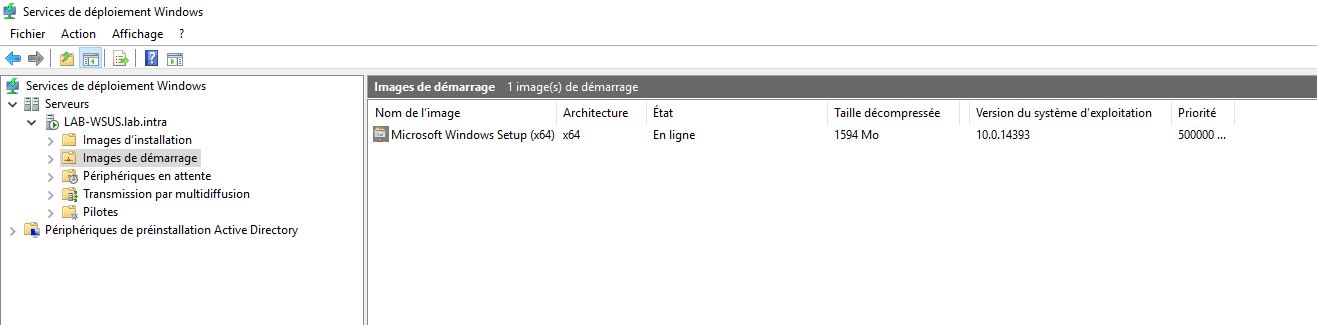

L’immagine è disponibile nella cartella Immagini di avvio.

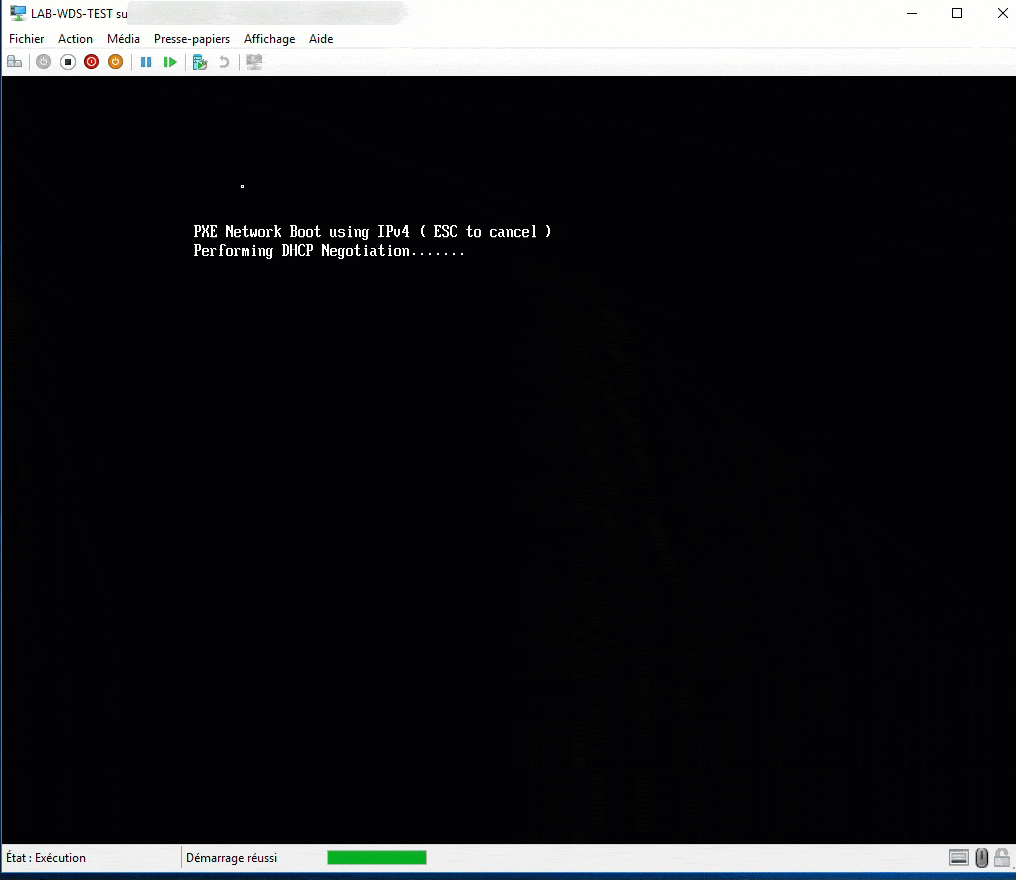

Ora possiamo testare il corretto funzionamento dei servizi WDS avviando un computer in rete e verificando se il server WDS risponde. Se scegli la lingua, spegni il computer. L’immagine di avvio è stata caricata correttamente, non sarà possibile andare oltre poiché non esiste un’immagine di installazione.
Se stai utilizzando una macchina fisica, è possibile che l’immagine di avvio non venga caricata a causa di un errore del driver, vedremo più avanti nel tutorial come aggiungere driver ai servizi WDS e come integrarli nelle immagini di avvio e acquisire.
Aggiungi un’immagine di installazione
Le immagini di installazione sono sistemi operativi Windows che possono essere distribuiti dai servizi WDS. Le immagini possono essere recuperate da un DVD di Windows o catturate da una stazione di riferimento. Nella console WDS, sono organizzati in gruppi di immagini rappresentati da sottocartelle.
Crea un gruppo di immagini

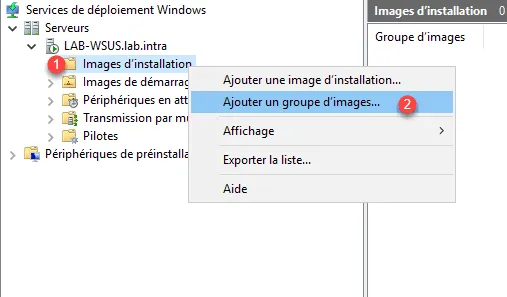

Dalla console di amministrazione di WDS, fare clic con il pulsante destro del mouse su Immagini di installazione 1 e fare clic su Aggiungi un gruppo di immagini 2.

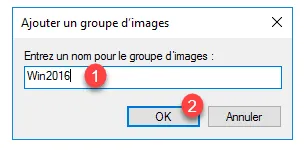

Immettere il nome del nuovo gruppo 1 e fare clic su OK 2.
Il gruppo è ora aggiunto alla cartella Install Image.
Aggiungi immagine di Windows

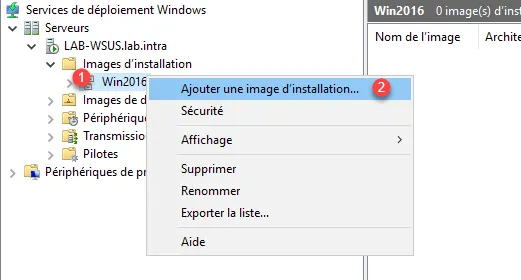

Fare clic con il pulsante destro del mouse sul gruppo 1 e fare clic su Aggiungi immagine di installazione 2.

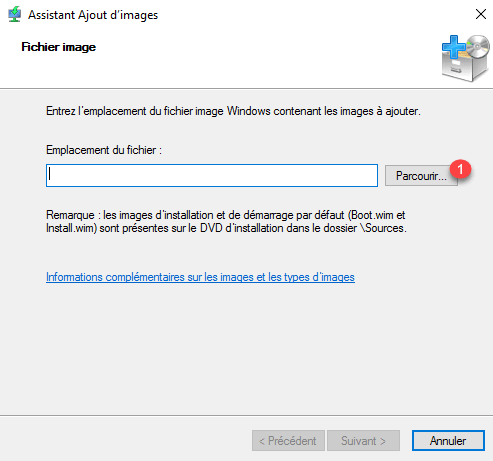

Quando viene avviata la procedura guidata, fare clic su Sfoglia 1 per trovare l’immagine in formato Wim.

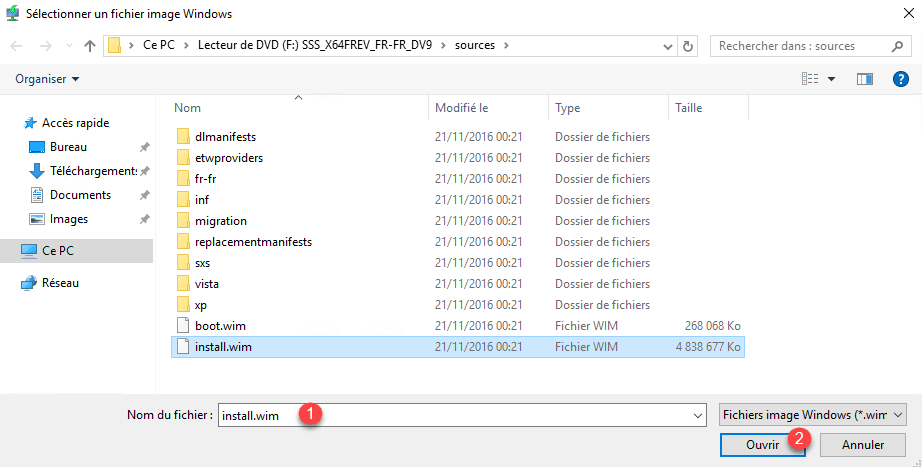

Seleziona l’immagine in formato wim 1 e clicca su Apri 2.

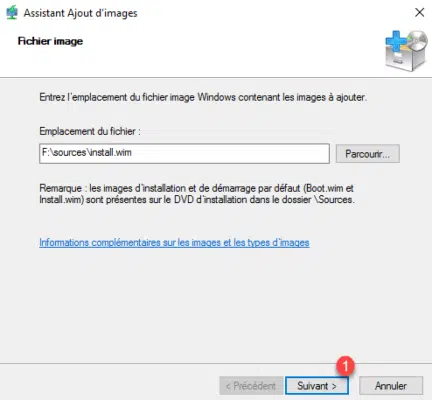

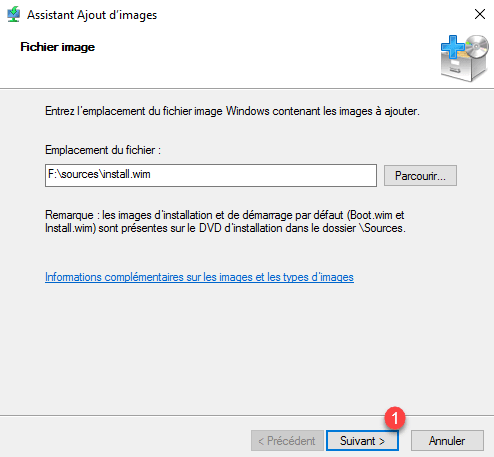

L’immagine selezionata, fare clic su Avanti 1.

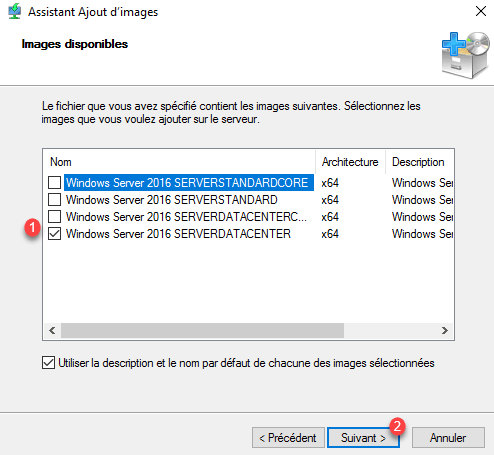

Sulle ISO di Windows, spesso ci sono più versioni, controlla le versioni da importare 1 e clicca su Avanti 2.

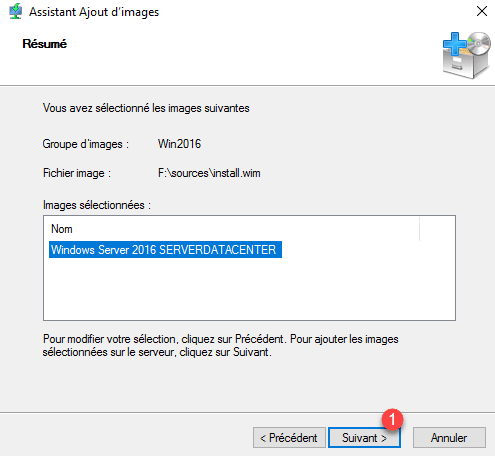

Fare clic su Avanti 1 per confermare l’aggiunta dell’immagine a WDS.

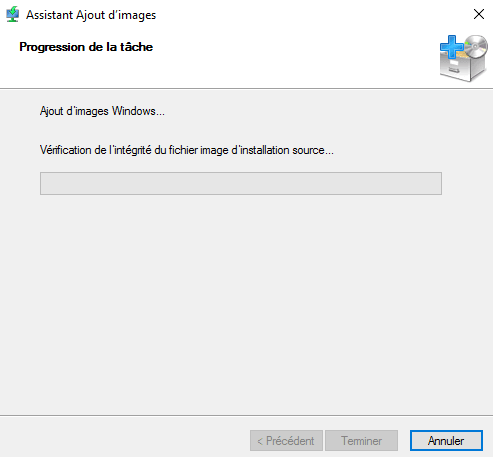

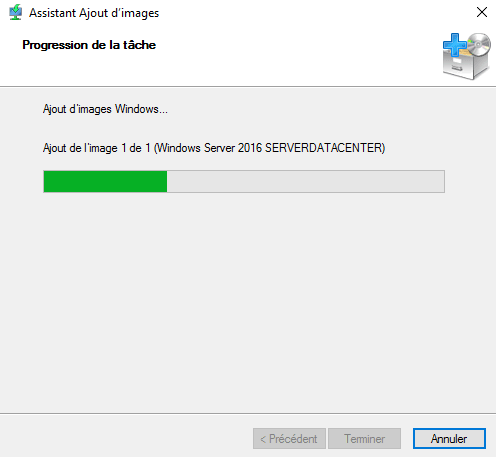

Attendi mentre aggiungi l’immagine…

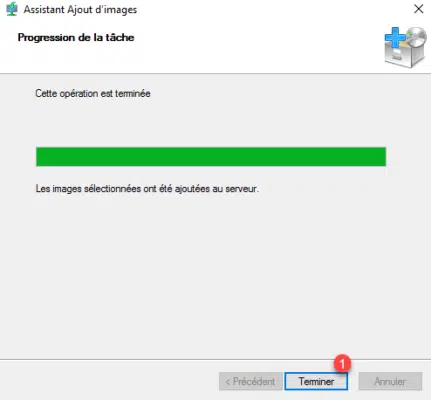

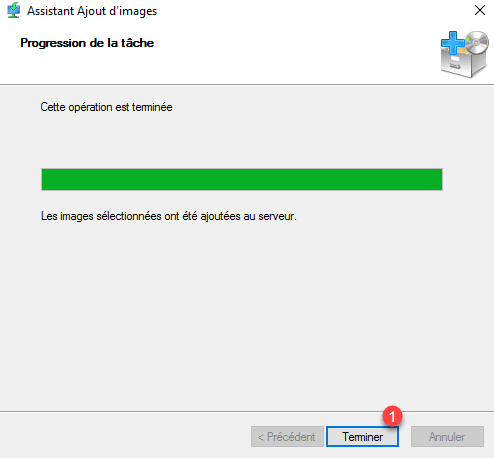

Una volta che l’immagine è stata aggiunta al servizio WDS, fare clic su Fine 1 per chiudere la procedura guidata.

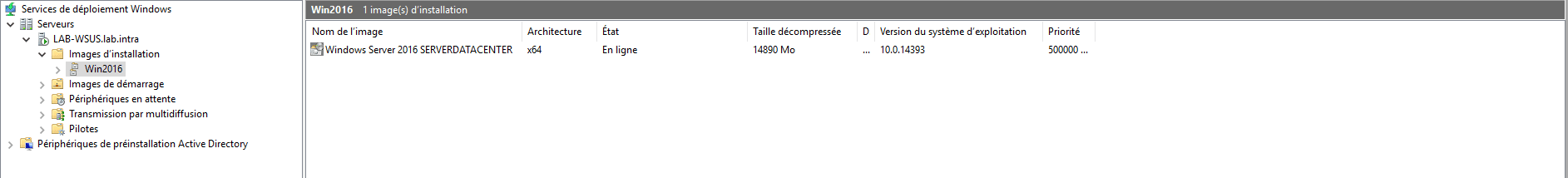

L’immagine di installazione è ora disponibile nel gruppo.
Distribuzione di Windows da parte dei servizi WDS
Il server è ora pronto per distribuire Windows sulla rete.
Per testare i servizi WDS vi consiglio per il momento di farlo da macchina virtuale, perché non abbiamo ancora visto l’aggiunta di un driver.

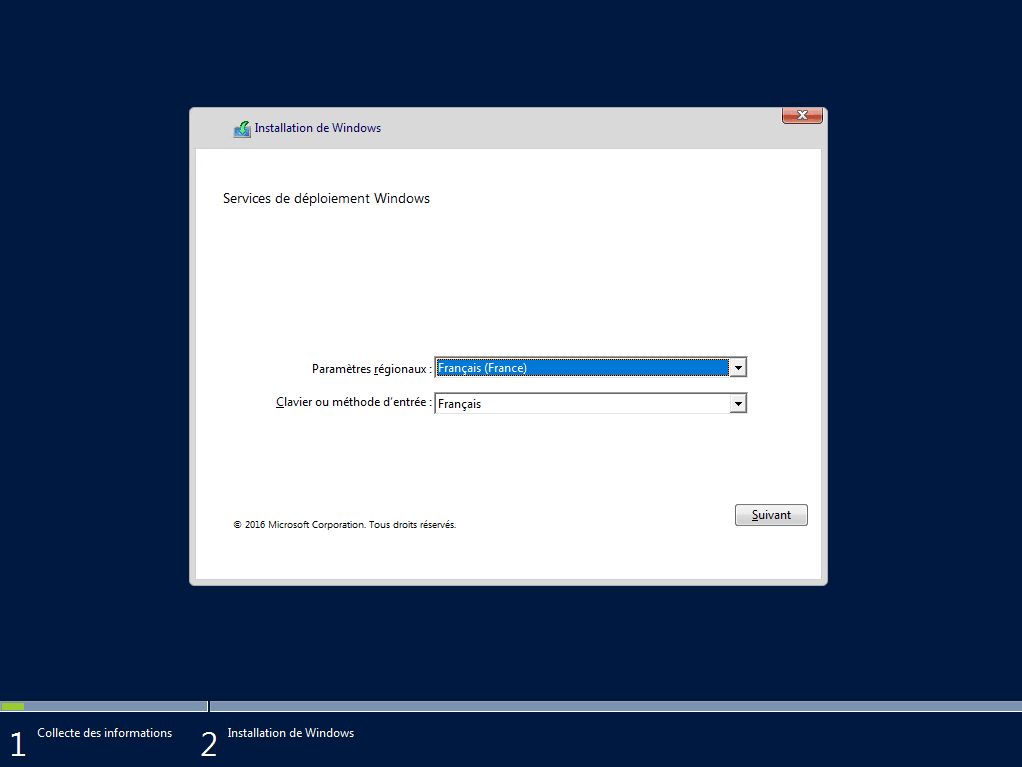

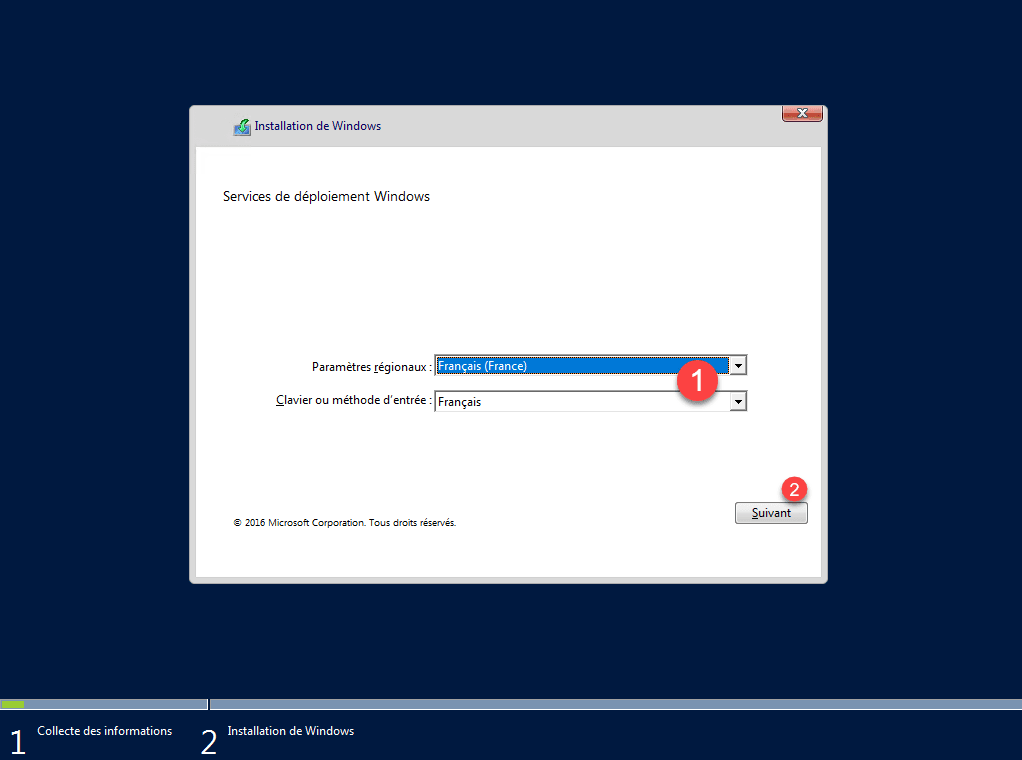

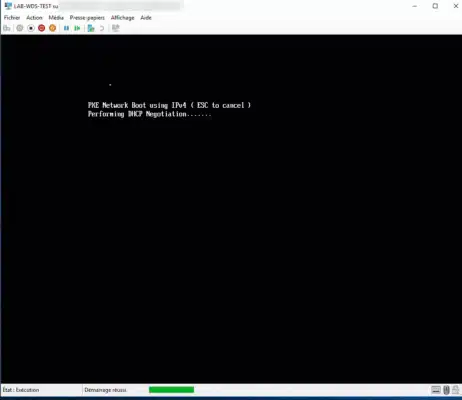

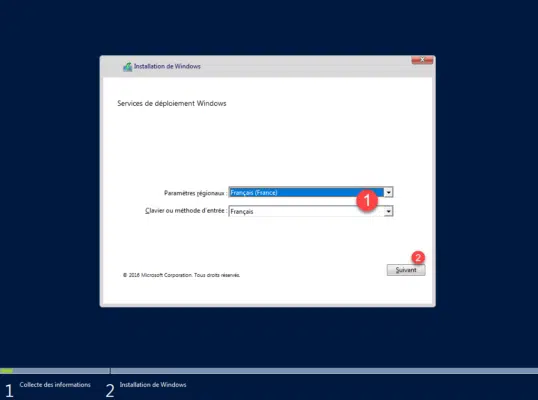

Avvia un computer in rete, quando l’immagine viene caricata, scegli la lingua e la tastiera 1 e clicca su Avanti 2.

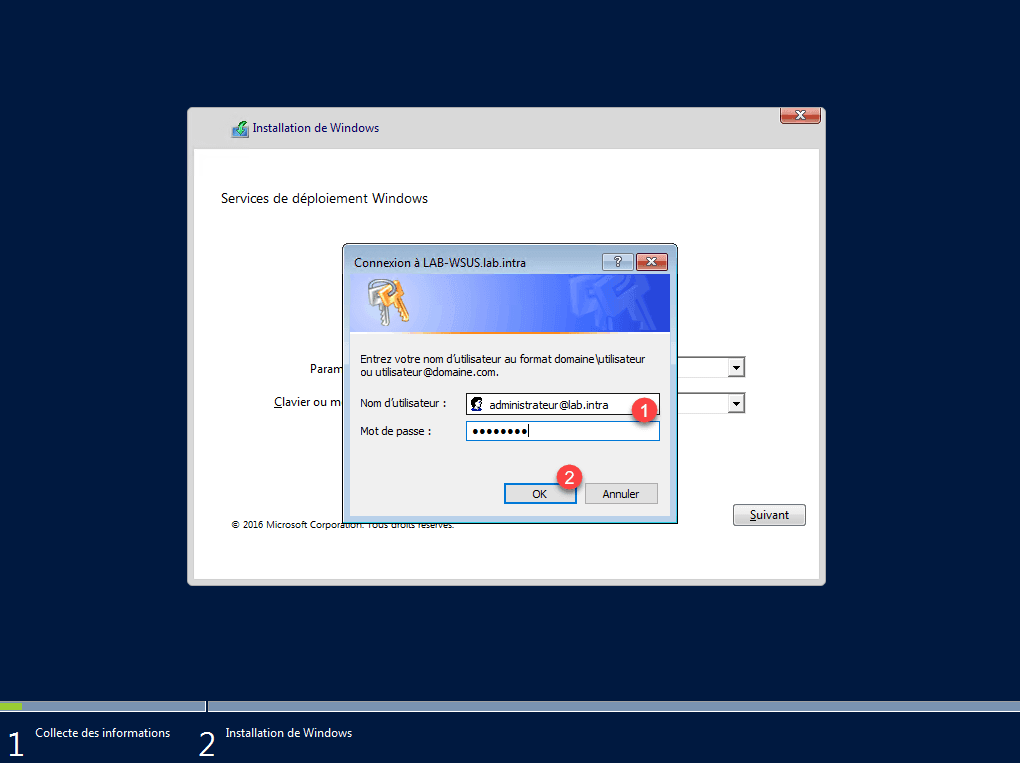

Si apre una finestra di autenticazione, inserire le credenziali di un account amministratore 1 e fare clic su OK 2.

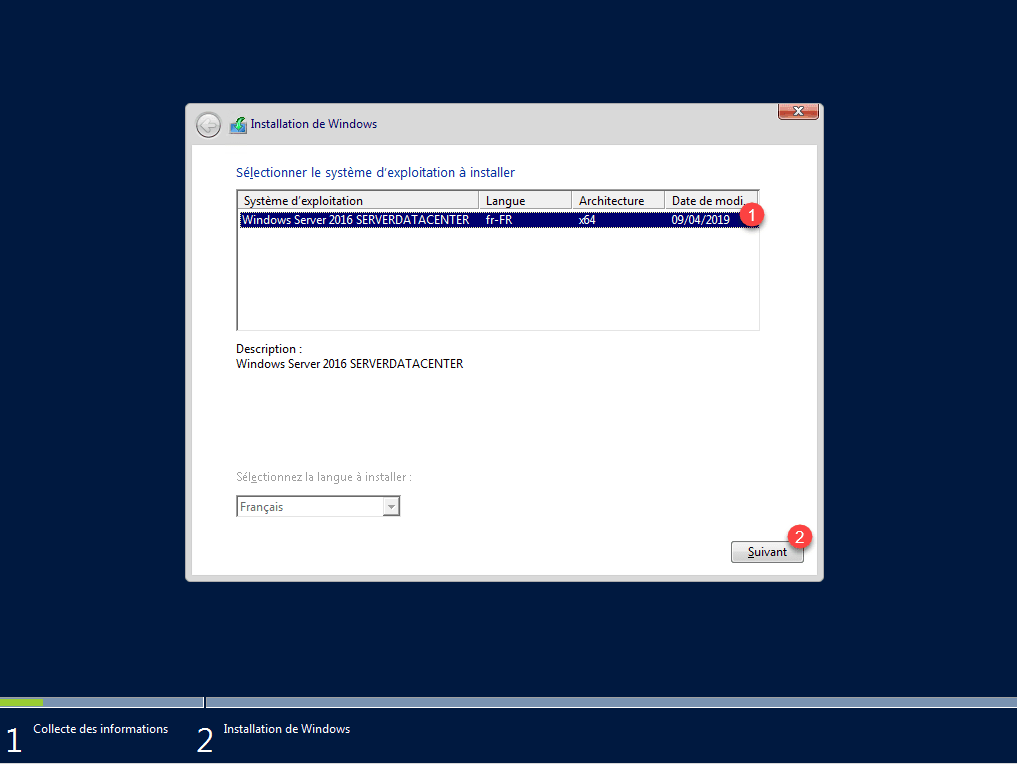

Selezionare l’immagine installata 1 quindi fare clic su Avanti 2.

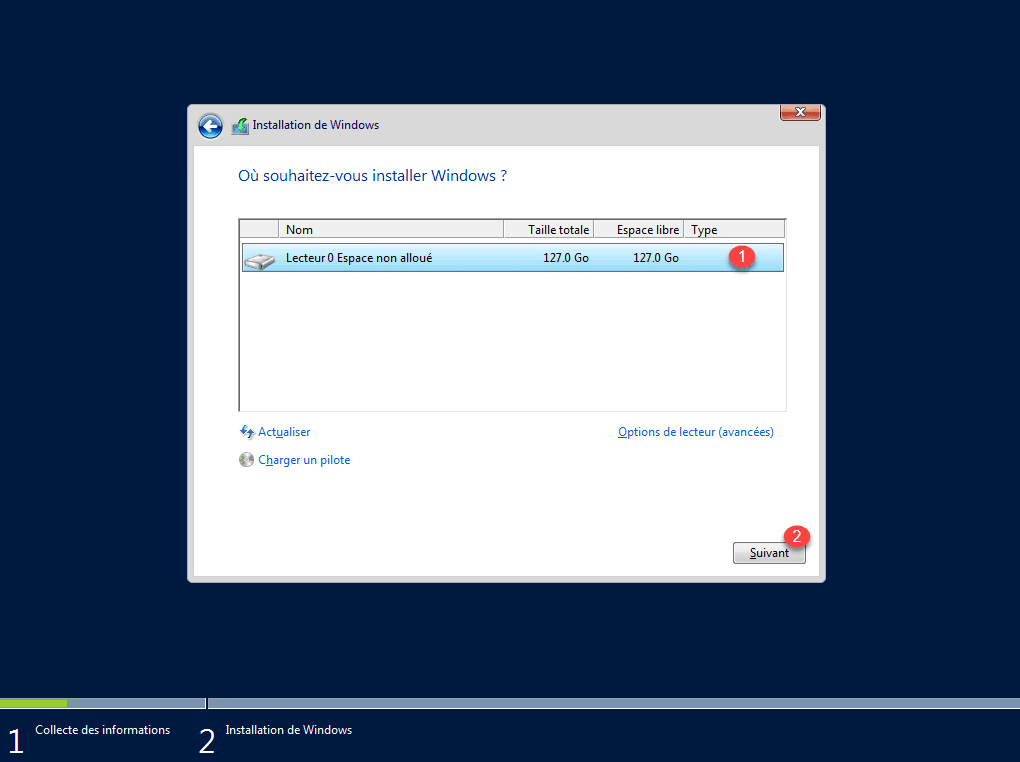

Scegliere il disco per l’installazione di Windows 1 e fare clic su Avanti 2.

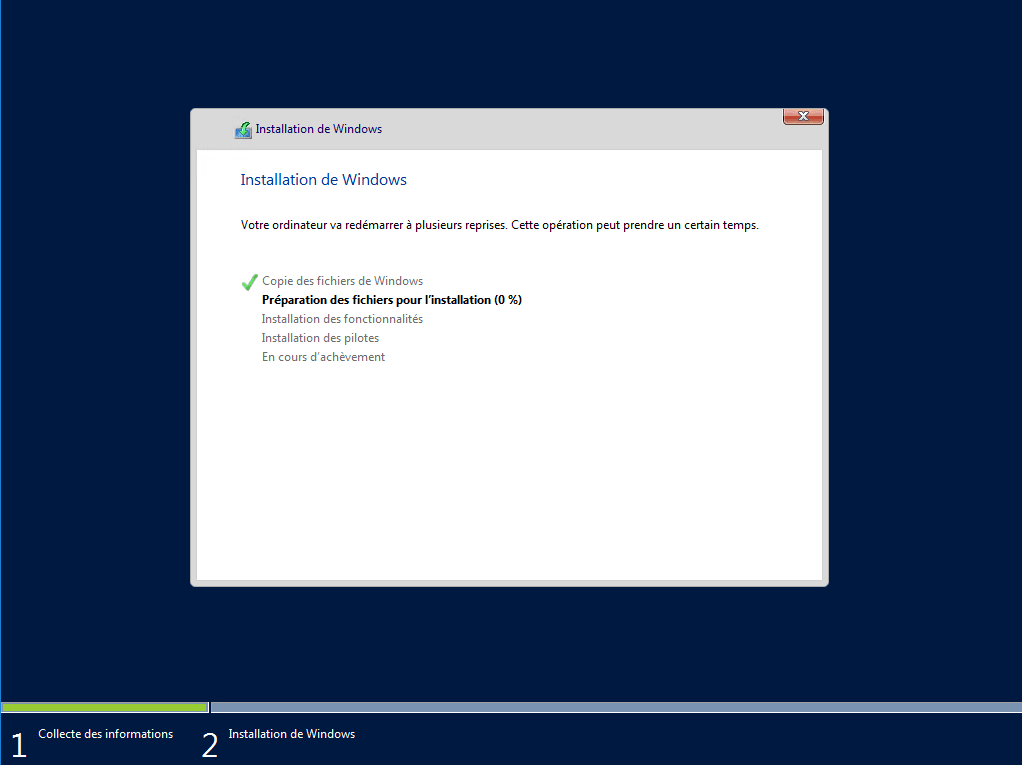

Attendi mentre Windows viene distribuito sul computer…

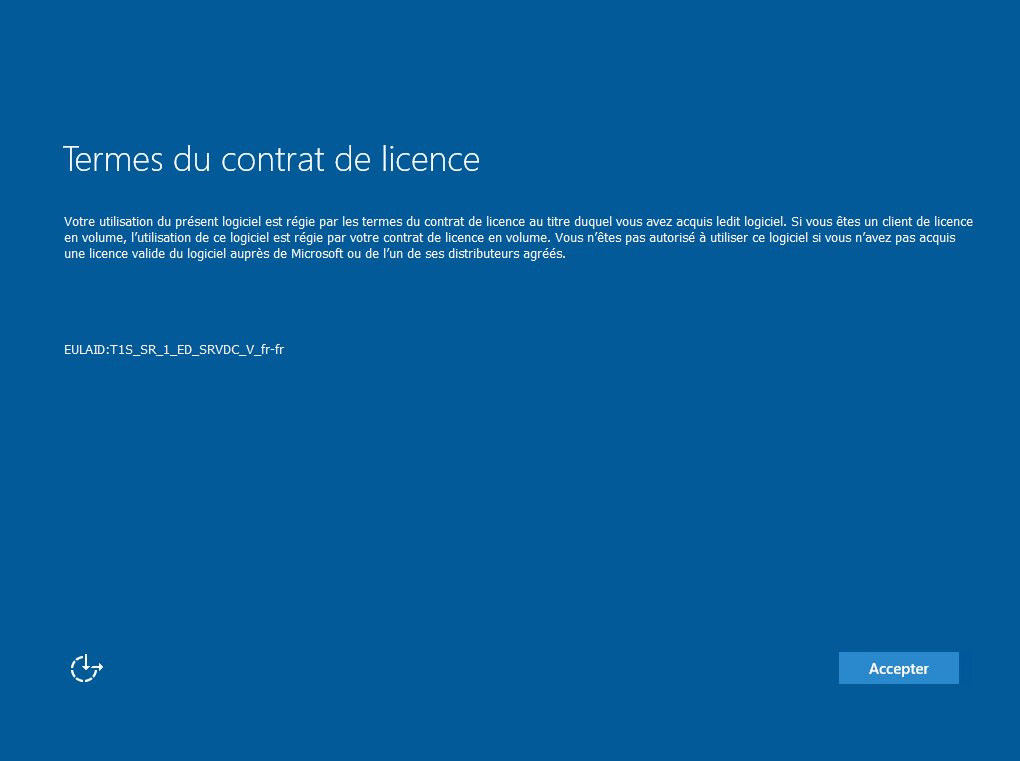

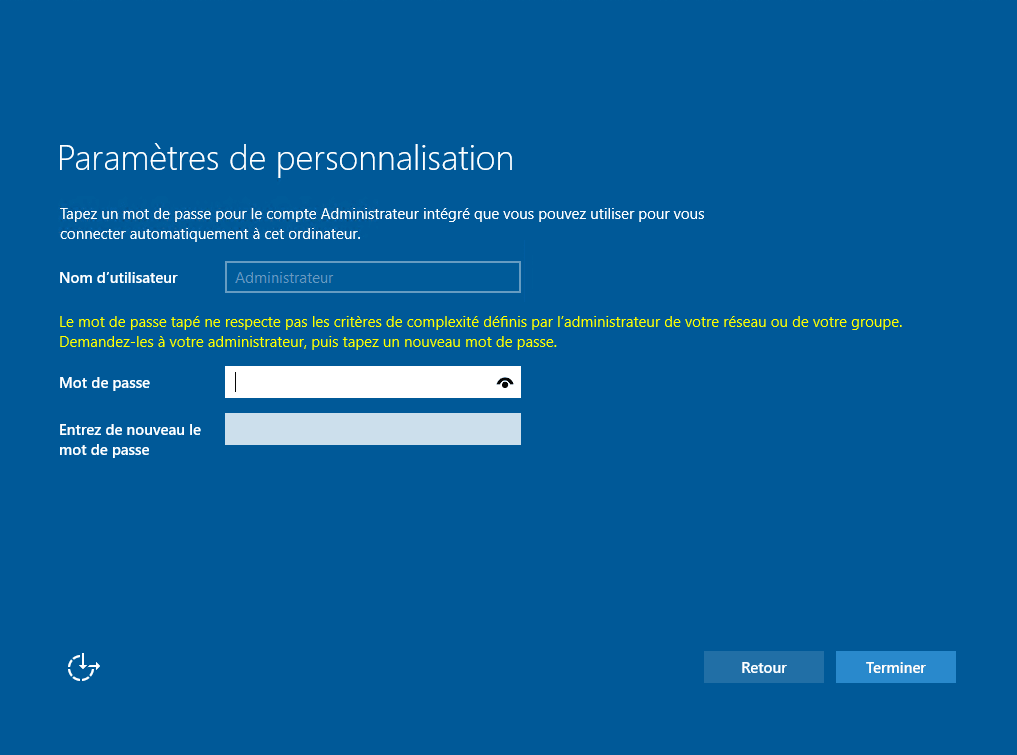

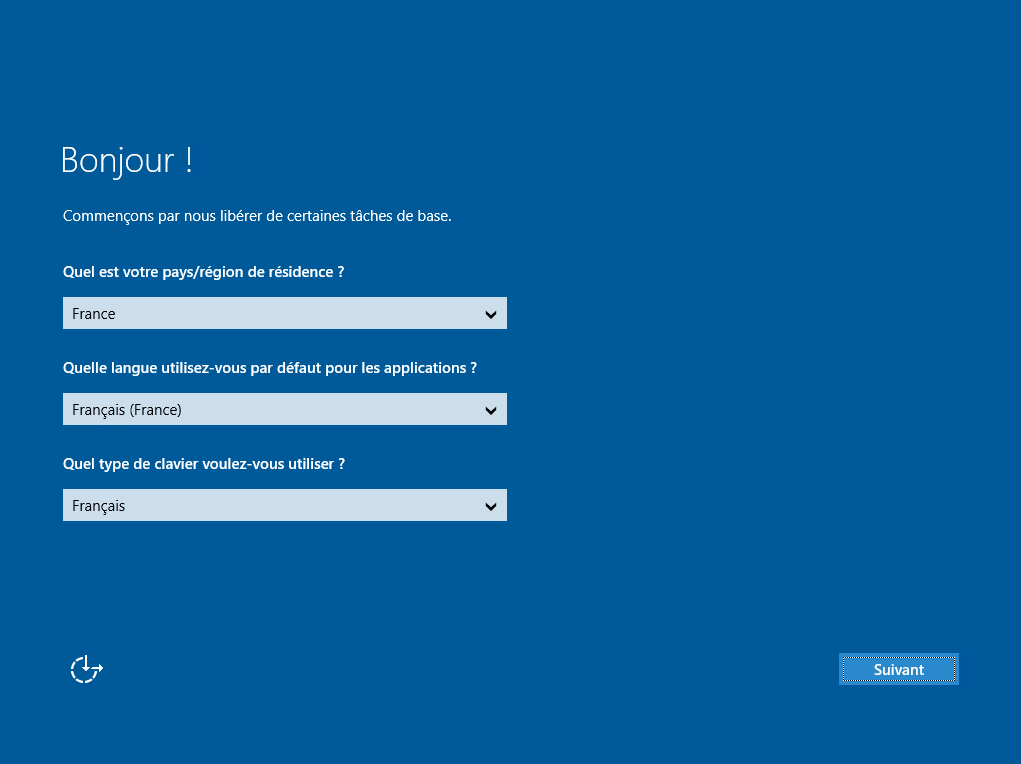

Windows è ora installato, devi solo seguire la procedura guidata di post-installazione …
Ora che i servizi WDS sono funzionanti, vedremo come ottimizzare la distribuzione di Windows con un file di risposta per limitare il numero di interventi e ottimizzare l’installazione.
File di risposta Unattend.xml
Per creare un file di risposta XML, è necessario:
- Windows System Image Manager (SIM) disponibile durante l’installazione di ADK
- Copia il file Windows ISO install.wim sul computer.
Il file di risposta che andremo a fare verrà dato all’ambiente WinPE in modo da evitare di scegliere la lingua e di inserire l’identificatore e l’installazione di Windows per evitare di dover seguire la procedura guidata di post installazione.
Apri SIM chiamato anche Installation Management Wizard.

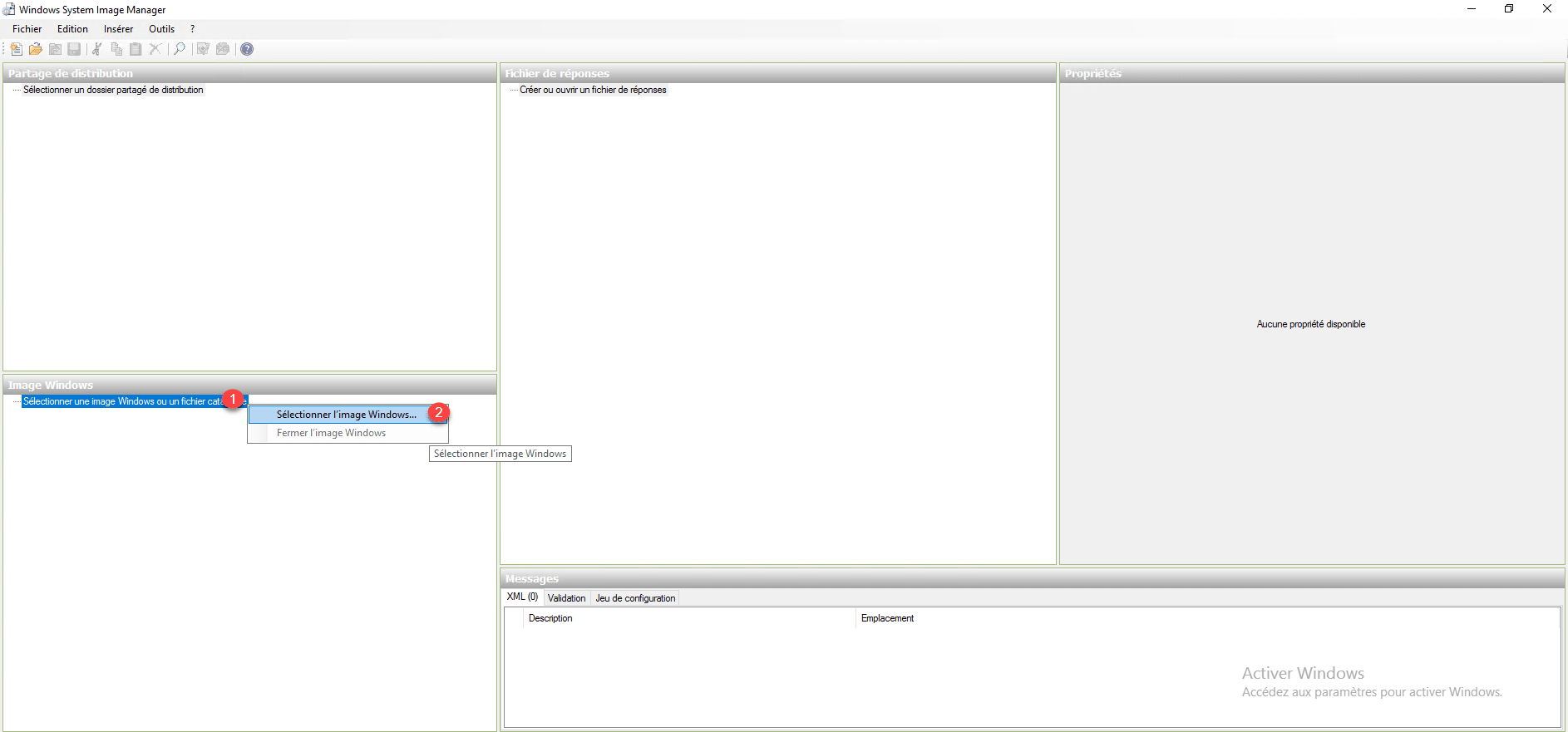

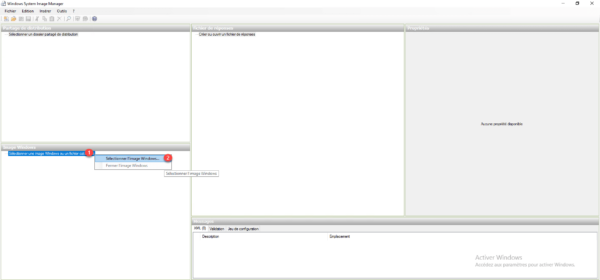

Il primo passaggio consiste nel generare un catalogo dei parametri, fare clic con il pulsante destro del mouse su Seleziona un’immagine di Windows o un file di catalogo 1 e fare clic su Seleziona immagine di Windows 2.

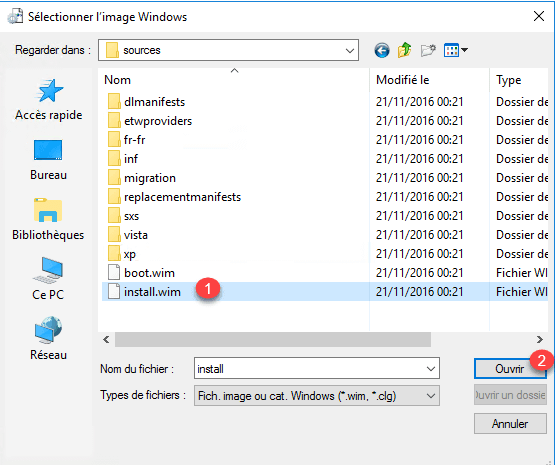

Selezionare il file install.wim 1 (deve essere una cartella scrivibile) quindi fare clic su Apri 2.

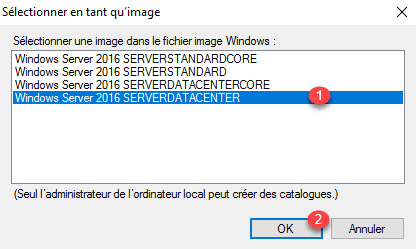

Scegli una versione di Windows 1 e fai clic su OK 2.

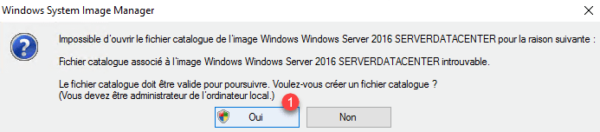

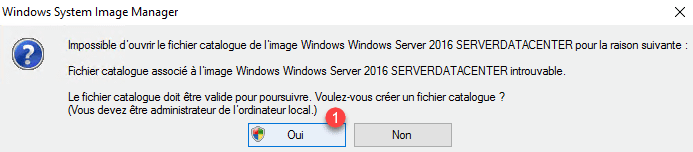

Fare clic su Sì 1 per generare il catalogo…

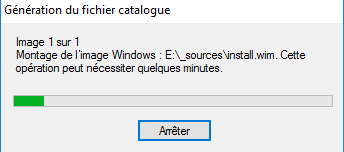

Aspetta la generazione…

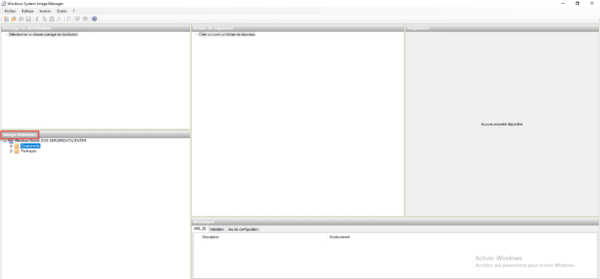

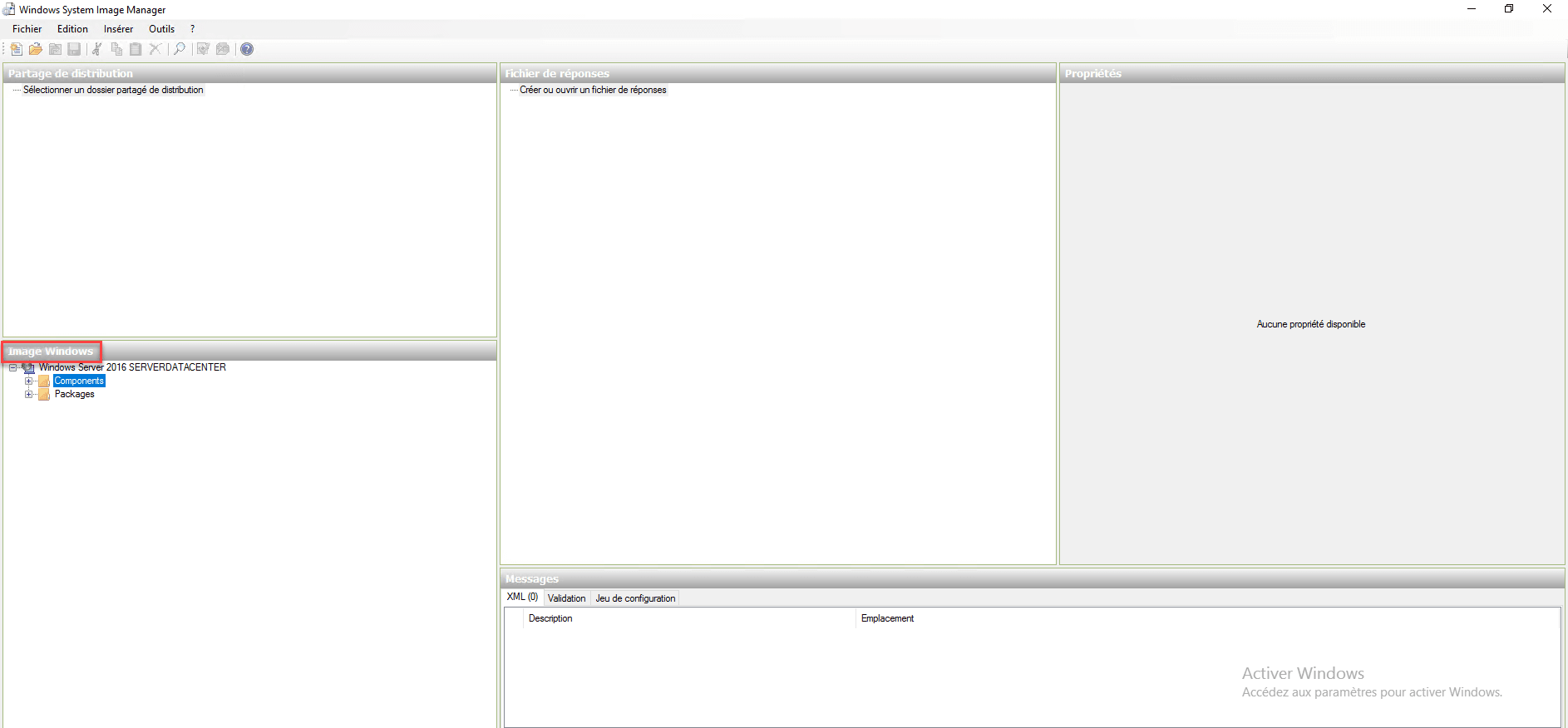

Una volta generato il catalogo, gli elementi sono disponibili nella sezione Immagine di Windows.

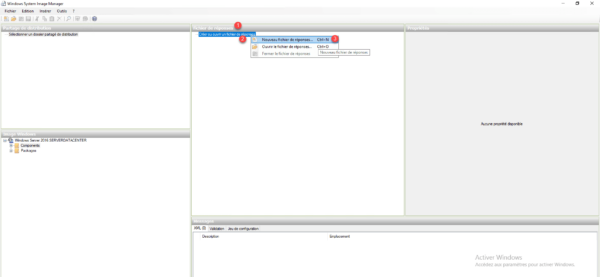

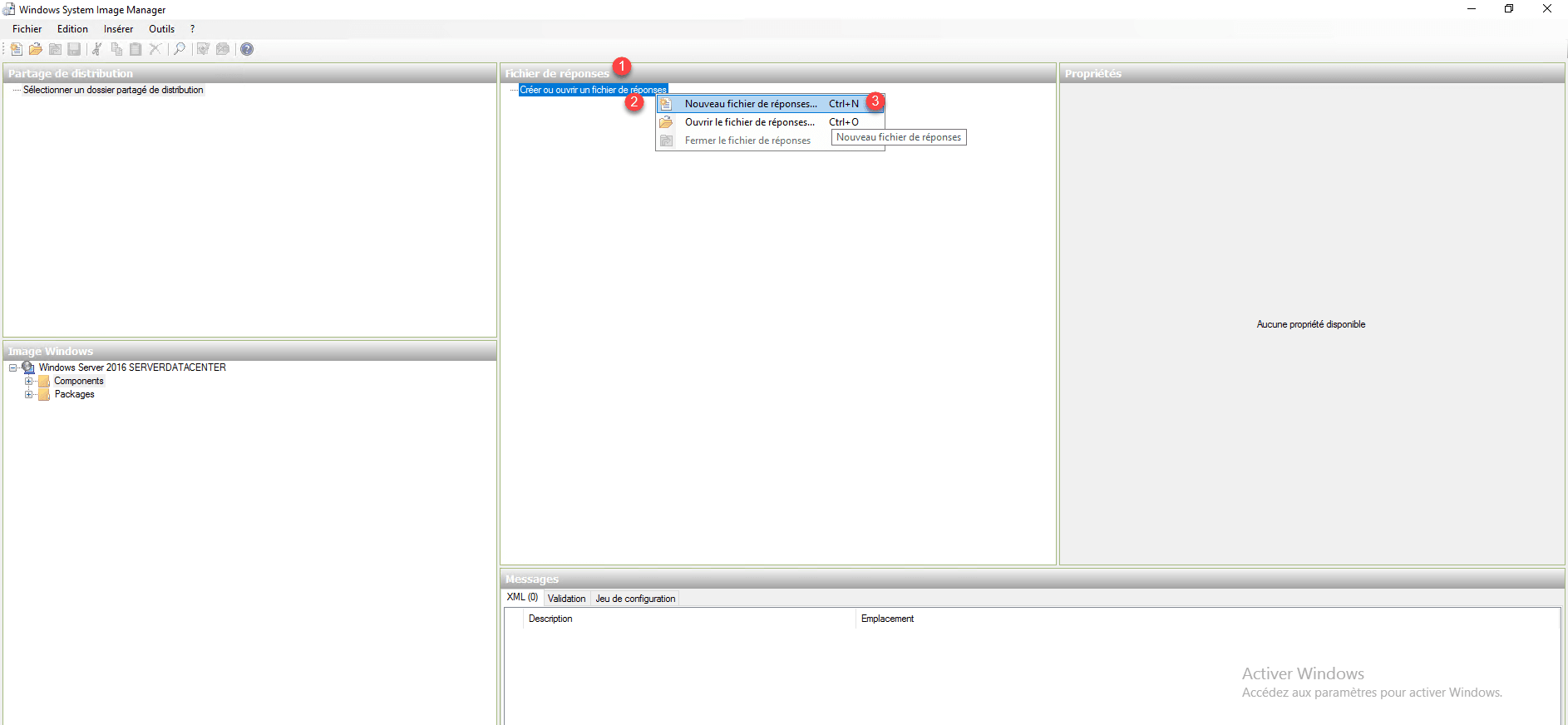

Ora che l’ambiente è pronto, possiamo iniziare a creare il file di risposta, nella parte File di risposta 1 fare clic destro su Crea o aprire un file di risposta 2 e fare clic su Nuovo file di risposta 3> >.
Ricordati di salvare il tuo file regolarmente.
Il file è ora pronto per ricevere i parametri.
Aggiungi un parametro

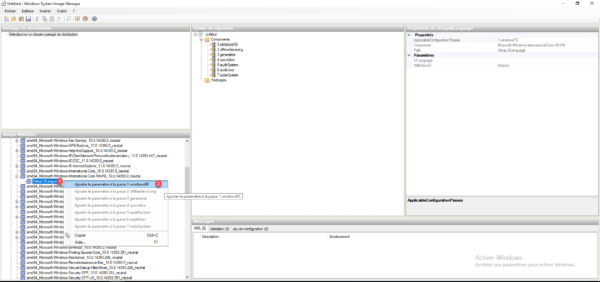

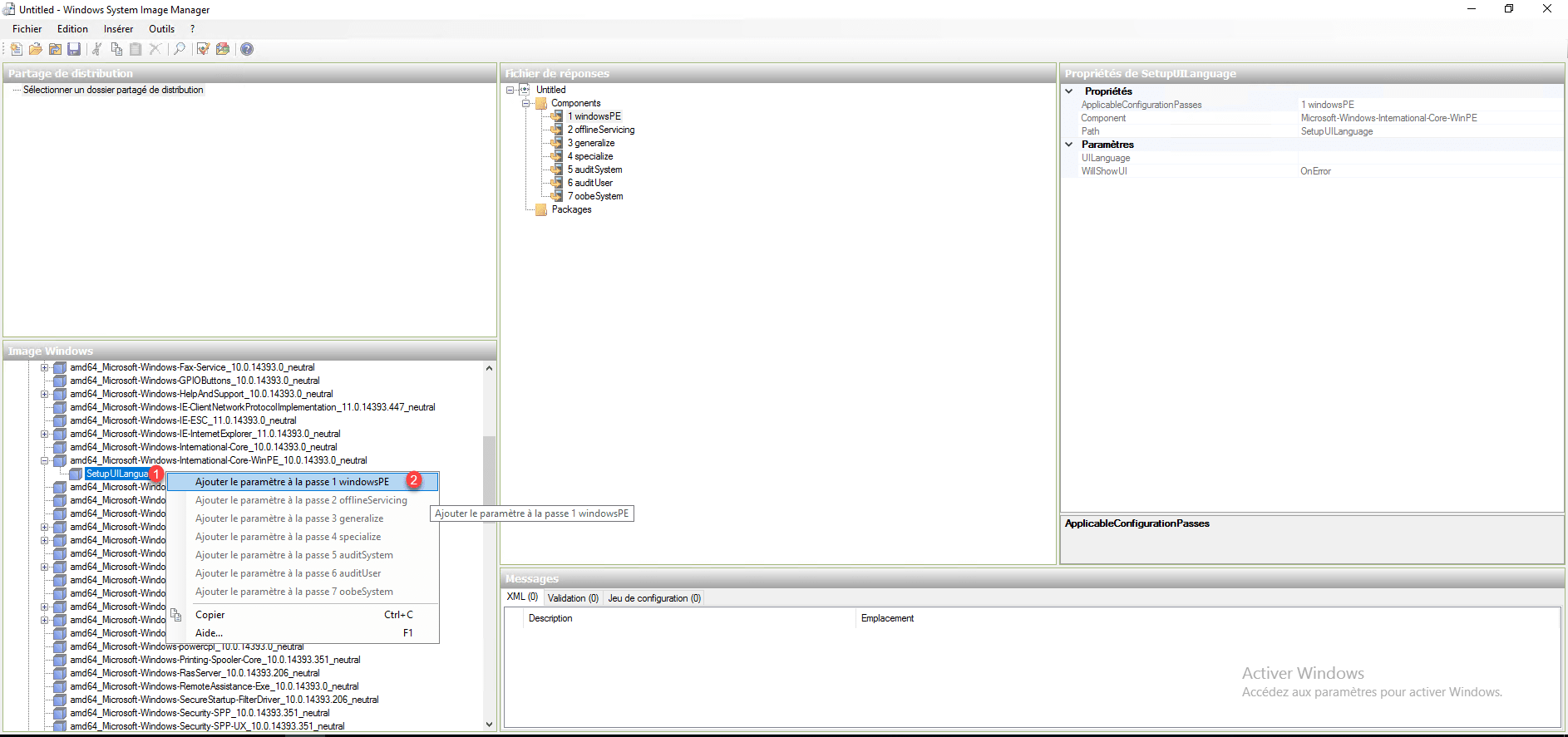

Per ogni elemento che andremo ad aggiungere al nostro file di risposta, dobbiamo recuperare il componente nell’immagine di Windows, fare clic destro su di esso 1 e fare clic su Aggiungi il parametro al passaggio X 2

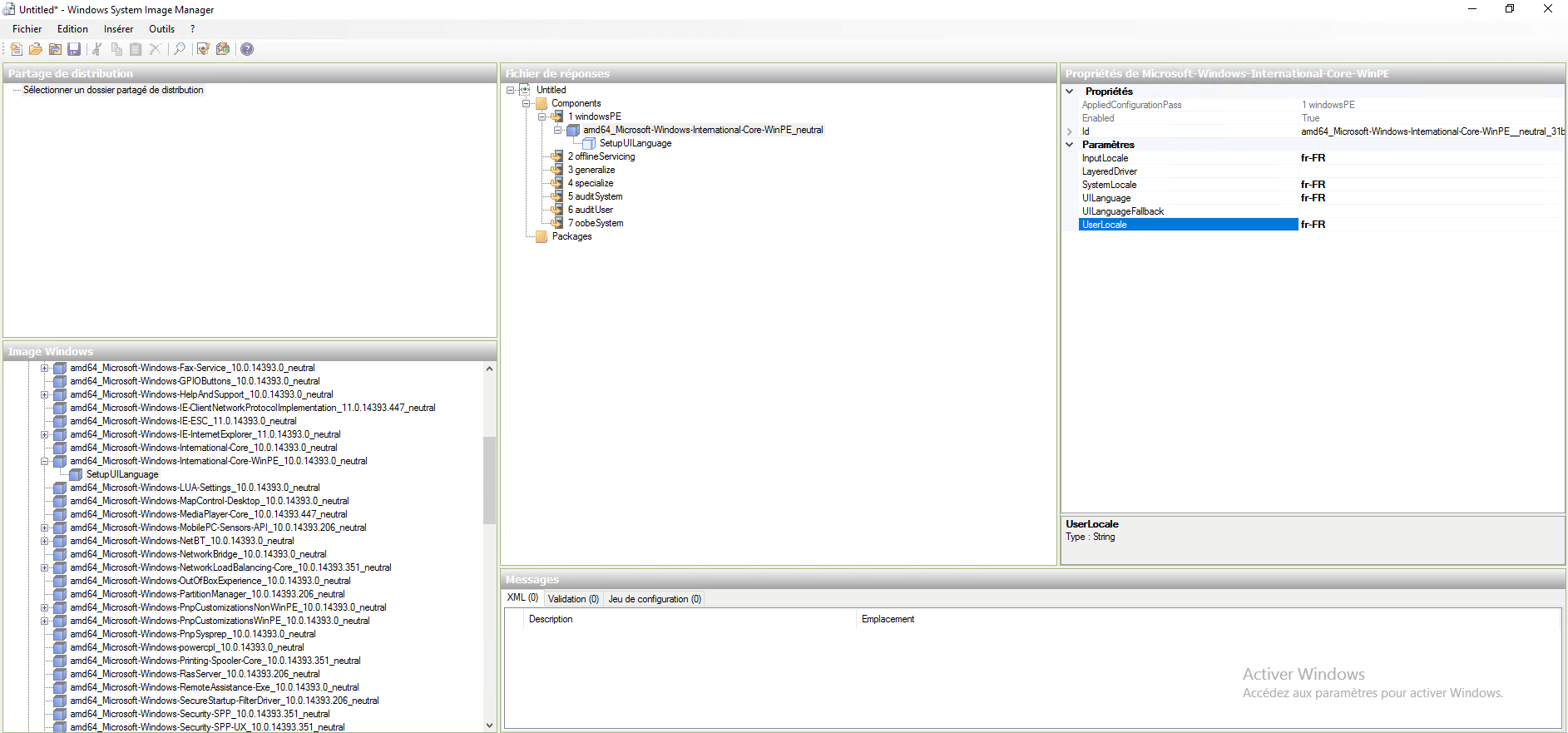

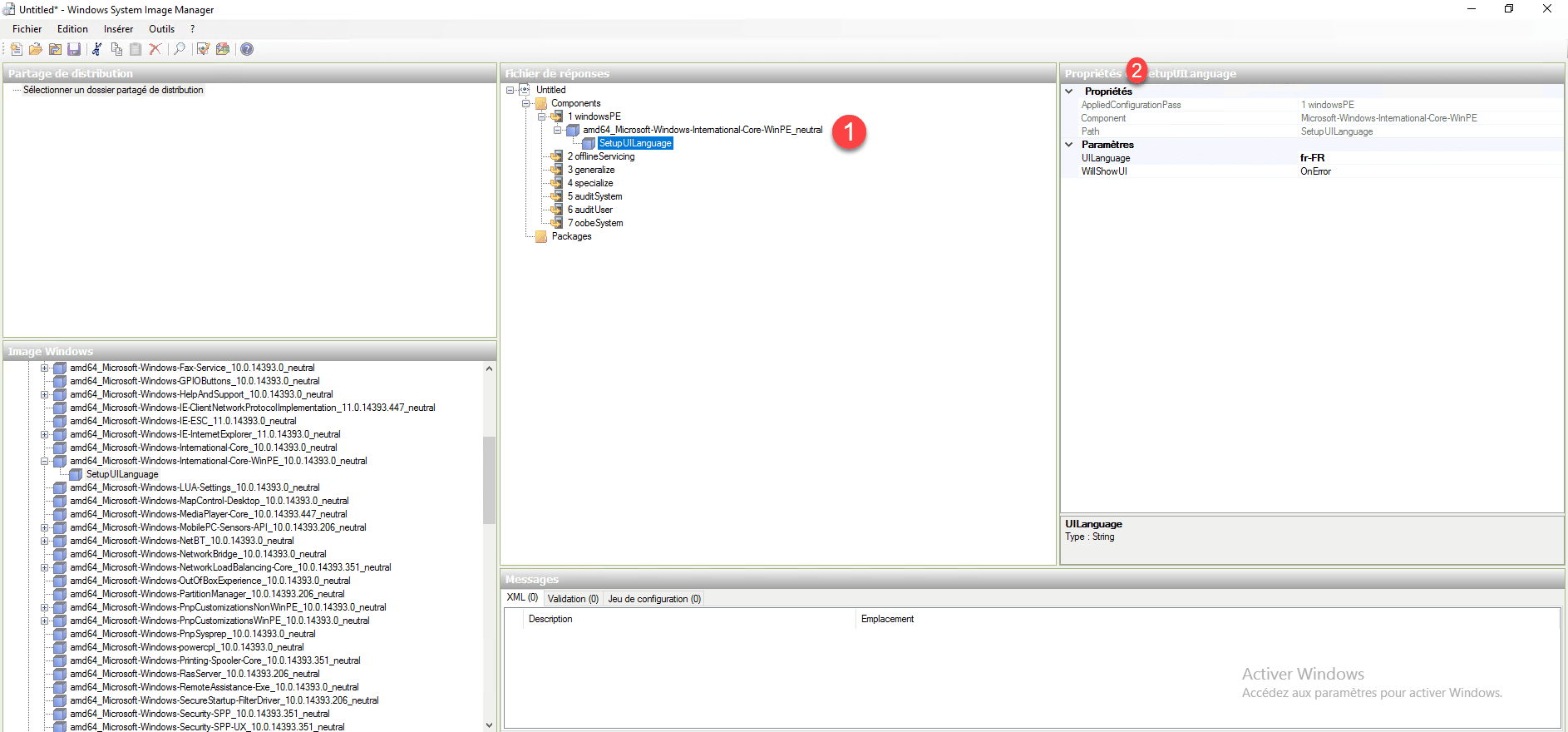

Il parametro viene aggiunto al file di risposta 1 e tutto ciò che devi fare è personalizzarlo nella parte Proprietà 2.
WinPE
Impostazioni regionali

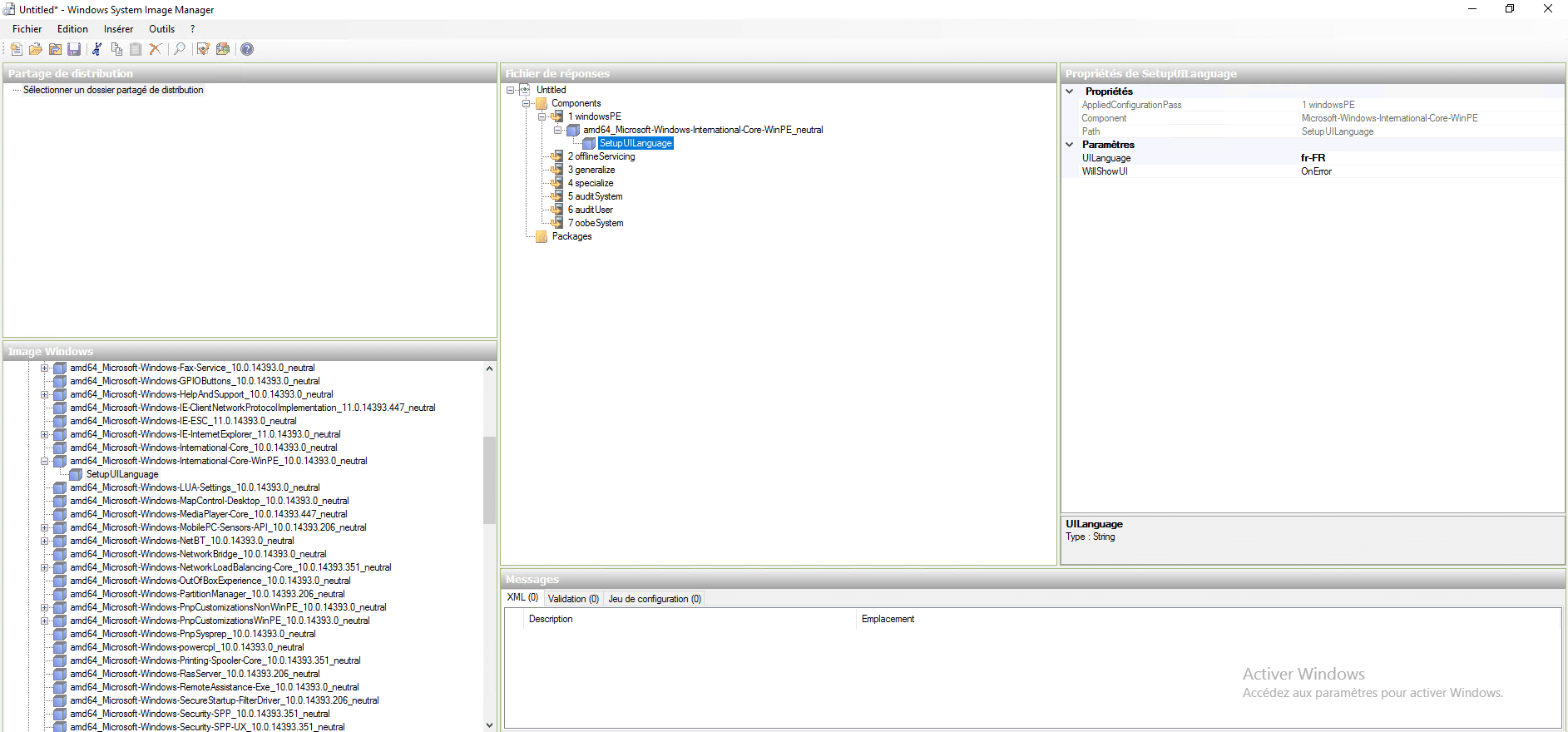

Aggiungi le impostazioni amd64_Microsoft-Windows-International-Core-WinPE e configura le seguenti proprietà:
- InputLocale : fr-FR
- SystemLocale : fr-FR
- UILanguage : fr-FR
- UserLocale : fr-FR
- SeteupUILanguage / UILanguage : fr-FR
Identificazione sul server WDS
Qui indicheremo le credenziali richieste durante il caricamento dell’ambiente WinPE per la connessione al server WDS.
Il passaggio degli identificatori può essere pericoloso perché ciò consentirà agli utenti di reinstallare un’immagine sulla propria workstation se non si sbagliano. Gli identificatori vengono inoltre archiviati in chiaro nel file di risposta.

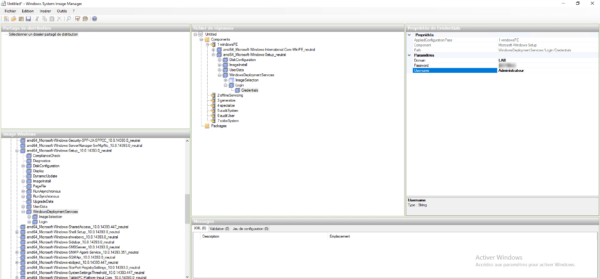

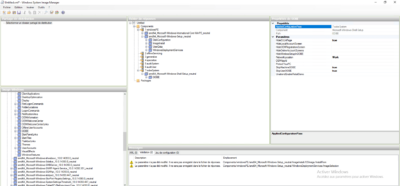

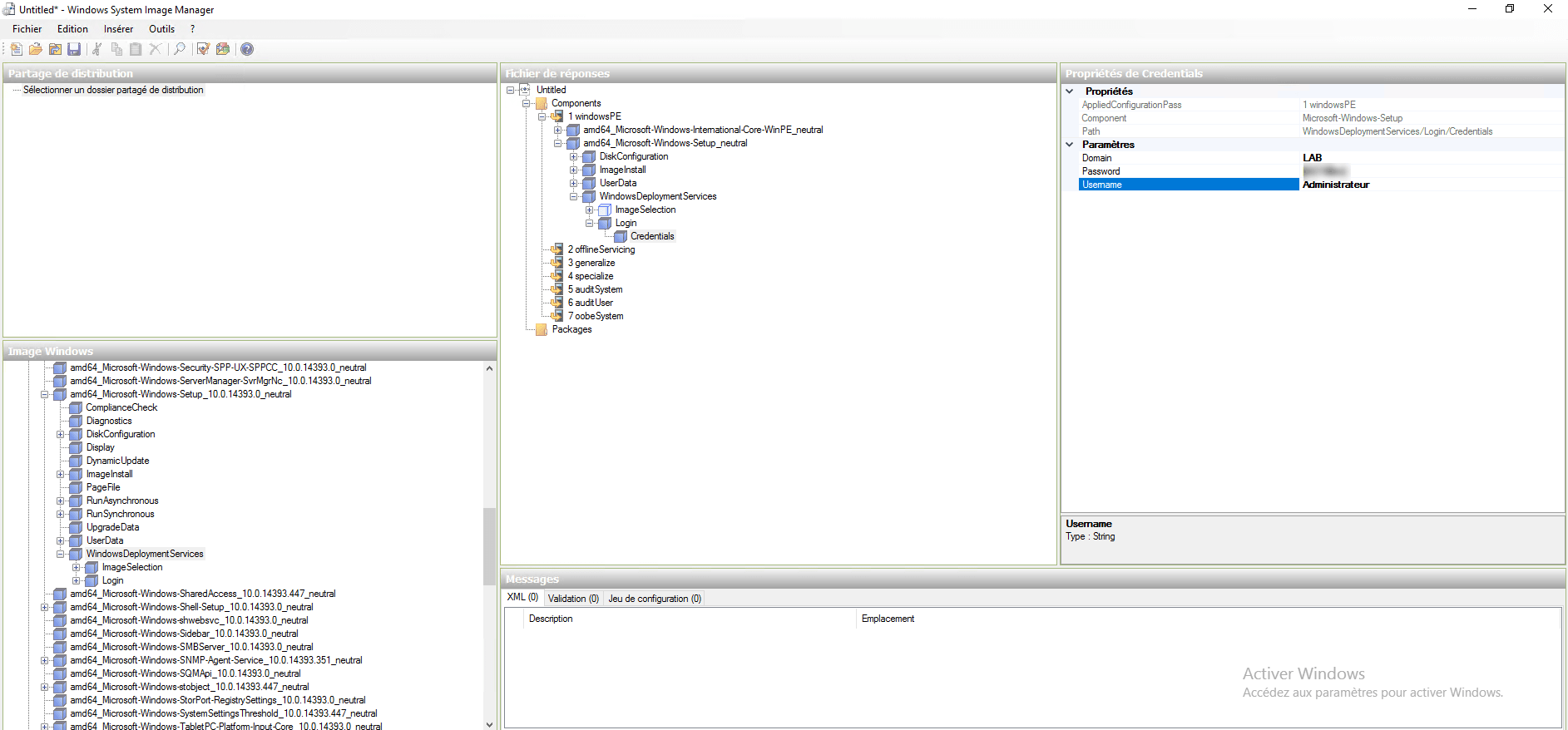

Aggiungi il parametro WindowsDeploymentServices in amd64_Microsoft-Windows-Setup e configura le seguenti proprietà:
- Login / Credentials / Domain
- Login / Credentials / Password
- Login / Credentials / username
Configurazione di Windows
Licenza e fuso orario

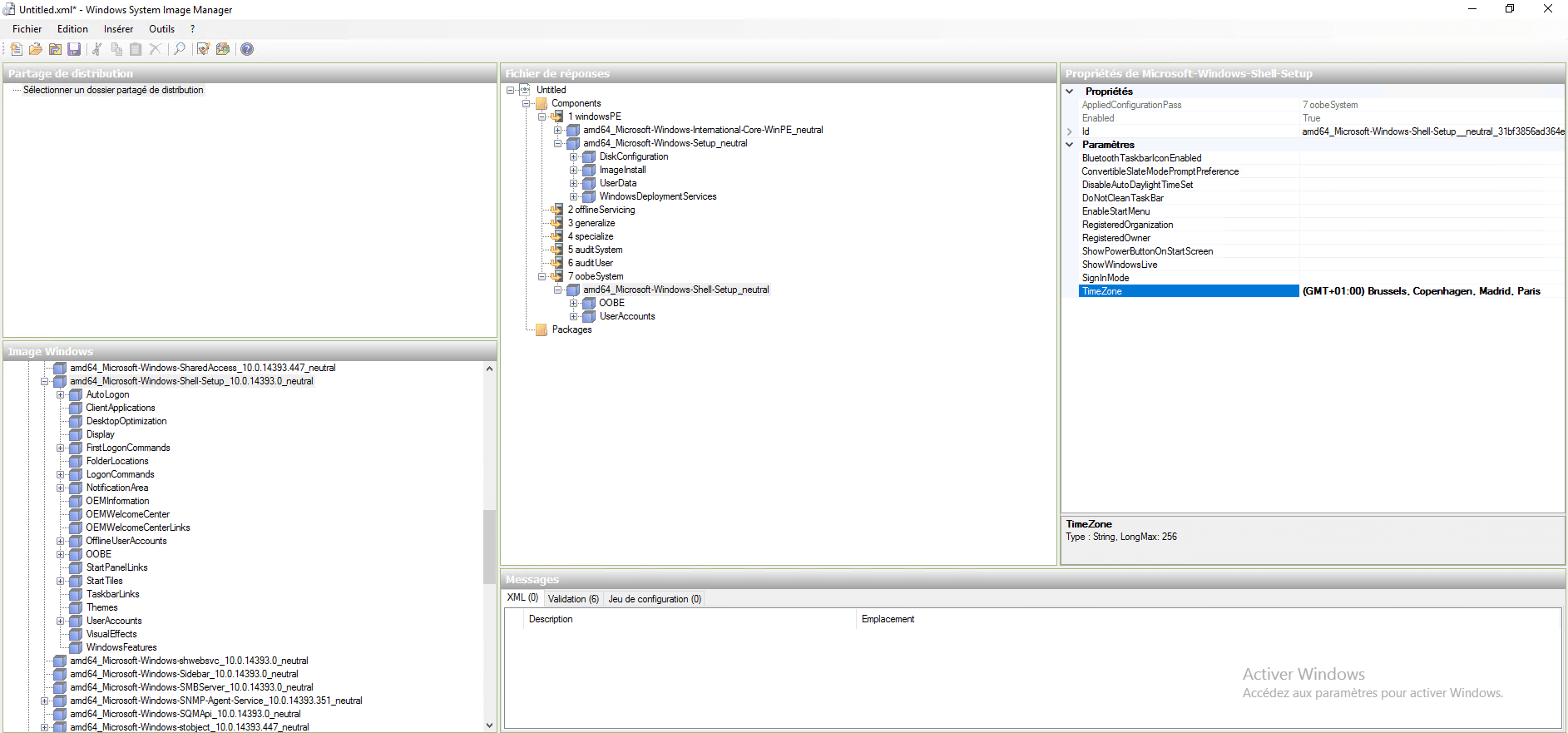

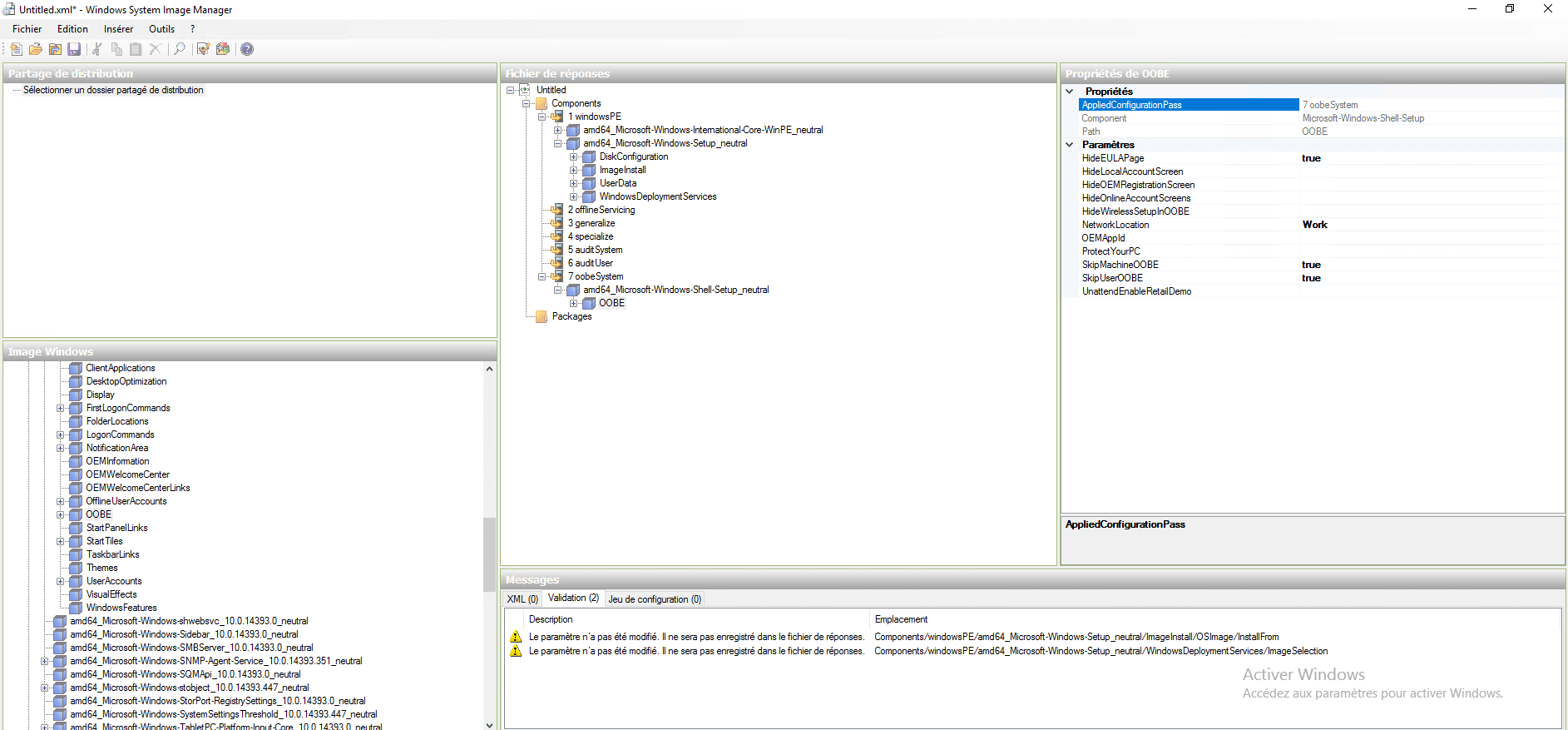

Aggiungi il parametro WindowsDeploymentServices in amd64_Microsoft-Windows-Shell-Setup e configura le seguenti proprietà:
- TimeZone : (GMT+01:00) Brussels, Copenhagen, Madrid, Paris
- OOBE / HideEULAPage : true
- OOBE / NetworkLocation : Work
- OOBE / SkipMachineOOBE : true
- OOBE / SkipUserOOBE : true
Password amministratore locale

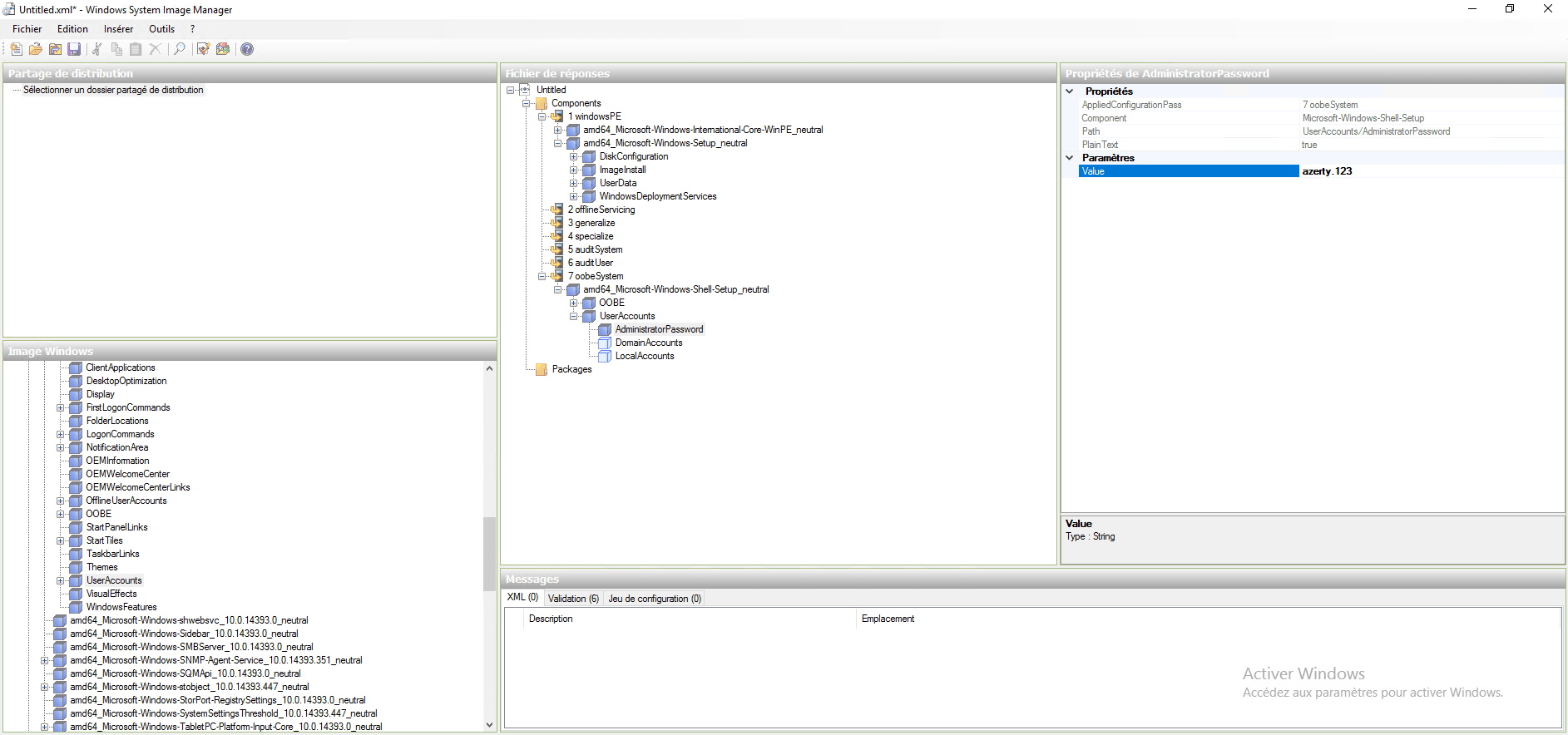

Aggiungi le impostazioni UserAccounts che si trovano in amd64_Microsoft-Windows-Shell-Setup e configura le seguenti proprietà:
- AdministratorPassword / Value : password
Salva il file di risposta.
Di seguito il file di risposta:
<?xml version="1.0" encoding="utf-8"?>
<unattend xmlns="urn:schemas-microsoft-com:unattend">
<settings pass="windowsPE">
<component name="Microsoft-Windows-International-Core-WinPE" processorArchitecture="amd64" publicKeyToken="31bf3856ad364e35" language="neutral" versionScope="nonSxS" xmlns:wcm="http://schemas.microsoft.com/WMIConfig/2002/State" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance">
<SetupUILanguage>
<UILanguage>fr-FR</UILanguage>
</SetupUILanguage>
<InputLocale>fr-FR</InputLocale>
<SystemLocale>fr-FR</SystemLocale>
<UILanguage>fr-FR</UILanguage>
<UserLocale>fr-FR</UserLocale>
</component>
<component name="Microsoft-Windows-Setup" processorArchitecture="amd64" publicKeyToken="31bf3856ad364e35" language="neutral" versionScope="nonSxS" xmlns:wcm="http://schemas.microsoft.com/WMIConfig/2002/State" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance">
<UserData>
<ProductKey>
<WillShowUI>Never</WillShowUI>
</ProductKey>
<AcceptEula>true</AcceptEula>
<FullName>LAB</FullName>
<Organization>LAB</Organization>
</UserData>
<WindowsDeploymentServices>
<Login>
<Credentials>
<Domain>LAB</Domain>
<Password>P@$w0rd</Password>
<Username>Administrateur</Username>
</Credentials>
</Login>
</WindowsDeploymentServices>
</component>
</settings>
<settings pass="oobeSystem">
<component name="Microsoft-Windows-Shell-Setup" processorArchitecture="amd64" publicKeyToken="31bf3856ad364e35" language="neutral" versionScope="nonSxS" xmlns:wcm="http://schemas.microsoft.com/WMIConfig/2002/State" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance">
<OOBE>
<HideEULAPage>true</HideEULAPage>
<NetworkLocation>Work</NetworkLocation>
<SkipMachineOOBE>true</SkipMachineOOBE>
<SkipUserOOBE>true</SkipUserOOBE>
</OOBE>
<UserAccounts>
<AdministratorPassword>
<Value>YQB6AGUAcgB0AHkALgAxADIAMwBBAGQAbQBpAG4AaQBzAHQAcgBhAHQAbwByAFAAYQBzAHMAdwBvAHIAZAA=</Value>
<PlainText>false</PlainText>
</AdministratorPassword>
</UserAccounts>
<TimeZone>(GMT+01:00) Brussels, Copenhagen, Madrid, Paris</TimeZone>
</component>
</settings>
<cpi:offlineImage cpi:source="wim:e:/_sources/install.wim#Windows Server 2016 SERVERDATACENTER" xmlns:cpi="urn:schemas-microsoft-com:cpi" />
</unattend>Dichiara il file di risposta nelle immagini
Ora che abbiamo il file di risposta, vedremo come dichiararlo alle diverse immagini.
Immagine di avvio
Per le immagini di avvio, il file di risposta è comune a tutte le immagini della stessa architettura (x86/x64…) ed è dichiarato nelle proprietà del server WDS.

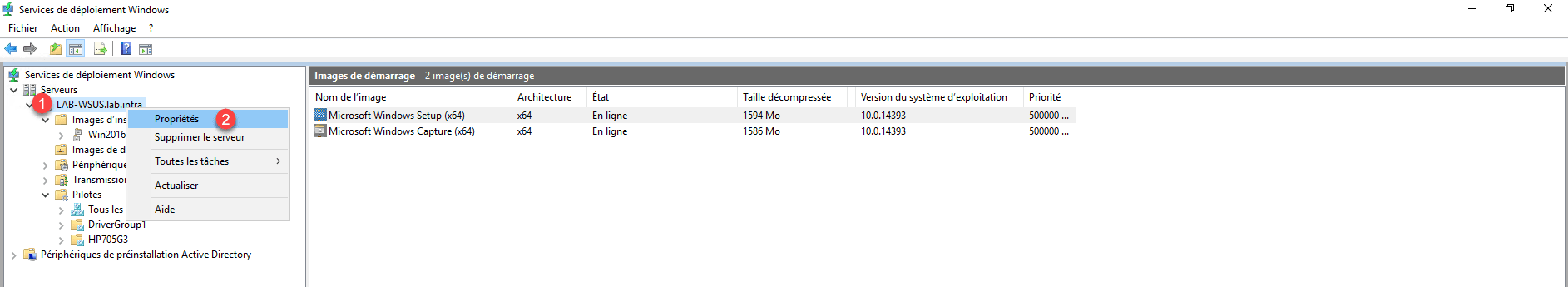

Copiare il file nella cartella RemoteInstall del server WDS. Dalla console, fare clic con il tasto destro sul server 1 e fare clic su Proprietà 2.

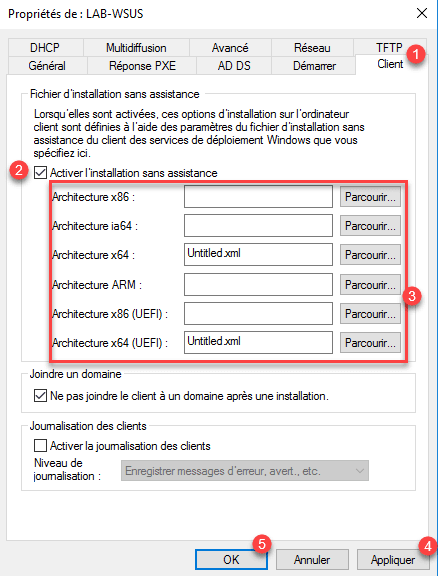

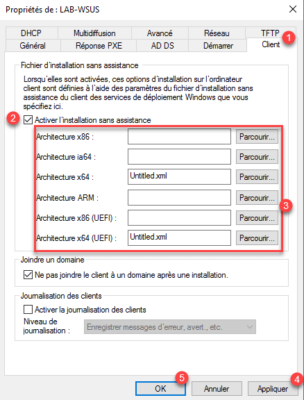

Vai alla scheda Client 1, seleziona la casella Abilita installazione automatica 2. Aggiungere il file all’immagine utilizzando il pulsante Sfoglia 3 quindi fare clic su Applica 4 e OK 5.
Immagine di installazione

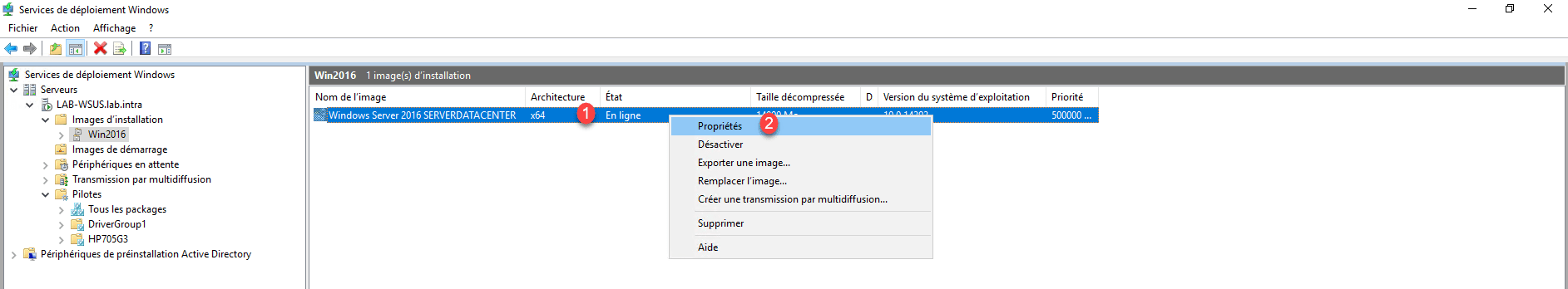

Seleziona l’immagine, fai clic destro su di essa 1 quindi fai clic su Proprietà 2.

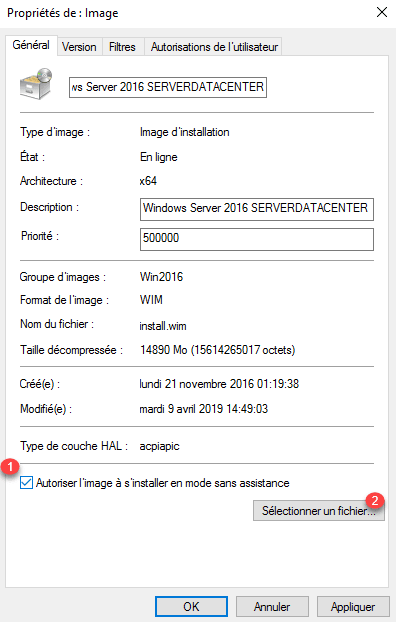

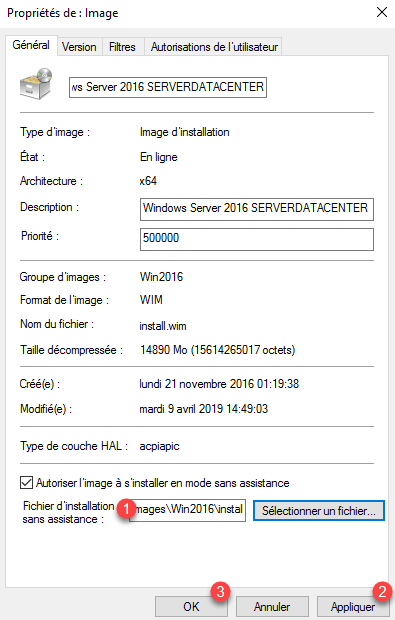

Nella scheda Generale, seleziona la casella Consenti l’installazione dell’immagine in modalità automatica 1 e fai clic su Seleziona un file 2.

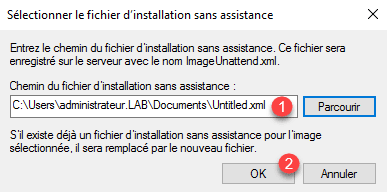

Vai a cercare il file 1 quindi fai clic su OK 2.
Il file di risposta viene dichiarato 1, fare clic su Applica 2 e OK 3.
Ora che i file di risposta sono stati aggiunti ai servizi WDS, puoi ripetere una distribuzione di prova. Normalmente dovresti solo scegliere l’immagine da installare e configurare il volume. Se il file di risposta è stato applicato correttamente, dovresti semplicemente accedere a Windows senza dover rispondere a nessuna domanda post-installazione.
Aggiungi driver ai servizi WDS
In questa parte vedremo come aggiungere driver ai servizi WDS in modo che vengano installati durante la distribuzione di Windows e come aggiungere driver all’immagine di avvio in modo da poter accedere alla rete dalla macchina in fase di distribuzione.
Aggiungi driver per la distribuzione
Come per le immagini di installazione, i driver possono essere assegnati a un gruppo.

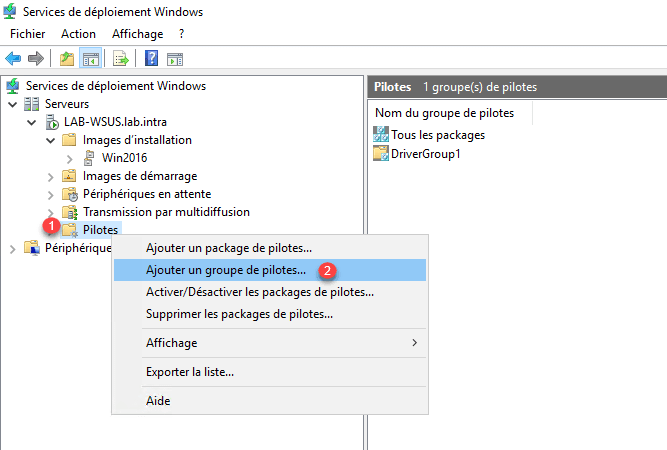

Dalla console di amministrazione, fare clic con il pulsante destro del mouse su Driver 1 e fare clic su Aggiungi un gruppo di driver 2.

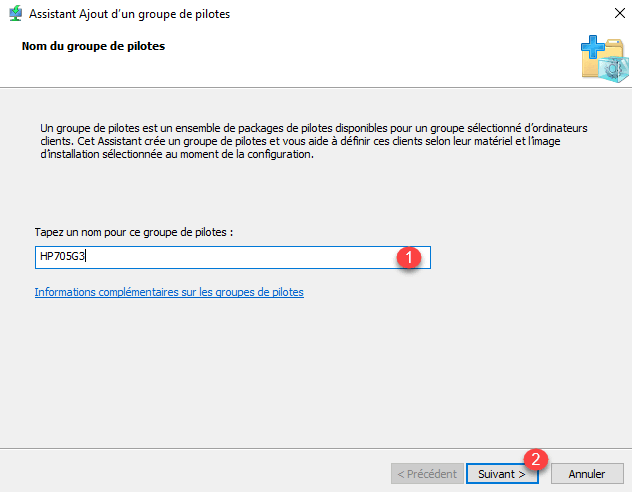

Immettere il nome del gruppo 1 quindi fare clic su Avanti 1.

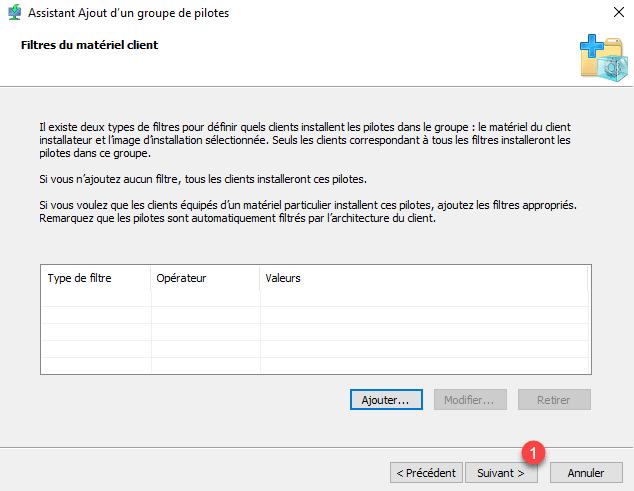

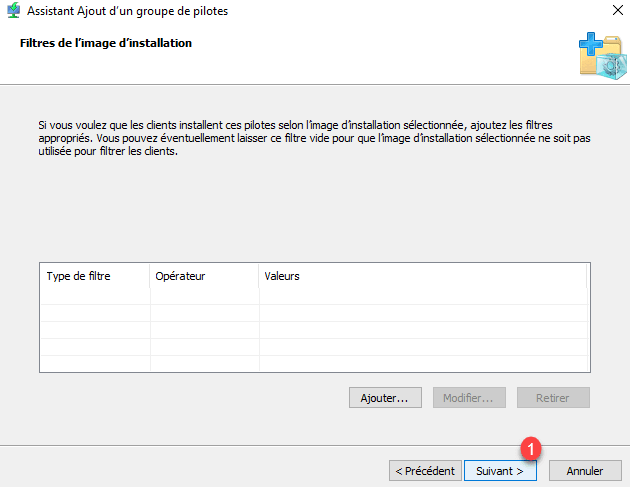

Salta le due pagine filtro facendo clic su Avanti 1.

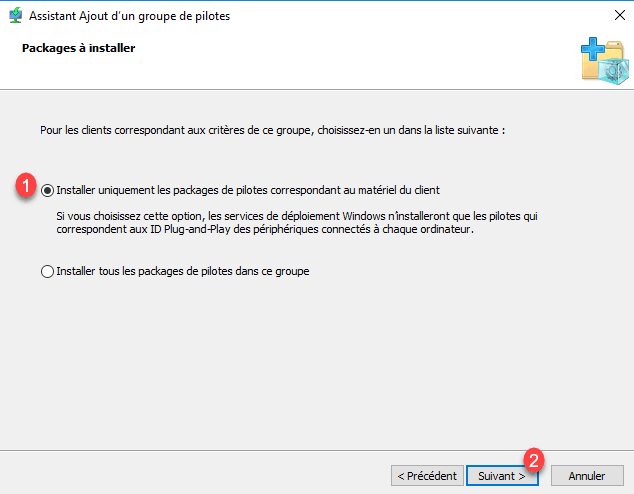

Selezionare l’opzione Install only the driver packages corrispondenti all’hardware client 1 e fare clic su Next 2.

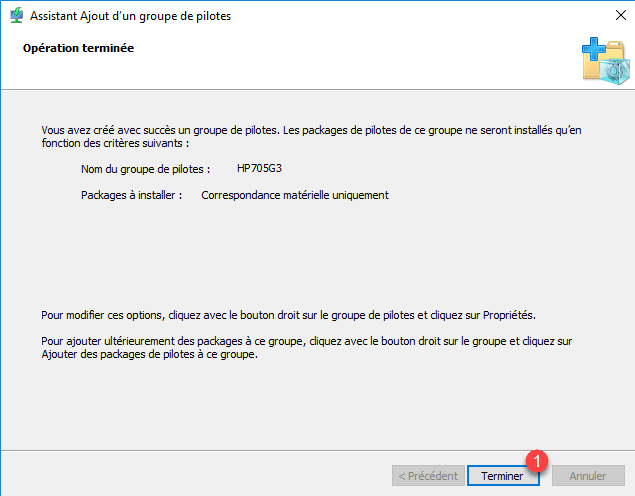

Fare clic su Fine 1 per aggiungere il gruppo.

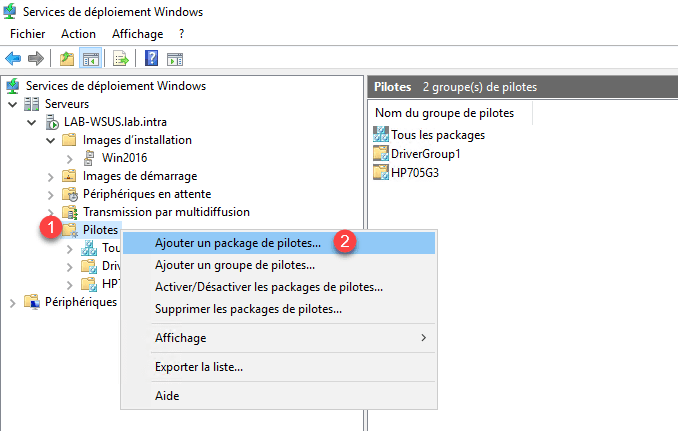

Fare clic con il pulsante destro del mouse su Driver 1 e fare clic su Aggiungi pacchetto driver 2.

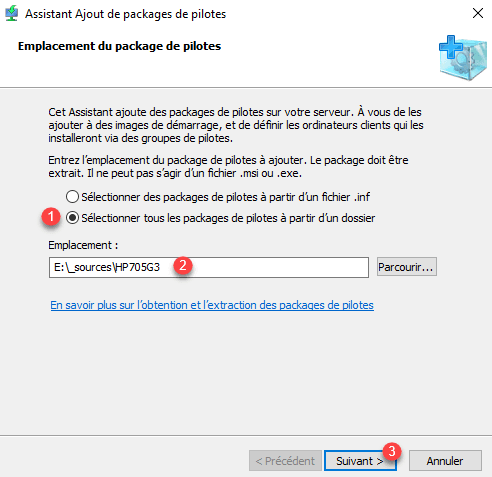

Selezionare l’opzione Seleziona tutti i pacchetti driver da una cartella 1, indicare la posizione dei driver 2 e fare clic su Avanti 3.

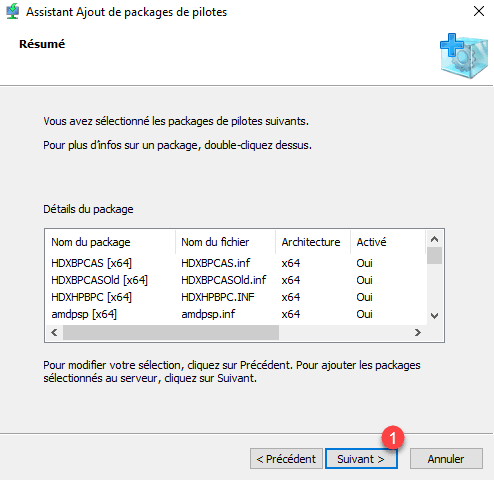

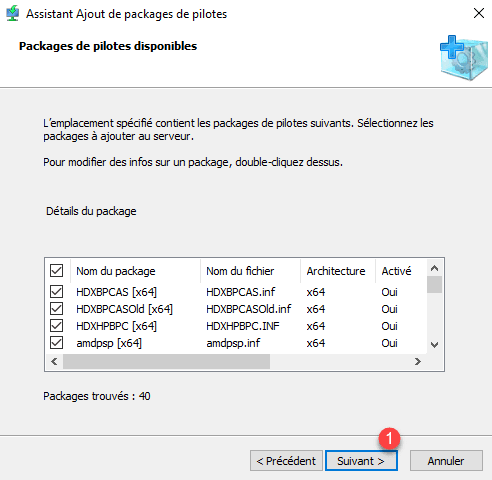

Viene visualizzato l’elenco dei driver trovati, fare clic su Avanti 1.
Confermare l’importazione facendo nuovamente clic su Avanti 1.

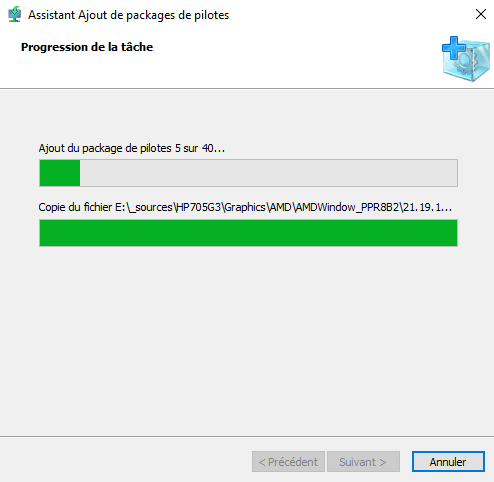

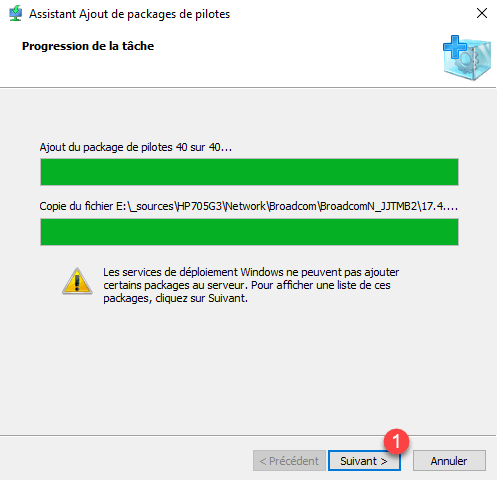

Attendi mentre aggiungi i driver …
L’importazione è completata, fare clic su Avanti 1.

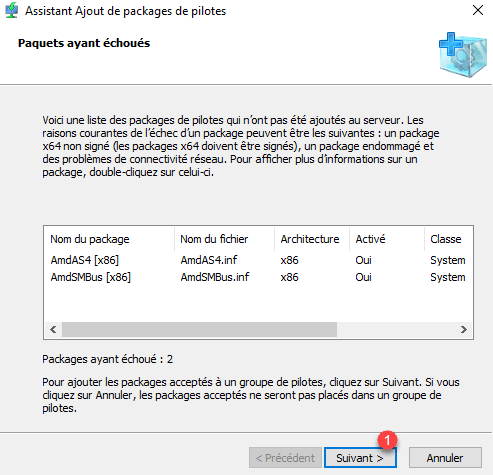

Se i pacchetti non sono stati aggiunti, vengono visualizzati qui, fare clic su Avanti 1.

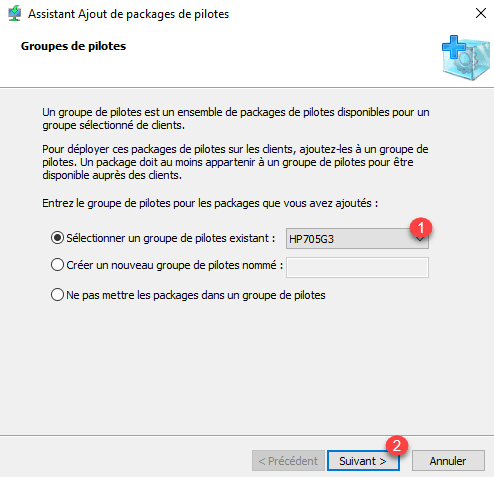

Scegli il gruppo di conducenti 1 e fai clic su Avanti 2.

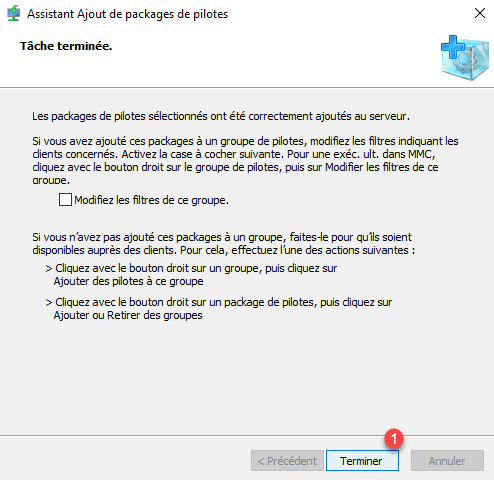

I driver sono stati aggiunti, chiudere la procedura guidata facendo clic su Fine 1.

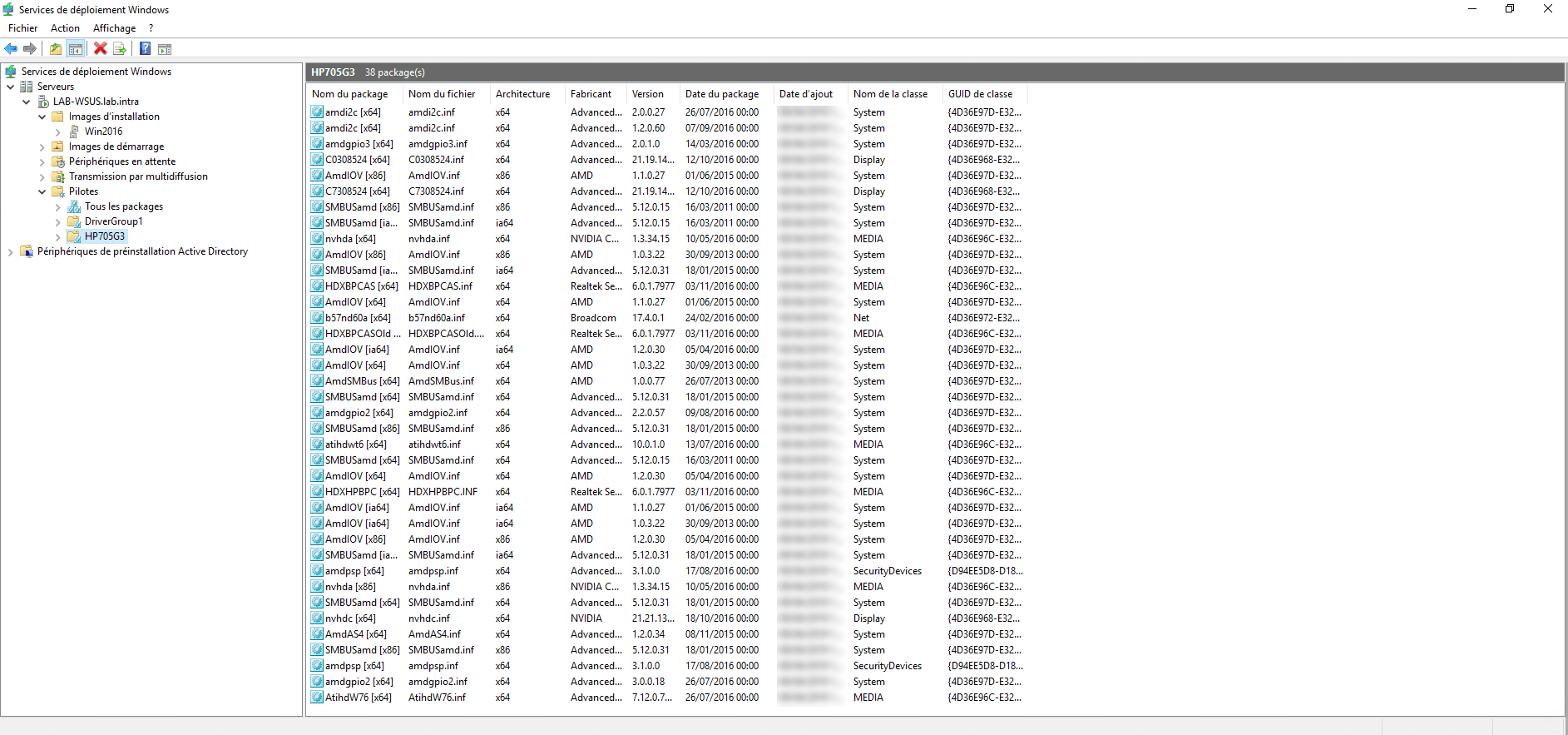

Mettendosi nel gruppo, possiamo vedere i piloti.
Aggiungi driver per avviare e acquisire immagini
Per alcuni modelli di workstation, è necessario aggiungere i driver del controller di rete e di archiviazione in modo che l’immagine WinPE possa accedere alla rete e installare Windows.
È possibile aggiungere solo driver già presenti nei servizi WDS.

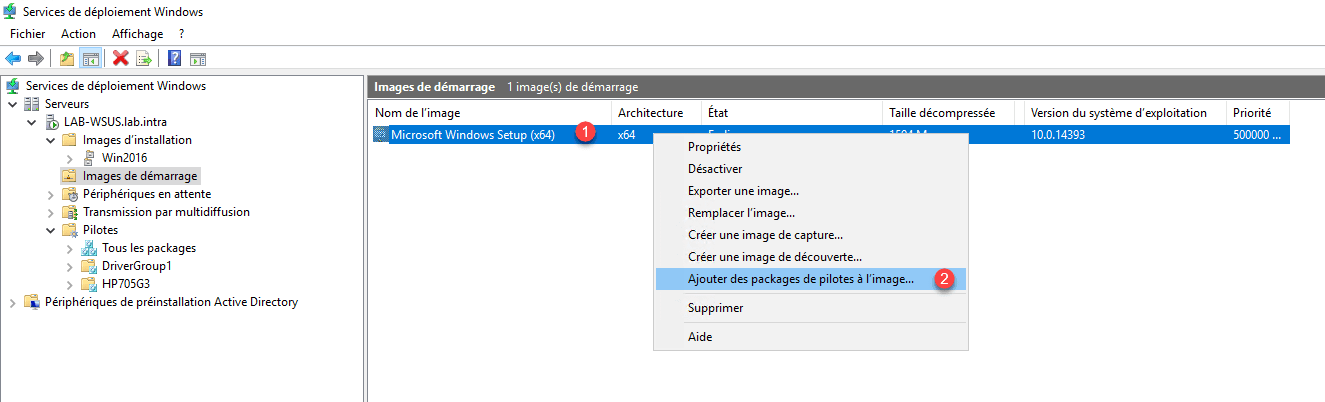

Nella console di amministrazione, vai alla cartella Immagini di avvio, fai clic con il pulsante destro del mouse sull’immagine 1 e fai clic su Aggiungi pacchetti driver all’immagine 2.

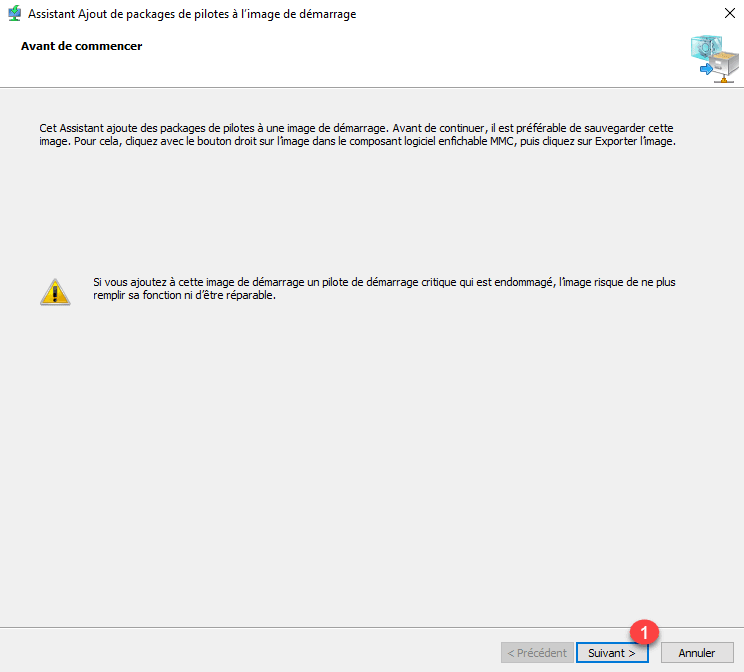

All’avvio della procedura guidata, fare clic su Avanti 1.

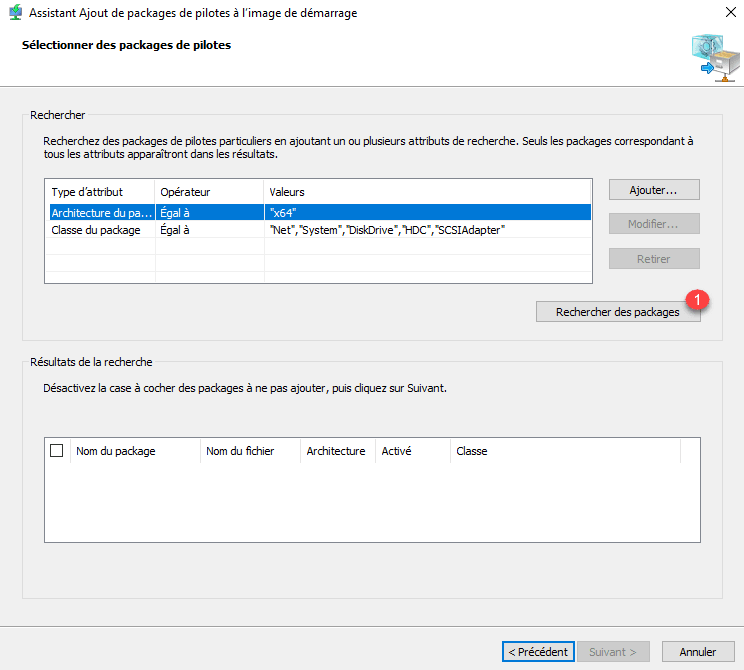

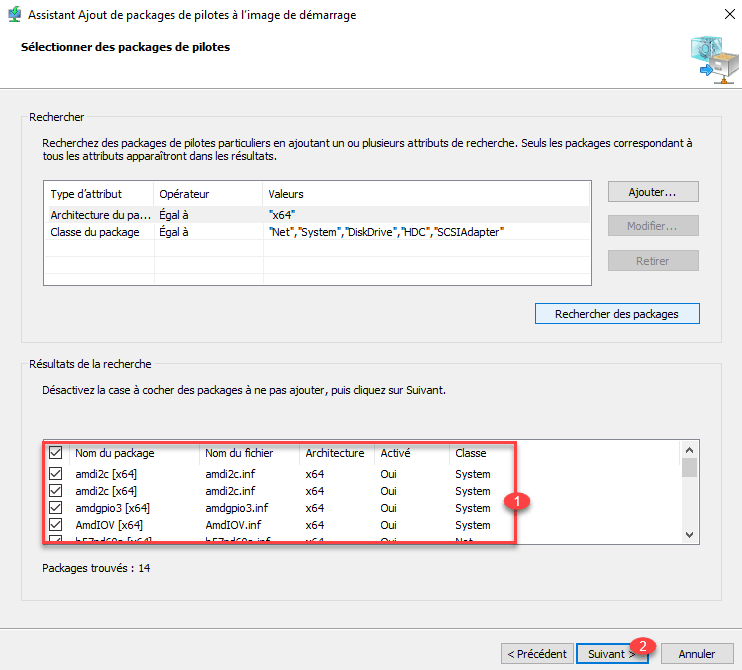

Viene visualizzata una pagina con filtri precompilati per selezionare solo i driver necessari (Rete / controller di archiviazione …). Fare clic sul pulsante Trova pacchetti 1.
Una volta trovati i driver 1, fare clic su Avanti 2.

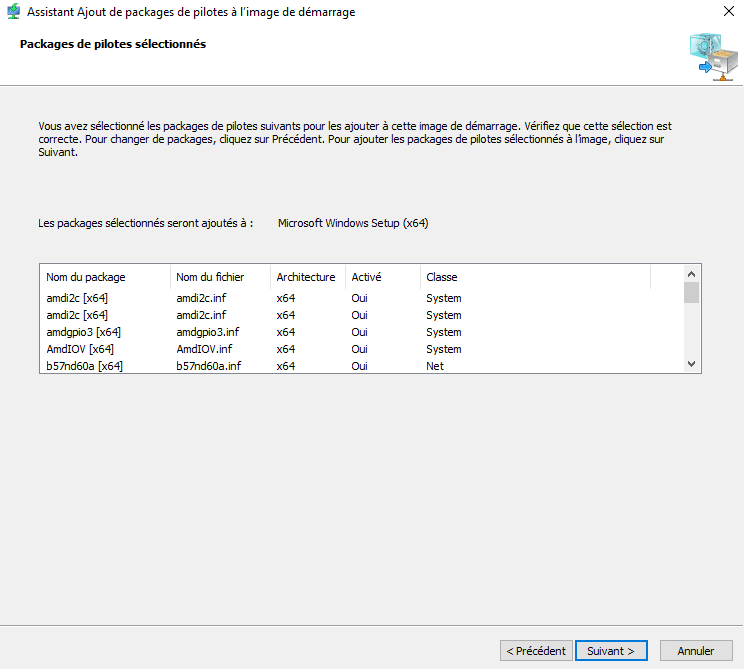

Confermare l’azione facendo clic su Avanti 1.

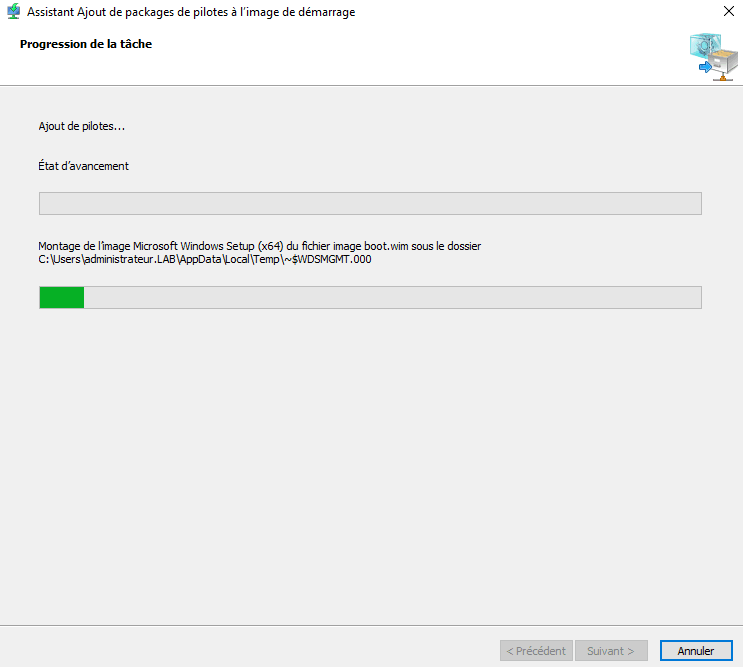

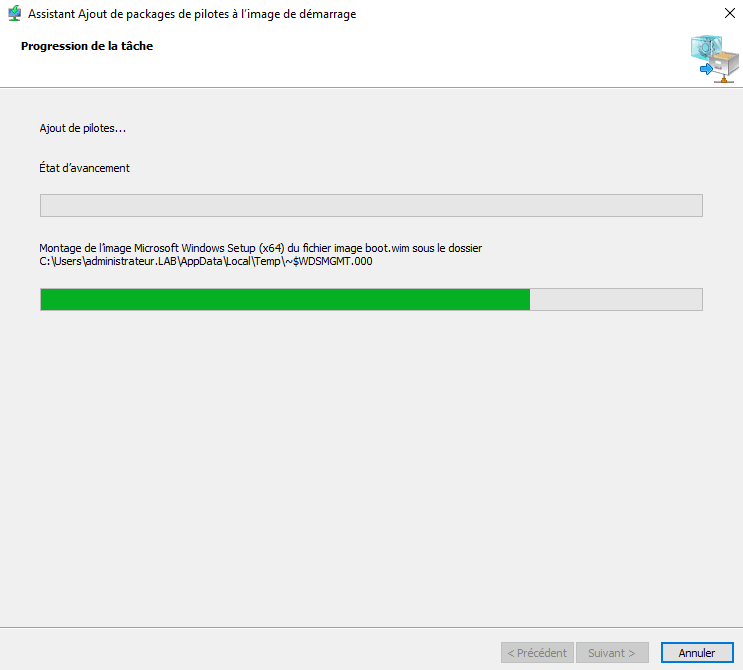

Aspetta che i piloti vengano iniettati nell’immagine …

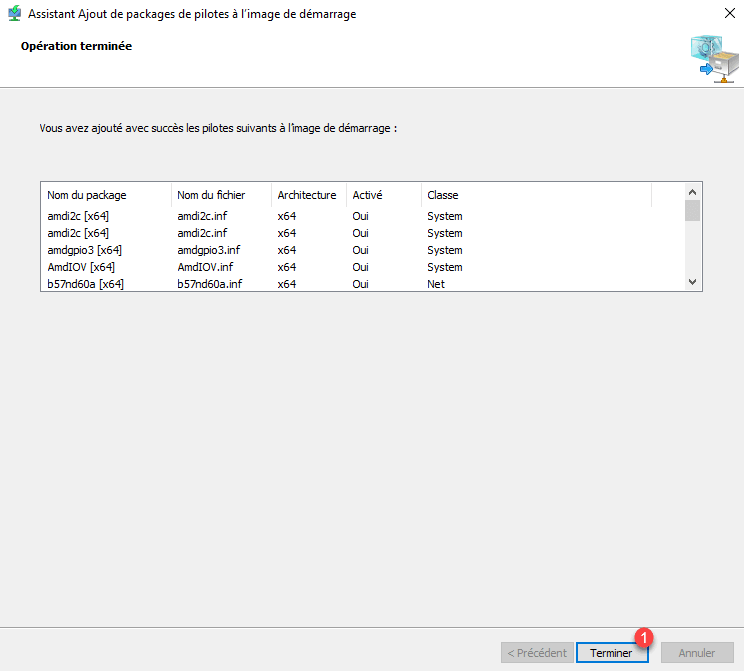

Una volta aggiunti i driver all’immagine, chiudere la procedura guidata facendo clic sul pulsante Fine 1.
Crea un’immagine di cattura
Un’immagine di acquisizione è un ambiente WinPE che consente l’acquisizione di un Windows pronto per essere reinstallato.
Il tutorial: WDS: Capture a Windows Image (EN), mostra come acquisire un’immagine Windows.

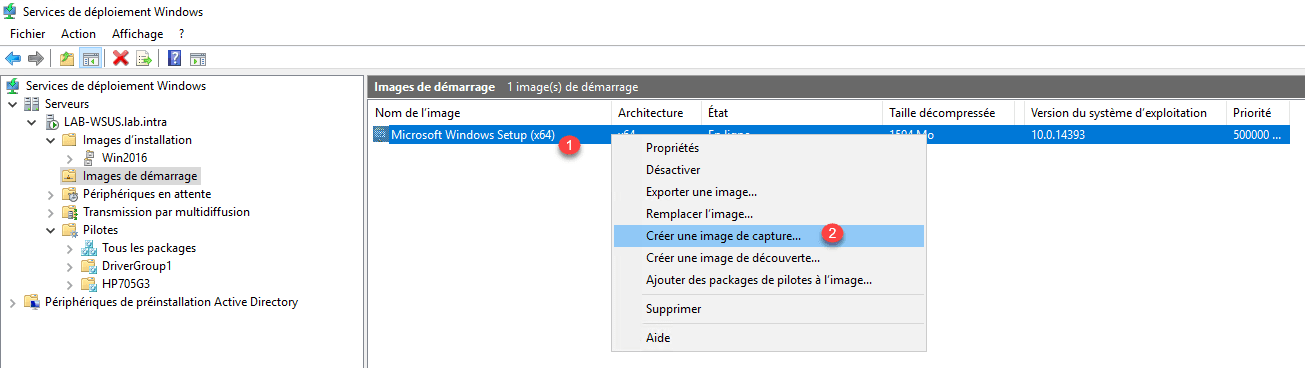

Da un’immagine di avvio, fai clic destro su di essa 1 e fai clic su Crea immagine di acquisizione 2.

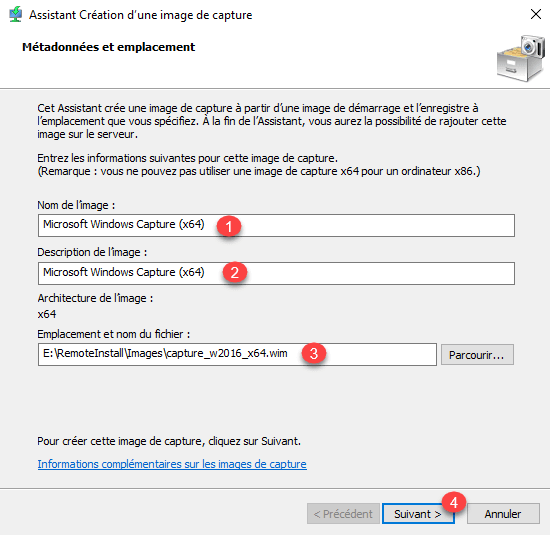

Viene avviata una procedura guidata per creare l’immagine, denominare l’immagine 1, modificare la descrizione 2. Indicare la posizione e il nome del file (.wim) in cui verrà salvata l’immagine 3 e fare clic su Avanti 4.
Se fai clic su Sfoglia per specificare la posizione e il nome del file, il pulsante di esplorazione dice Apri, leggi invece salva.

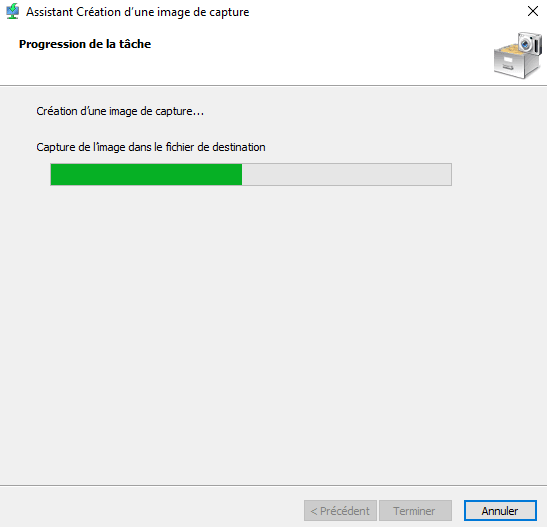

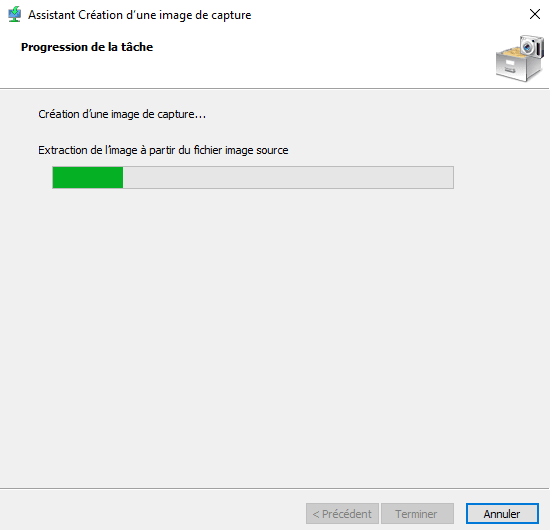

Patienter pendant la génération …

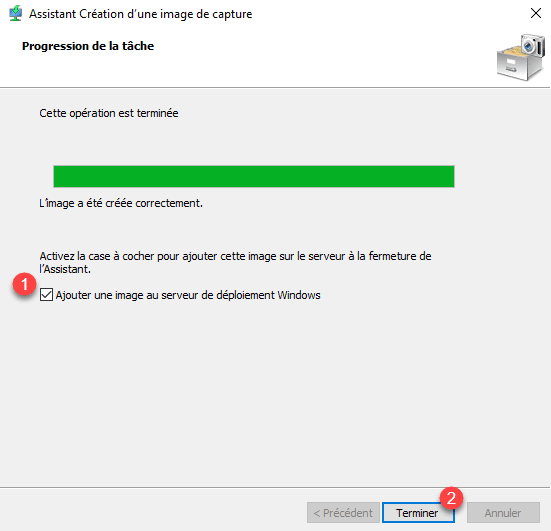

L’immagine di acquisizione è stata creata, selezionare la casella Aggiungi un’immagine al server di distribuzione 1 quindi fare clic su Fine 2.

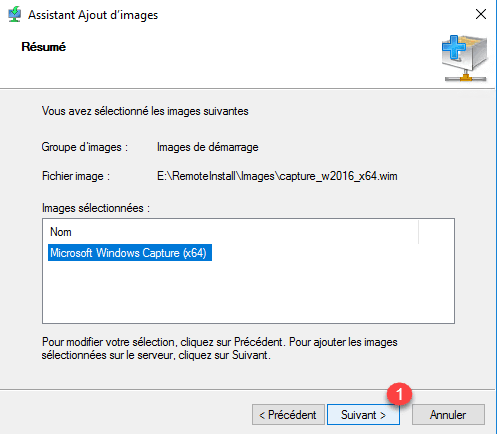

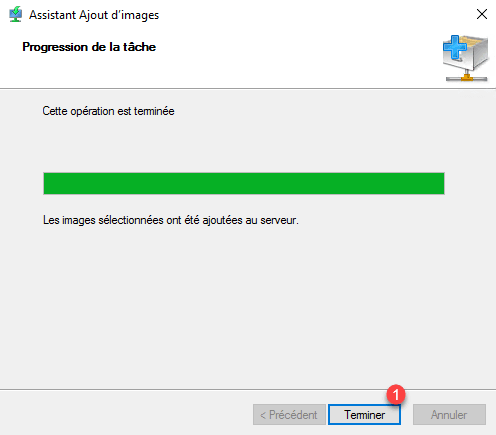

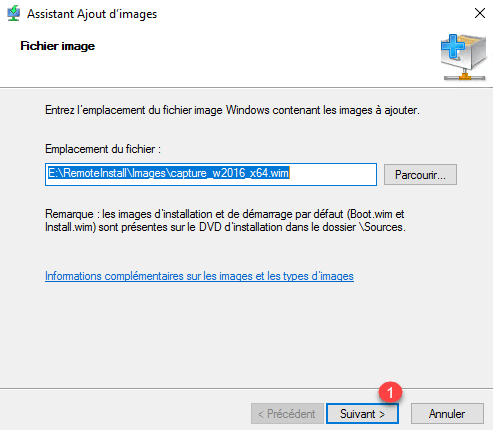

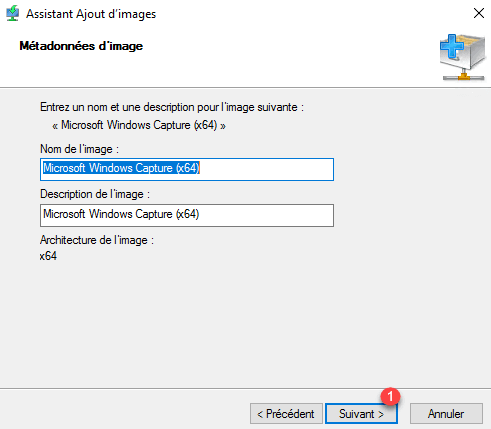

Si apre l’Aggiunta guidata immagine, fare clic su Avanti 1 in ciascuna finestra.

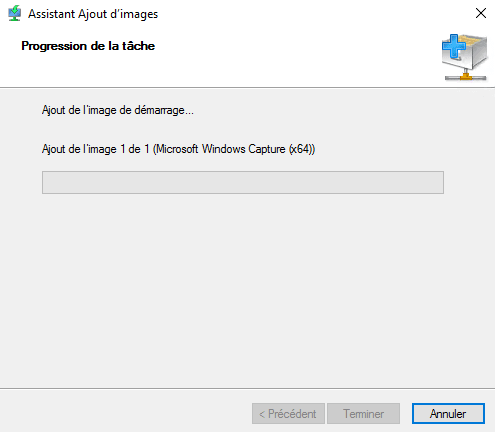

Attendi mentre aggiungi l’immagine…
L’immagine acquisita è stata aggiunta, chiudere la procedura guidata facendo clic su Fine 1.
L’immagine viene aggiunta alle immagini di avvio.
Conclusione
Questo tutorial WDS finisce qui. Come hai potuto vedere, WDS fornisce un potente strumento che consente l’implementazione della stazione tramite la rete con il massimo dell’automazione.
Molti aspetti non sono stati trattati in questo tutorial come:
- Post-approvazione
- Preinstallazione
- Configurazione in un ambiente DHCP esterno ad Active Directory
- Multicast…
WDS abbinato a MDT consente l’industrializzazione e la facilitazione dell’implementazione della workstation con un minimo di intervento.
Risorse addizionali:
