Veeam : configuration de la réplication d’ordinateurs virtuels

Dans ce tutoriel, nous allons voir comment mettre en place et utiliser la réplication dans Veeam Backup & Replication.

Avant de commencer, les serveurs sources 1 et de destinations 2 doivent être ajoutés à la console Veeam.

Hôtes physiques enregistrés dans Veeam

L’article présente un environnement Microsoft Hyper-V, la mise en place de la réplication avec VMware est quasiment identique.

Configuration du job de réplication


1. Depuis la console Veeam, cliquer sur Réplication Job 1 / Microsoft Hyper-V 2.

Veeam réplication, ajout job

2. Entrer le nom du job 1 et cliquer sur Next 2.

veeam replication : nom du job

A ce moment de la configuration, il est possible de choisir l’option Separate virtual networks pour configurer le commutateur virtuel si celui-ci est différent sur l’Hyper-V de destination. Il est aussi possible de sélectionner l’option Different IP addressing scheme pour parametrer une adresse IP différente sur la machine réplica.

3. Cliquer sur Add 1 pour ajouter les ordinateurs virtuels à répliquer puis cliquer sur Next 2.

Ajout des VM

4. Sélectionner l’hôte de destination 1, indiquer l’emplacement de stockage des réplicas 2 et cliquer sur Next 3.

Configuration de la destination

5. Valider le suffixe 1 donné au réplica et le nombre de point de restauration 2 et cliquer sur Next 3.

Configuration des réplicas

6. Cliquer sur Next 1.

Wan accelerator

Dans le cadre d’une PRA sur un site distant, il est conseillé d’utiliser le Wan accelerators.

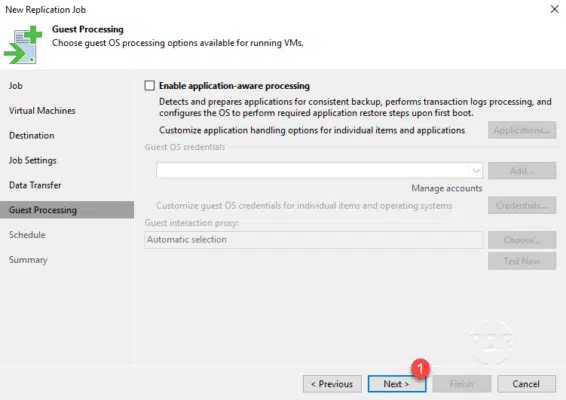

7. Cliquer sur Next 1.

Dans le cas de réplication de base de données, il faut activer application-aware processing.

8. Configurer la planification du job 1 puis cliquer sur Next 2.

Planification

9. Cocher la case Run the job when i click Finish 1 pour lancer la réplication immédiatement puis cliquer sur Finish pour fermer

l’assistant 2.

Configuration terminée


10. Le job de réplication 1 est maintenant disponible dans la console Veeam.

Job ajouté

11. Ouvrir la console Hyper-V sur le serveur source et vérifier la présence du réplica 1.

Réplica dans la console Hyper-V

Maintenant que nous avons vu comment ajouter un job de réplication à Veeam, nous allons voir gérer le basculement depuis la console.

Gestion des réplicas

Failover

1. Depuis la console Veeam B&R, aller sur Réplicas 1 / Ready 2, qui permet d’afficher la liste des réplicas prêts 3 pour le basculement.

Veeam accès au réplica

2. Avant de déclencher le réplica, la VM source doit être éteinte.

3. Faire un clic droit sur le réplica 1 et cliquer sur Failover Now … 2 pour lancer l’assistant.

Failover

L’option Planned Failover est à utiliser en cas déclenchement planifié, lors du déclenchement une dernière synchronisation est effectuée.

4. Choisir les ordinateurs virtuels et leurs points de restauration 1 et cliquer Next 2.

Assistant failvover

5. Cliquer sur Next 1.

Assistant failvover

6. Cliquer sur Finish 1 pour lancer le processus de démarrage du réplica.

Assistant failvover

7. Patienter pendant le démarrage…

Démarrage réplica

8. Cliquer sur Close 1 pour fermer la fenêtre d’action quand le ou les réplicas ont démarrés.

Démarrage réplica

9. Dans la console Veeam, on voit que le réplica passe Actif 1 et en statut Failvoer 2.

Réplica démarré

10. Vérifier également le démarrage de la VM 1 depuis la console Hyper-V.

Statut réplica

Maintenant que le basculement est fait, 3 options sont « disponibles » :

  1. Passer l’infra de réplica en production : Permanent Failover
  2. Annuler le réplica : Undo Failover
  3. Retour en production : Failback to production…

Retour en production – Failback to production

Cette option est très intéressante, car elle permet de transférer le réplica avec les modifications sur l’infrastructure de production une fois que celle-ci est de nouveau disponible.

Pendant la restauration sur l’infrastructure de production, le réplica est éteint.

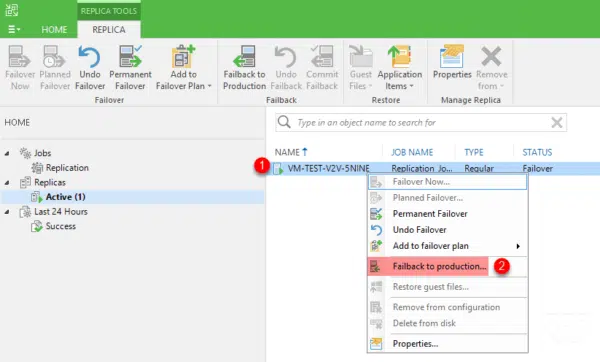

1. Depuis la console Veeam B&R, aller sur un réplica actif 1, faire un clic droit dessus et cliquer sur Failback to production 2.

Retour en production

2. Sélectionner les réplicas 1 et cliquer sur Next 2.

Assistant retour en production

3. Choisir un mode de restauration 1 et cliquer sur Next 2.

Assistant retour en production

4. Cliquer sur Finish 1 pour déclencher le retour en production.

Assistant retour en production

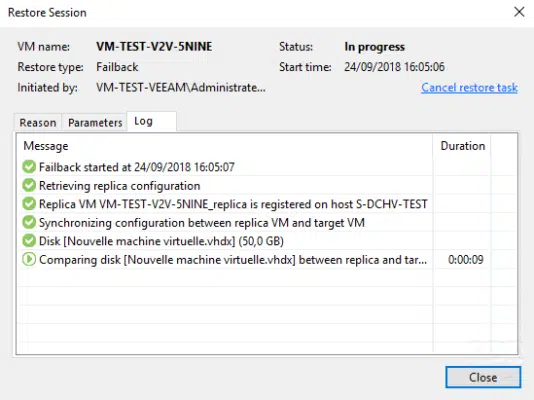

5. Patienter pendant le processus de retour en production, une fois terminée (Success), cliquer sur Close.

6. Dans la console, le réplica est toujours actif 1 mais démarrer sur l’infrastructure source 2.

Réplica toujours actif

7. Faire un clic droit sur la VM 1 et cliquer sur Commit Failback 2 pour valider le retour en production.

Valider le retour en production

8. Confirmer l’action en cliquant sur Yes 1.

Confirmer

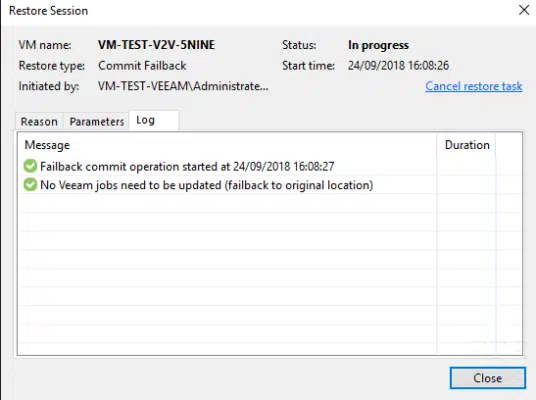

9. Patienter pendant l’opération…

Patienter pendant le retour en production

10. Une fois terminée (Success), quitter la fenêtre en cliquant sur Close 1.

Fermer le fenetre

L’opération terminée, vérifier que le job de réplication vers l’infra de PRA est bien réactivé.
