Réplication DFS : installation et configuration

0

Présentation

La réplication DFS permet de mettre en place une réplication d’un dossier entre plusieurs serveurs.

Il existe « deux types de réplications ».

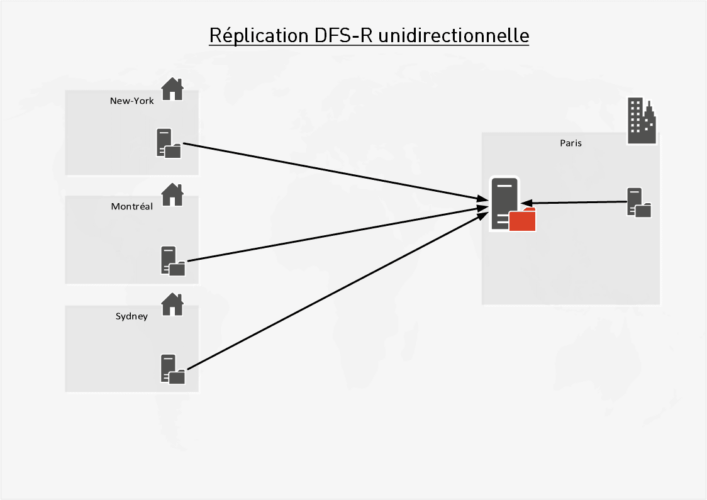

Réplication unidirectionnelle

Ce type de réplication est principalement utilisé pour centraliser les sauvegardes des serveurs de fichiers sur un serveur de backup.
réplication DFS unidirectionnelle

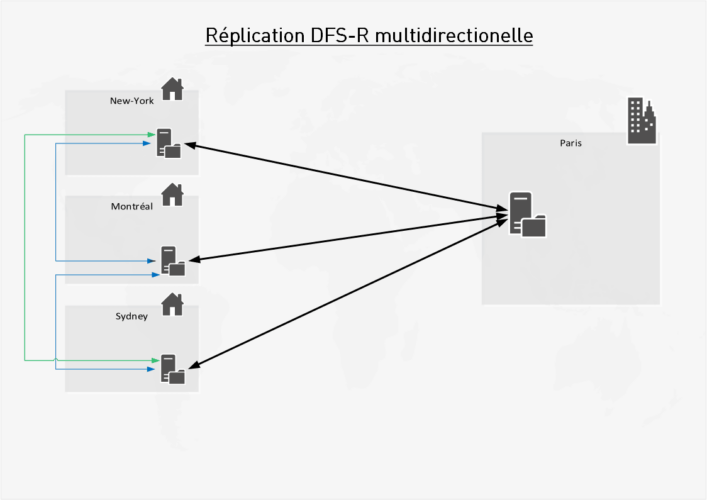

Réplication multidirectionnelle

Ce type de réplication permet d’avoir sur plusieurs serveurs un dossier ayant le même contenu à un intervalle plus ou moins long en fonction de la liaison entre les serveurs. Cette solution permet pour les entreprises multi-sites d’avoir un partage commun répliqué sur l’ensemble des serveurs de fichiers.
réplication dfs multidirectionnelle

Ceci permet en cas de coupure réseau (vpn/internet) aux utilisateurs de chaque sites de continuer d’accéder aux documents et donc de travailler. De plus cela apporte de meilleur performance du fait d’avoir les fichiers en local sur le site.

Un autre avantage de cette solution est d’avoir une ou plusieurs copies des dossiers sur différents sites et donc en cas de problème sur un serveur il est possible d’avoir accès aux documents en passant sur un autre membre du groupe.

Cette topologie apporte également des inconvénients :

  • DFS-R ne remplace pas une solution de sauvegarde.
  • En cas de virus (cryptolocker) sur un des sites, l’ensemble des serveurs de fichiers seront impactés.
  • Pas de verrouillage sur les fichiers. Par exemple un même fichier Excel peut être ouvert en écriture sur deux serveurs différents.
  • Saturation de la bande passante, en cas de glisser/déposer d’un dossier dans un autre fait par erreur ceci sera répliqué sur l’ensemble des sites en consommant de la bande passante et pouvant retarder la réplication des modifications et générer un grand nombre de conflits.

Mise en œuvre de la réplication DFS

Prérequis

  • Les serveurs doivent être membre du domaine.
  • La fonctionnalité réplication DFS doit être installée sur tous les membres.

Installation

Windows 2008R2

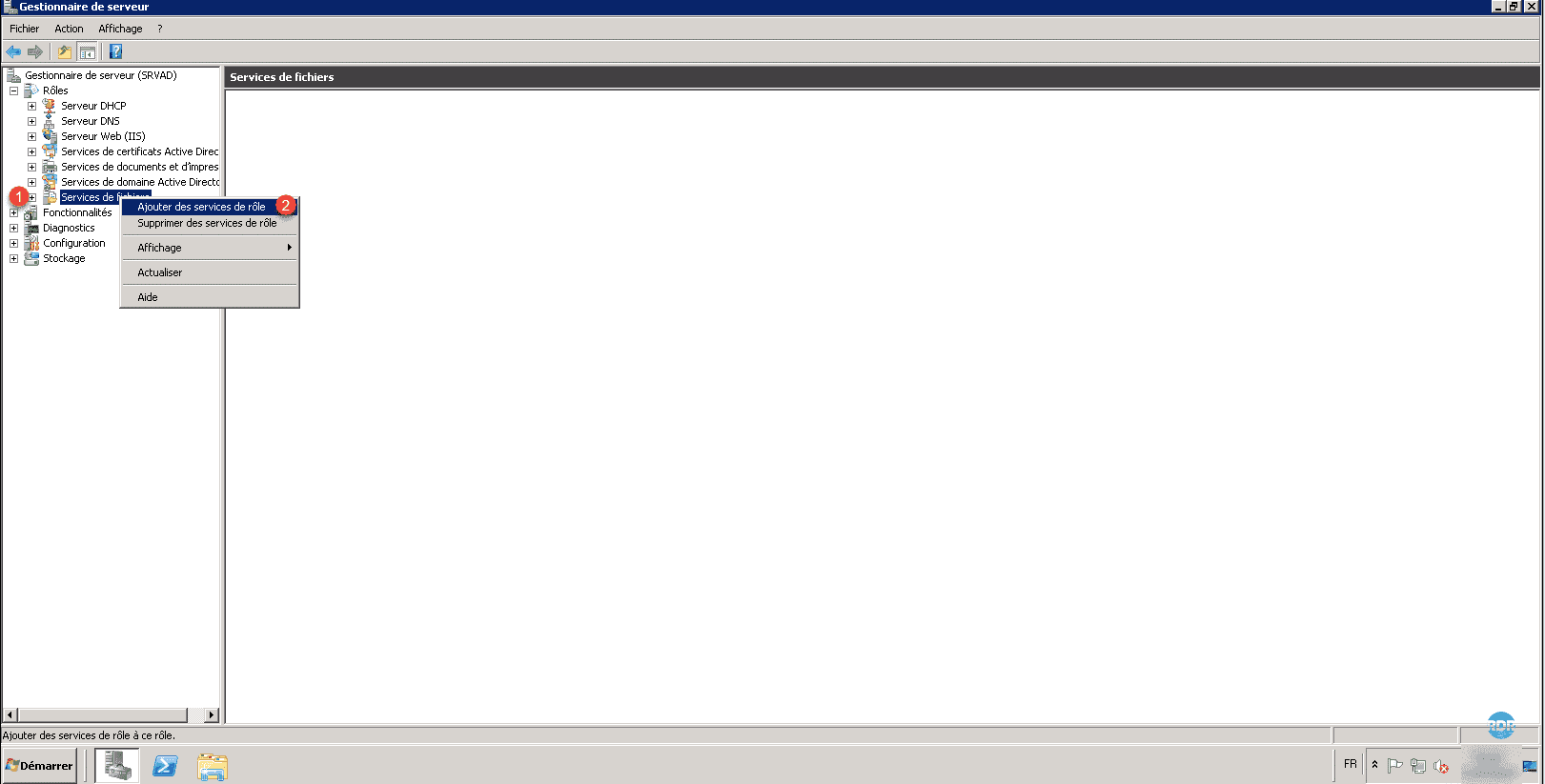

1. Depuis le gestionnaire de serveur, se placer sur Services de fichiers 1, faire un clic droit dessus et cliquer sur Ajouter des services de rôle 2.
Gestionnaire de serveur

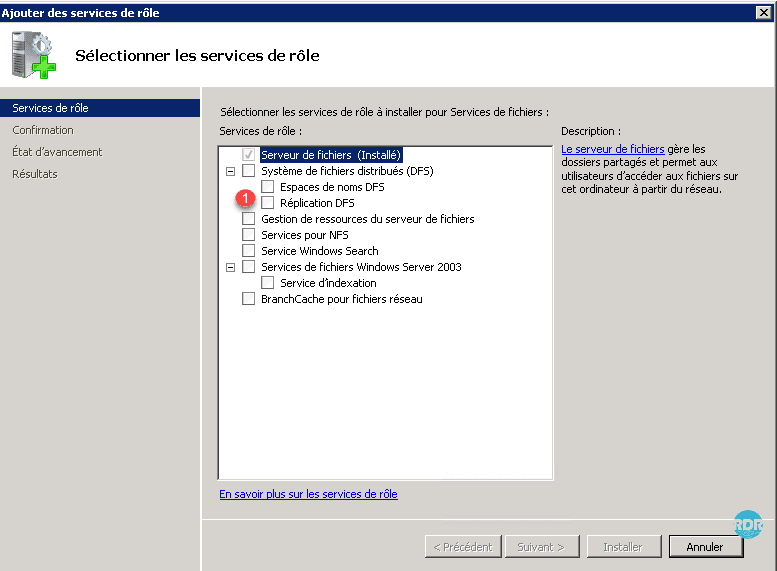

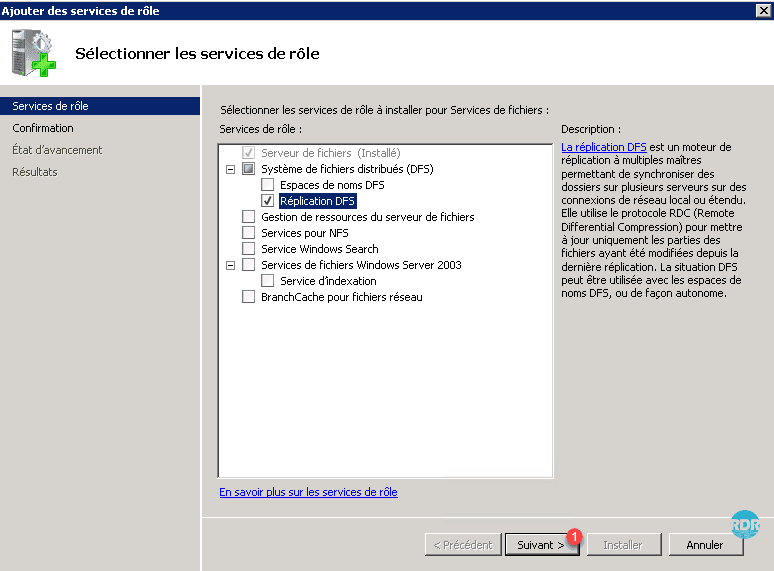

2. Sélectionner le service Réplication DFS 1.
Cocher Réplication DFS

3. Cliquer sur Suivant > 1.
Cliquer sur Suivant

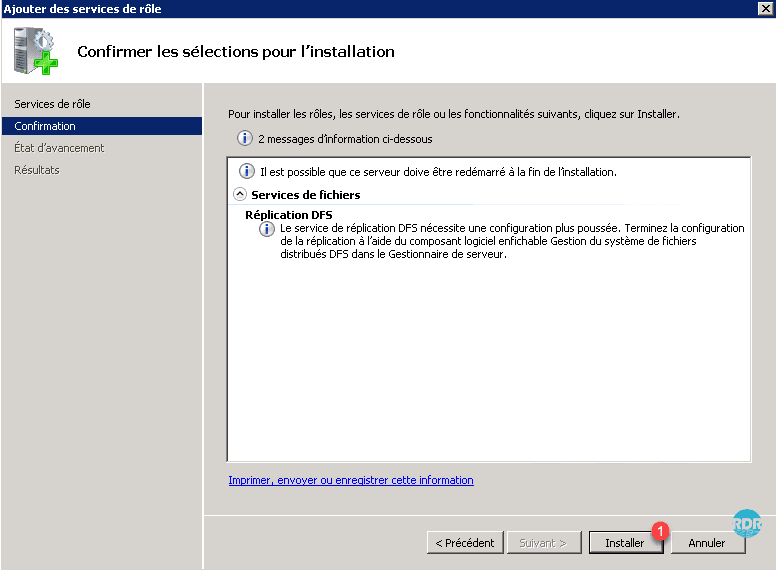

4. Cliquer sur Installer 1.
Lancer l'installation

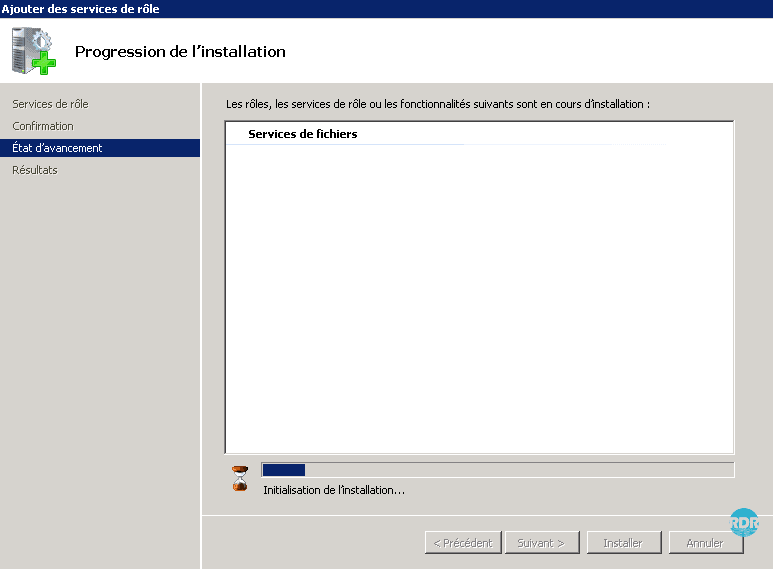

5. Patienter pendant l’installation…
Patienter pendant l'installation

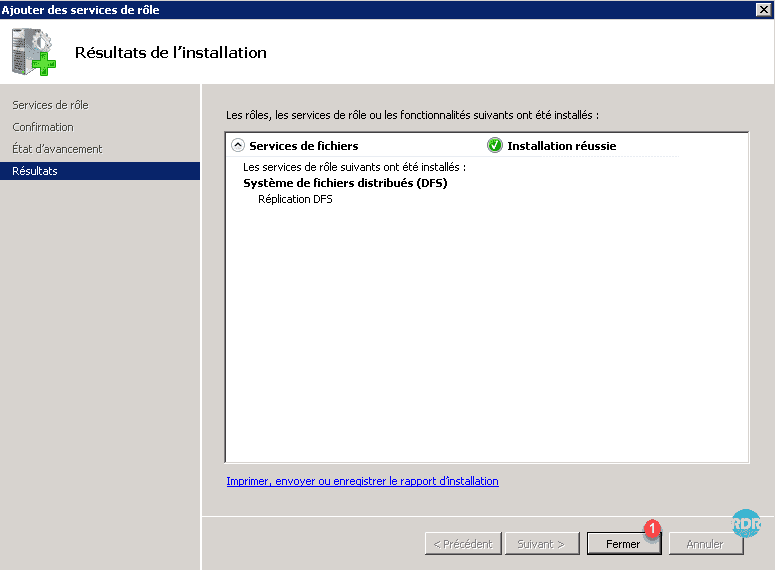

6. Une fois l’installer terminée, cliquer sur le bouton Fermer 1.
Fermer l'assistant

Windows 2012/2012R2/2016

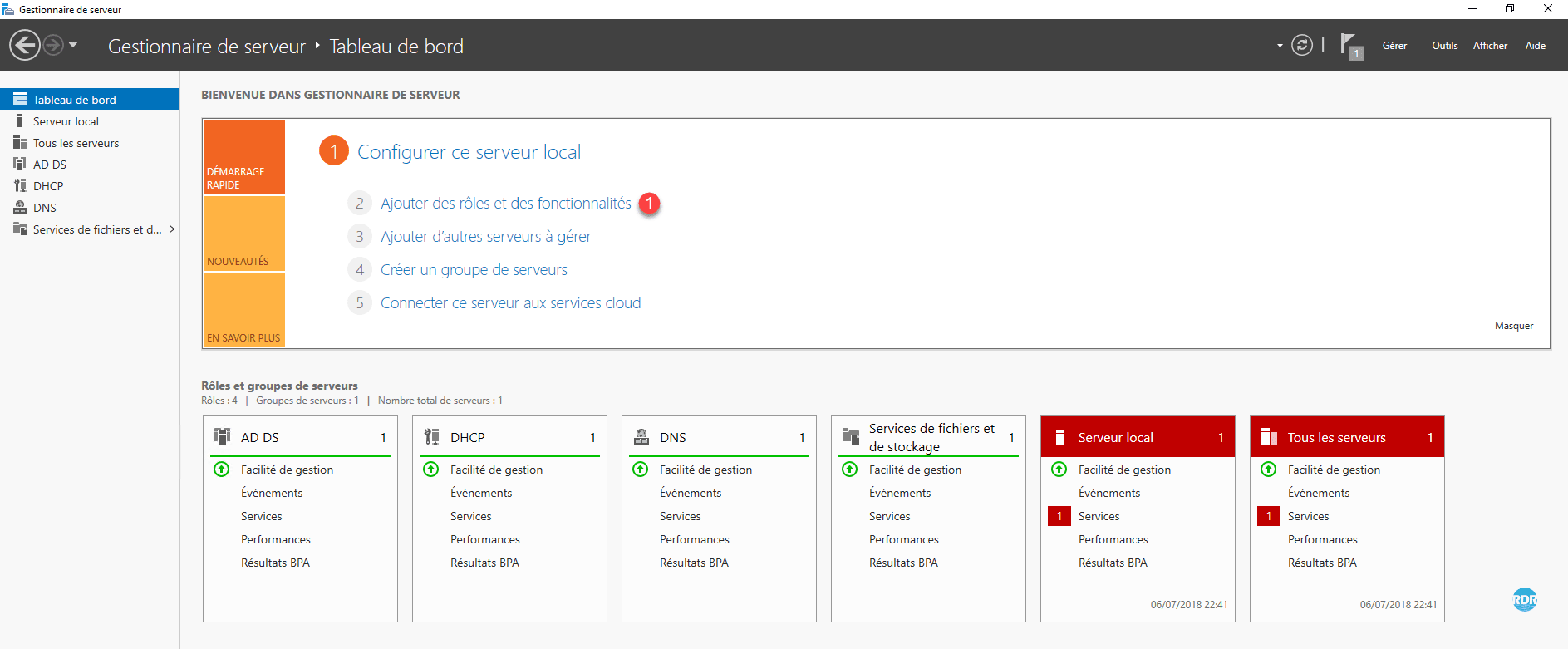

1. Depuis le gestionnaire de serveur, cliquer sur Ajouter des rôles et des fonctionnalités 1.
Gestionnaire de serveur

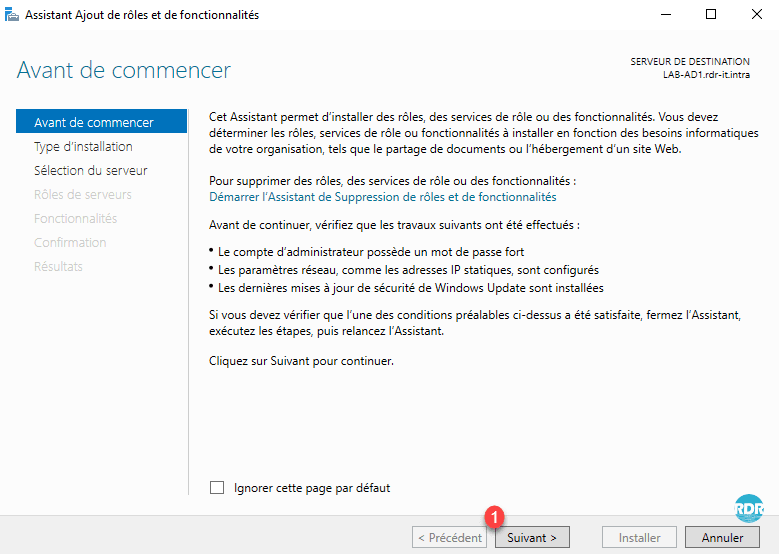

2. A l’ouverture de l’assistant cliquer sur Suivant 1.
Assistant d'installation de rôle

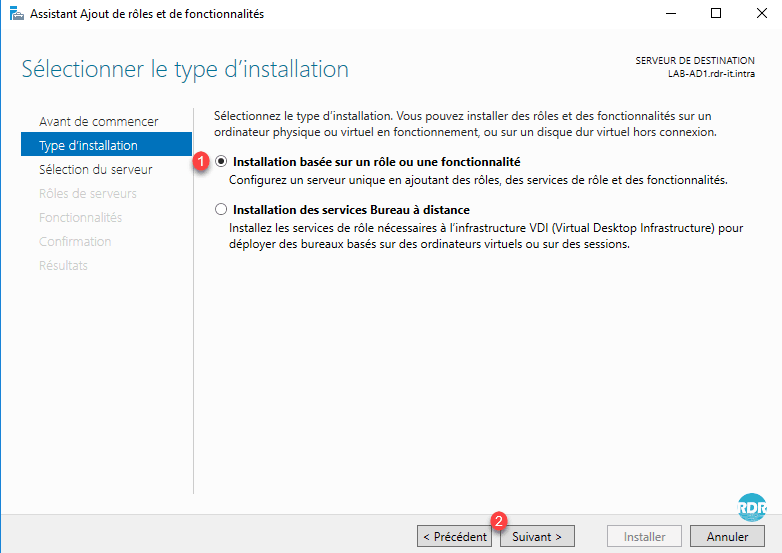

3. A l’option type d’installation choisir Installation basée sur un rôle ou une fonctionnalité 1 et cliquer sur le bouton Suivant 2.
Installation basé sur un rôle

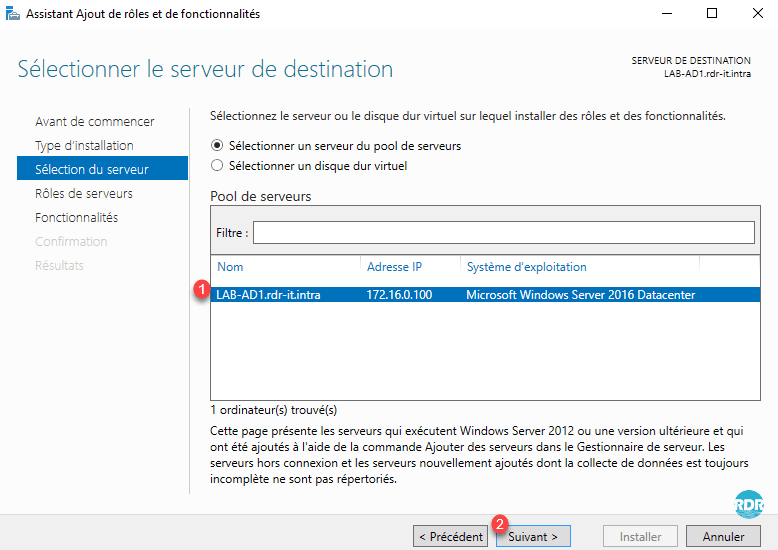

4. Sélectionner le serveur où l’installation doit être effectuée 1 et cliquer sur Suivant 2.
Choix du serveur

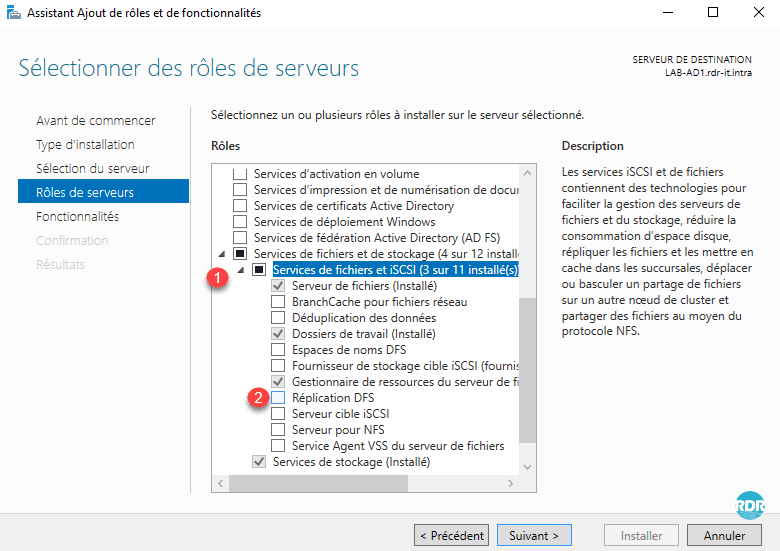

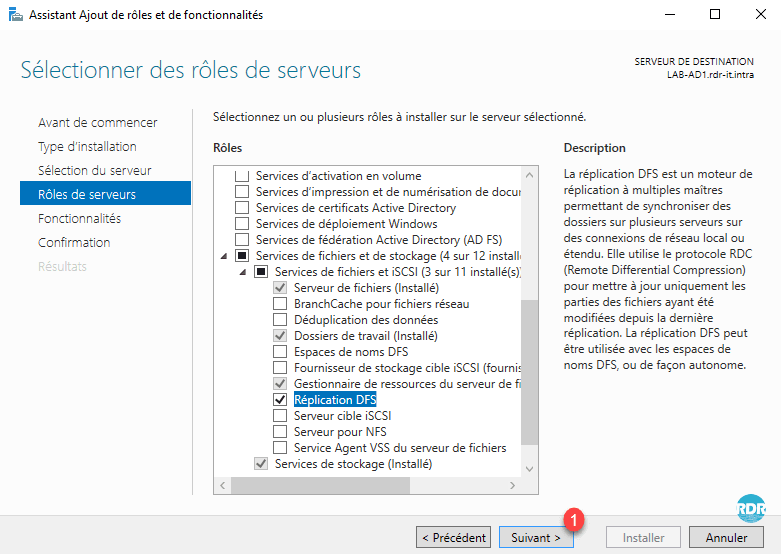

5. Aller sur le rôle Services de fichiers et de stockage 1 et développer le. Cocher la case au Réplication DFS 2.
Sélection de la fonctionnalité Réplication DFS

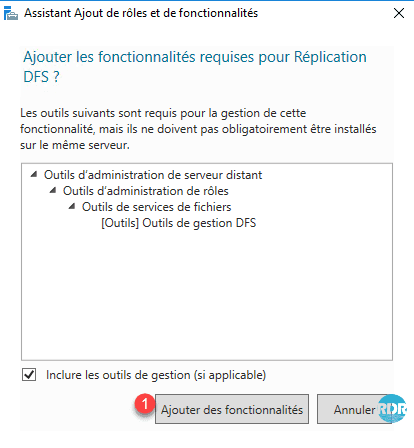

6. Valider l’ajout des dépendances en cliquant sur Ajouter des fonctionnalités 1.
Valider les dépendances

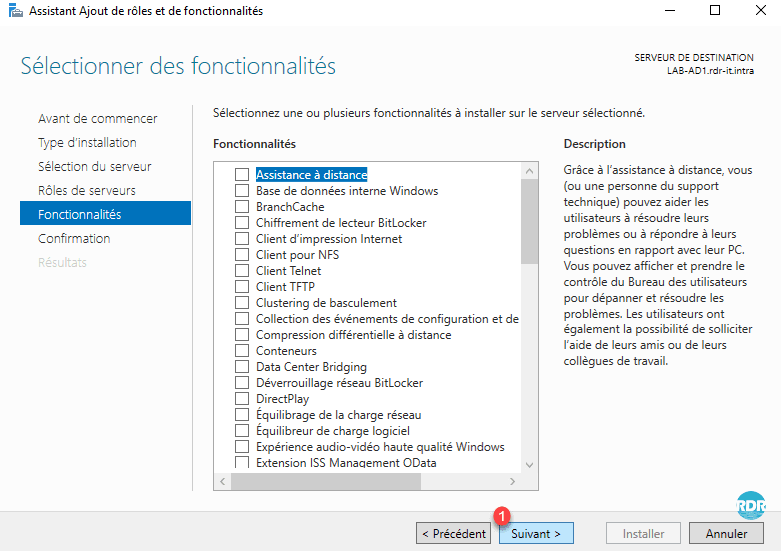

7. A la liste des rôles et des fonctionnalités cliquer sur Suivant 1.
Valider rôle et fonctionnalitéValider rôle et fonctionnalité

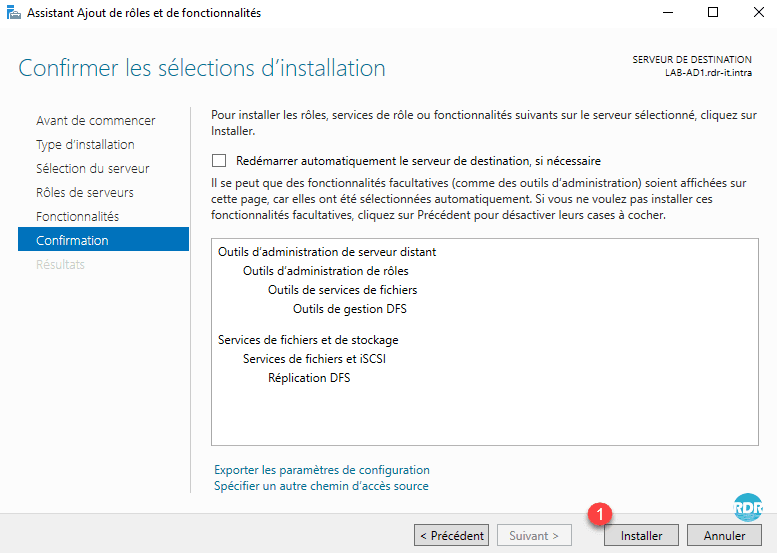

8. Cliquer sur Installer 1.
Lancer l'installation

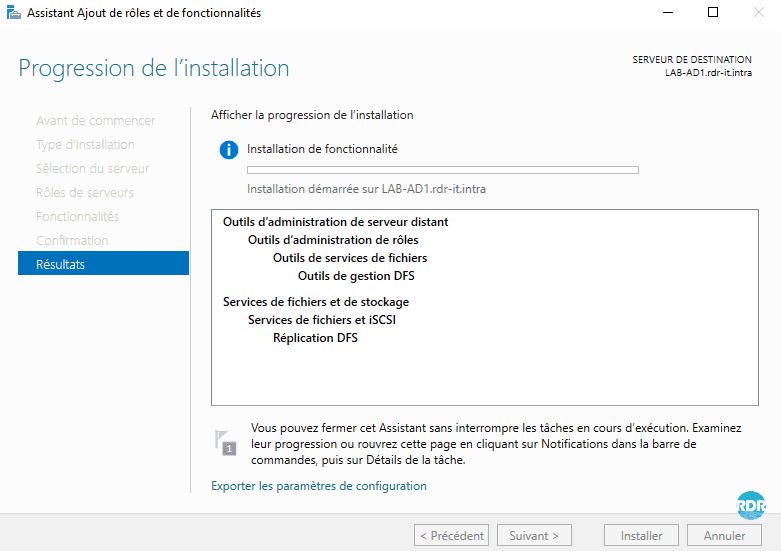

9. Patienter pendant l’installation du service de réplication DFS.
Installation ...Installation ...

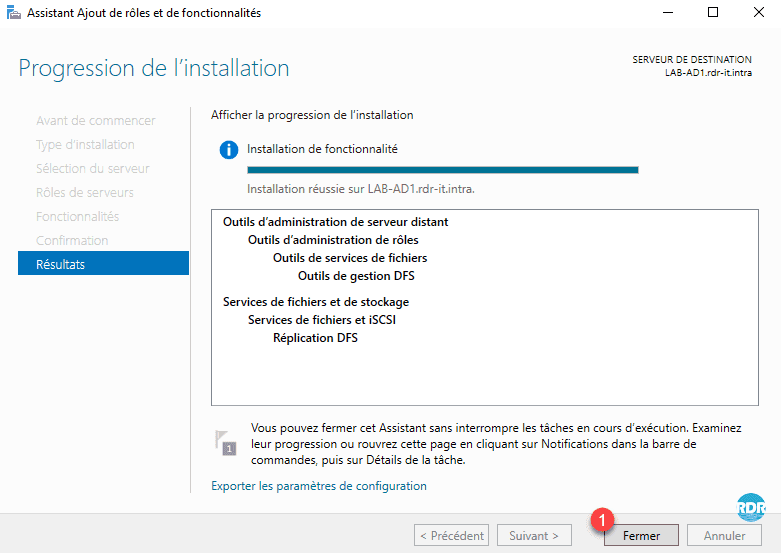

10. Une fois l’installation terminée, quitter l’assistant en cliquant sur Fermer 1.
Fermer l'assistant

Configuration

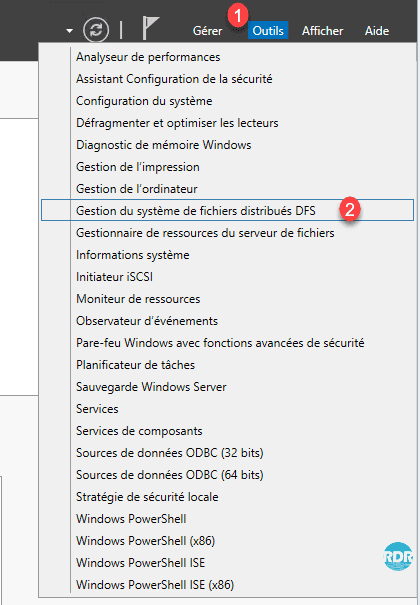

1. Ouvrer la console, depuis le Gestionnaire de serveur : Outils 1 Gestion du système de fichiers distribués DFS 2.
Ouvrir la console

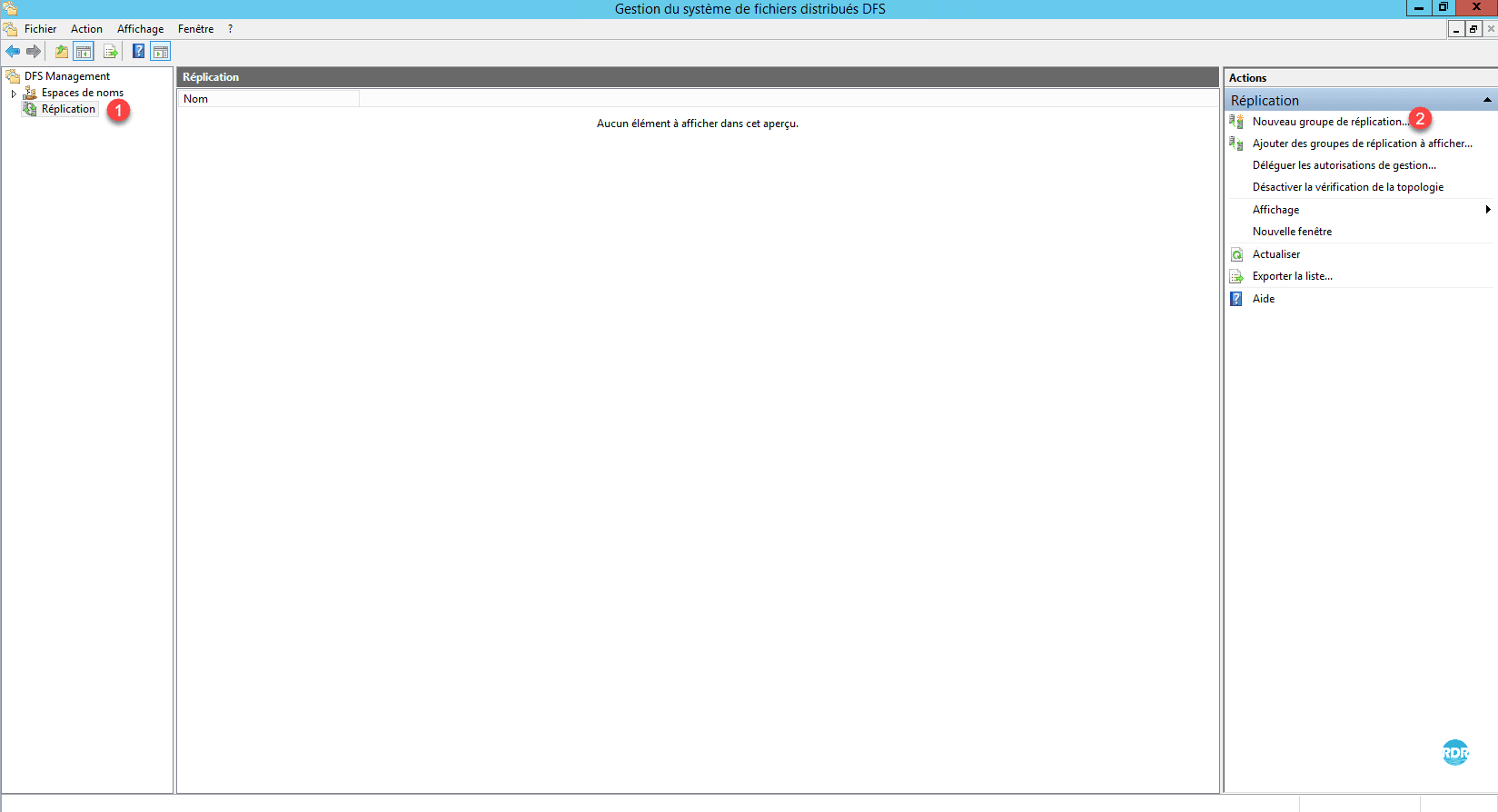

2. Aller sur Réplication 1 et cliquer sur Nouveau groupe de réplication… 2 depuis le menu Actions.
Création du groupe de réplication

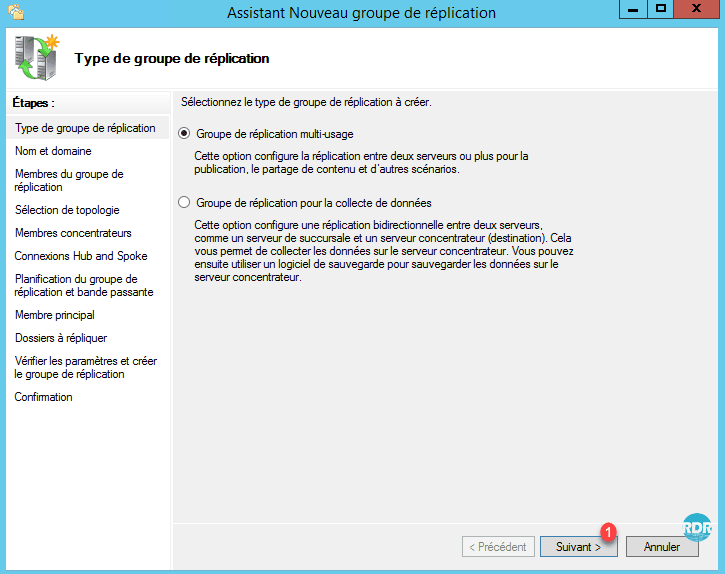

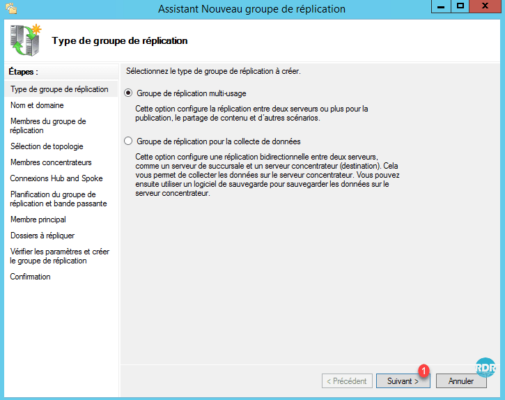

3. Sélectionner le type de groupe en fonction de vos besoins. Dans l’article, on va choisir un Groupe de réplication multi-usage puis cliquer sur Suivant 1.
Choix du type

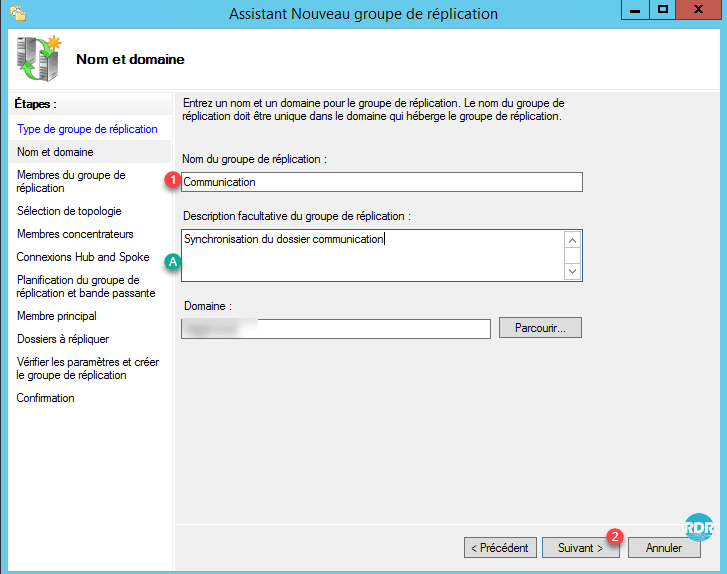

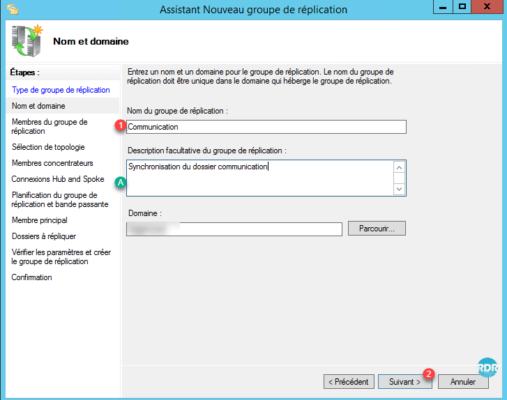

4. Choisir un nom pour le groupe 1 et entrer une description A puis cliquer sur Suivant 2.
Information identification du groupe de réplication dfs

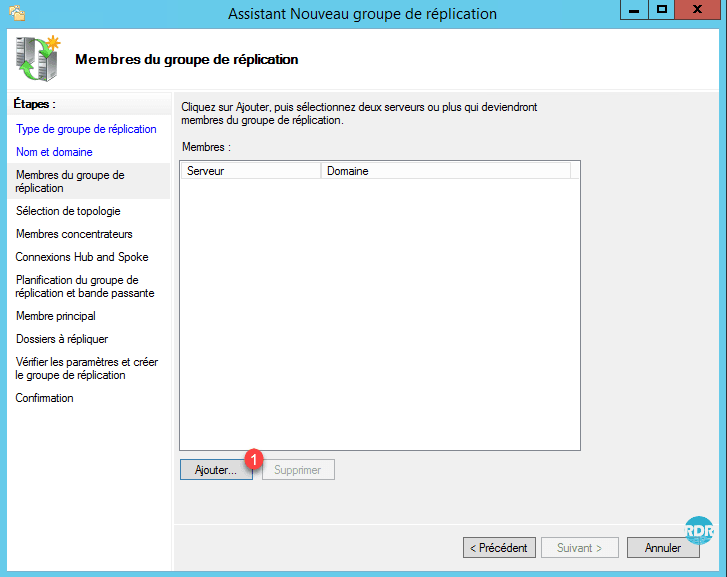

5. Il fait maintenant déclarer les serveurs membres, cliquer sur Ajouter 1 et utiliser l’explorateur d’objets AD.
Déclarer les serveurs membres

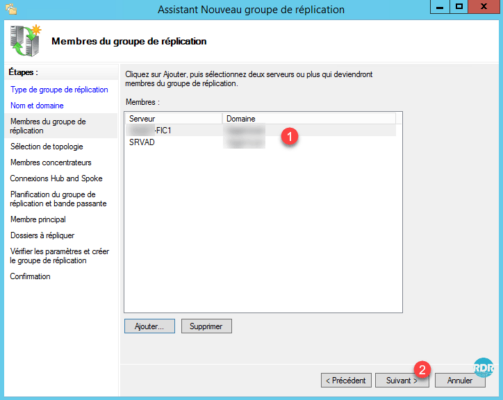

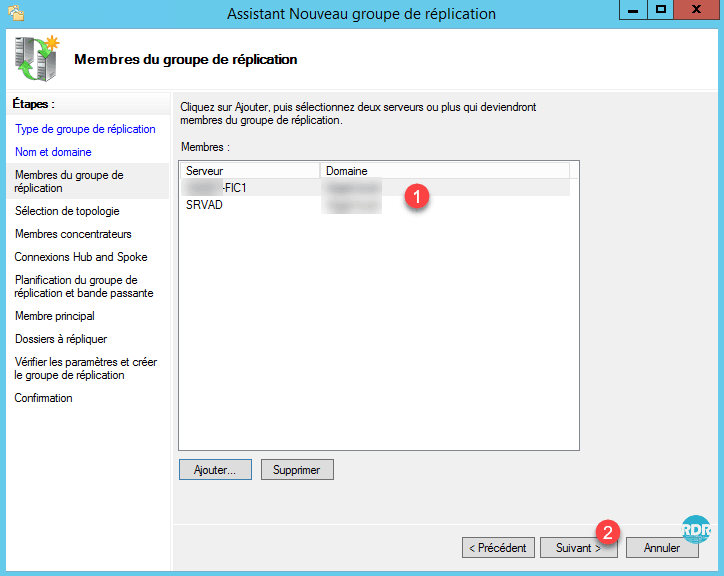

6. Une fois les serveurs ajoutés au groupe de réplication 1 passer à  l’étape suivante en cliquant sur le bouton Suivant 2.
Valider l'ajout des serveurs

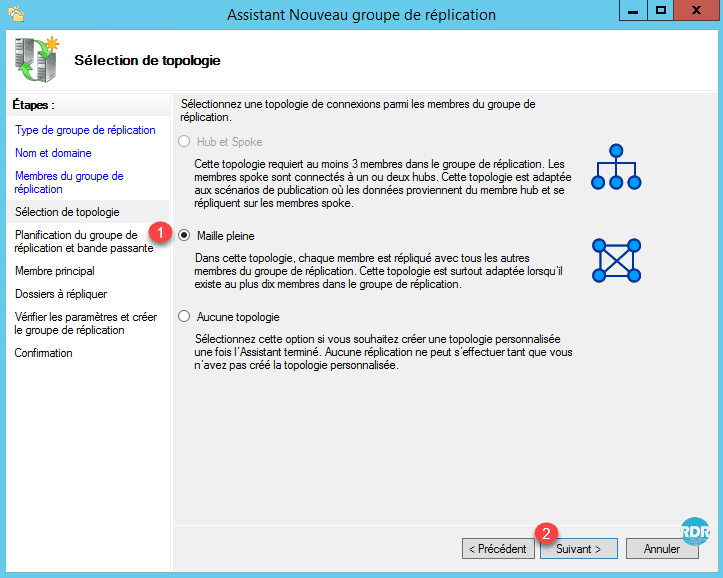

7. On va choisir une topologie en Maille pleine 1, qui permet la réplication entre l’ensemble des membres du groupes. Cliquer sur Suivant 2.
Choix topologie

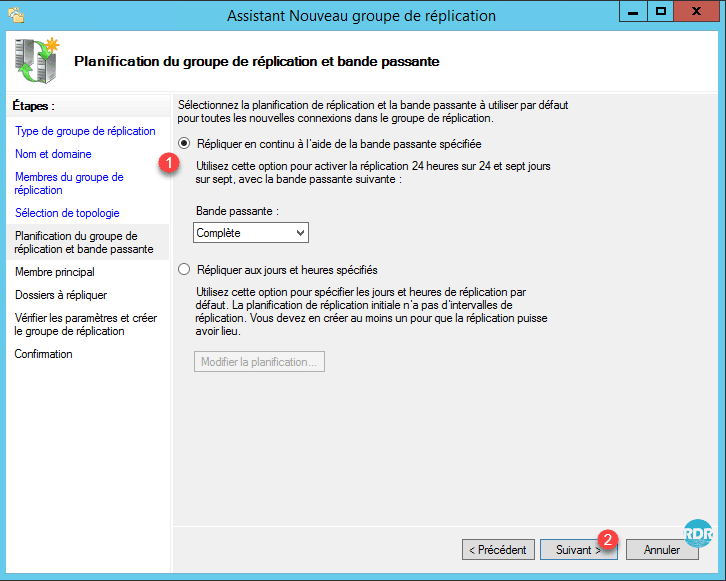

8. En cas de réplication entre plusieurs serveurs physiquement sur le même LAN et inter connectés en VPN par une connexion THD, laisser Bande passante Complète 1 et cliquer sur Suivant 2. Aller directement au point 9. (26)
Planification sans gestion de la bande passante

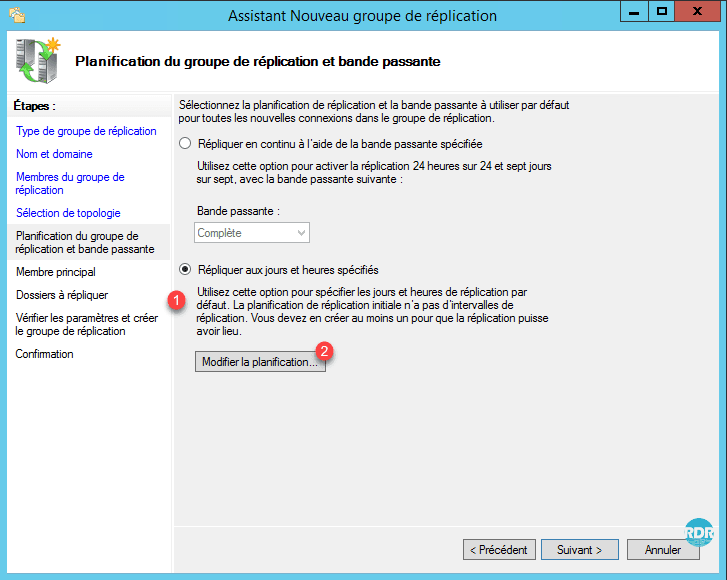

8-1. Sélectionner l’option Répliquer aux jours et heures spécifiés 1 et cliquer sur le bouton Modifier la planification… 2.
Planification personnalisée

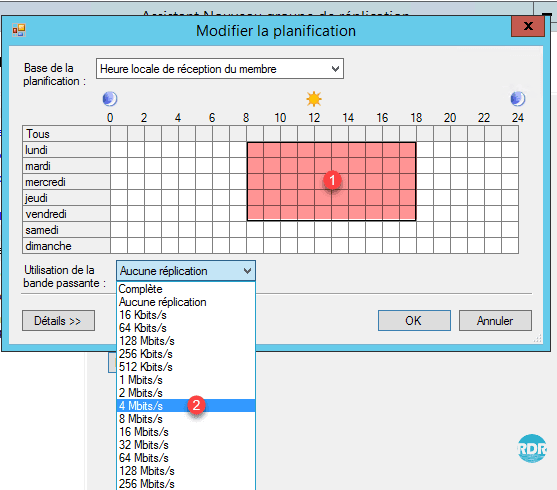

8-2. Choisir une plage horaire/jours 1 et le débit souhaité 2.
Sélection de la plage horaire/jour et du débit

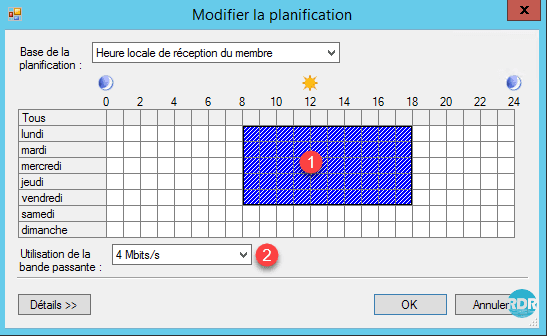

8-3. La plage choisie passe en bleu 1 avec le débit paramétré 2.
Paramètre appliqué

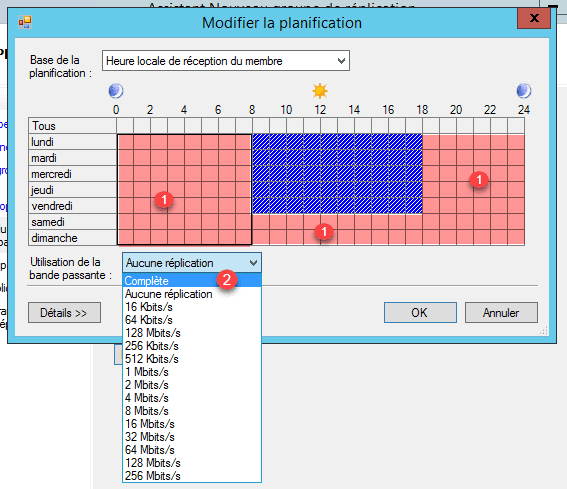

8-4. Le reste de la plage 1 pourra utiliser la totalité de la bande passante 2.
Pas de limitation le reste du temps

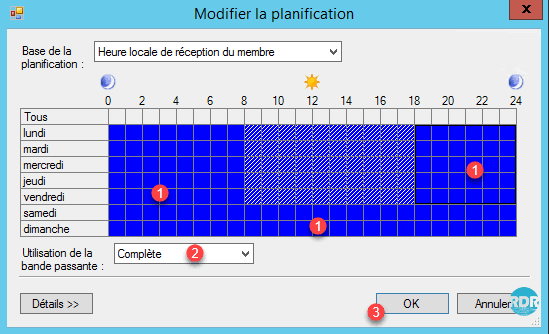

8-5. La plage choisie passe en bleu 1 avec le débit paramétré 2. La planification terminée cliquer sur OK 3.
Validation de la planification

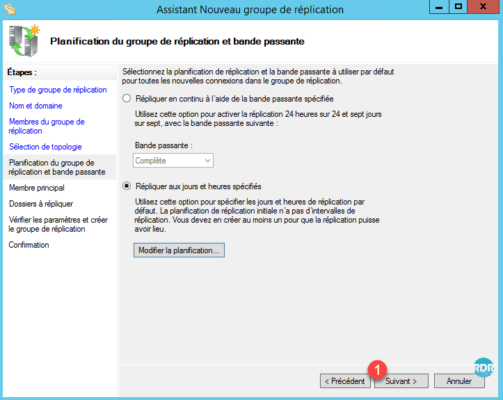

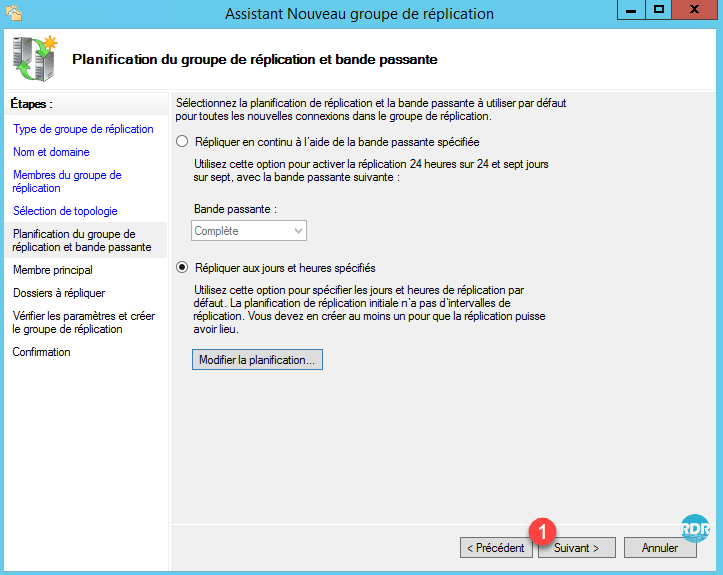

8-6. Cliquer sur le bouton Suivant 1.
Passer à l'étape suivante

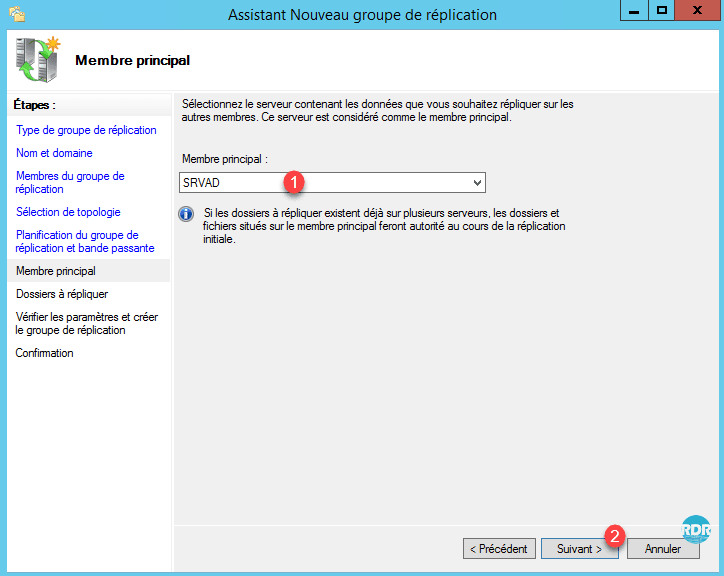

9. Sélectionner le membre principal du groupe de réplication 1 et cliquer sur Suivant 2.
Choix du membre principal

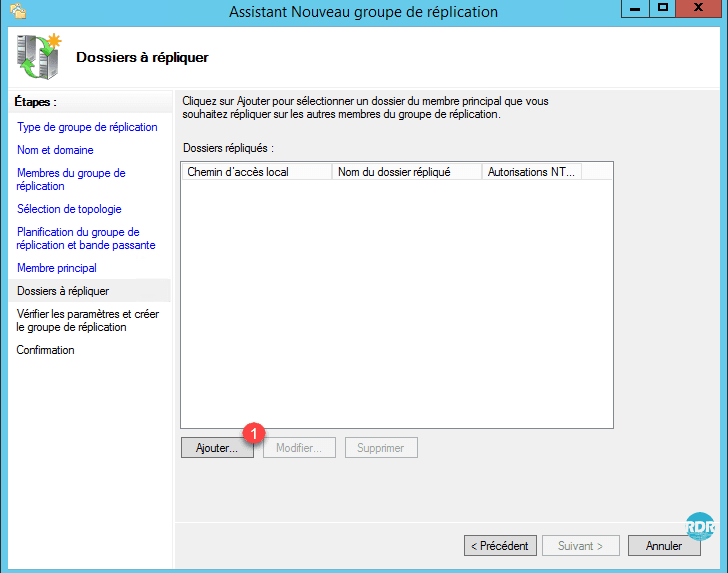

10. Il faut maintenant choisir le dossier qui sera répliqué sur le membre principal. Cliquer sur Ajouter… 1.
Sélection du dossier à repliquer

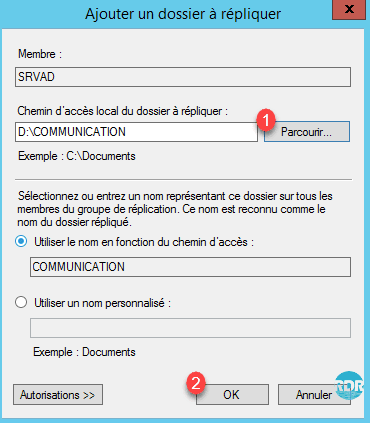

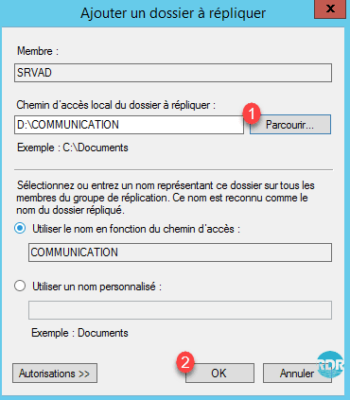

11. Entrer l’emplacement du dossier ou cliquer sur Parcourir 1 et valider par le bouton OK 2.
Paramétrage du dossier

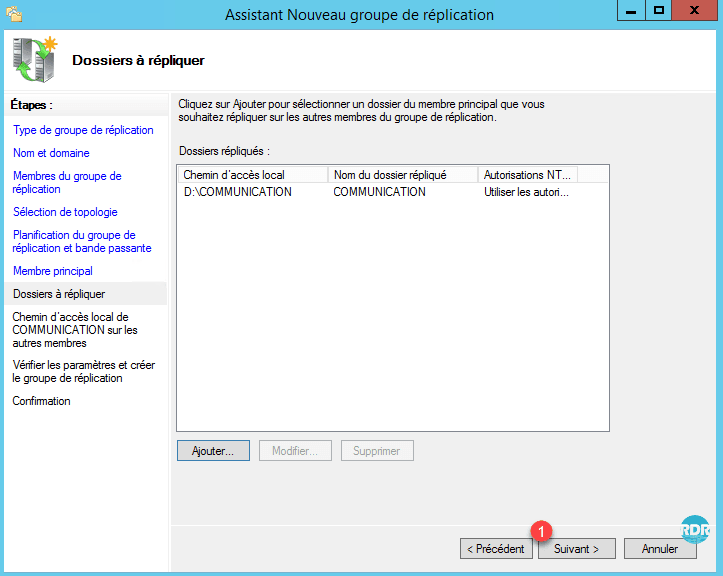

12. Cliquer sur Suivant 1.
Valider en passant à l'étape suivante

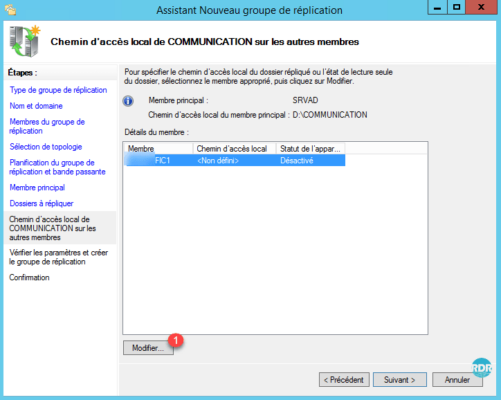

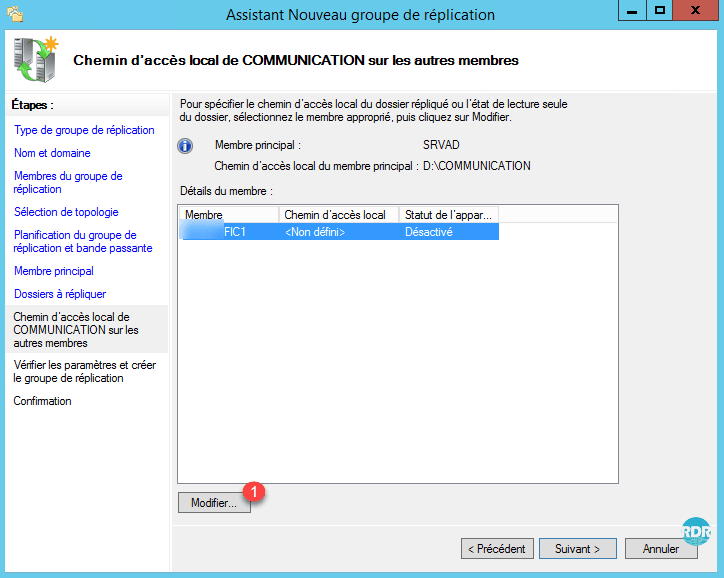

13. Il faut maintenant pour chaque membre du groupe de réplication choisir également son emplacement. Sélectionner un membre et cliquer sur Modifier 1.
Configuration des dossiers sur les autres membres

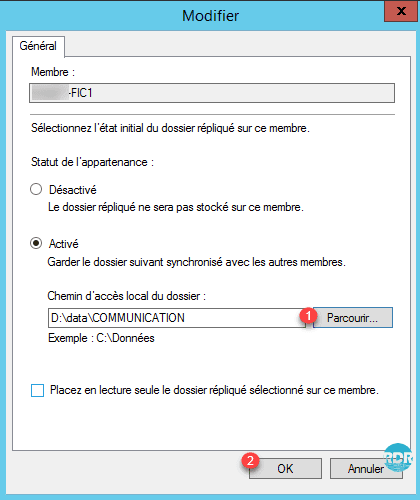

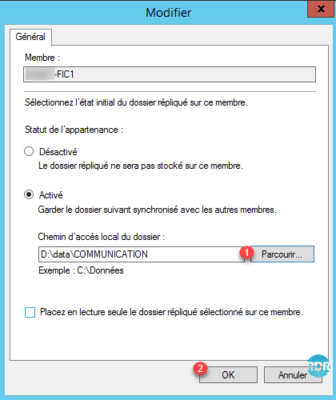

14. Entrer le chemin ou cliquer sur Parcourir… 1 et valider par OK 2.
Indiquer le dossier cible

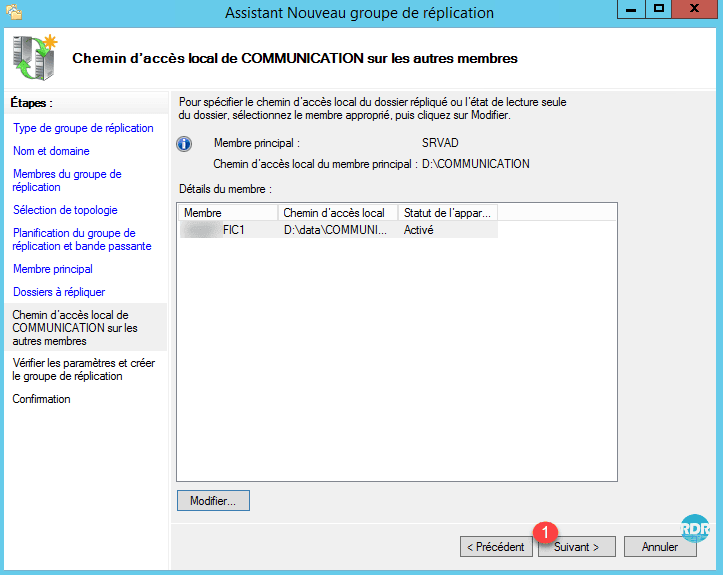

15. Une fois l’ensemble des membres correctement paramétrés, passer à l’étape suivante en cliquant sur Suivant 1.
Valider en cliquant sur Suivant

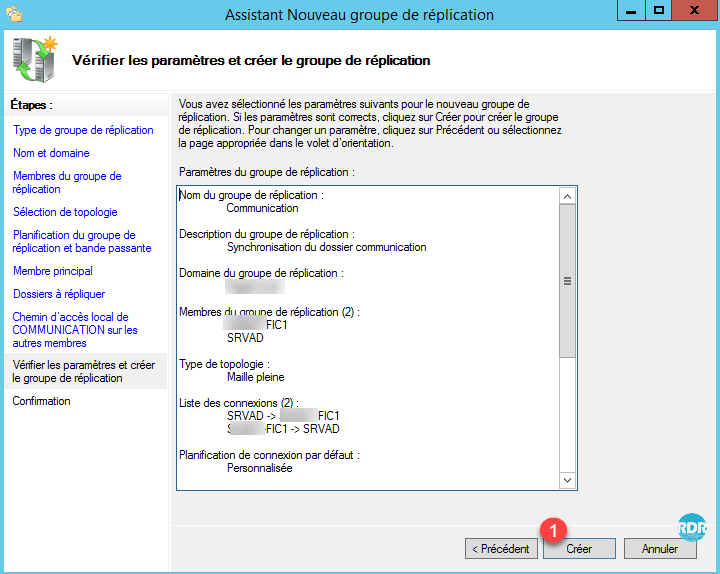

16. Cliquer sur Créer 1.
Lancer la création du groupe

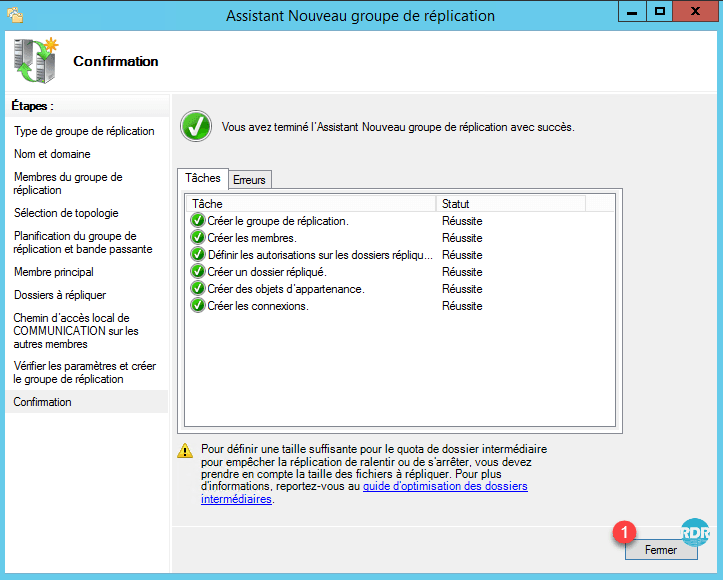

17. Le groupe de réplication est construit, quitter l’assistant en cliquant sur Fermer 1.
Le groupe est créé

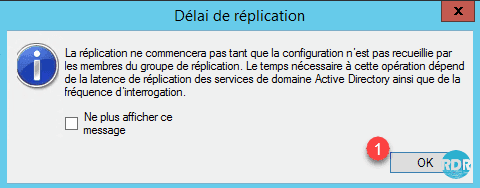

18. Cliquer sur OK 1 pour fermer l’avertissement.
Valider l'alerte

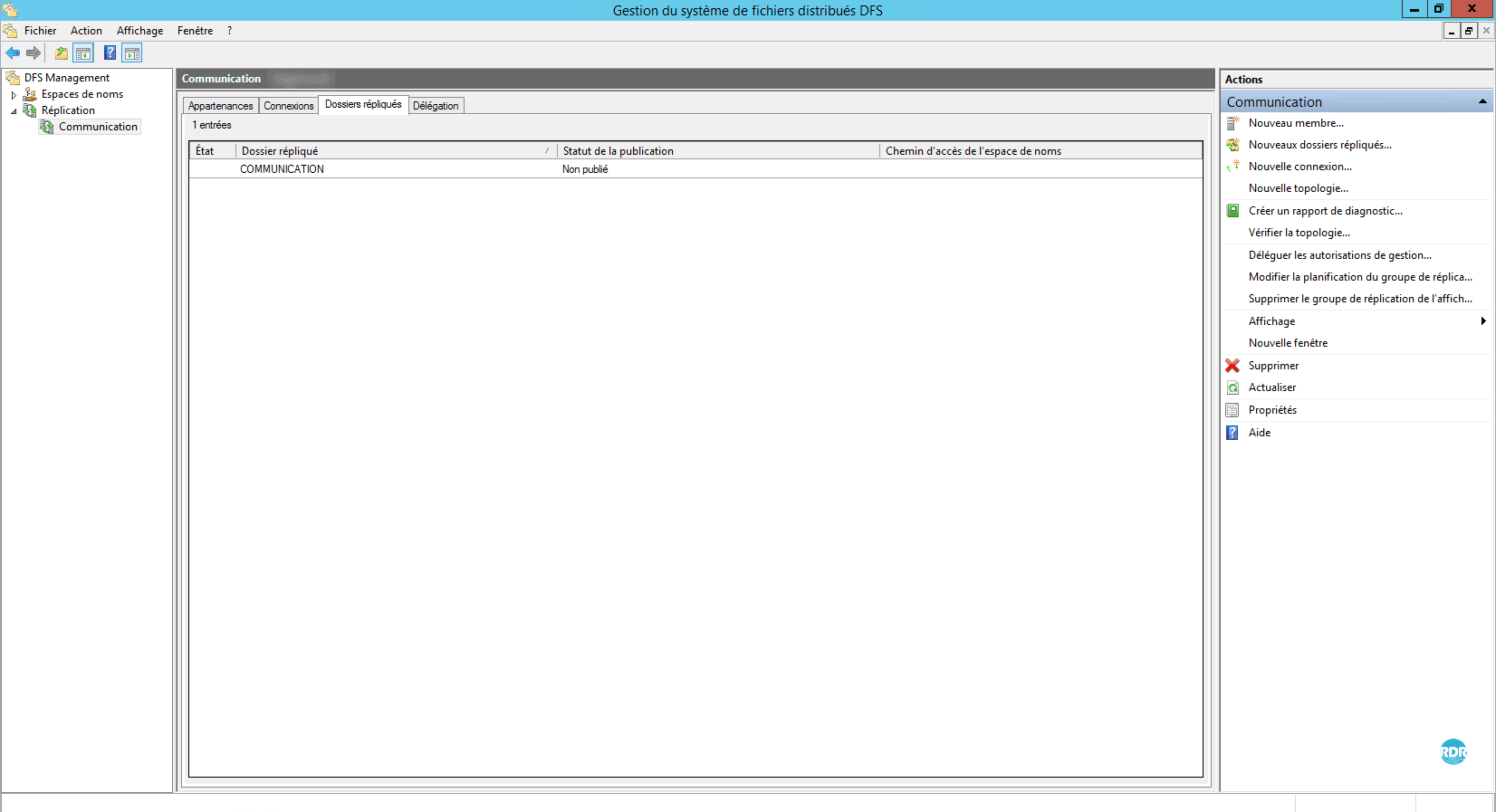

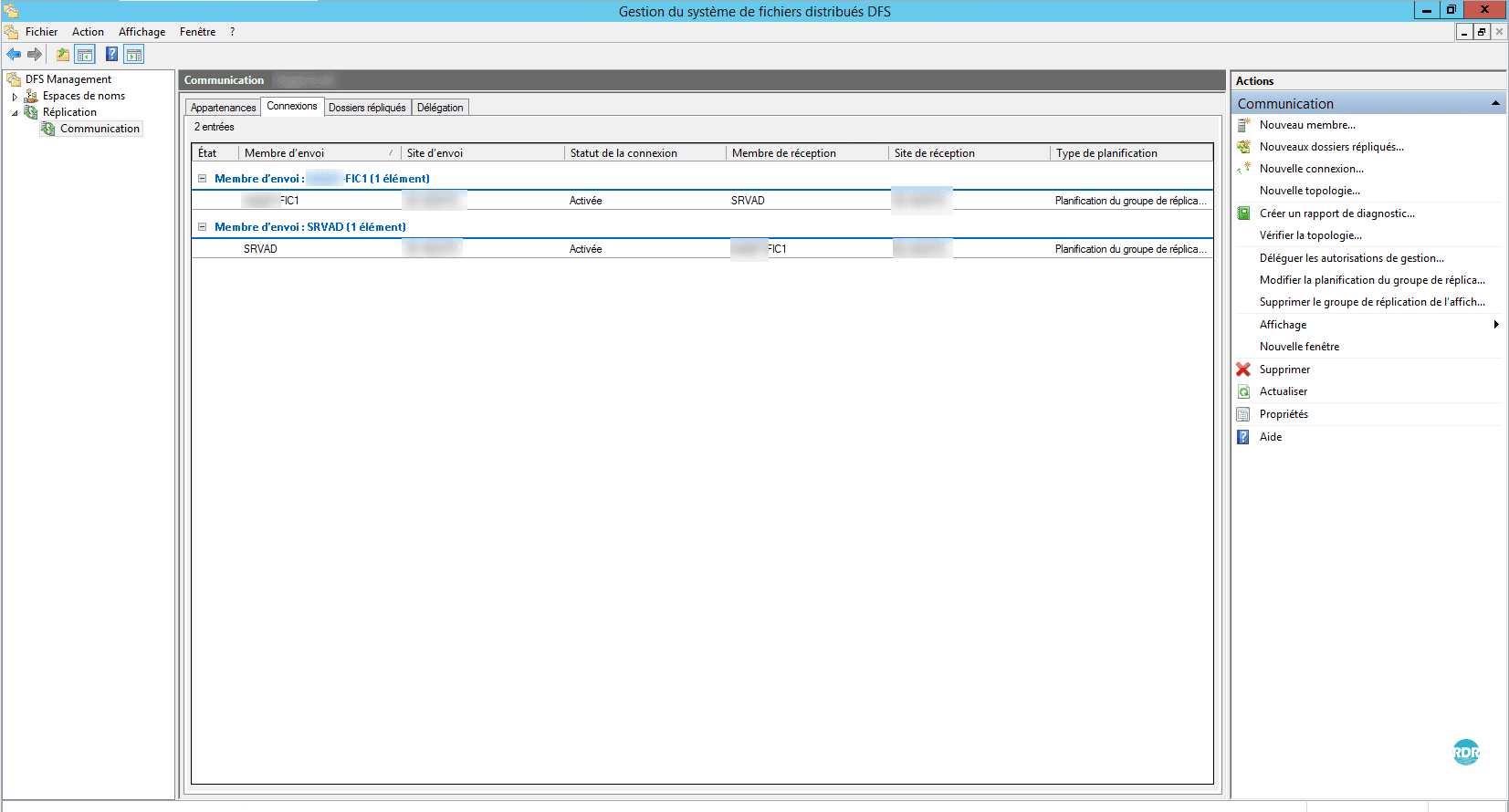

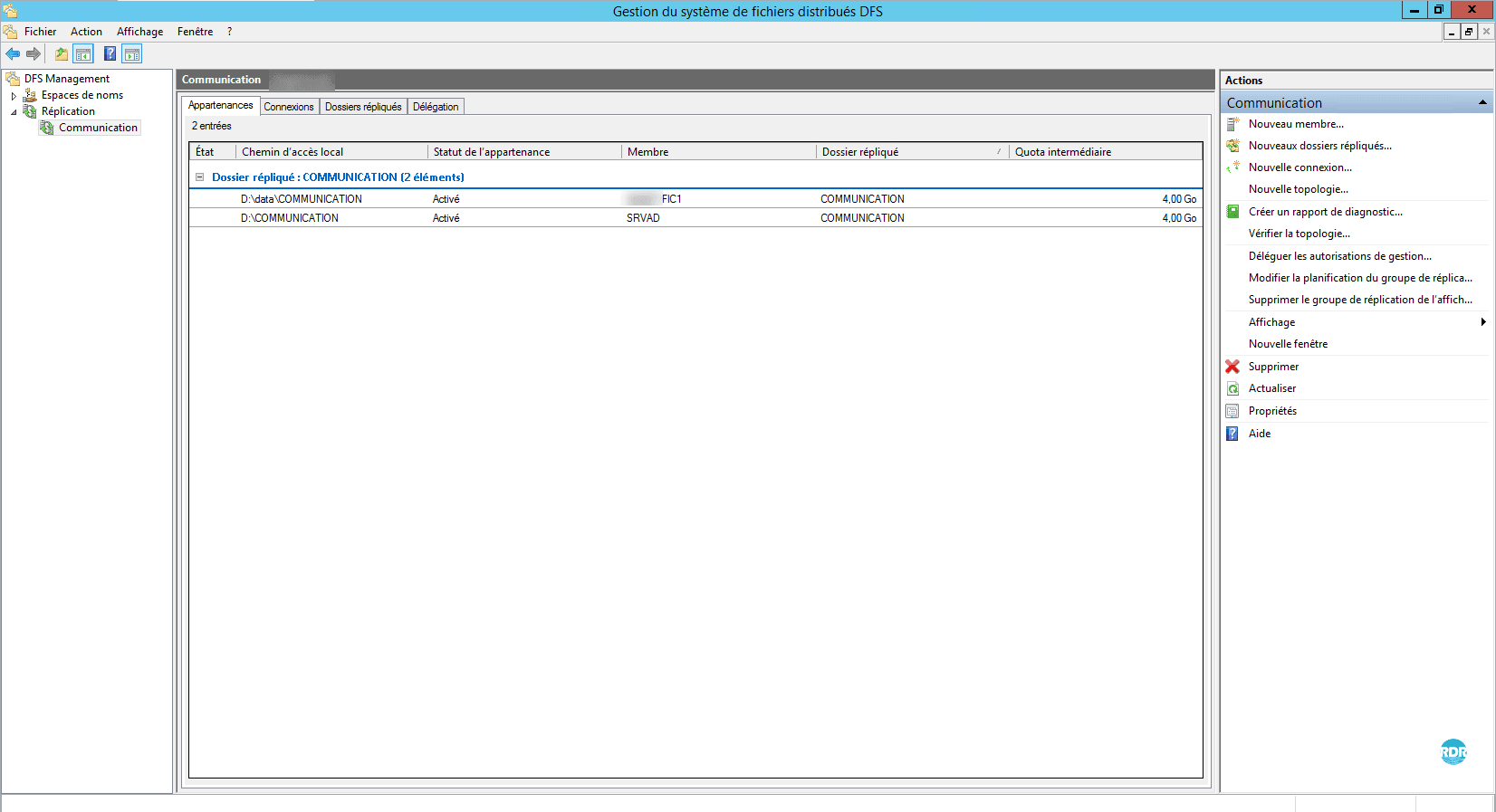

19. Le groupe de réplication est disponible dans la console :
Console appartenanceConsole connexionConsole dossier

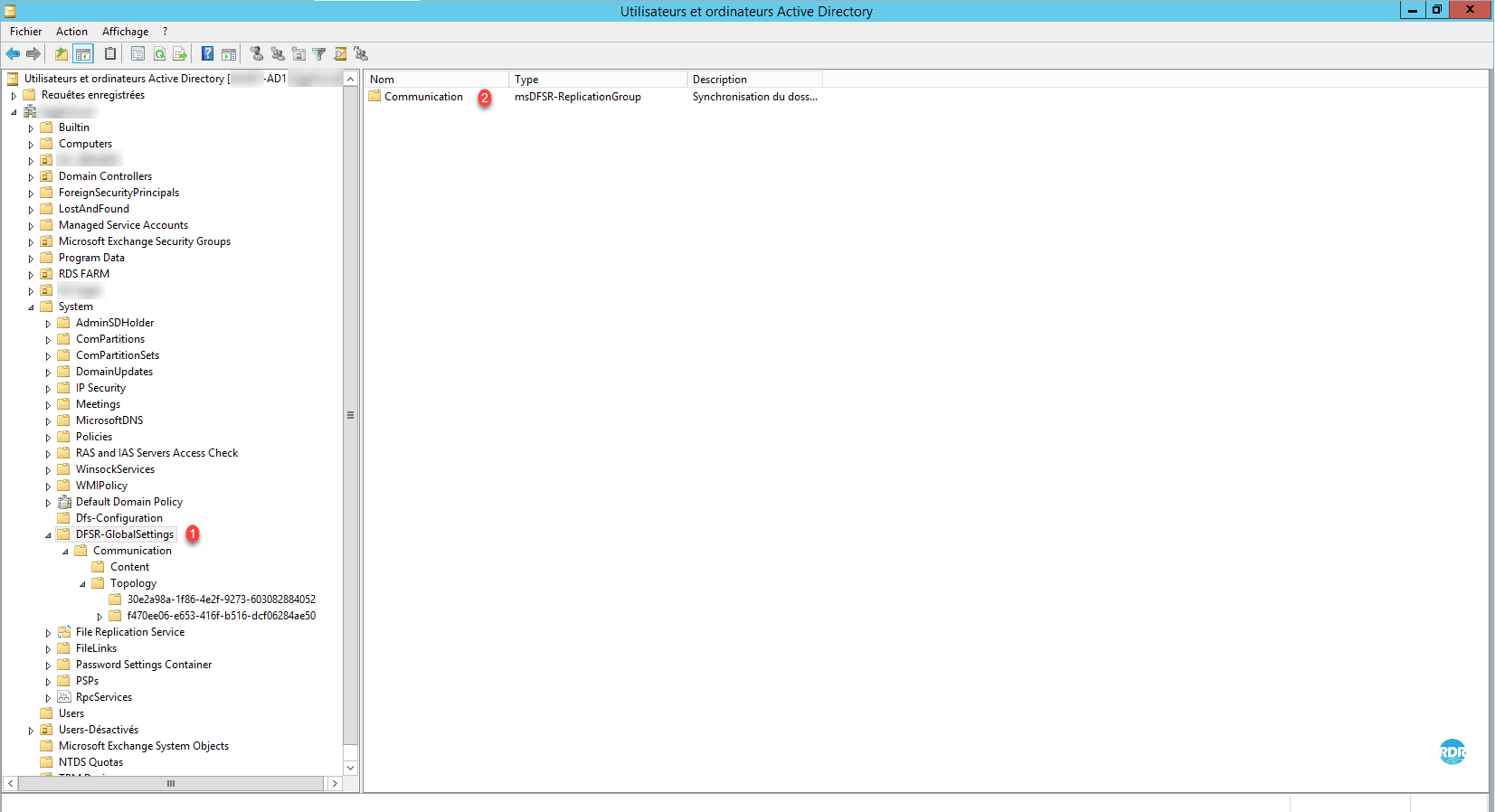

20. Ouvrer la console Utilisateurs et ordinateur Active Directory et développer les dossiers System > DFRS-GlobalSettings 1. On peut voir le groupe de réplication que l’on vient de configurer 2. (43)
Objets de réplication DFS dans l'AD

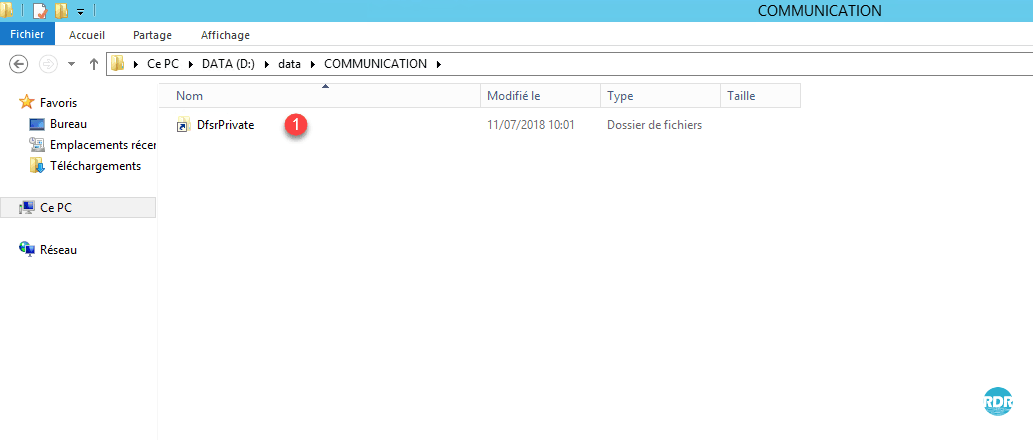

21. Aller sur un des serveurs cibles du groupe de réplication. Ouvrer l’explorateur de fichier et aller dans le dossier de réception. Il devrait y avoir un dossier (raccourci) nommer DfsrPrivate 1, ouvrer le.
Dossier dfrprivate

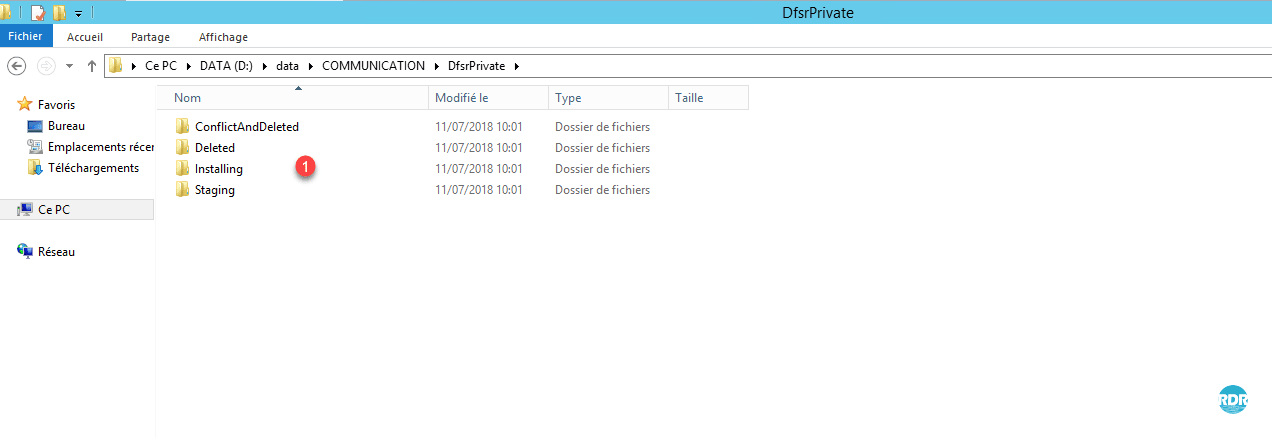

22. Dans ce dossier se trouve 4 autres dossiers 1 qui sont utilisés par le processus de réplication en tant que « cache » (Quota intermédiaire). Dans ce dossier se trouve également les fichiers Supprimer du groupe de réplication ainsi que les fichiers en conflits.
Dossier nécessaire au bon fonctionnement

Troubleshooting

Modification du quota intermédiaire

Le quota intermédiaire agit comme un cache pour la réplication. Malheureusement il n’existe pas de règle de calcul pour fixer sa taille. Elle doit être adaptée à chaque groupe de réplication. La taille par défaut est de 4GO. Voici quelques éléments à prendre en compte pour adapter le quota.

  • Volume des éléments composants le groupe de réplication.
  • Taille des éléments le plus volumineux (si vous avez des fichiers plus gros que le quota la réplication risque d’être en échec).
  • Taux d’écriture dans le groupe (création/modification).

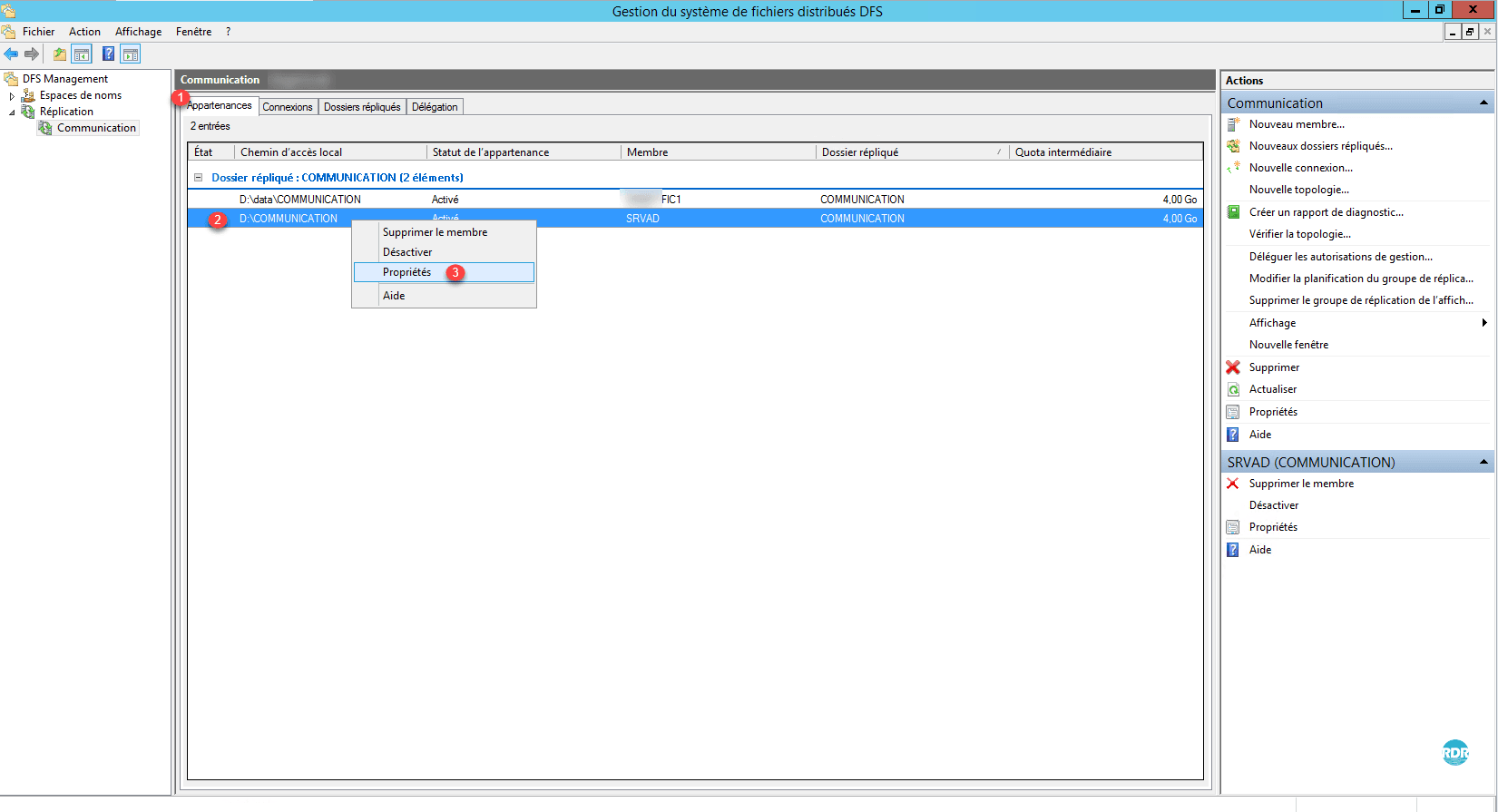

1. Depuis la console DFS-R, se placer sur un groupe de réplication, sur l’onglet Appartenances 1, sélectionner un membre 2, faire clic droit dessus et aller sur Propriétés 3.
Modification du quota

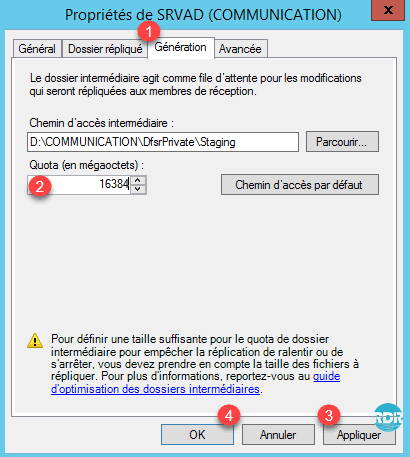

2. Aller sur l’onglet Génération 1 puis modifier le Quota 2. Cliquer sur Appliquer 3 et OK 4.
Saisie du nouveau quota

3. Faire la manipulation pour l’ensemble des membres du groupe.

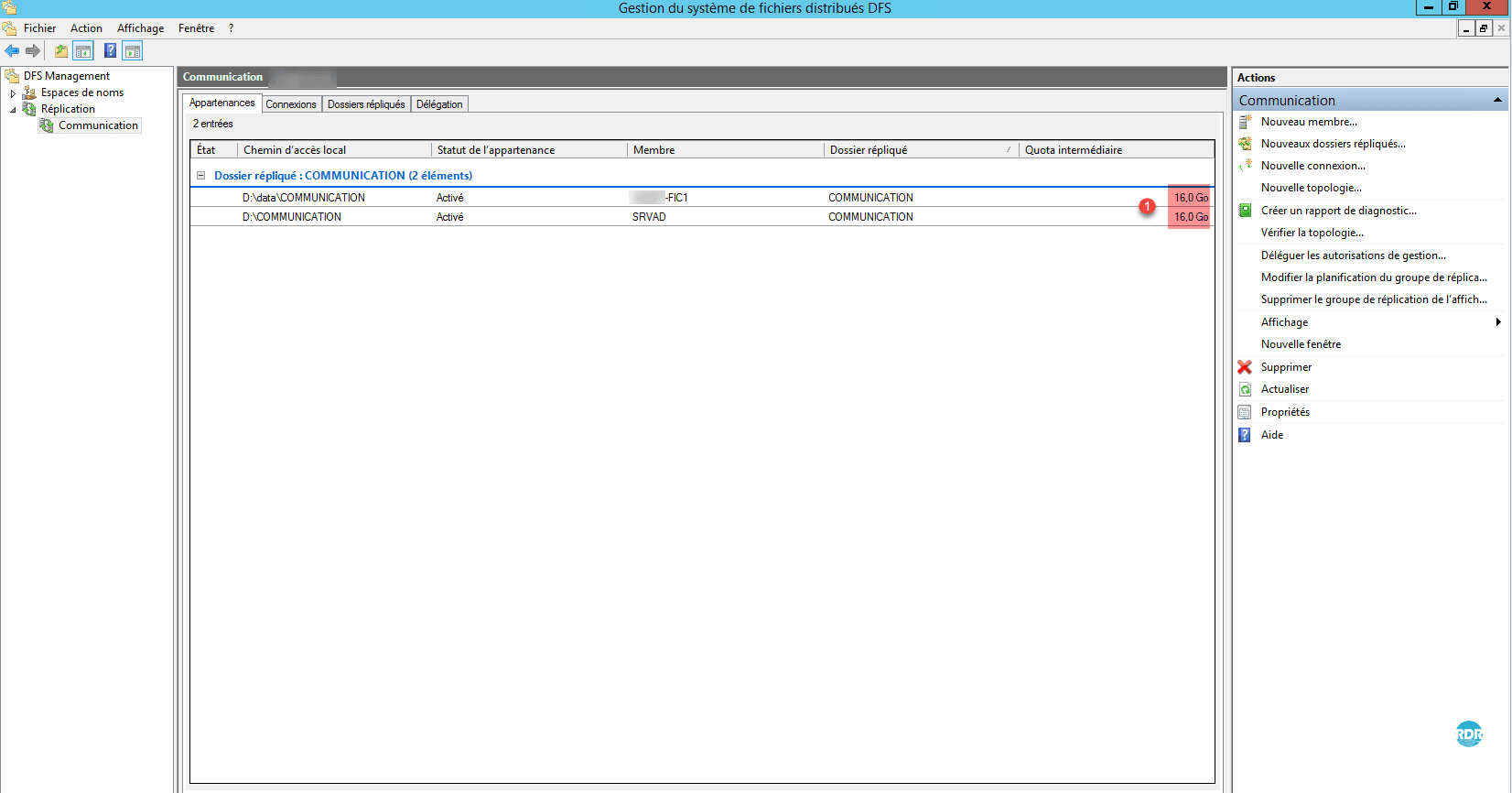

4. Le quota est passé à 16GO 1.
Validation du quota dans la console

Génération de rapport

Il n’existe pas d’outil pour surveiller l’état des réplications, il faut passer la génération de rapports ou par des commandes PowerShell.

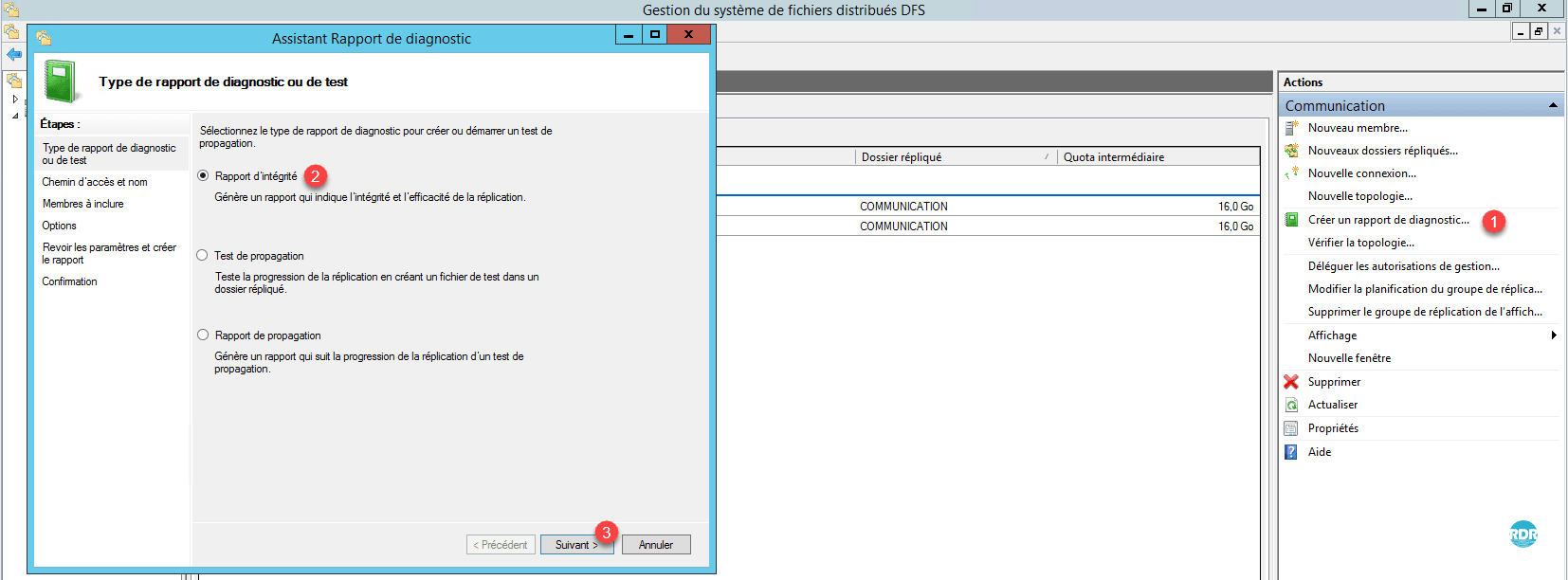

1. Depuis la console, sélectionner un groupe de réplication, cliquer sur Créer un rapport de diagnostic… 1 dans le menu Actions. Choisir un type de rapport 2 et cliquer sur Suivant 3.
Accès à la génération de rapport

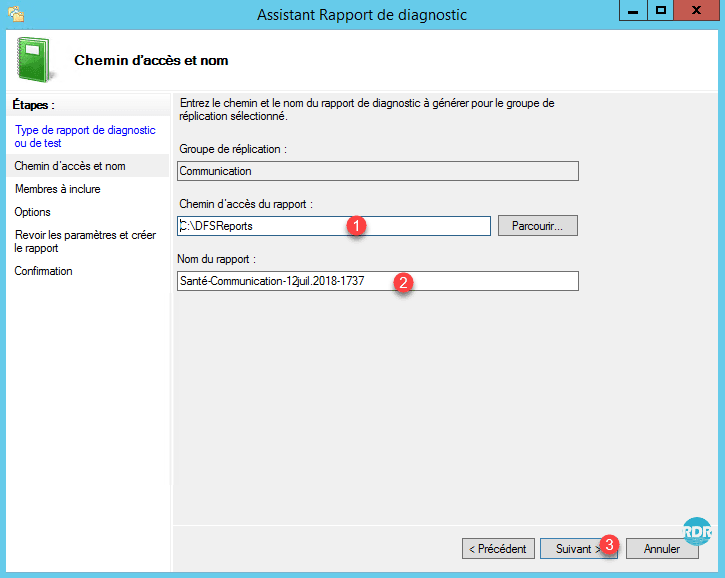

2. Choisir l’emplacement d’enregistrement du rapport 1 et son nom 2. Cliquer ensuite sur Suivant 3.
Configuration du rapport

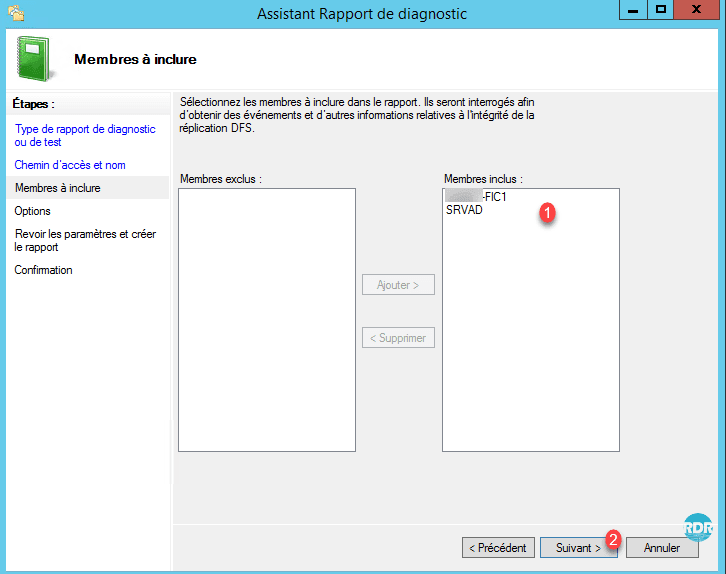

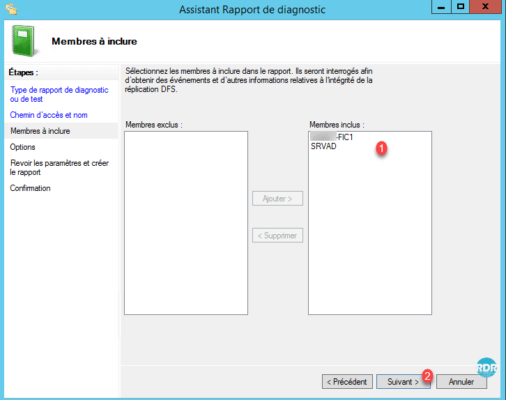

3. Sélectionner les membres à mettre dans le rapport 1 et cliquer sur Suivant 2.
Choix des serveurs

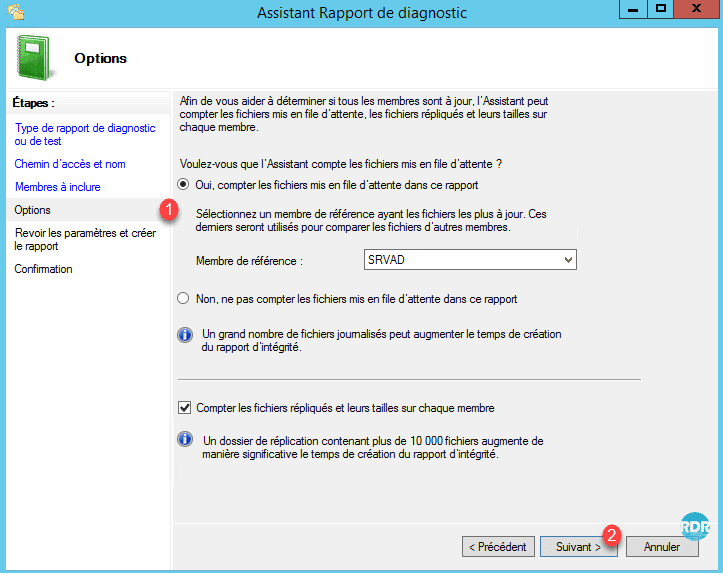

4. Configurer les options 1 pour le rapport et cliquer sur Suivant 2.
Options du rapport

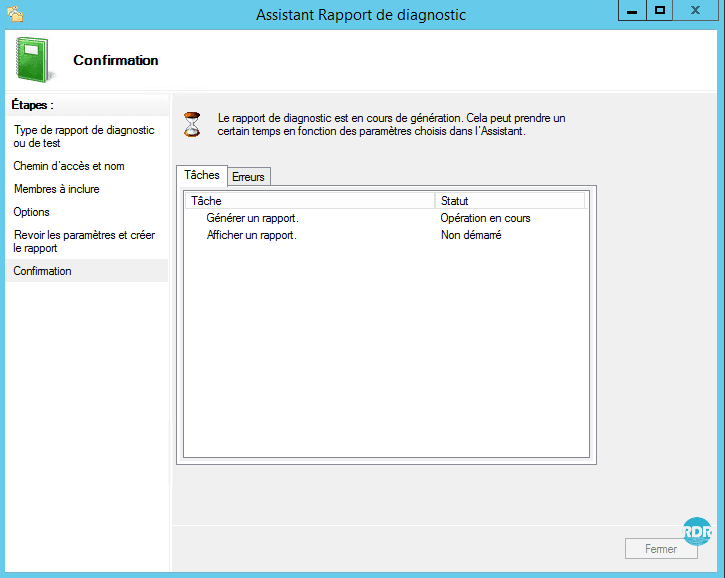

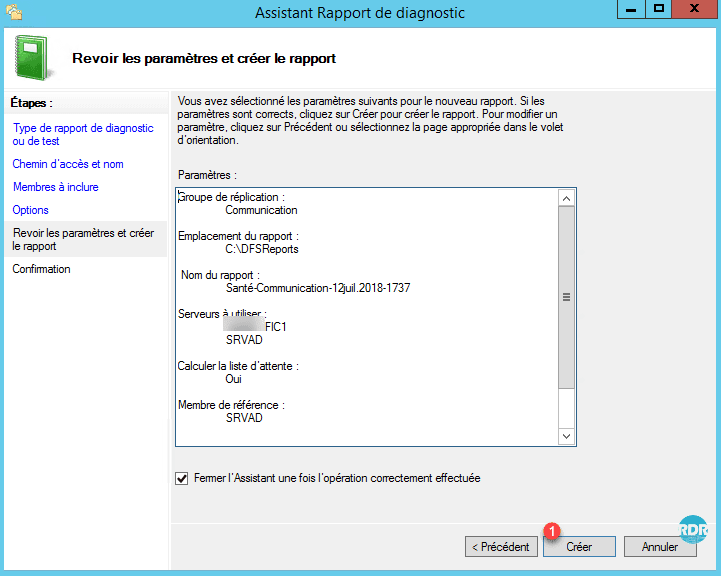

5. Cliquer sur Créer 1 et patienter pendant la génération.
Création du rapportGénération ...

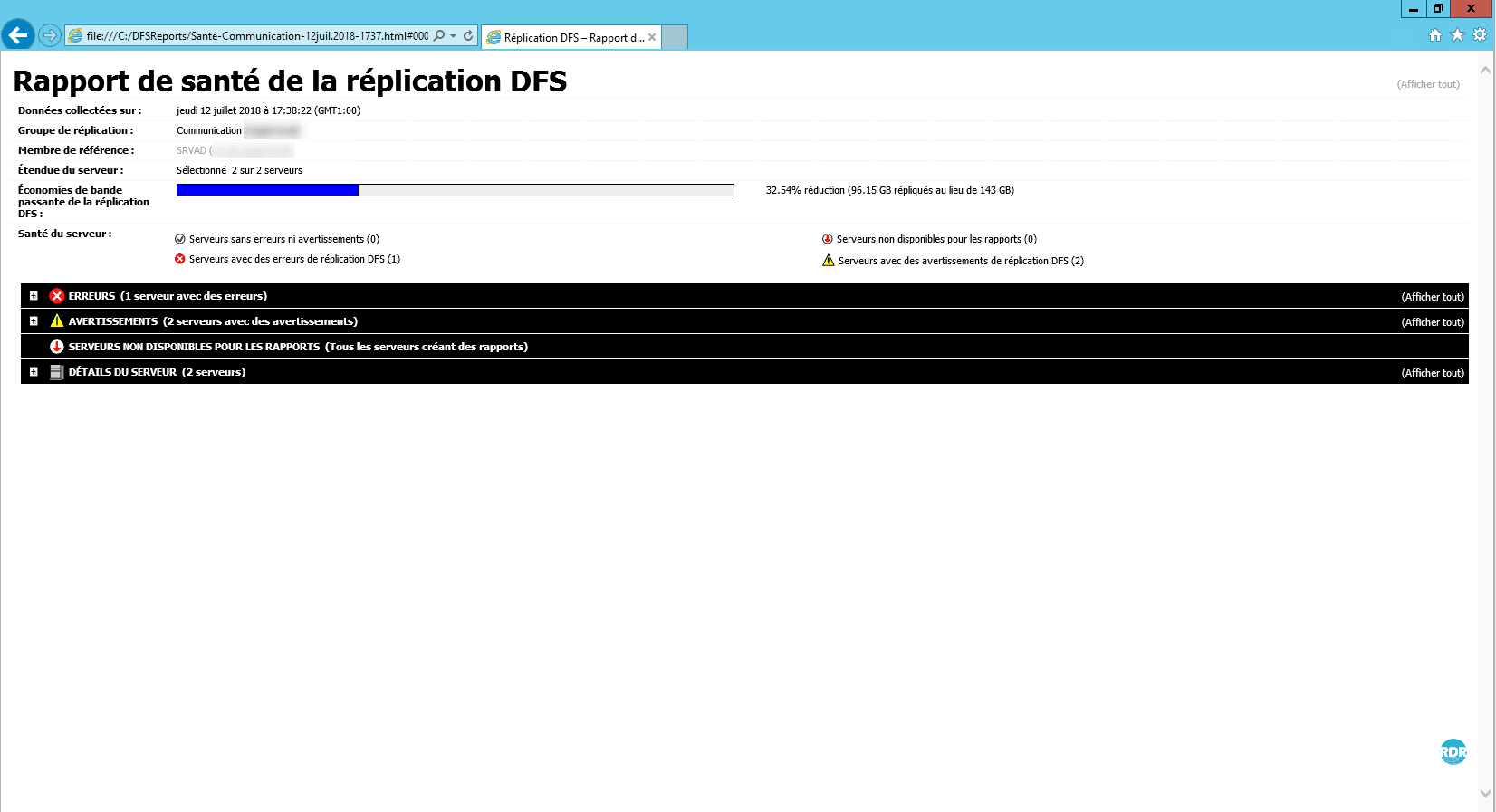

6. Une fois généré le rapport s’ouvrira automatiquement dans le navigateur internet.
Visualisation du rapport
