Pool de stockage configuration sur Windows Server

Présentation du pool de stockage

Un pool de stockage dans Windows Server permettent de s’affranchir d’une configuration raid au niveau physique du serveur et de la gérer directement dans Windows. Il est possible de gérer le tiering et de configurer un cache avec un disque SSD.

Il faut présenter au serveur au minium deux disques afin de créer un pool. Une fois le pool créé, il est possible de créer un disque virtuel qui en fonction du nombre de disques physiques sera de type miroir ou parité (Raid 5/6).

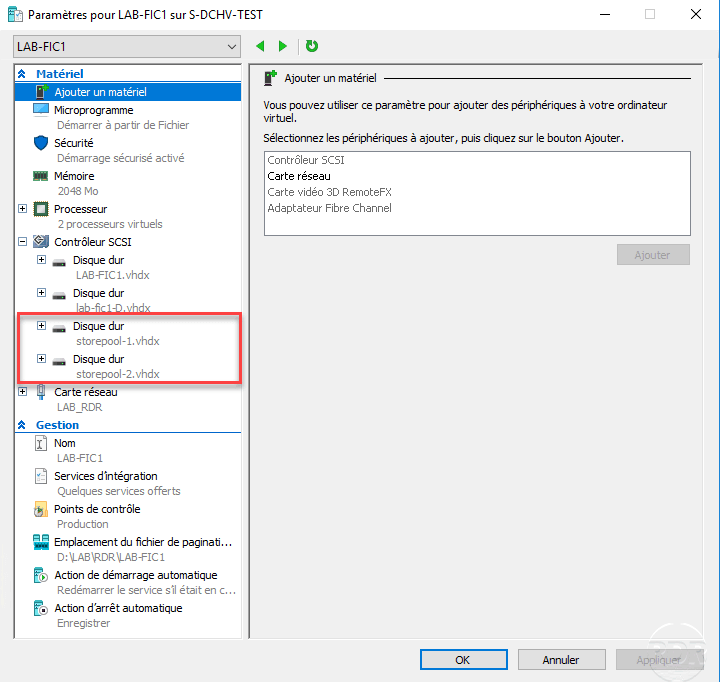

Pour illustrer ce tutoriel, j’ai utilisé une machine virtuelle où j’ai configuré deux disques virtuels afin de créer un pool.
Pool de stockage disques / Storage pool disk

Pour utiliser la fonctionnalité de Pool de stockage, aucune installation n’est nécessaire. La console d’administration est le Gestionnaire de serveur.

Création d’un pool de stockage

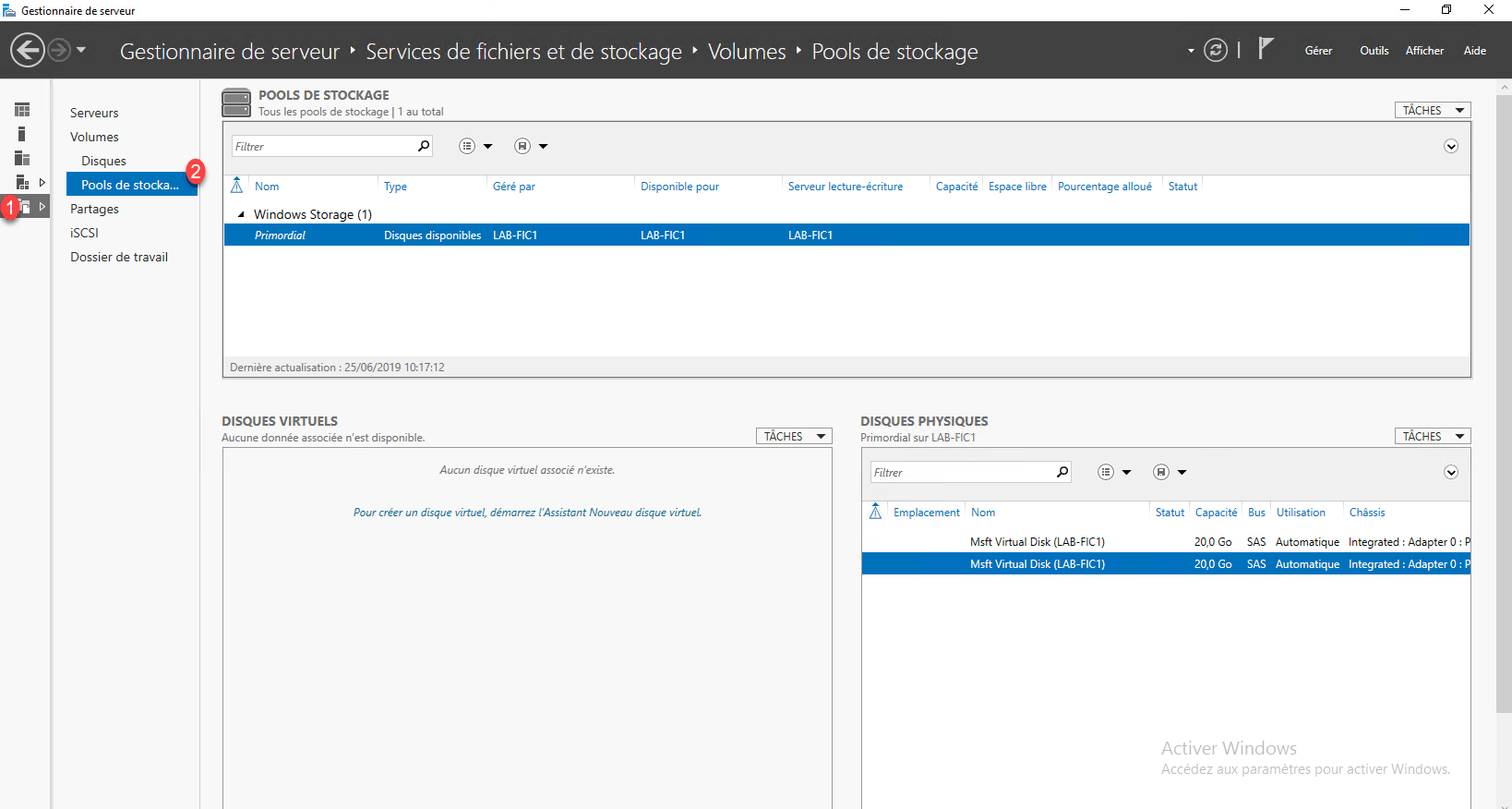

Depuis le gestionnaire de serveur, aller dans la partie d’administration du serveur de fichier 1 puis sur Pools de stockage 2.
Storage pool overview
Depuis cette vue, on peut voir les pools créés, les disques physiques du serveur et les disques virtuels qui sont hébergés sur les pools. Par défaut il y a un pool qui s’appelle Primordial qui est composé des disques physiques qui peuvent être utiliser pour les pools de stockage.

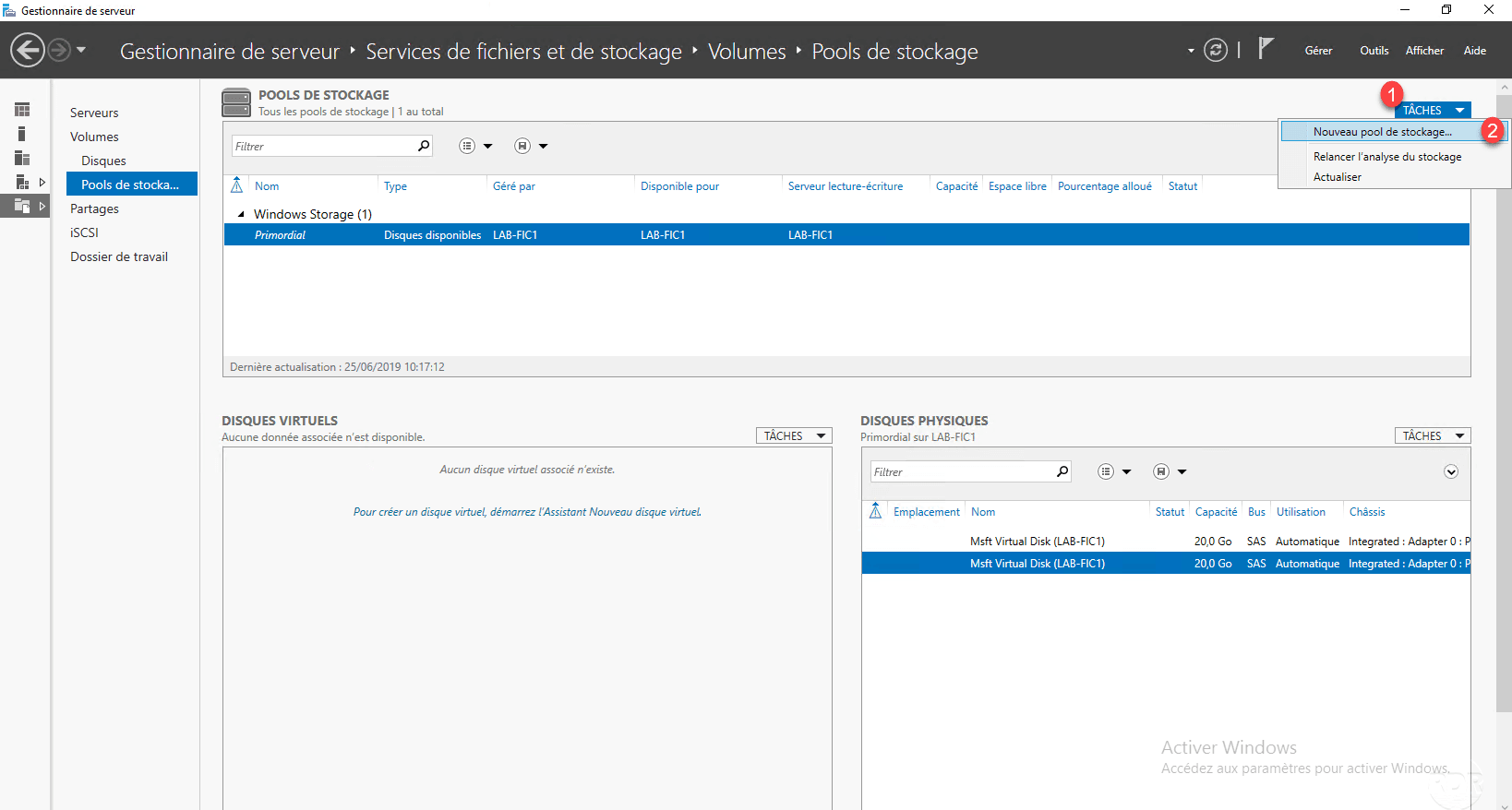

Cliquer sur TACHES 1 puis sur Nouveau pool de stockage 2 pour lancer l’assistant de création.
Création nouveau pool de stockage / Creating new storage pool

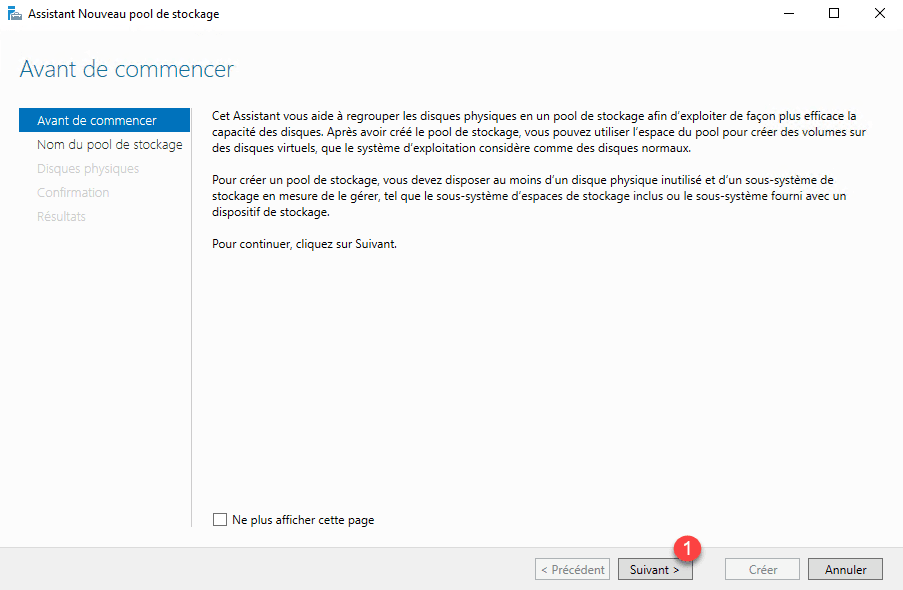

Au lancement de l’assistant, cliquer sur Suivant 1.
Assistant création pool de stockage / Create storage pool wizard

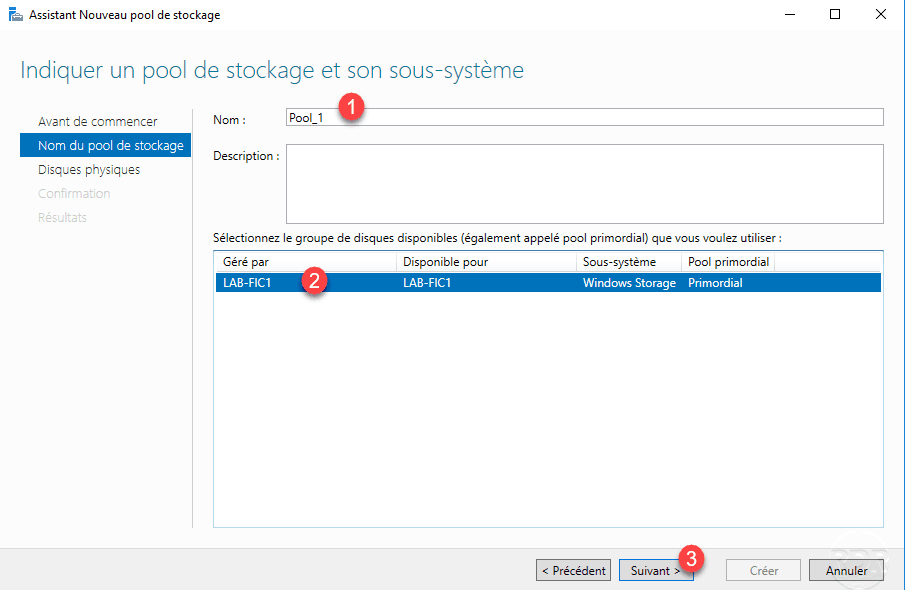

Nommer le pool 1, sélectionner le serveur 2 où celui-ci sera créé et cliquer sur Suivant 3.
Nom du pool de stockage / Storage Pool Name

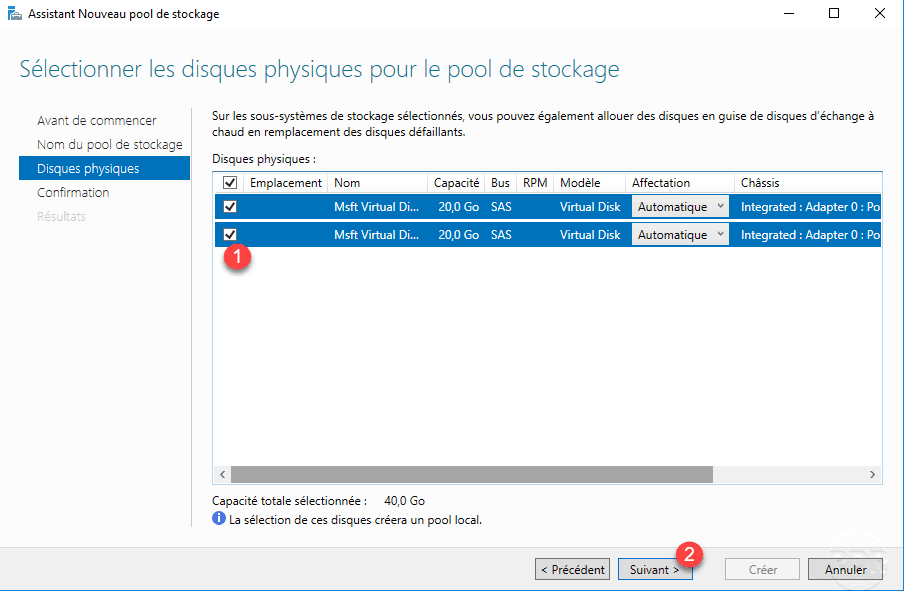

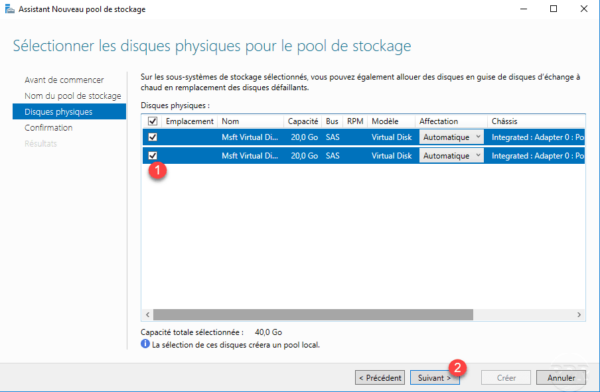

Sélectionner les disques physiques 1 qui vont composer le pool de stockage et cliquer sur Suivant 2.
Choix des disques physiques / Select physicals disks

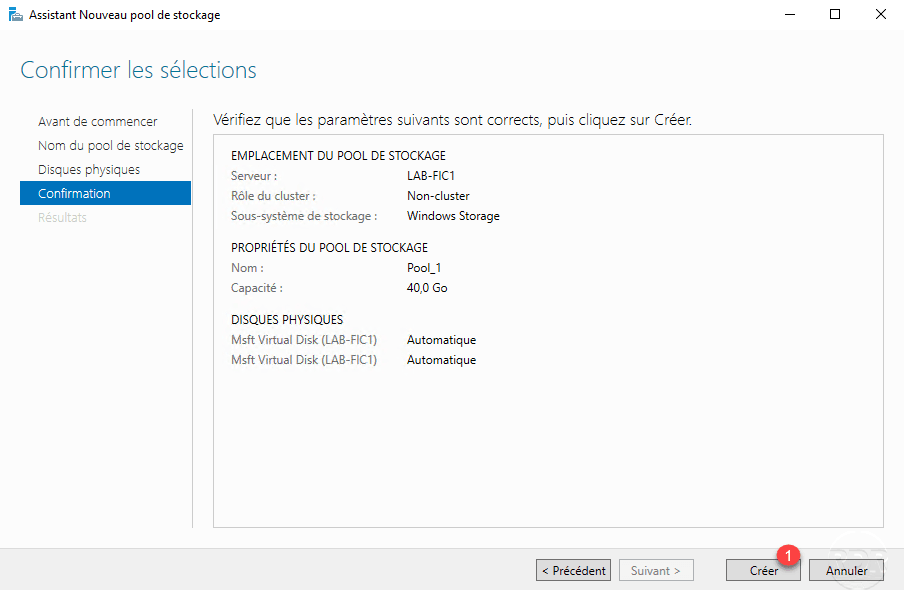

Confirmer la création en cliquant sur Créer 1.
Create Pool

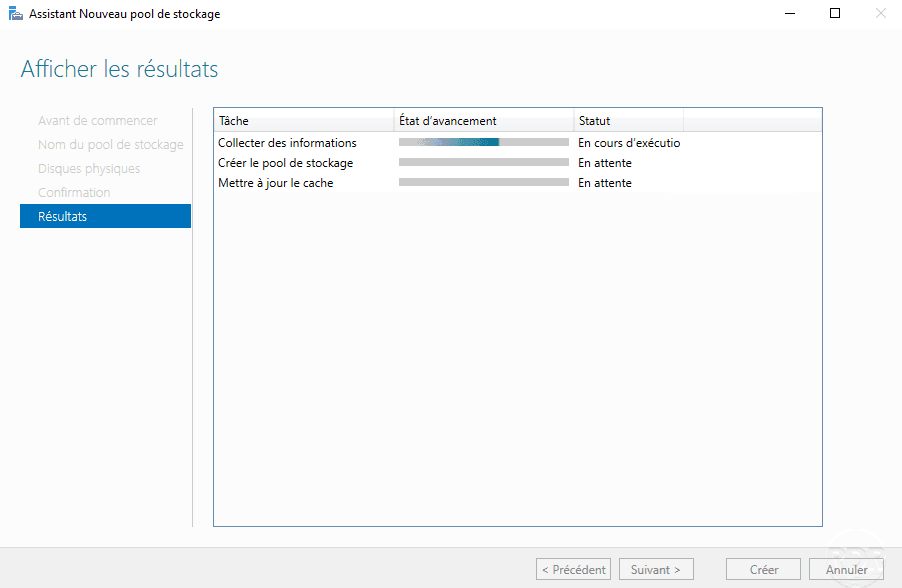

Patienter pendant la création …
Wait ...

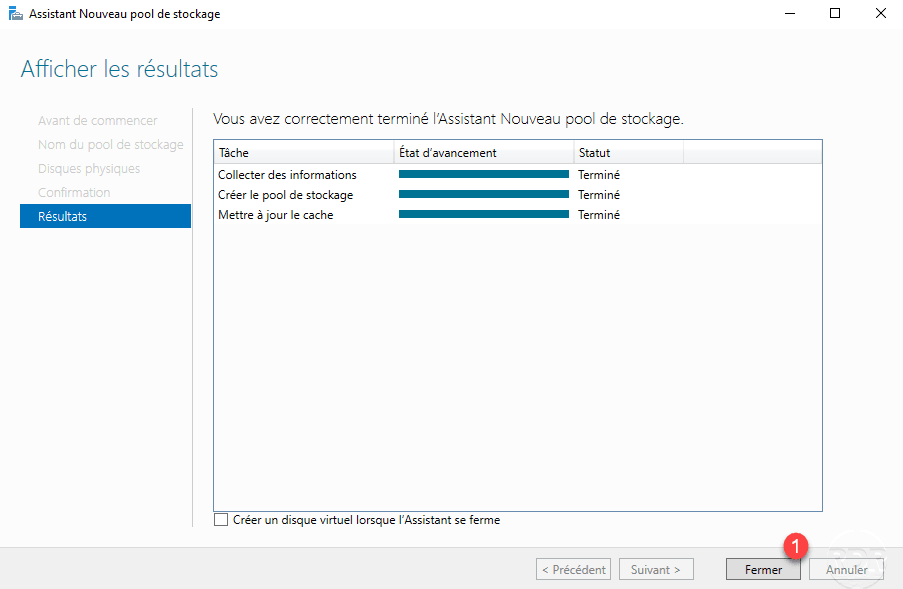

Une fois créé, quitter l’assistant en cliquant sur Fermer 1.
Completed

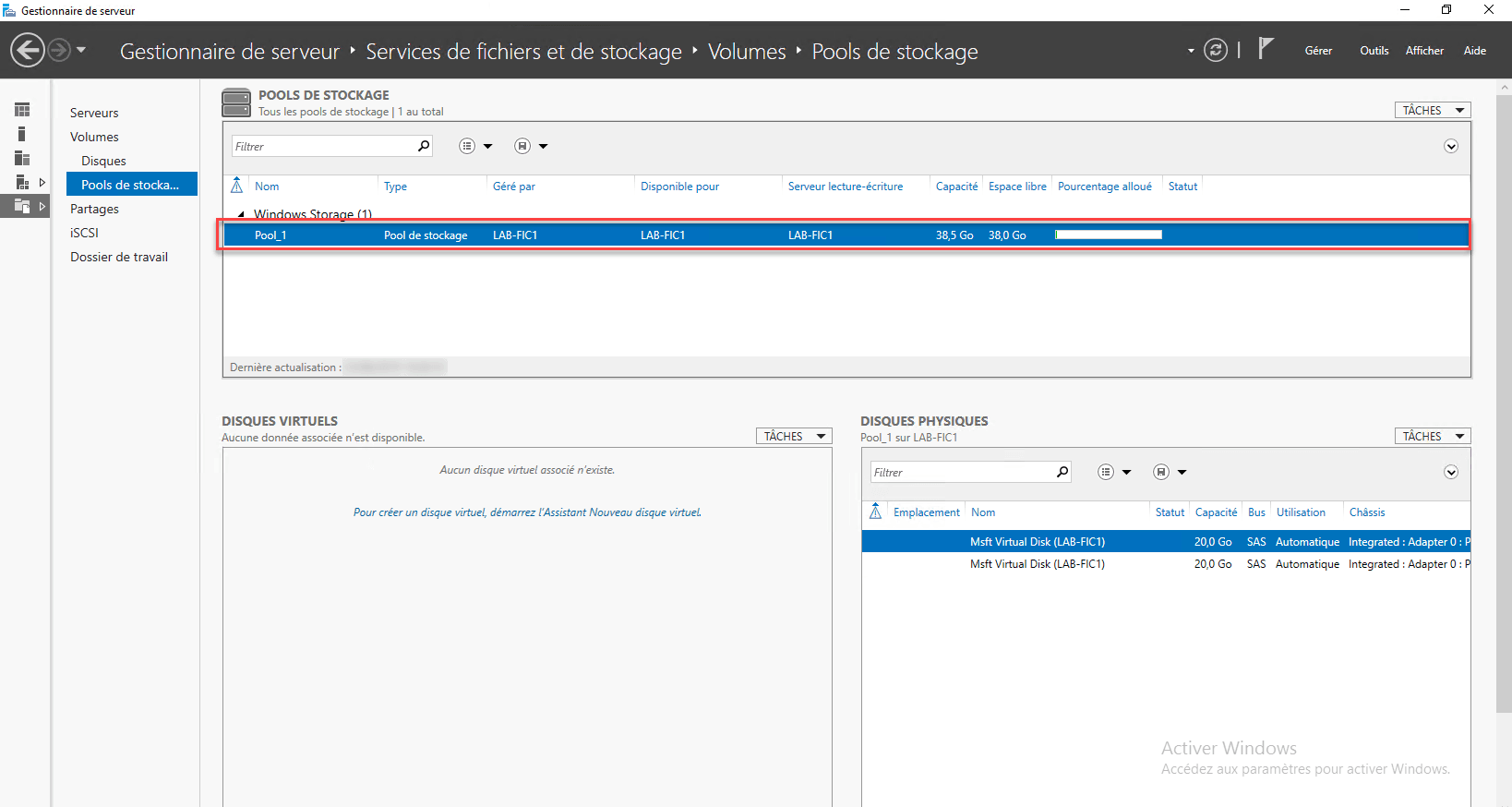

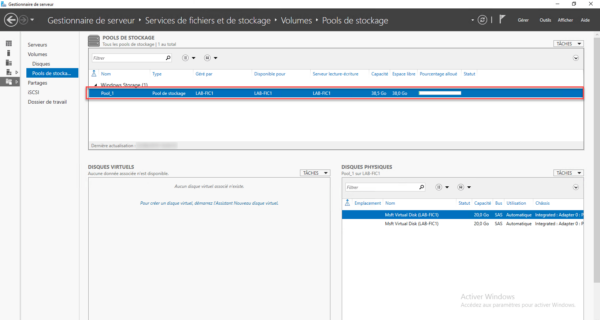

Le pool de stockage est visible dans l’administration.
Pool de stockage ajouté / Added storage pool

Créer un disque virtuel

Pour utiliser le pool de stockage, il est nécessaire maintenant de créer un disque virtuel dessus qui sera lui en raid 1 ou 5/6 en fonction du nombre de disques physiques dans le pool.

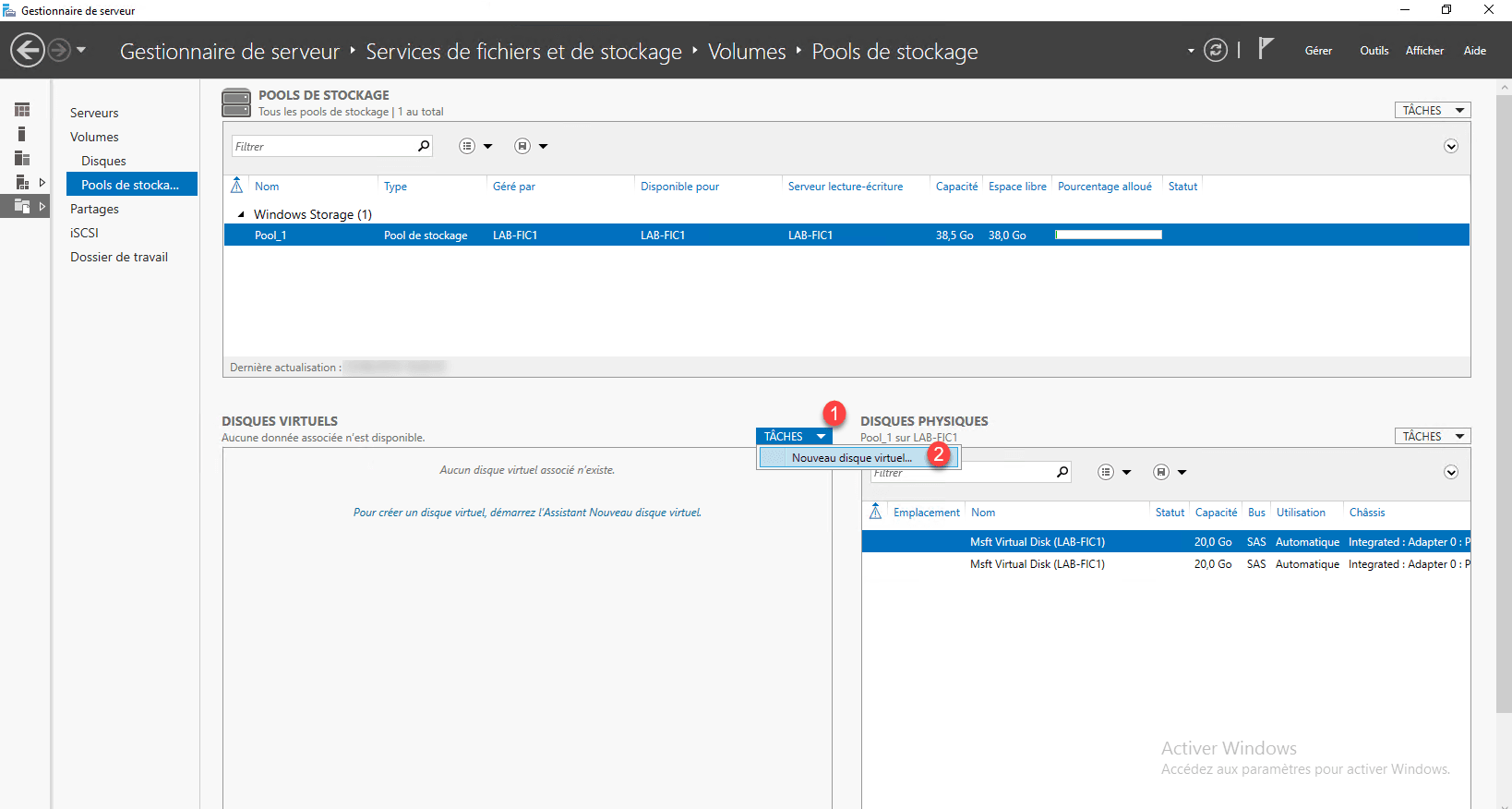

Depuis le gestionnaire de serveur dans la gestion des pools de stockage, cliquer sur TACHES 1 / Nouveau disque virtuel 2.
Add virtual disk

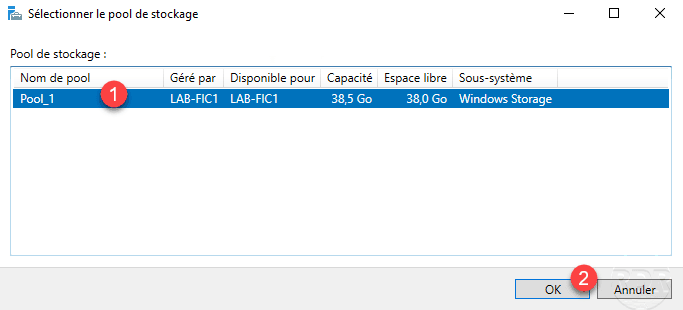

Choisir le pool 1 puis cliquer sur OK 2.
Select pool for virtual disk

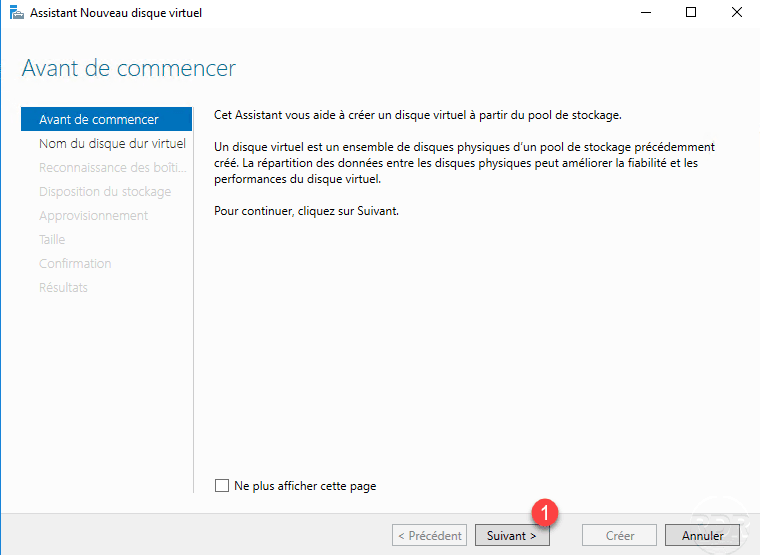

Au lancement de l’assistant, cliquer sur Suivant 1.
Wizard

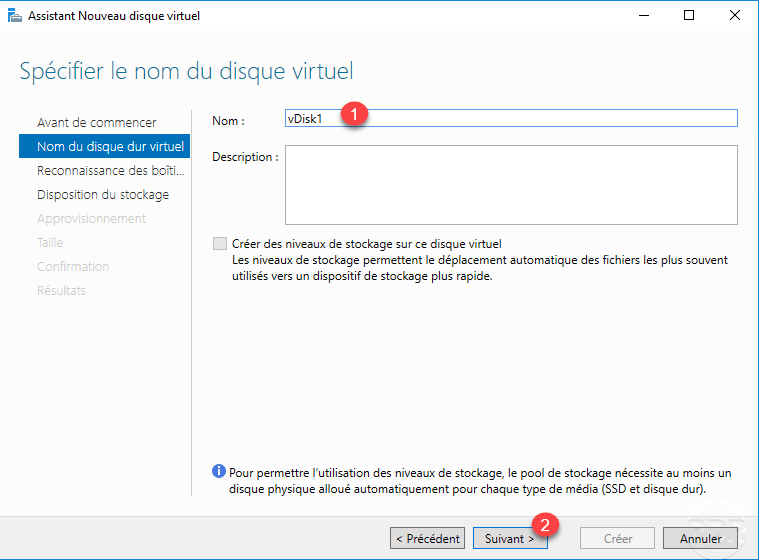

Entrer le nom du disque virtuel 1 puis cliquer sur Suivant 2.
Virutal disk name

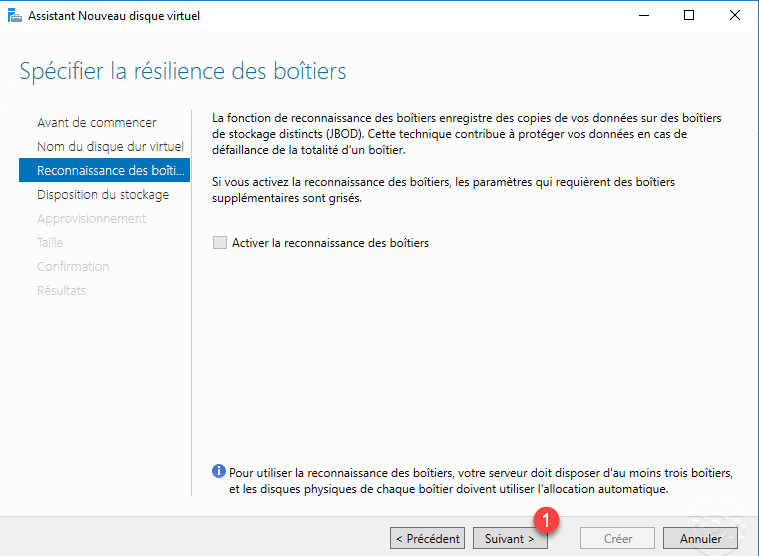

Cliquer sur Suivant 1.
Diskbox

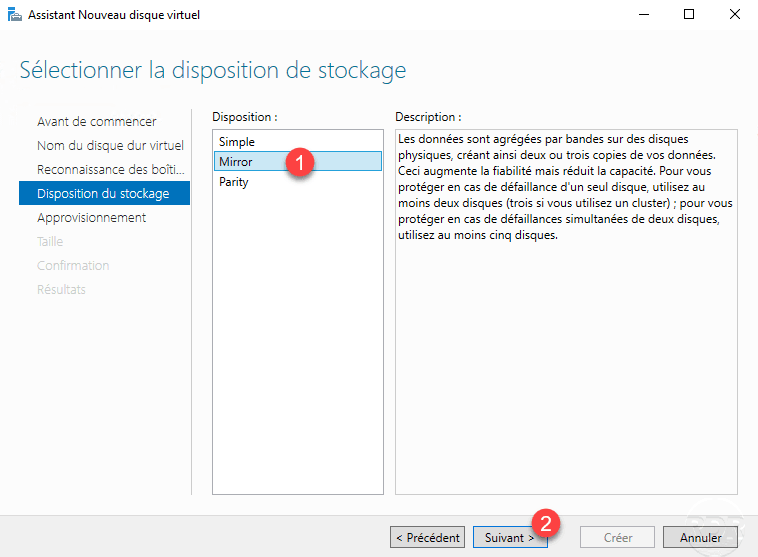

La disposition du stockage correspond au niveau de Raid du disque, choisir une disposition 1 et cliquer sur Suivant 2.
Raid level

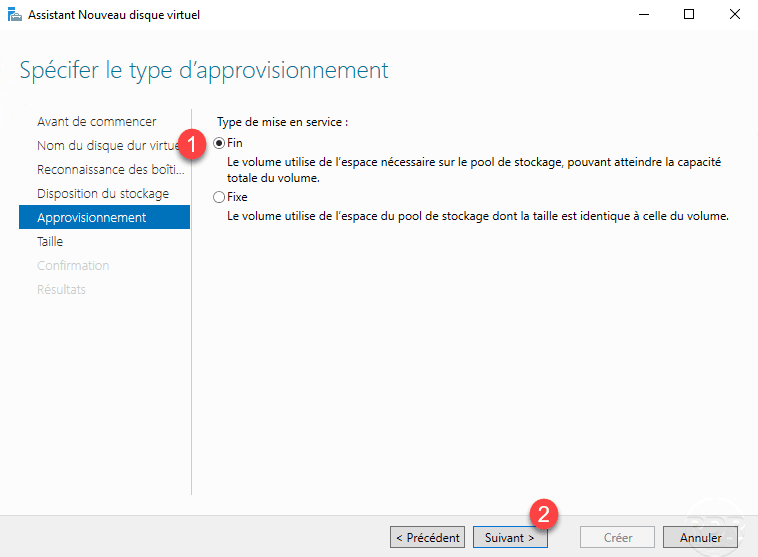

Choisir l’approvisionnement du disque 1 (Fin = dynamique / Fixe) et cliquer sur Suivant 2.
provision

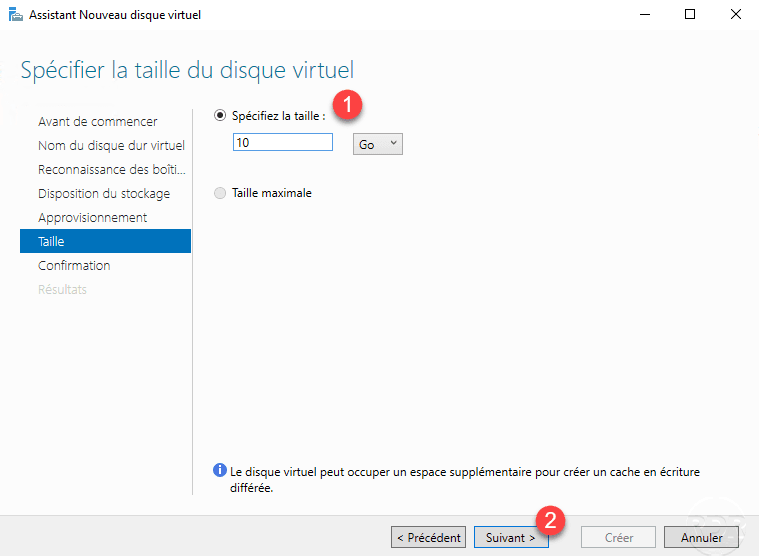

Indiquer la taille du disque virtuel 1 et cliquer sur Suivant 2.
Virtual disk size

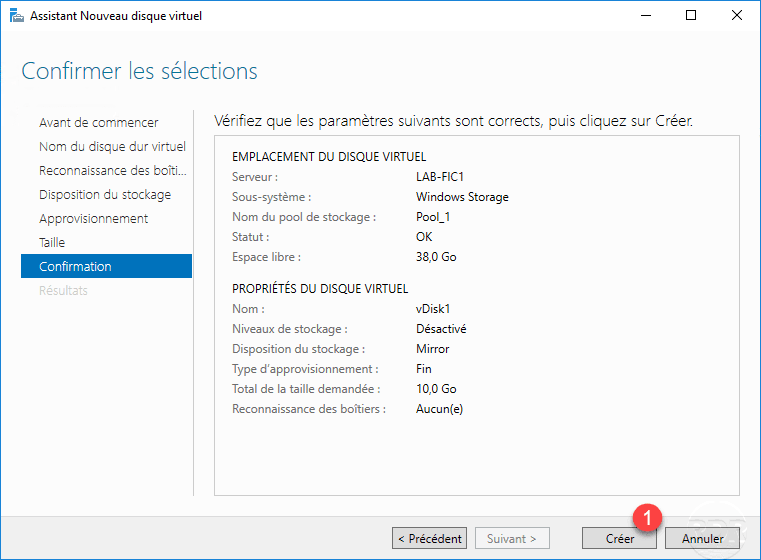

Un résumé du disque virtuel s’affiche, confirmer la création en cliquant sur Créer 1.
Disk overview

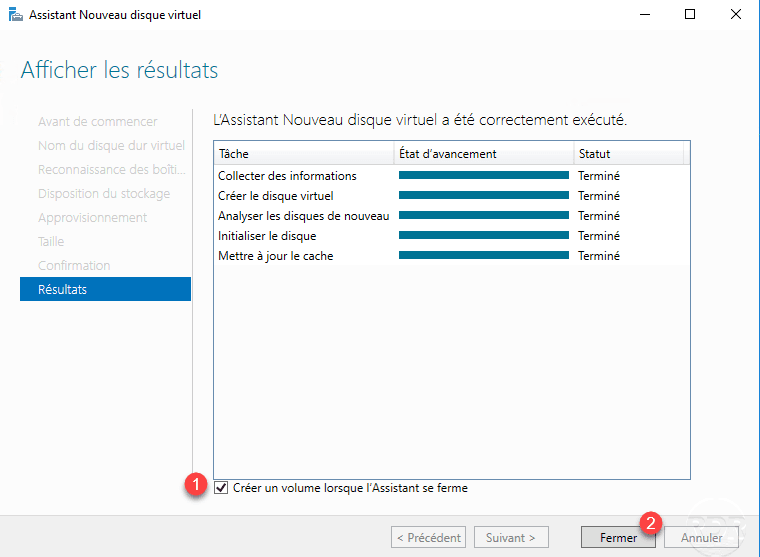

Le disque virtuel est créé, cocher la Créer un volume lorsque l’assistant se ferme 1 et cliquer sur Fermer 2.
Disque virtuel créé sur le pool de stockage / Virtual disk created on the storage pool

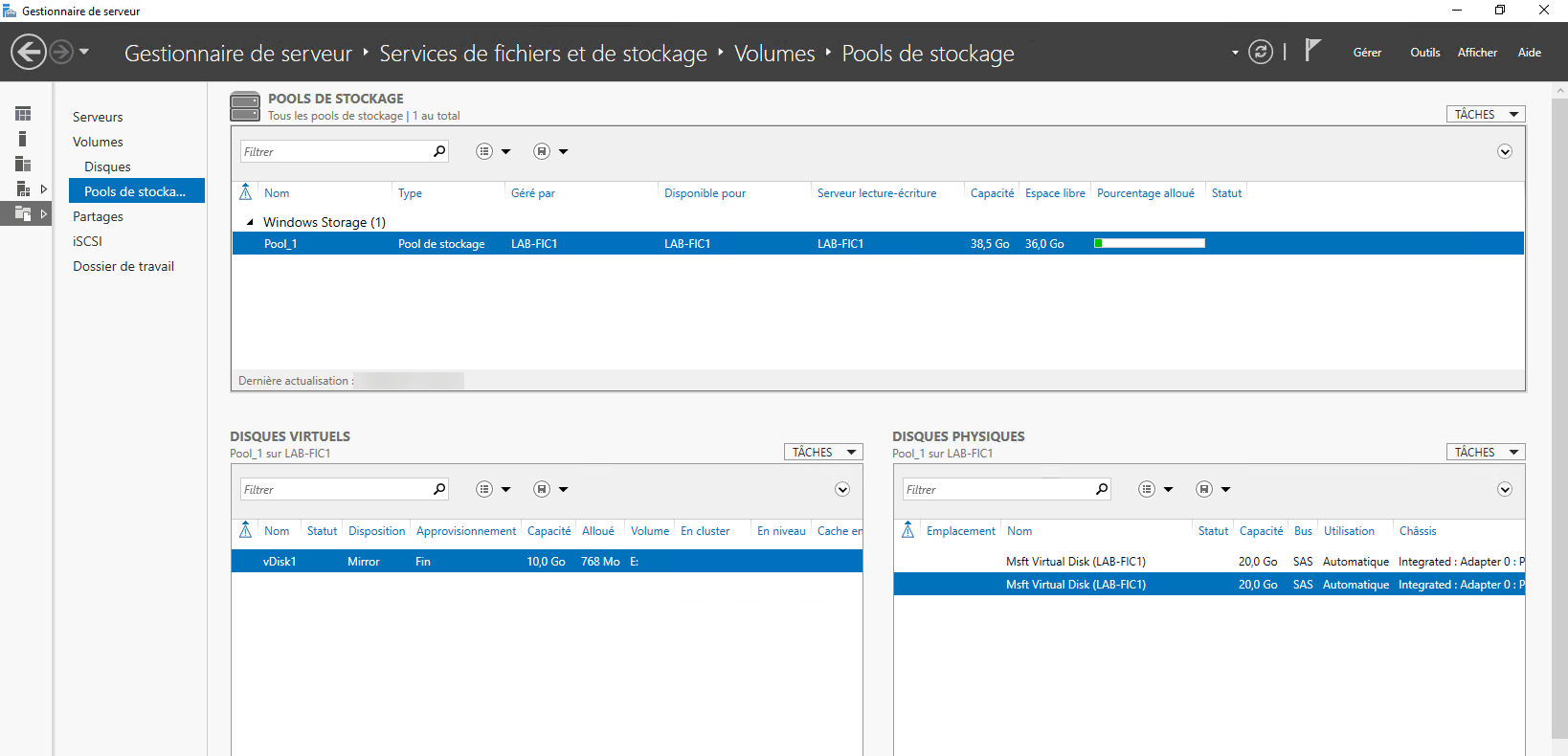

Le disque virtuel est visible dans la gestion des pools de stockage.
virtual disk added

Création du volume sur le disque virtuel

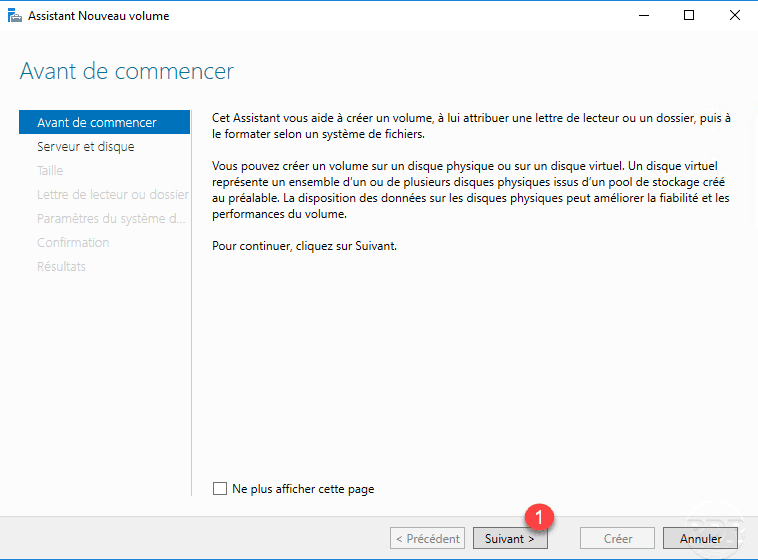

Au lancement de l’assistant, cliquer sur Suivant 1.
Wizard new volume

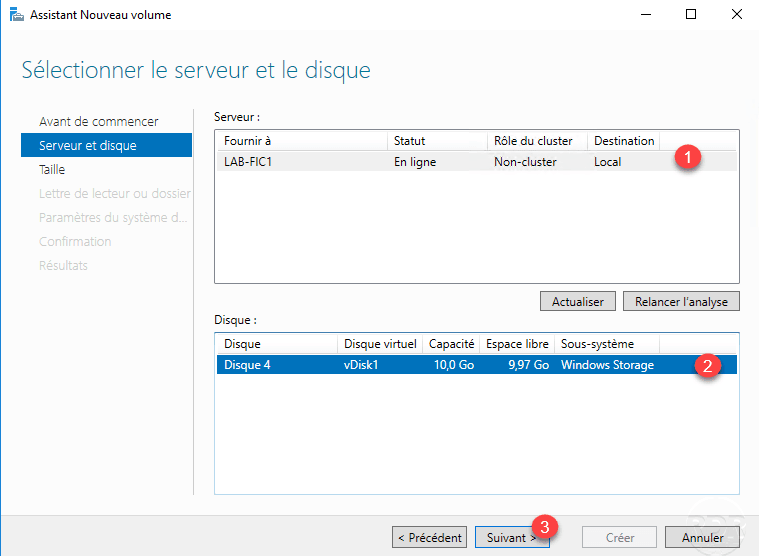

Choisir le serveur 1 ainsi que le disque 2 pour la création du volume et cliquer sur Suivant 3.
Select Server and disk

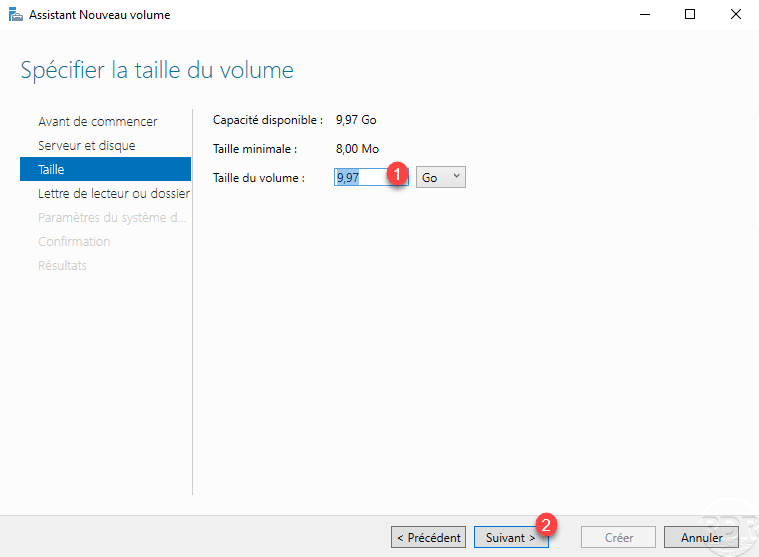

Indiquer la taille du volume 1 et cliquer sur Suivant 2.
Configure size

Configurer le chemin d’accès du disque virtuel 1 puis cliquer sur Suivant 2.
Configure access

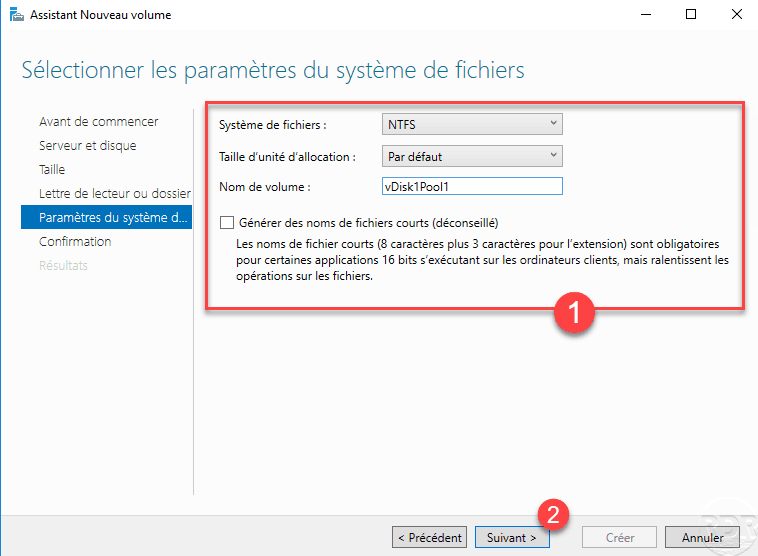

Configurer la partition 1 et cliquer sur Suivant 2.
Configure the file system

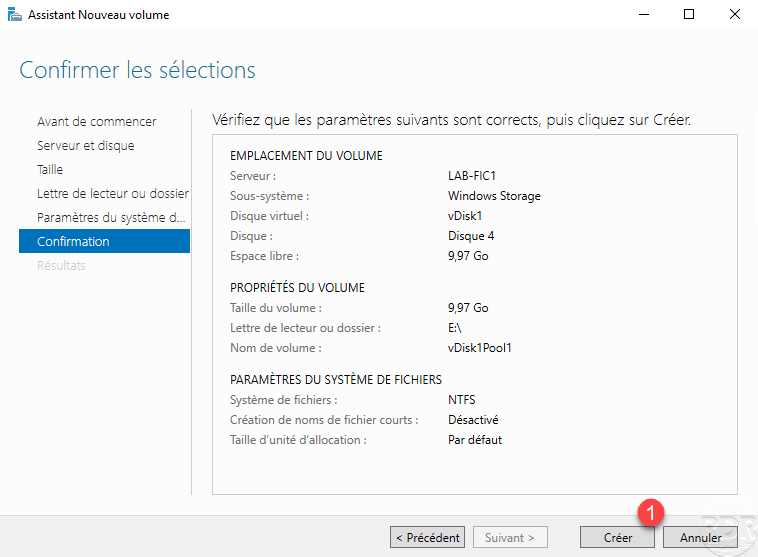

Un résumé du volume s’affiche, cliquer sur Créer 1 pour lancer la création.
Confirm creation

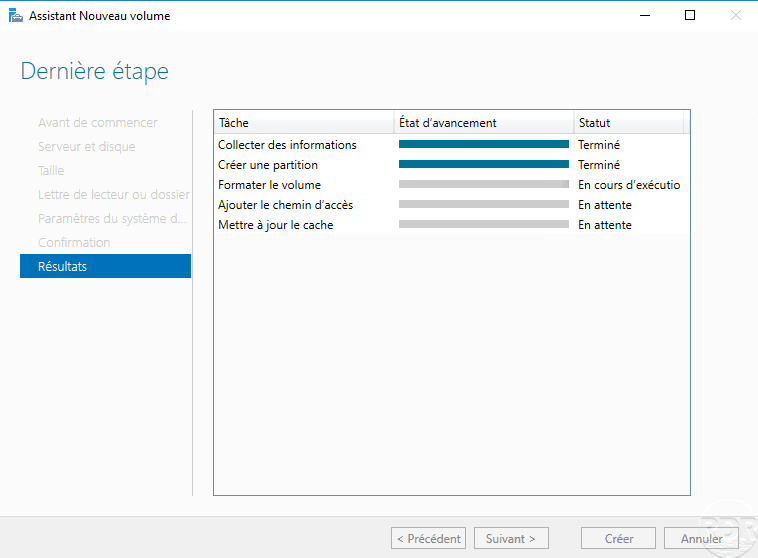

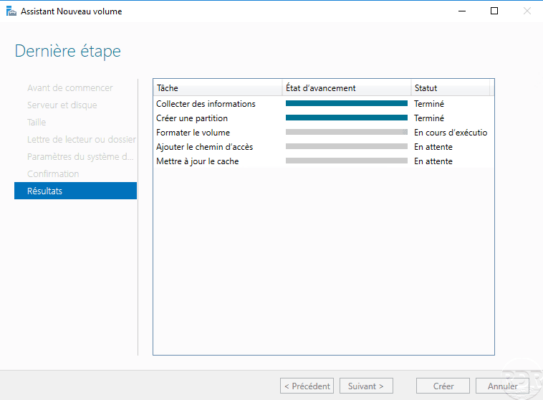

Patienter pendant la création du volume …
Creation in progress ...

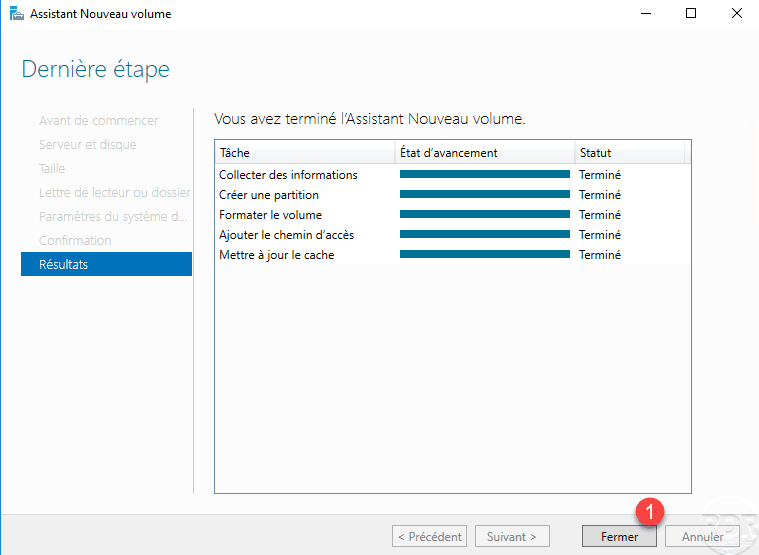

Une fois la création terminée, quitter l’assistant en cliquant sur Fermer 1.
Création du volume terminé sur le pool de stockage / Creating the finished volume on the storage pool

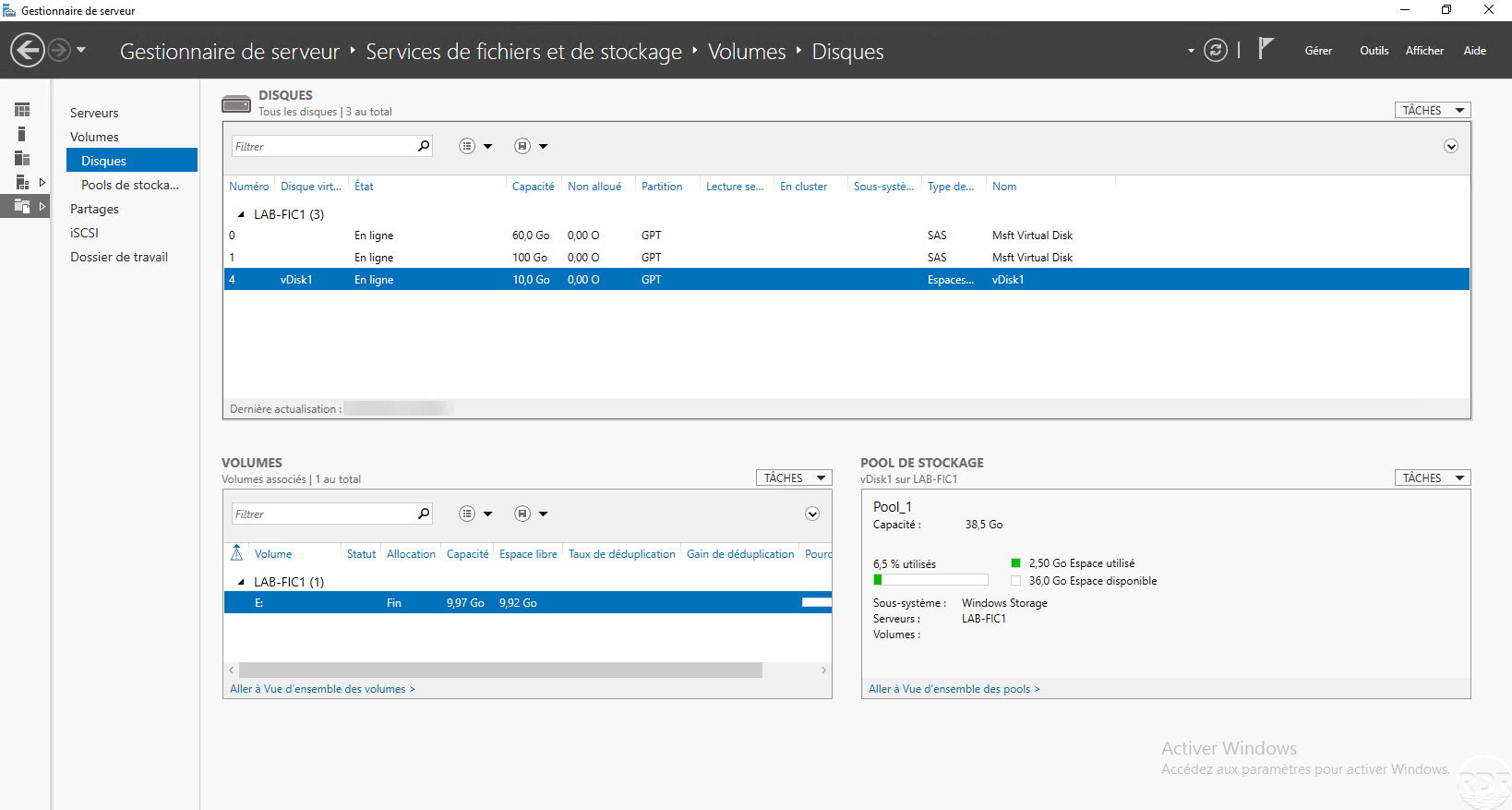

Le volume est visible dans le gestionnaire de serveur.
Disk available in the server manager

Conclusion

Les fonctionnalités de pool de stockage permet de transformer un serveur Windows en NAS / SAN et de s’affranchir de compétence sur du matériels propriétaires.
