Hyper-V : stocker les machines virtuelles sur un partage réseau SMB3

Windows Server 2012R2  Windows Server 2016  Windows Server 2019

Introduction

Dans ce tutoriel, je vais vous expliquer comment configurer un partage réseau sur Windows Serveur pour stocker dessus les ordinateurs virtuels créés sur Hyper-V.

Depuis Windows 2012, il est possible de stocker sur un partage réseau SMB3, les ordinateurs virtuels créé sur Hyper-V.

Cette solution permet d’utiliser le stockage disponible d’un ordinateur physique pour y mettre des ordinateurs virtuelles avec Hyper-V. Depuis l’utilisation d’un serveur est de mon point de vue plus fiable qu’un NAS.

Il n’y a pas réellement de prérequis matériel mais afin de garantir des temps d’accès corrects et des bonnes performances, il faut prévoir de disques dur « rapides » et en RAID (5) et également un réseau 10Gb. Ça marche en 1Gb aussi.

Concernant la partie logiciel, il faut que les serveurs (stockages + hyper-v) soient sous Windows Serveur 2012 minimum et membre du même domaine Active Directory.

Il est possible sur le papier de le faire avec des NAS qui supporte le SMB3, d’expérience ça ne marche pas toujours très bien …

Configuration du partage réseau sur Windows Serveur

Pour configurer le partage, il faut passer par le gestionnaire de serveur et non l’explorateur de fichiers Windows.

En premier créer le dossier 1 qui va être partagé.

Ouvrir le gestionnaire de serveur et aller à la gestion des partages 1.

Ouvrir l’assistant de création de partage en cliquant sur TACHES 1 puis sur Nouveau partage 2.

Sélectionner le profil Partage SMB – Applications 1 et cliquer sur Suivant 2.

Indiquer l’emplacement du dossier 1 qui va être partagé, et cliquer sur Suivant 2.

Si nécessaire changer le nom du partage et entrer une description et cliquer sur Suivant 1.

Passer les autres paramètres en cliquant sur Suivant 1.

Ajouter l’autorisation Contrôle total à l’objet ordinateur 1 de l’Active Directory du serveur Hyper-V et cliquer sur Suivant 2.

Un aperçu des paramètres du partage s’affiche, confirmer la création de celui-ci en cliquant sur Créer 1.

Le partage créé, quitter l’assistant en cliquant sur Fermer 1.

Le partage 1 est visible dans la liste des partages.

Création de l’ordinateur virtuel avec Hyper-V sur le partage réseau

Maintenant que le partage réseau est prêt, nous allons voir comment créer l’ordinateur virtuel avec Hyper-V pour qu’il soit stocké sur le partage réseau.

Depuis la console Hyper-V, créer un nouveau ordinateur virtuel en cliquant sur Nouveau 1 / Ordinateur virtuel 2.

Au lancement de l’assistant, cliquer sur Suivant 1.

Indiquer le nom de l’ordinateur virtuel 1, cocher la case Stocker l’ordinateur virtuel à un autre emplacement 2 puis indiquer le chemin UNC du partage qui a été créé 3 et cliquer sur Suivant 4.

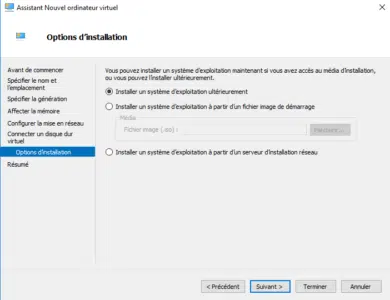

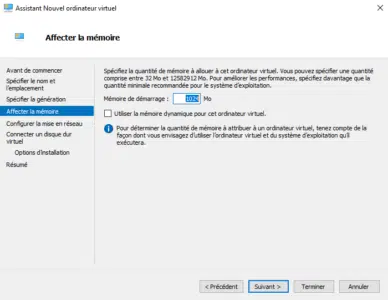

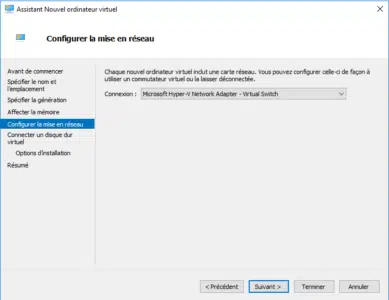

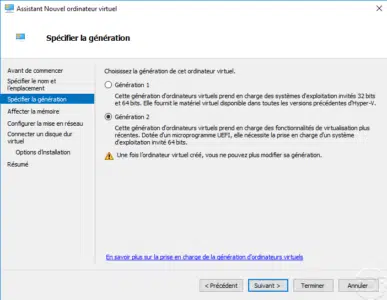

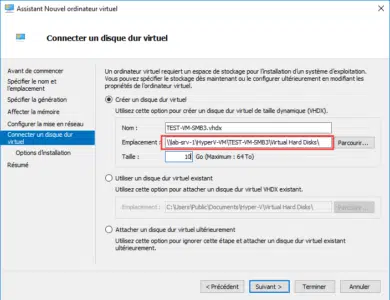

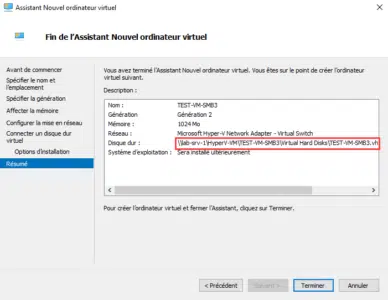

Suivre ensuite l’assistant de création de l’ordinateur virtuel.

Patienter pendant la création de la machine virtuelle.

L’ordinateur virtuel est créé 1 et disponible dans la console Hyper-V.

Regarder dans le dossier partagé, on peut voir qu’un dossier portant le nom de l’ordinateur virtuel a été créé contenant les différents fichiers de la VM.


Vous savez maintenant comment faire pour stocker les ordinateurs virtuels sur un partage SMB3.
