En este tutorial, veremos cómo usar la pareja MDT (Microsoft Deployment Toolkit) y WDS (Servicios de implementación de Windows) para implementar imágenes de Windows.
La pareja WDS y MDT hace posible el despliegue de imágenes partiendo de la red (PXE) con WDS y MDT permite la personalización y automatización de imágenes.
El objetivo del tutorial es utilizar WDS para proporcionar un entorno PXE e implementar imágenes de Windows y MDT para la personalización.
Tabla de contenido
Requisito previo
- Conozca la implementación en Windows Server.
- Un servidor con el rol WDS instalado y configurado
- Un servidor con MDT / ADK con el entorno WinPE instalado no configurado (se puede instalar con WDS).
- ISO de Windows para implementar
En este tutorial, WDS y MDT se instalan en el mismo servidor.
Agregar imagen de Windows al servicio WDS
1. Monte el ISO de Windows en el servidor WDS o descomprímalo con 7zip.
Para el tutorial usé Windows 7.

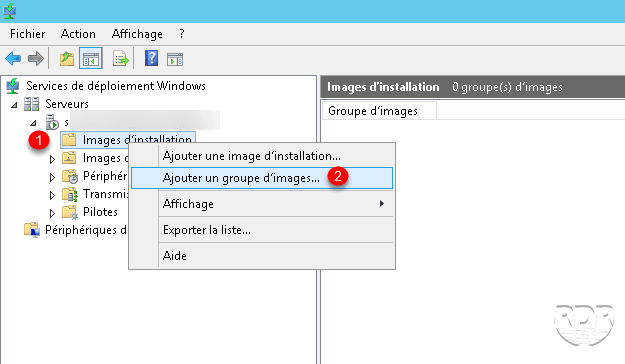

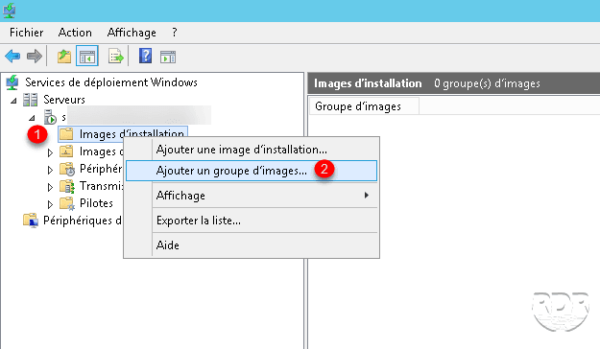

2. Abra la consola WDS, haga clic con el botón derecho en Imagen de instalación 1 y Agregar grupo de imágenes … 2.
3. Introduzca un nombre para el grupo 1 y haga clic en Aceptar 2.

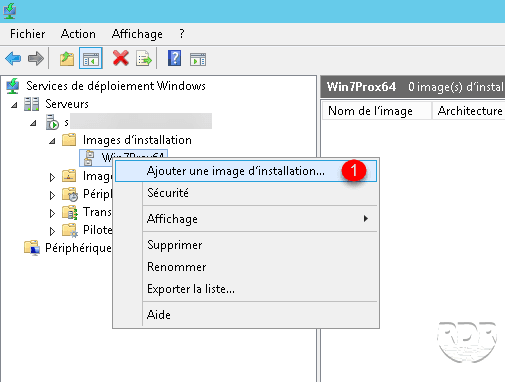

4. Haga clic derecho en el grupo y haga clic en Agregar imagen de instalación 1.

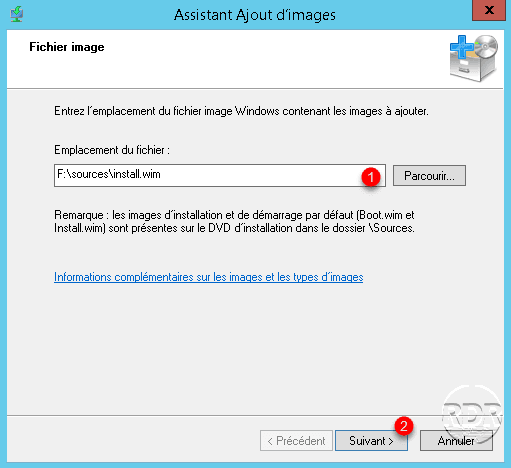

5. Introduzca la ubicación del archivo install.wim 1 que se encuentra en la carpeta de origen ISO, haga clic en Siguiente 2.

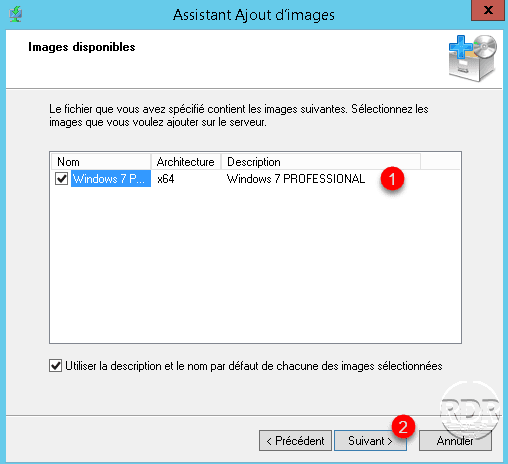

6. Seleccione la versión de Windows para agregar 1 y haga clic en Siguiente 2.

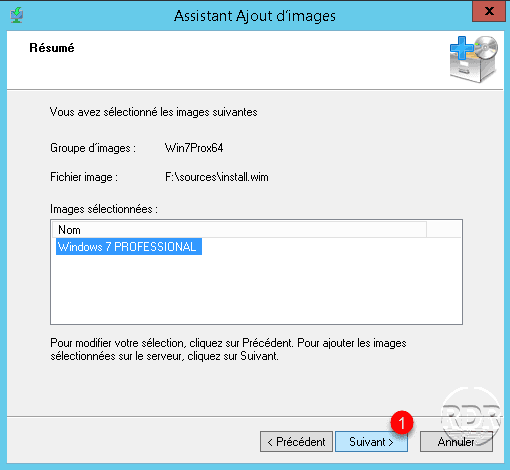

7. Confirme la adición haciendo clic en Siguiente 1.

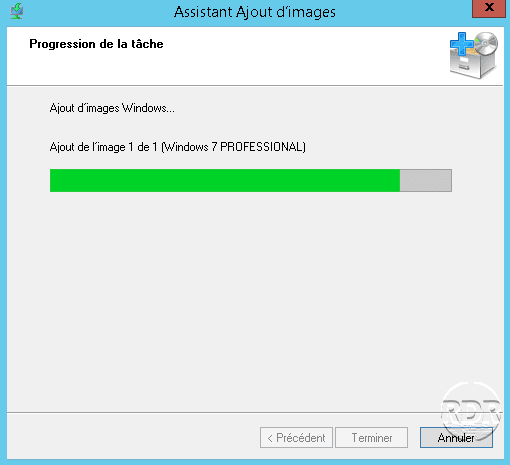

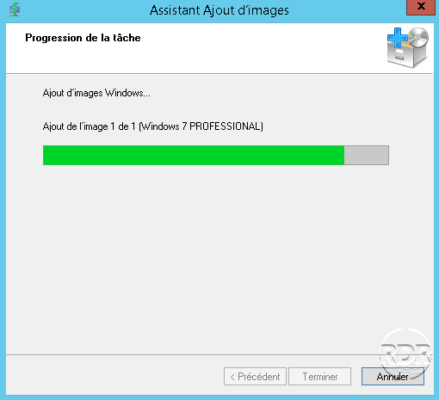

8. Espere mientras agrega la imagen …

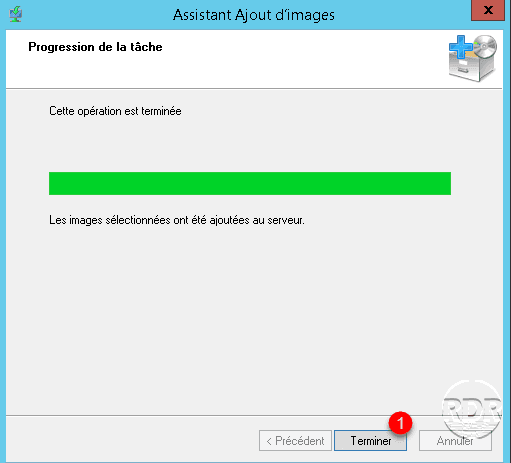

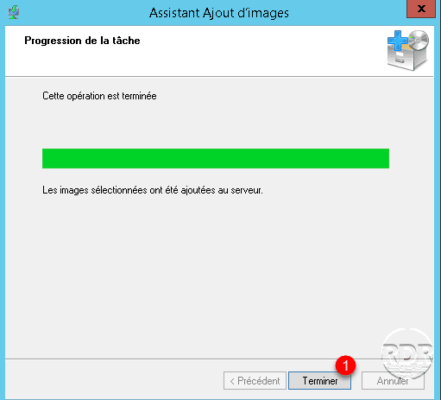

9. La imagen se agrega al servidor WDS, haga clic en Finalizar 1 para cerrar el asistente.

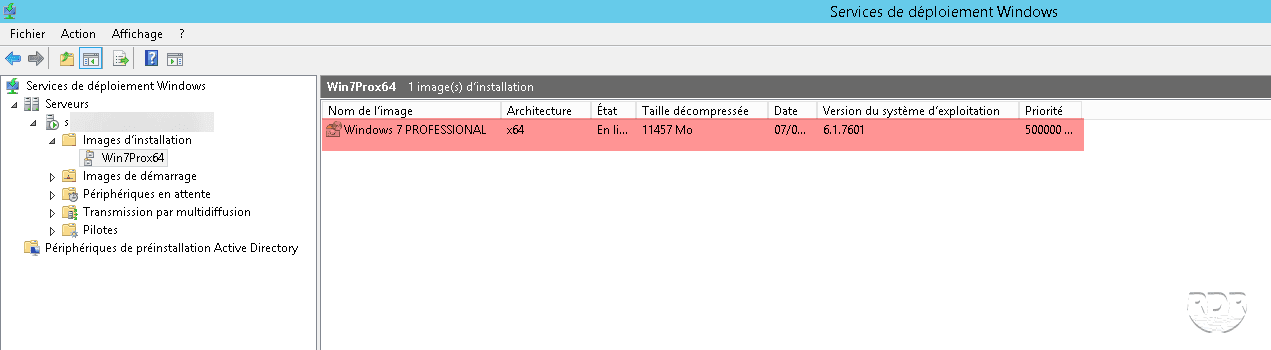

10. La imagen de instalación se agrega al grupo.
Ahora pasaremos a configurar MDT.
Configuración de MDT para WDS

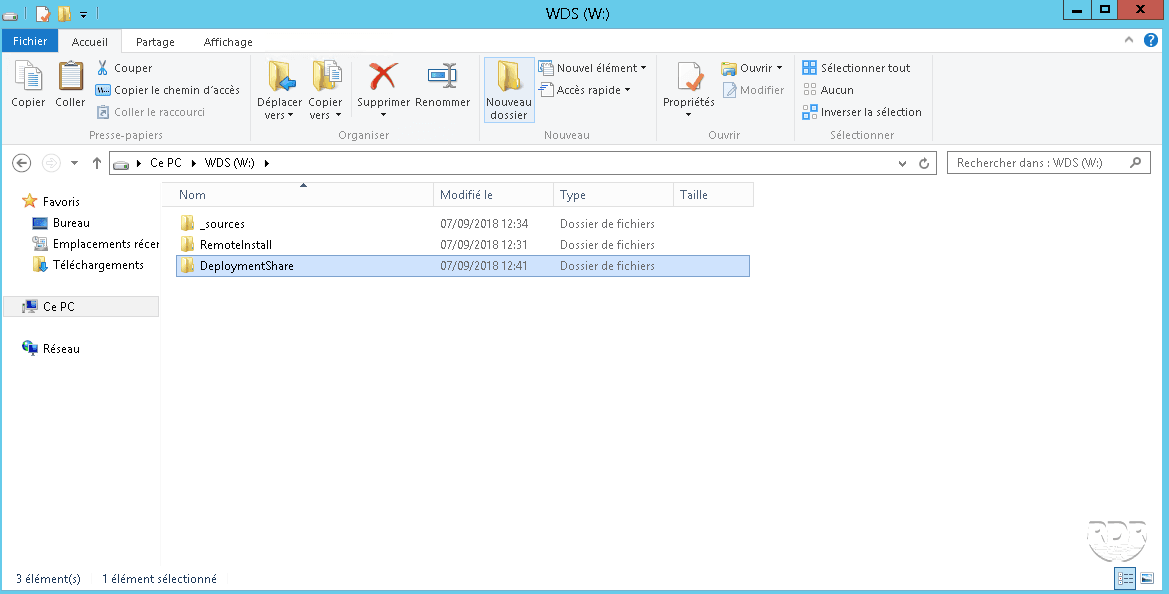

1. En el servidor donde está instalado MDT, cree una carpeta (DeploymentShare) que recibirá la estructura de carpetas y archivos necesaria para su correcto funcionamiento.
2. Abra la consola MDT.

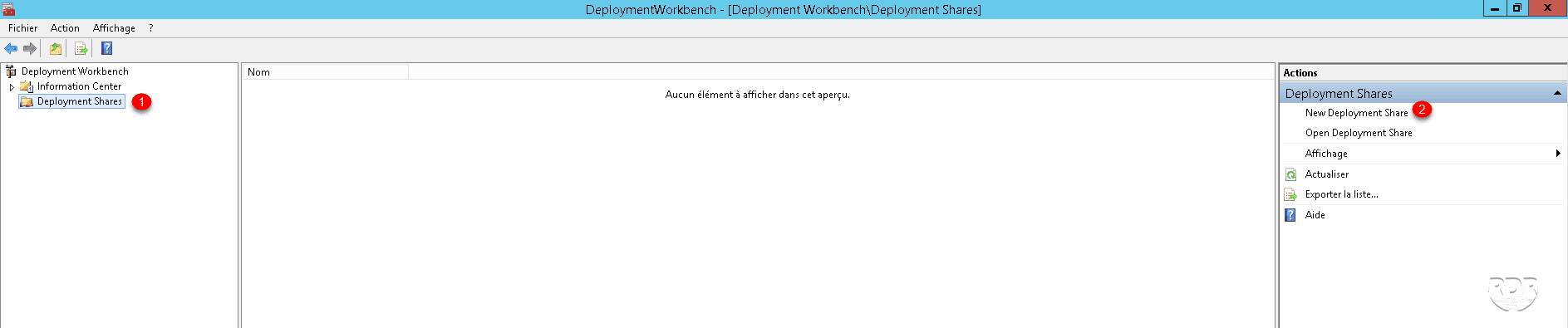

3. Vaya a la carpeta Deployment Shares 1 y haga clic en New Deployment Share 2 en la sección Acciones para iniciar el asistente de configuración.

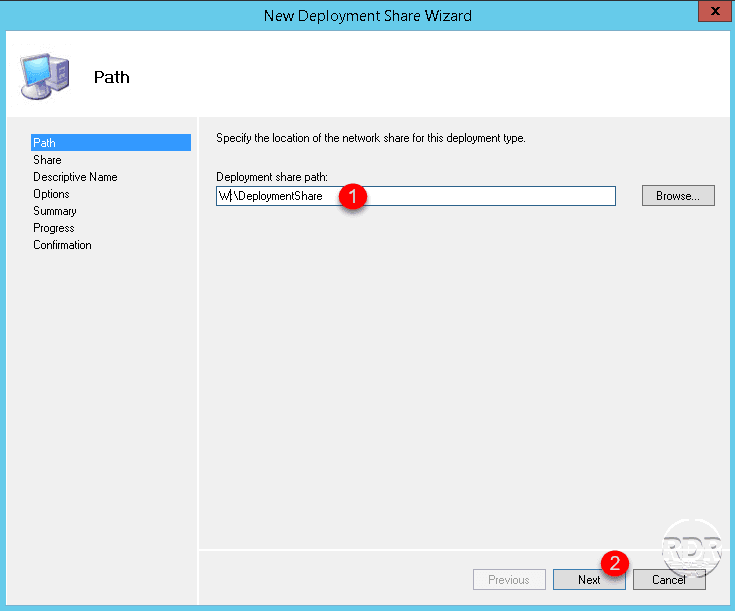

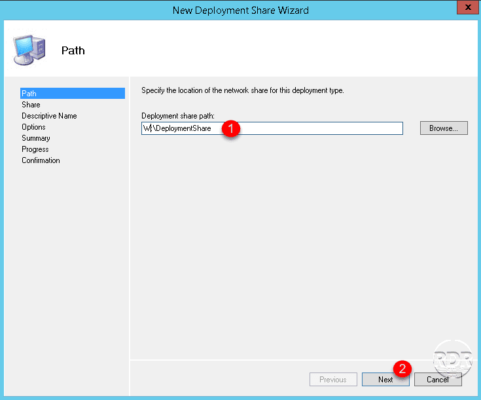

4. Indique la ruta de la carpeta 1 creada en el punto 1 y haga clic en Siguiente 2.

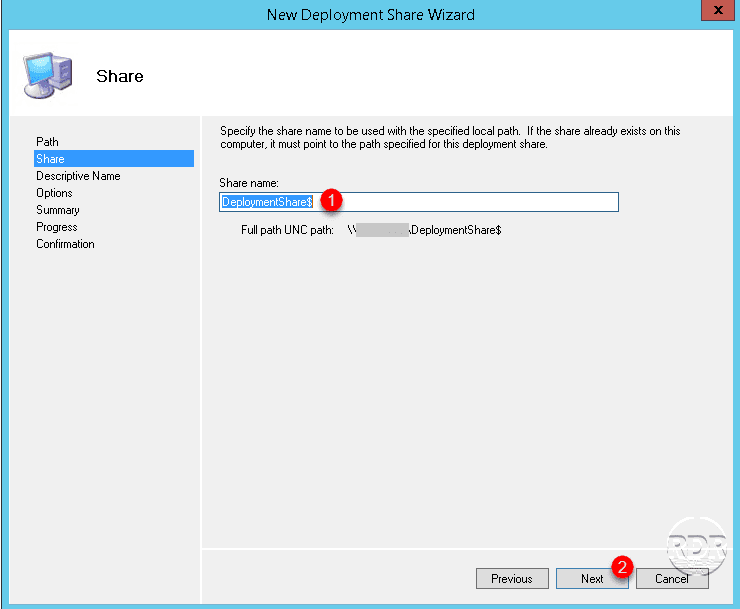

5. Si es necesario, modifique el nombre del recurso compartido 1 y haga clic en Siguiente 2.
Se agrega un $ al final del nombre del recurso compartido para ocultarlo.

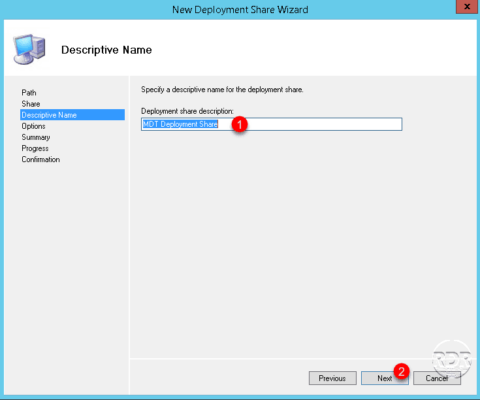

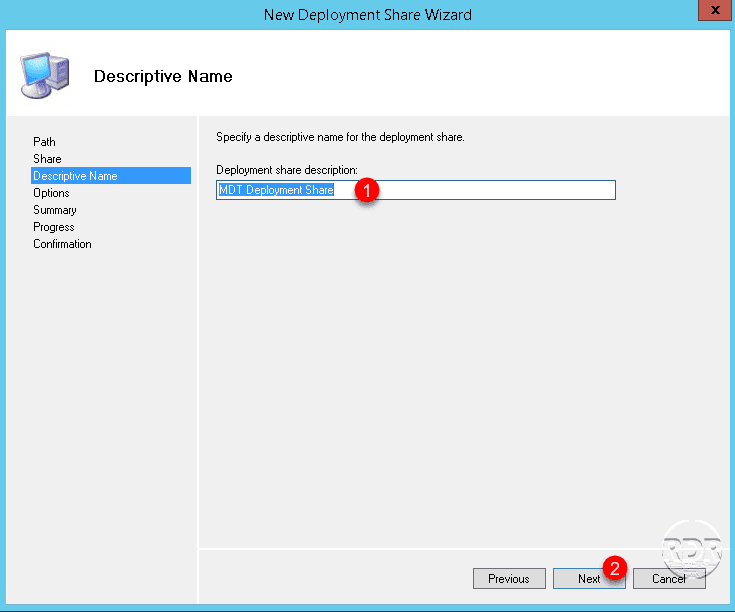

6. Cambie la descripción del recurso compartido si es necesario 1 y haga clic en Siguiente 2.

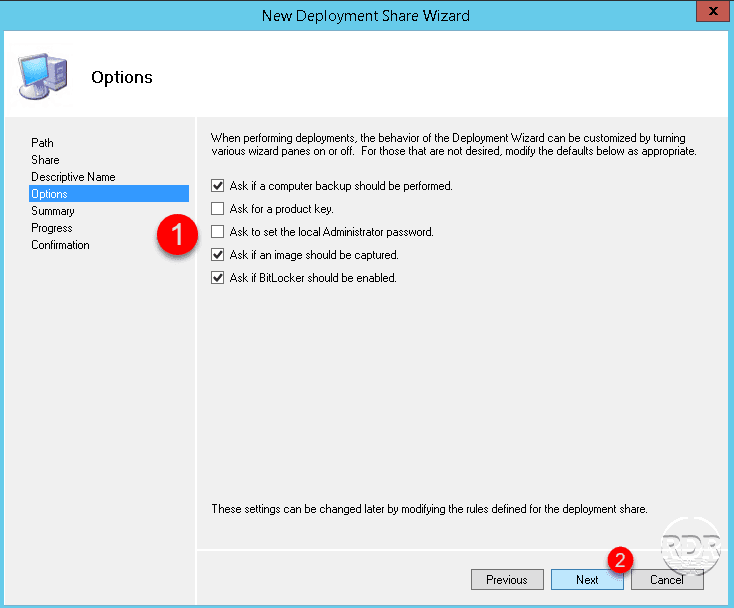

7. Seleccione las opciones 1 predeterminadas que se configurarán en las secuencias de tareas, es posible modificarlas más tarde. Haga clic en Siguiente 2.

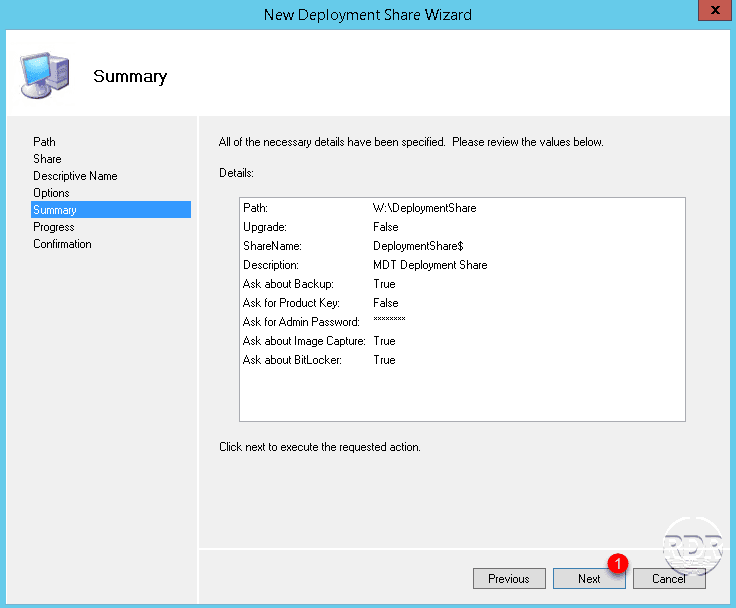

8. Se muestra un resumen de la configuración, haga clic en Siguiente 1 para validar e iniciar la generación del espacio de implementación.

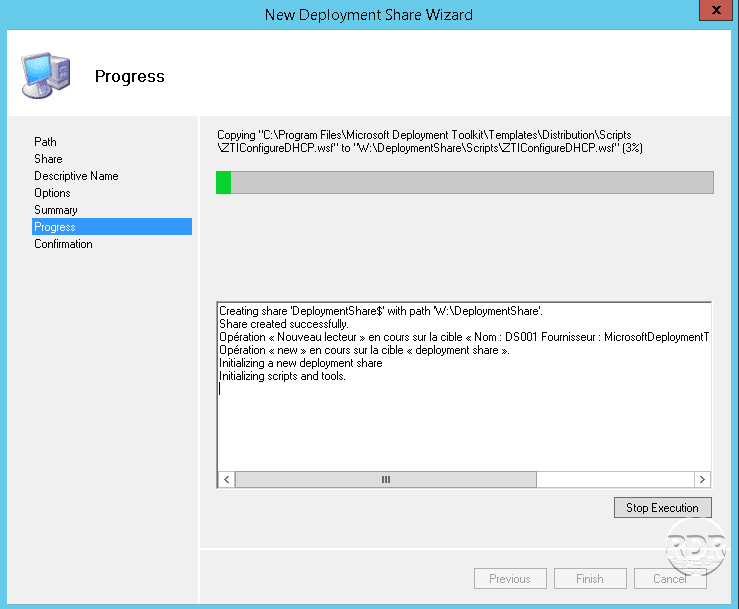

9. Espera a la generación …

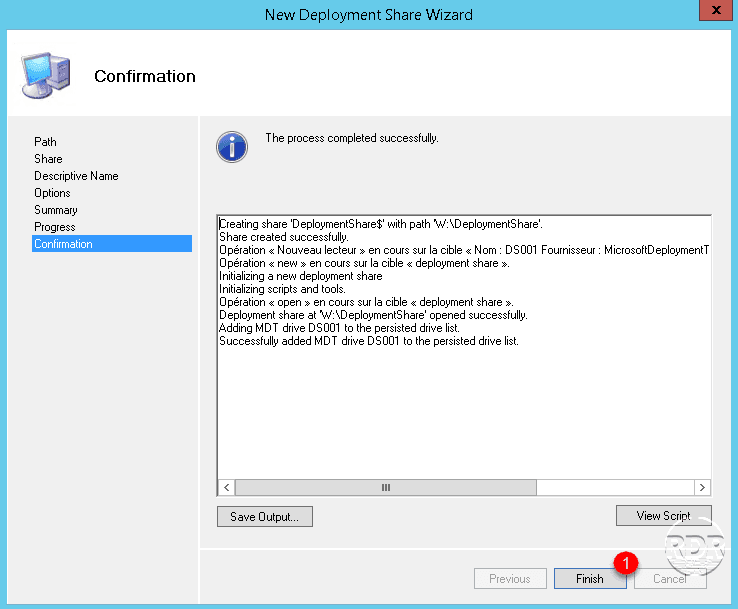

10. Se genera el entorno de implementación, haga clic en Finalizar para salir del asistente.

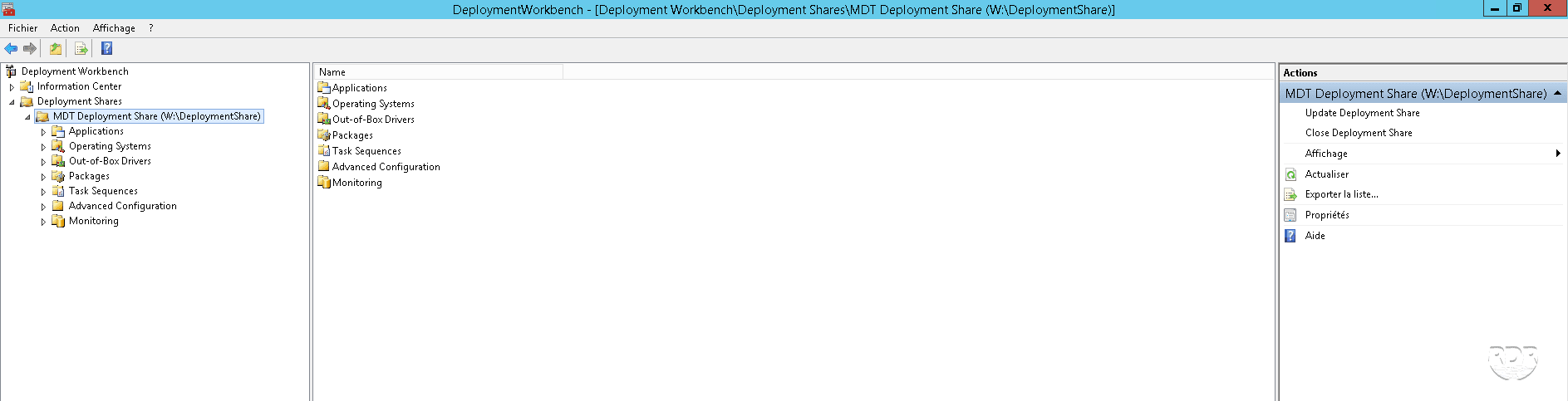

11. Descripción general del entorno MDT.
Ahora que el entorno MDT está listo, hagamos un recorrido rápido por las diferentes carpetas.
Primer paso con la consola MDT
Como podemos ver, hay varias carpetas disponibles en el entorno de recursos compartidos de implementación de MDT.
Applications
Es en esta carpeta donde agregaremos las aplicaciones que queremos instalar al implementar un SO.
MDT no permite la implementación automática de aplicaciones en estaciones de trabajo ya instaladas. Por otro lado, existe una forma de lanzar una secuencia de tareas para poder instalar manualmente las aplicaciones propuestas.
Operating Systems
Este archivo contendrá todos los sistemas operativos.
Out-of-Box Drivers
Aquí es donde deberán almacenarse los controladores de las distintas estaciones.
Packages
Esta carpeta es similar a la carpeta de aplicaciones, puede contener parches de Windows para instalar durante la implementación.
Task Sequences
Contiene la lista de secuencias de tareas. Una secuencia de tareas es un conjunto de acciones a realizar durante la implementación.
Advanced Configuration
Esta carpeta le permite ingresar a la configuración avanzada de MDT
Monitoring
Cuando está activado, es posible seguir el despliegue de las estaciones de trabajo en curso.
Ahora que hemos mirado alrededor de la consola, crearemos la imagen de arranque, que permitirá la instalación de Windows.
Configuración y generación de la imagen de arranque
Al generar la imagen de arranque, está disponible en dos formatos:
- ISO le permite crear una clave de arranque o ponerla directamente en una máquina virtual.
- WIM podrá integrarse con WDS para iniciar las estaciones en la red utilizando el arranque PXE.
Ajuste
Antes de generar la imagen de arranque, hagamos un recorrido rápido por las opciones disponibles.

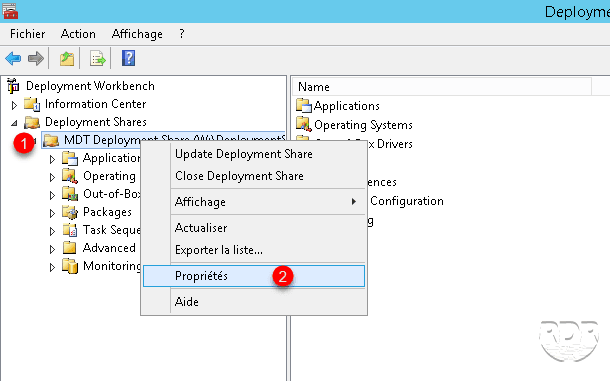

1. Clic derecho en MDT DeploymentShare 1 y haga clic en Propiedades 2.

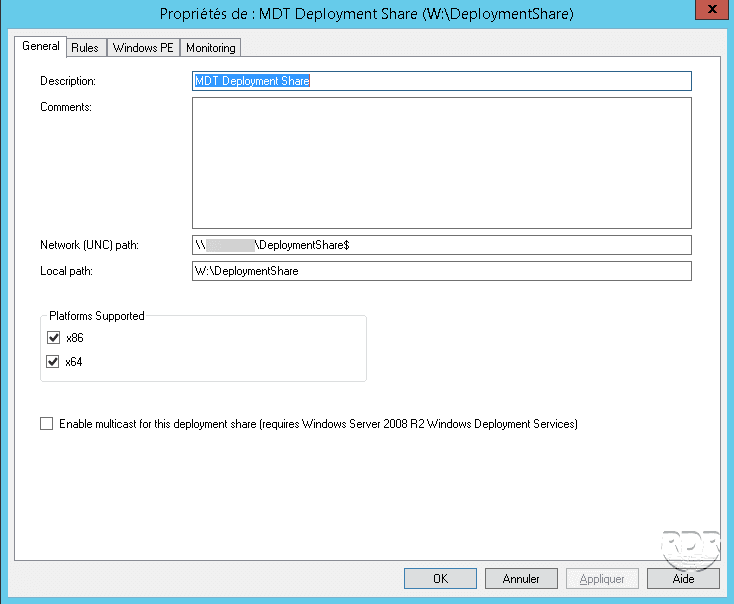

2. La tabla General le permite modificar la descripción y la ubicación local y UNC de la carpeta. También es posible cambiar las plataformas compatibles x86 y x64.
Si todo el parque informático admite la arquitectura x64, le aconsejo que desactive x86. Es posible implementar sistemas de 32 bits desde una imagen de arranque x64.

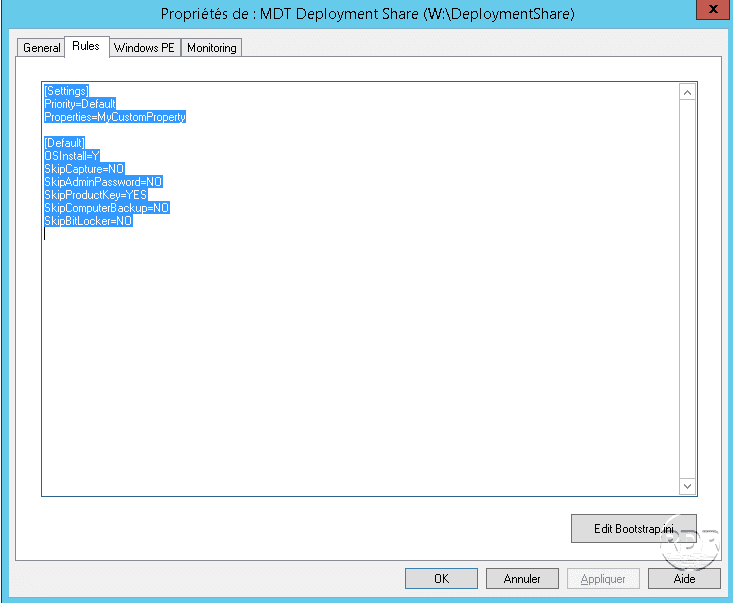

3. La table Rules permite la edición de archivos CustomSettings.ini y Bootstrap.ini, lo que le permite personalizar el comportamiento y las ventanas de Windows PE.
Si se realizan cambios en el archivo Bootstrap.ini, es necesario volver a generar las imágenes de arranque.

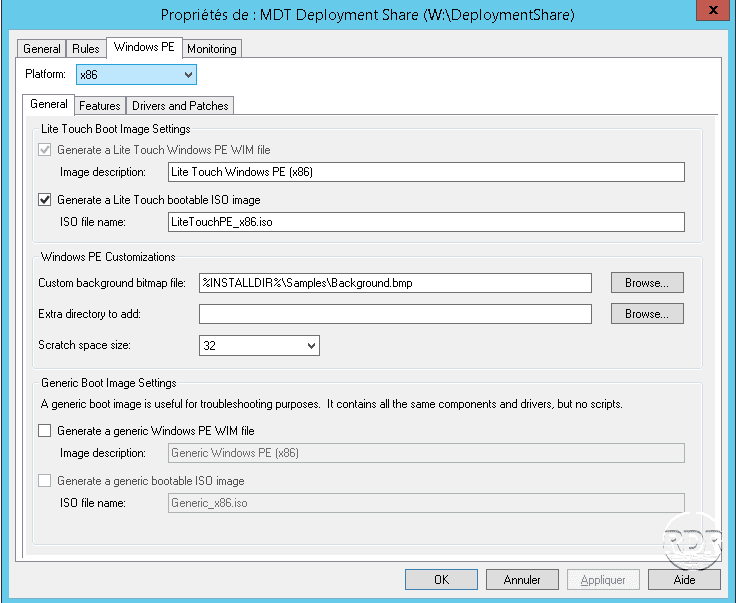

4. La pestaña de Windows PE le permite configurar la propia imagen de arranque. Cada plataforma (x86 y x64) se configura por separado con las opciones de las subpestañas:
- General gestiona el tipo de imagen a generar (WIM / ISO).

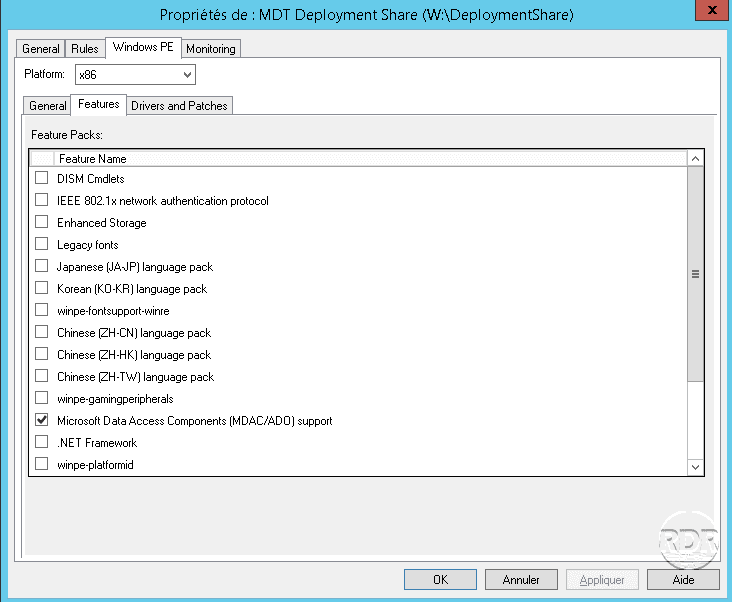

- Features le permite agregar componentes y funciones a la imagen.

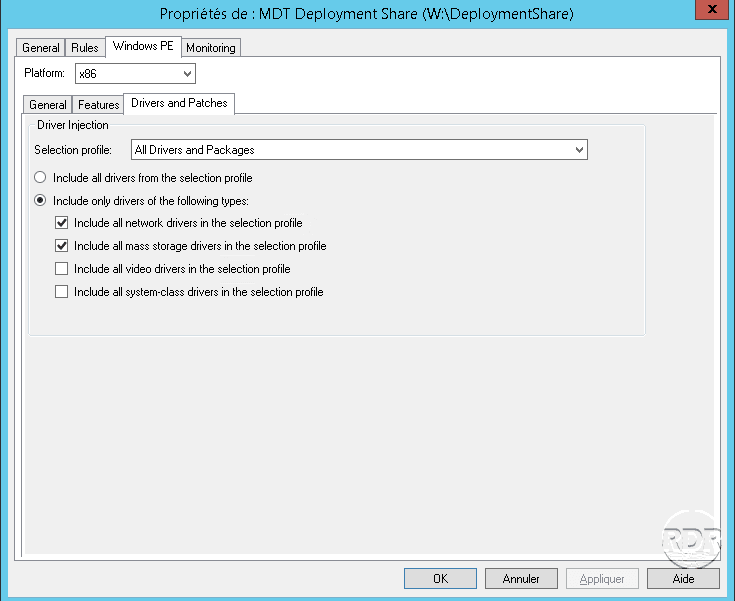

- Drivers and Patches, como sugiere su nombre, puede elegir los controladores integrados en la imagen.
Cada vez que modifique las propiedades anteriores, será necesario reconstruir las imágenes de arranque, excepto en el caso de que se modifique el archivo CustomSettings.ini (pestaña de reglas).
Generación de imágenes de arranque

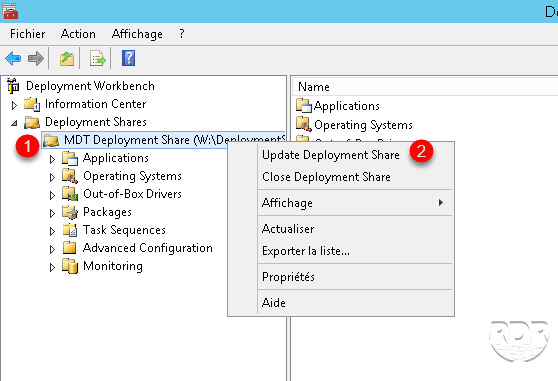

1. Desde la consola, haga clic derecho en MDT Deployment Share 1 y haga clic en Update Deployment Share 2.

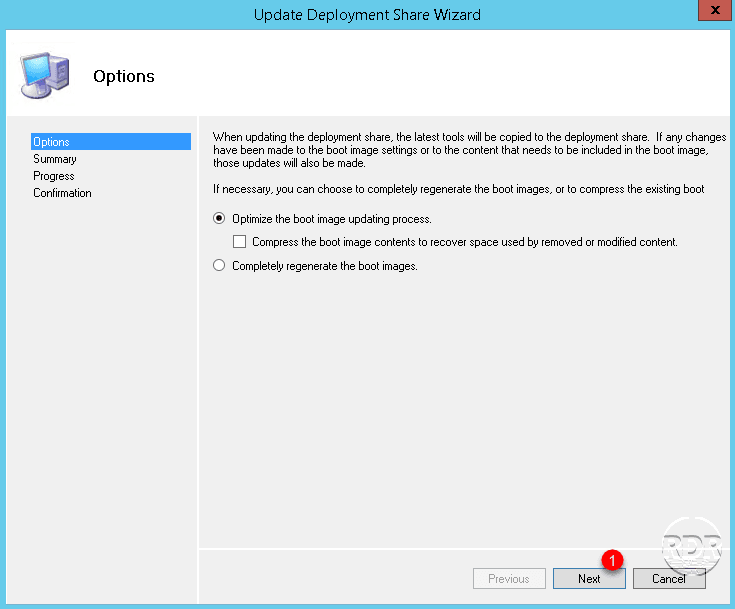

2. Cuando se inicia el asistente, haga clic en Next 1.

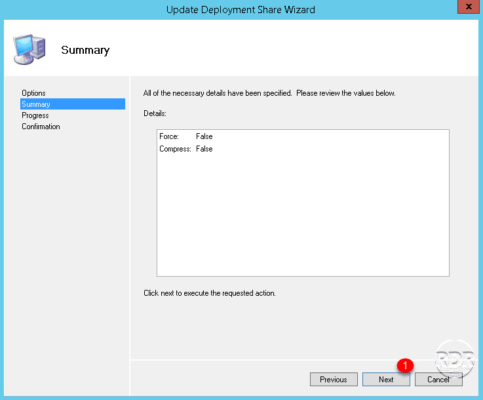

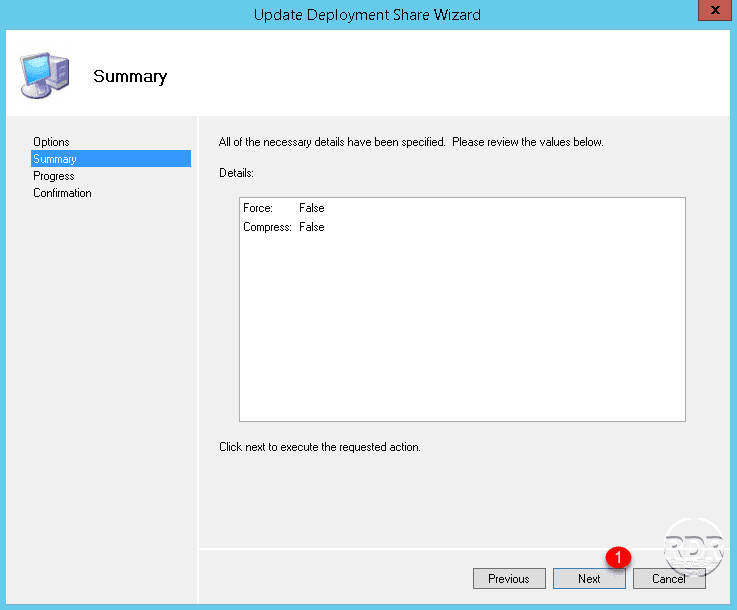

3. Haga clic en Next 1.

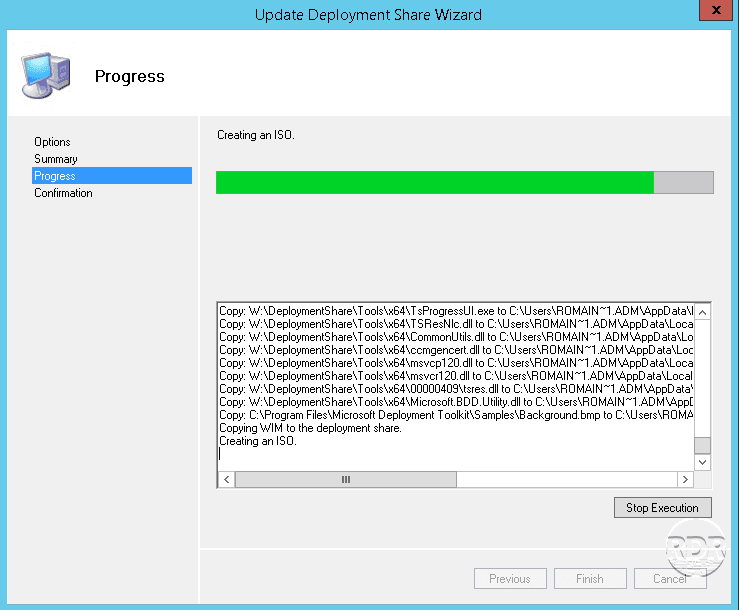

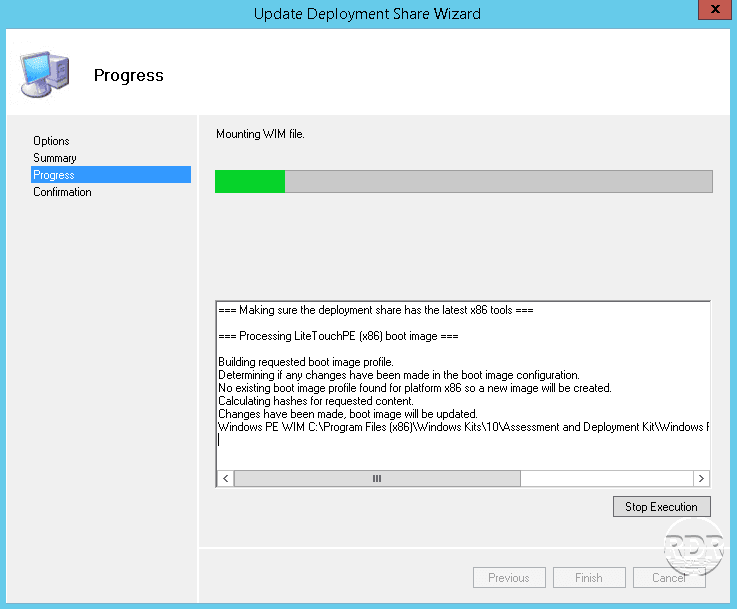

4. Espera a la generación …

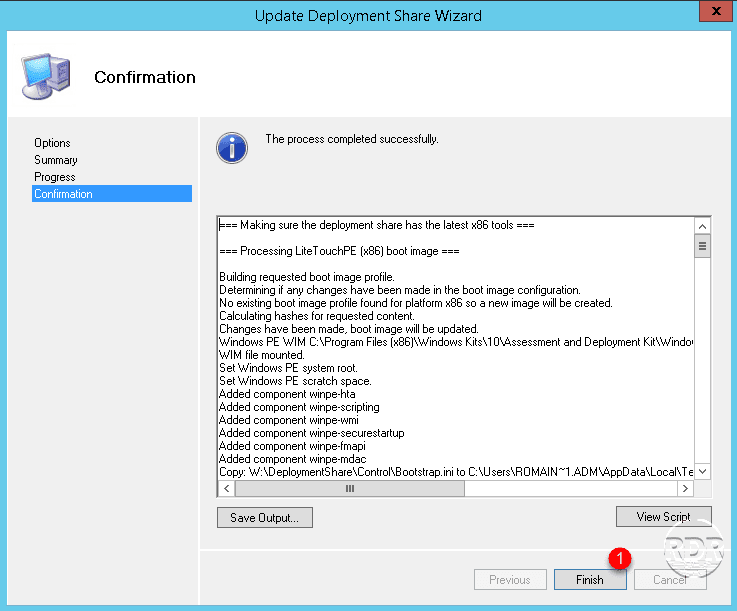

5. Las imágenes se crean, haga clic en 1 para cerrar el asistente.
6. Vaya a la carpeta DeploymentShare/Boot de MDT para acceder al archivo de imágenes de LiteTouchPE.
Ahora que se genera la imagen de arranque, veremos cómo agregarla al servicio WDS.
Agregar imagen LiteTouchPE a WDS

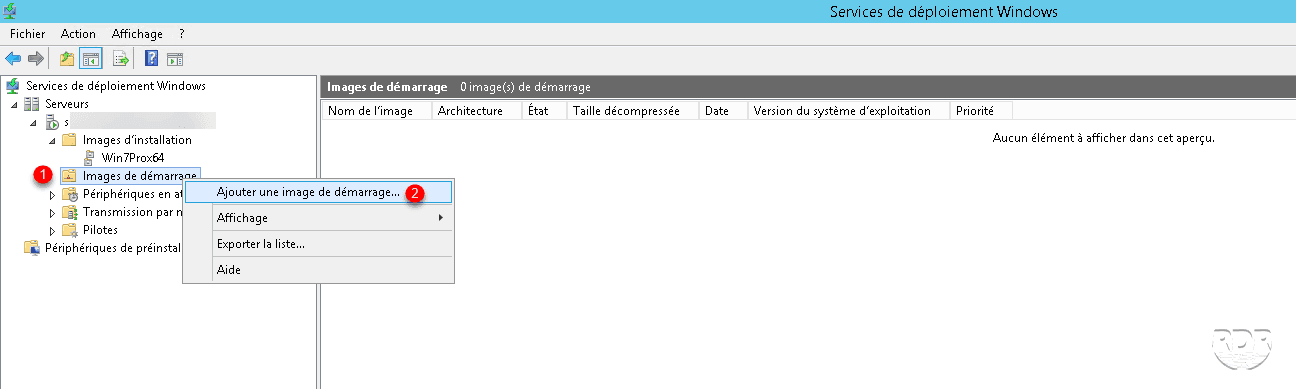

1. En la consola de WDS, haga clic derecho en Boot Image 1 y haga clic en Add Boot Image … 2.

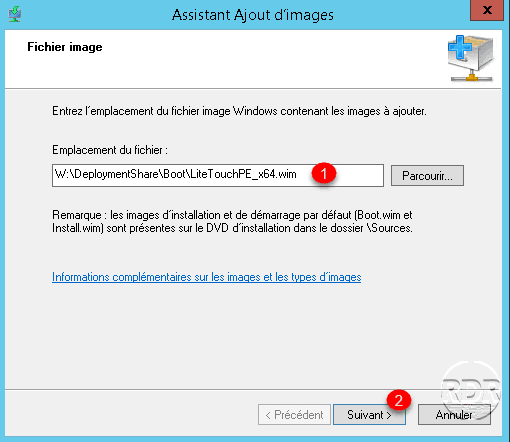

2. Indique la ruta 1 donde se almacena la imagen en formato WIM y haga clic en Siguiente 2.

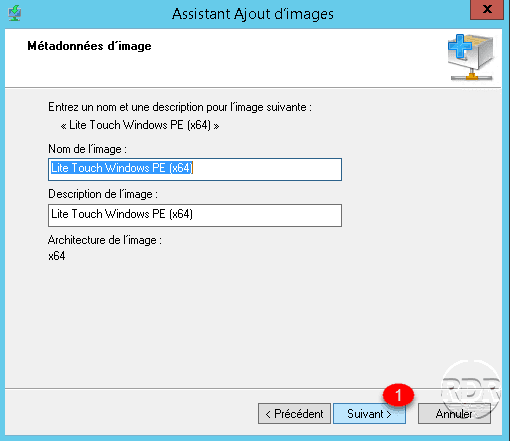

3. Haga clic en Siguiente 1, aquí es posible modificar el nombre y la descripción de la imagen.

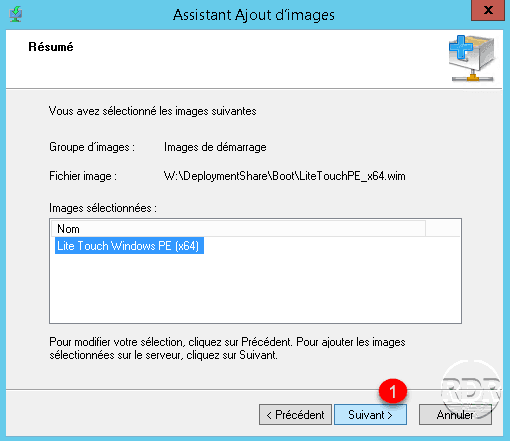

4. Confirme la adición de la imagen haciendo clic en Siguiente 1.

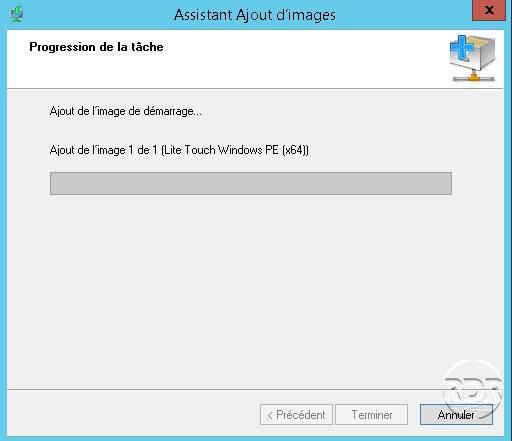

5. Espere mientras agrega la imagen …

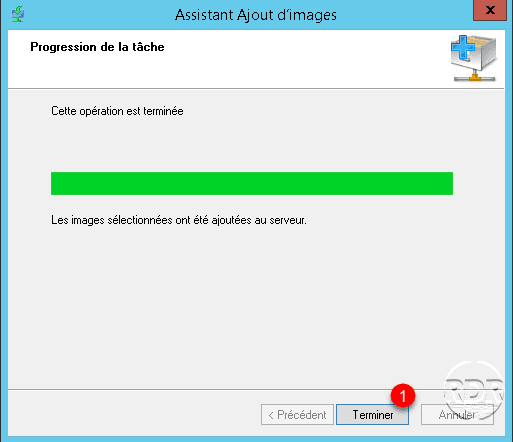

6. La imagen se agrega al servidor, haga clic en Finalizar 1 para cerrar el asistente.

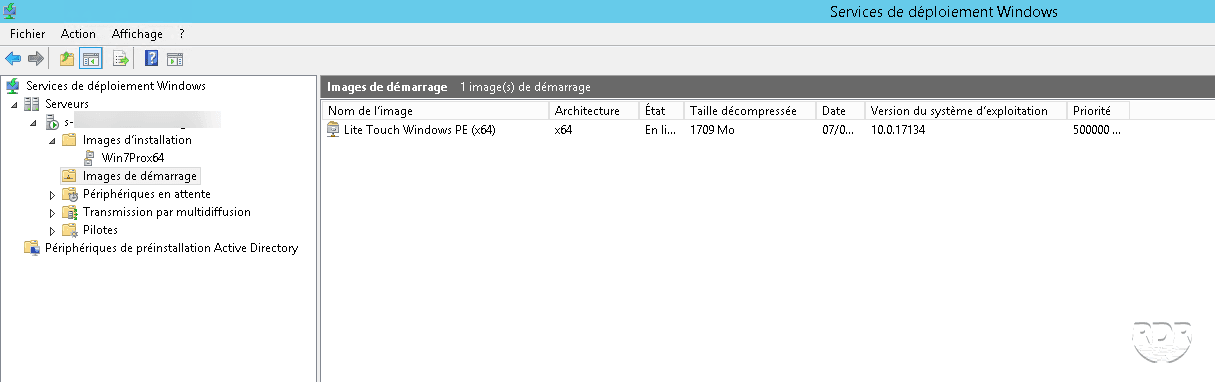

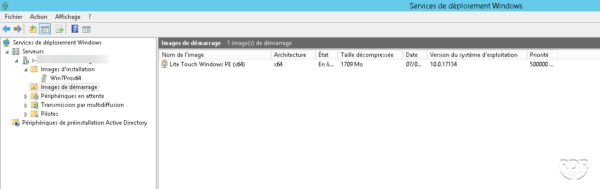

7. La imagen está disponible en el listado.
Ahora que nuestro servidor WDS está listo para implementar imágenes, veremos cómo agregar una imagen de Windows a MDT.
Agregar una imagen de Windows en MDT
En esta parte veremos cómo agregar las imágenes de Windows que están en el servidor WDS en MDT para poder hacer una secuencia de tareas para implementarlas.

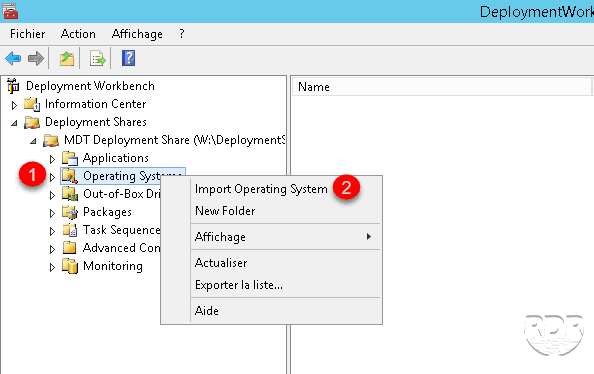

1. En la consola MDT, haga clic derecho en la carpeta Operating Systems 1 y haga clic en Import Operating System 2.

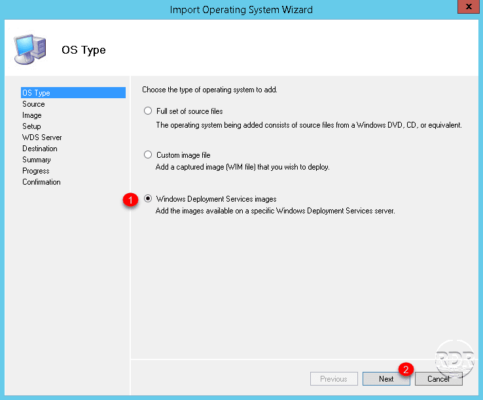

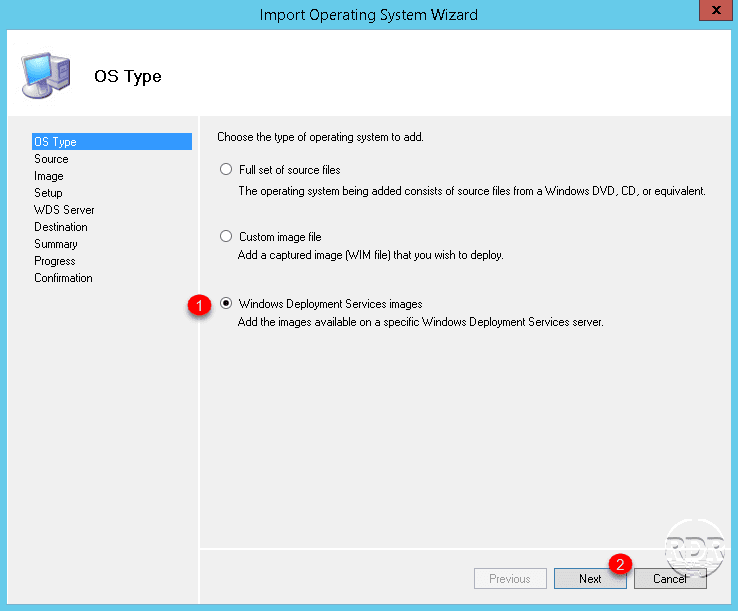

2. Seleccionar opción Windows Deployment Services images 1 y haga clic en Next 2.
También es posible importar un sistema operativo Windows directamente desde un archivo ISO o WIM, que puede ser una captura o la del CD de instalación.

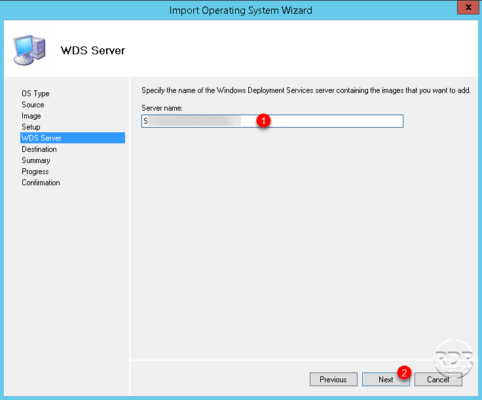

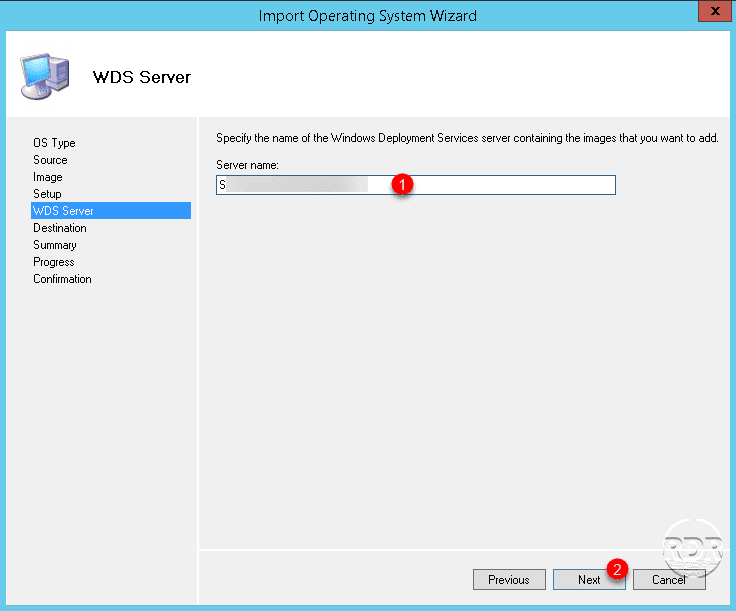

3. Ingrese el nombre DNS del servidor WDS 1 y haga clic en Next 2.

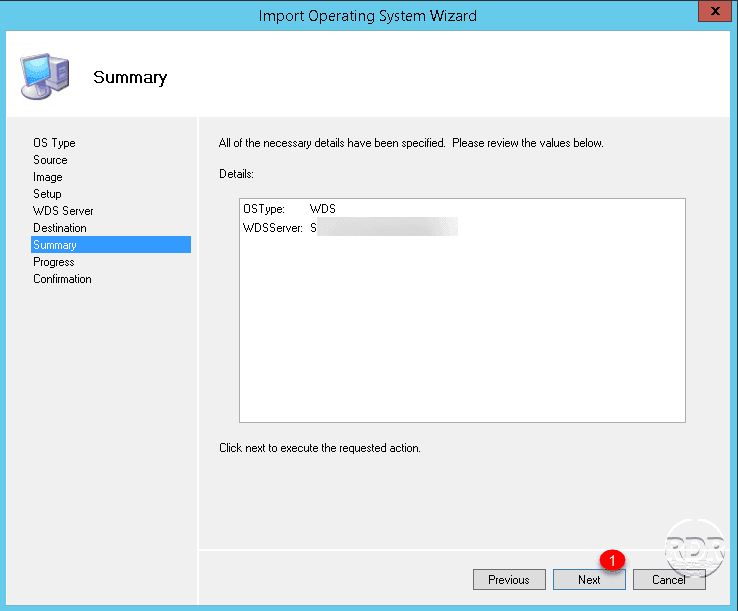

4. Confirme la importación haciendo clic en Next 1.

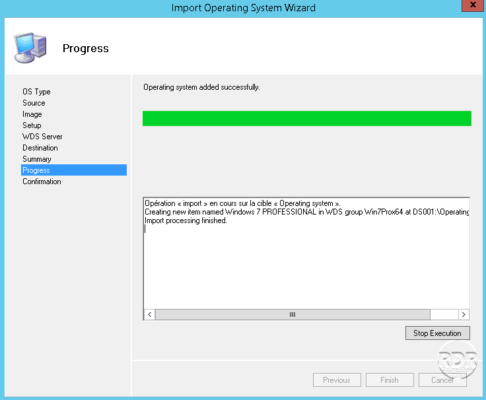

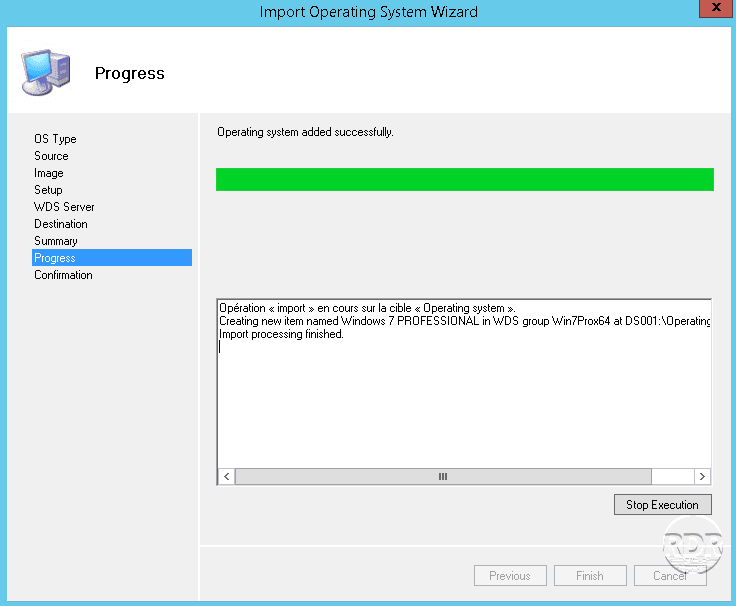

5. Espere durante la importación …
La importación recuperará todas las imágenes de instalación activas.

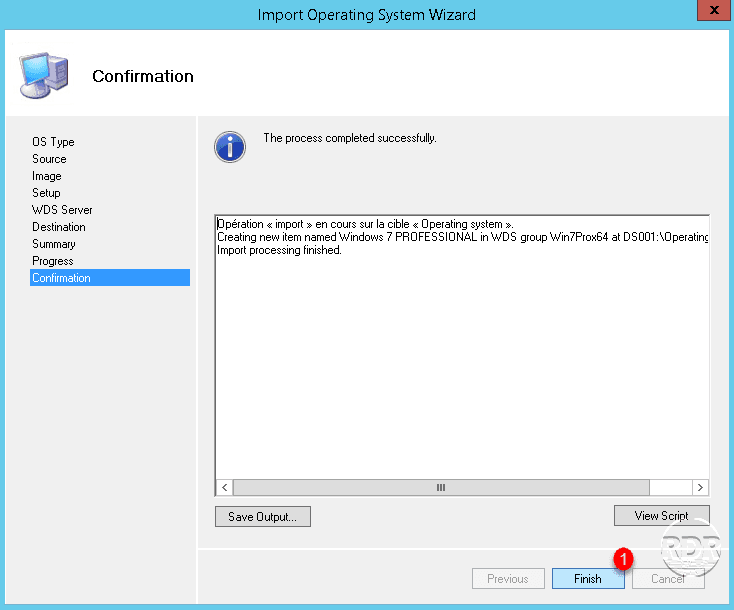

6. Cierre el asistente haciendo clic en el botón Finish 1.

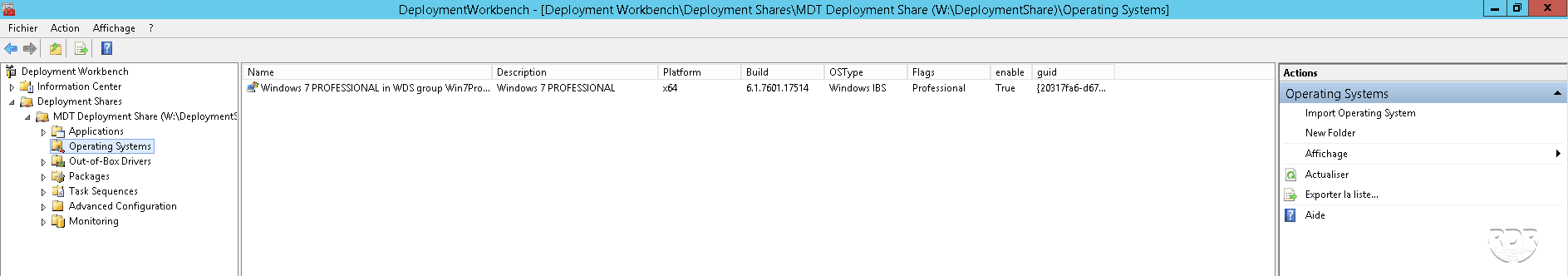

7. Si la operación fue exitosa, las imágenes de instalación en el servidor WDS están disponibles en la sección Sistemas operativos.
Antes de poder implementar las imágenes de Windows, debe agregar una secuencia de tareas a las imágenes importadas que contendrán las instrucciones de implementación.
Agregar secuencia de tareas en MDT
Una secuencia de tareas contiene varias instrucciones para realizar durante la instalación del sistema operativo, como :
- La imagen para desplegar
- Fraccionamiento
- Nombre del ordenador
- Zona horaria
- Aplicaciones para instalar
- …

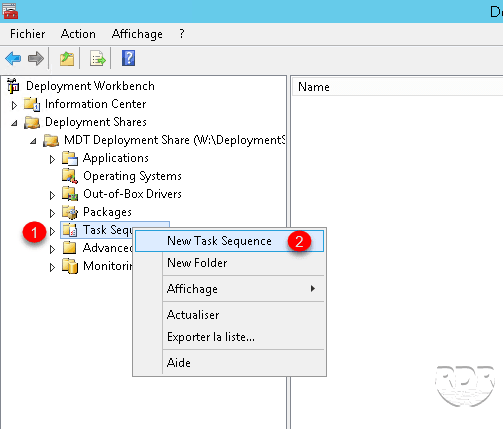

1. Desde la consola, haga clic derecho en Task Sequences 1 y haga clic en New Task Sequence 2.

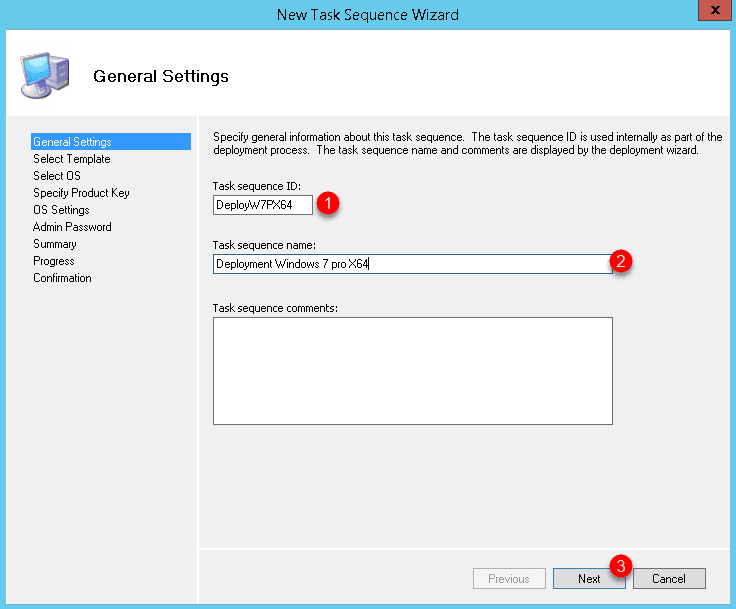

2. Ingrese un ID 1, un nombre 2 y haga clic en Next 3.

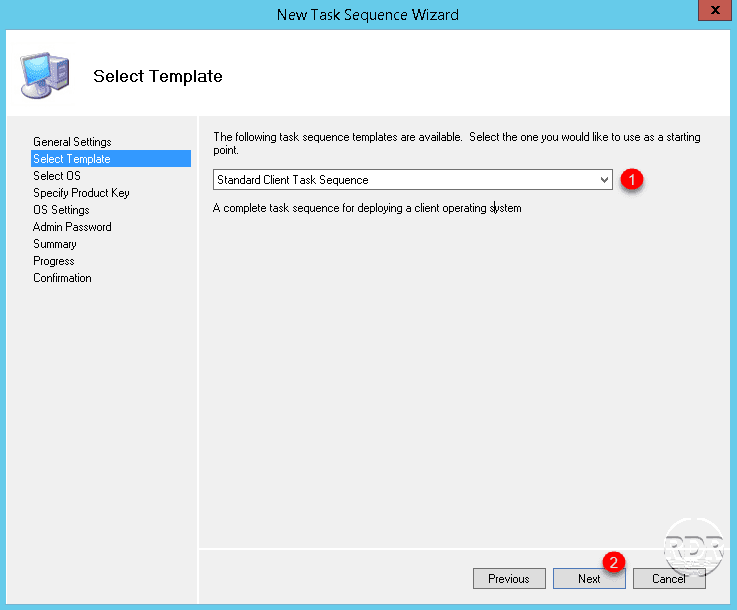

3. Seleccione Standard Client Task Sequence 1 y haga clic en Next 2.

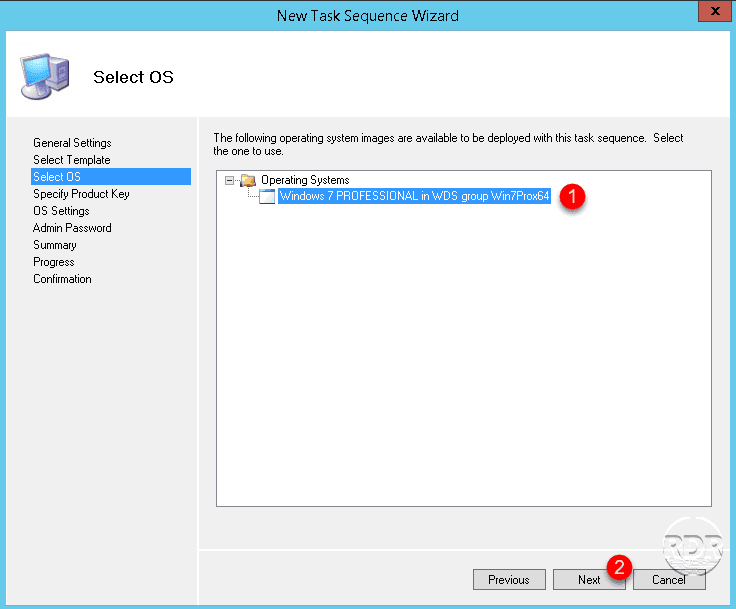

4. Seleccione la imagen de Windows 1 donde se aplicará la secuencia y haga clic en Next 2.

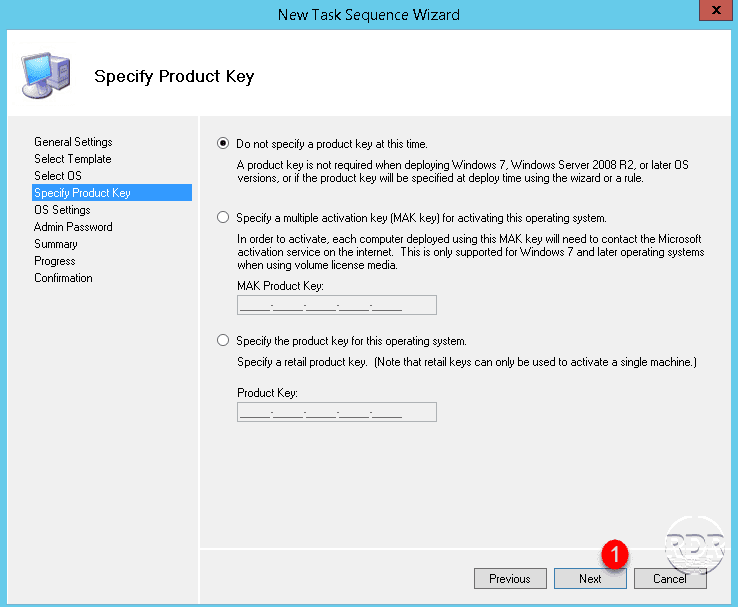

5. Es posible especificar la clave de activación en este paso. Haga clic enr Next 1.

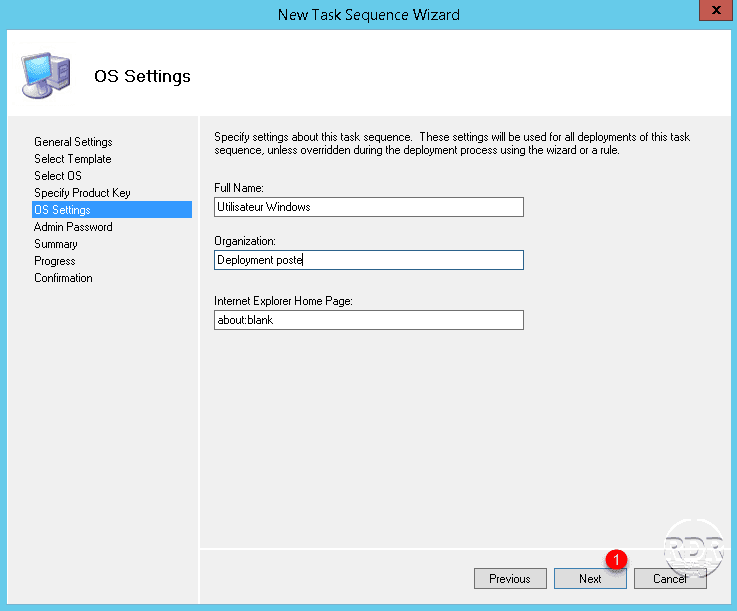

6. Haga clic en Next 1.

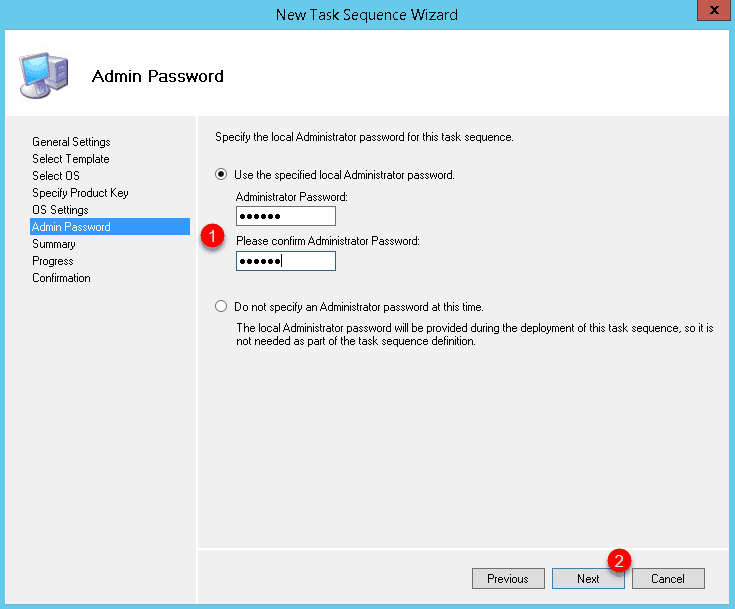

7. Especifique o no la> th contraseña de la cuenta de administrador local 1 luego haga clic en Next 2.
Si marca la opción Do not specify Administrator password at this time, la contraseña será la de la base de datos SAM en el caso de una imagen capturada, de lo contrario estará vacía en el caso de una imagen que provenga de un Windows en blanco.

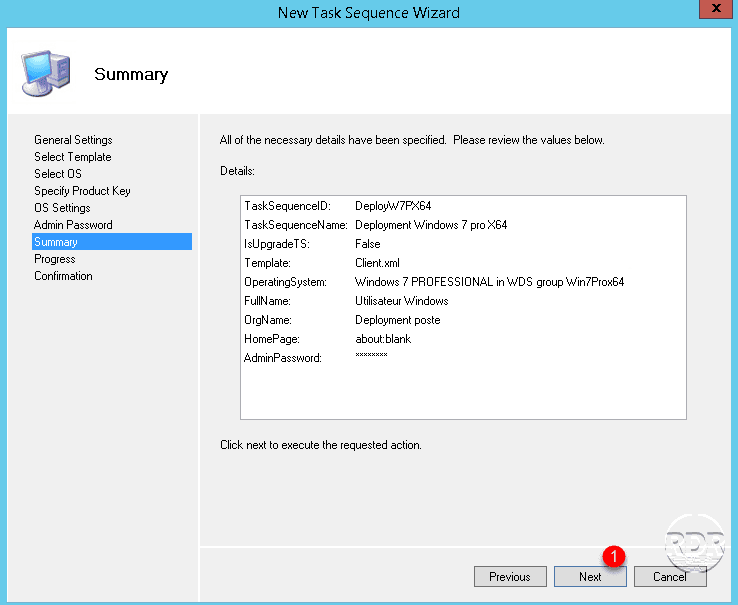

8. Se muestra el resumen de la secuencia, haga clic en Next 1 para confirmar la creación.

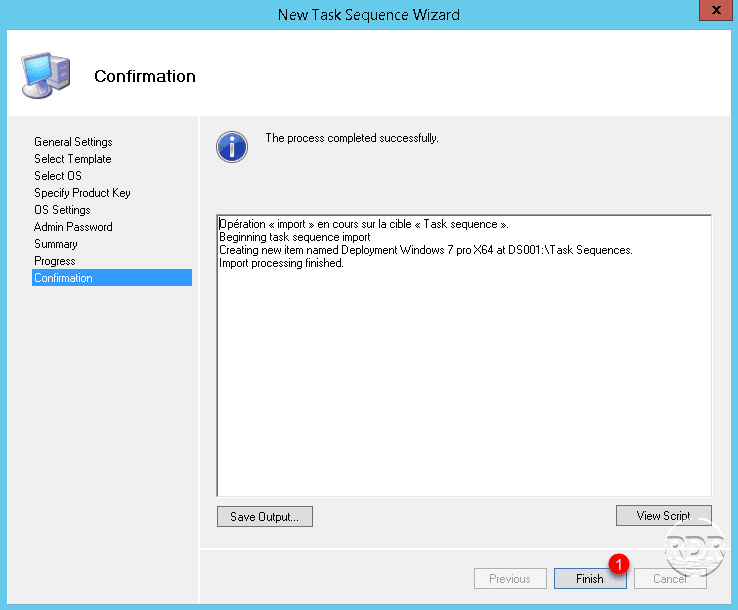

9. Una vez creada la secuencia, haga clic en Finish 1 para cerrar el asistente.

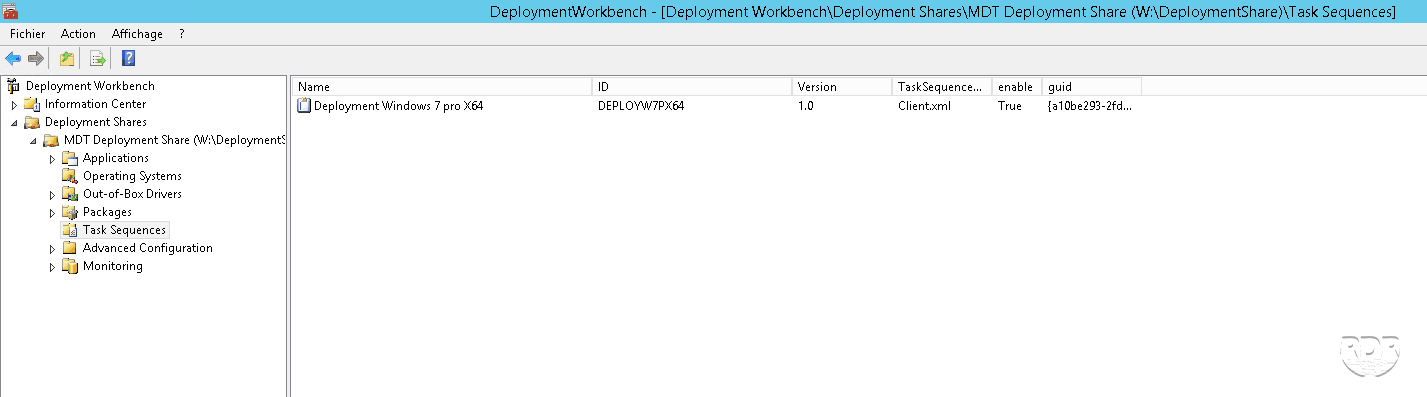

10. La secuencia se agrega y es visible en la consola MDT.
Para los curiosos, es posible personalizar la secuencia (particiones, aplicaciones, actualización de Windows, línea de comandos …) haciendo clic derecho en la secuencia y haciendo clic en Propiedades.
La personalización de las secuencias será objeto de otros tutoriales
Ahora que hemos creado una secuencia de tareas, podemos pasar a la implementación de Windows.
Implementar Windows usando WDS y MDT
En esta parte, veremos cómo implementar Windows arrancando a través de la red (PXE) y aplicando la secuencia creada en el capítulo anterior.
El siguiente ejemplo se realizó en una máquina virtual, si desea implementar el sistema operativo en una máquina física, seguramente tendrá que agregar los controladores de red en MDT y recompilar la imagen de inicio y actualizarla en WDS (haga clic con el botón derecho en el botón de inicio imagen y elija la opción Reemplazar imagen …).

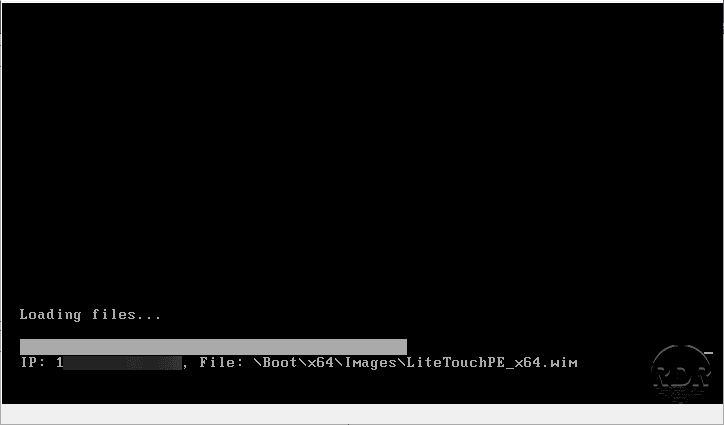

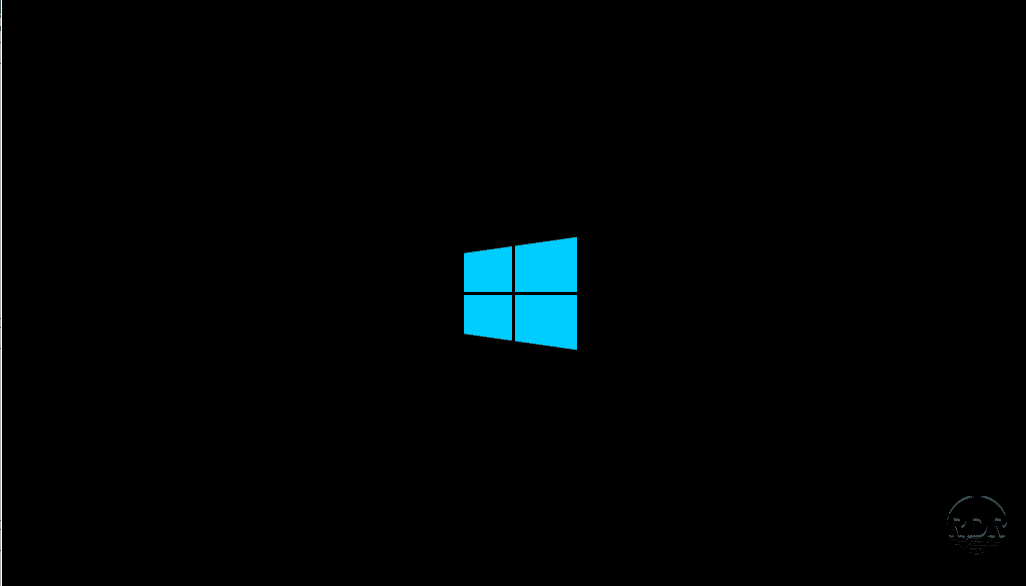

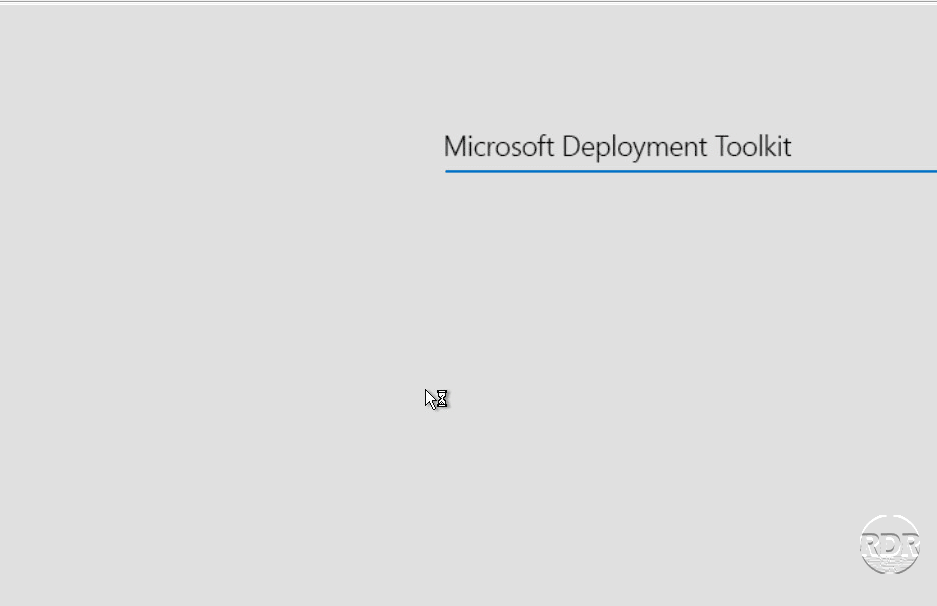

1. Inicie en la red F12 y una vez obtenida la dirección IP, haga clic en F12 nuevamente para confirmar el inicio en la red. Espera mientras se carga el ambiente …

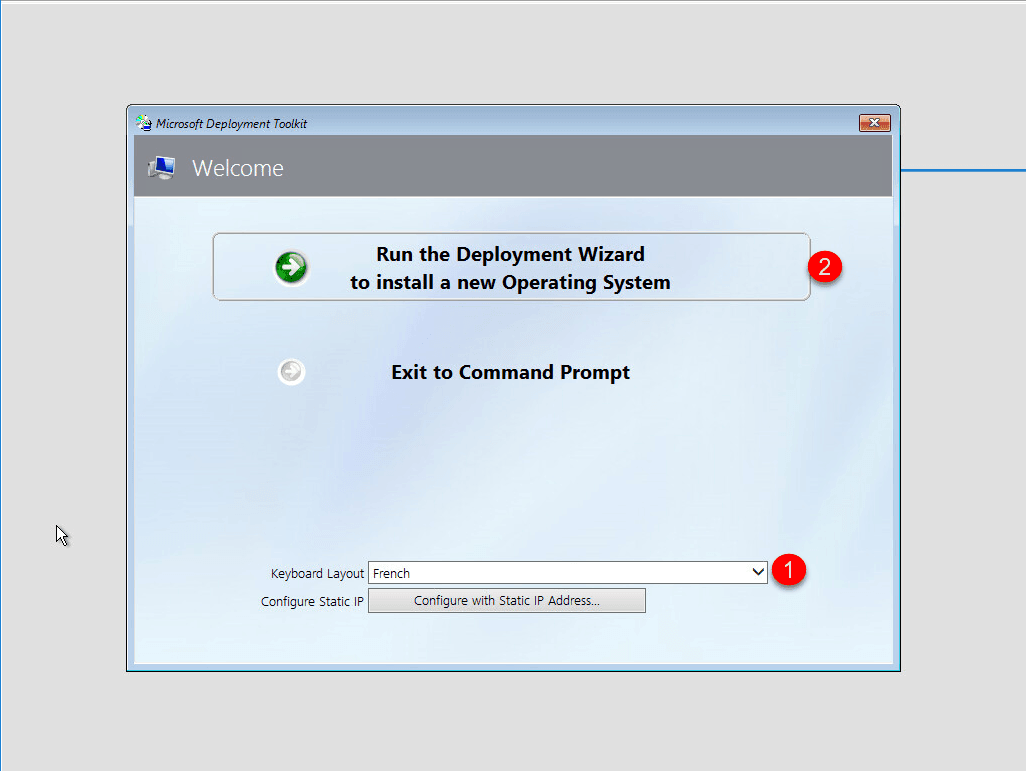

2. Cambie la configuración del teclado 1 y luego haga clic en Ejecutar el asistente de implementación para instalar un nuevo sistema operativo 2.
3. Cambie la configuración del teclado 1 y luego haga clic en Ejecutar el asistente de implementación para instalar un nuevo sistema operativo 2.

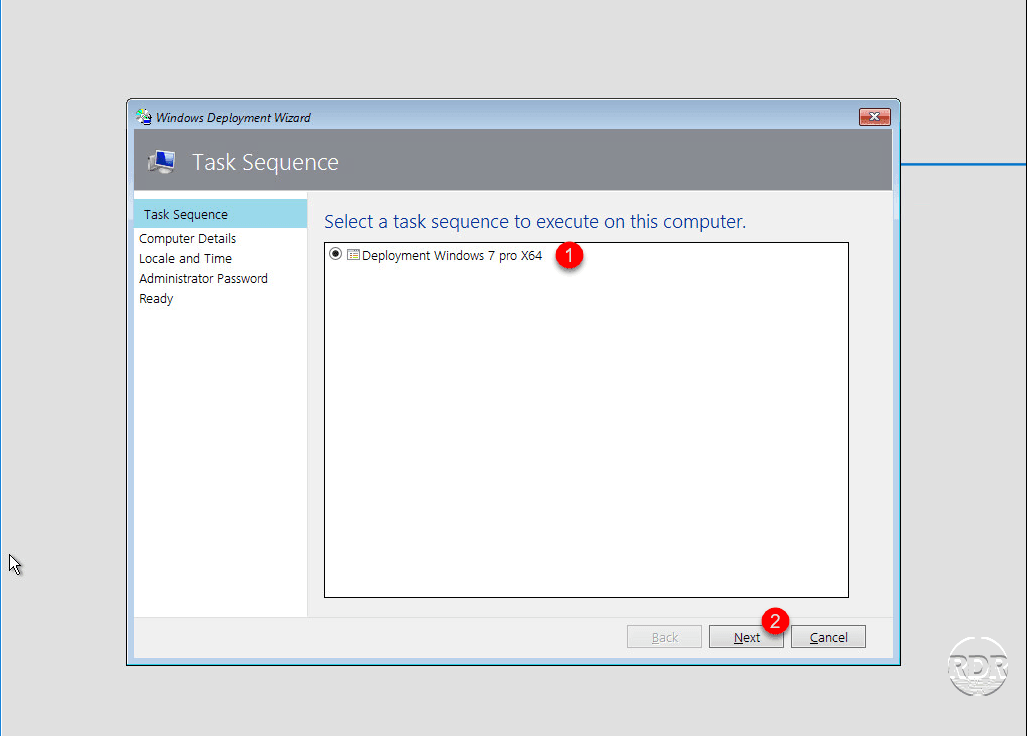

4. Elija una secuencia 1 y haga clic en Next 2.

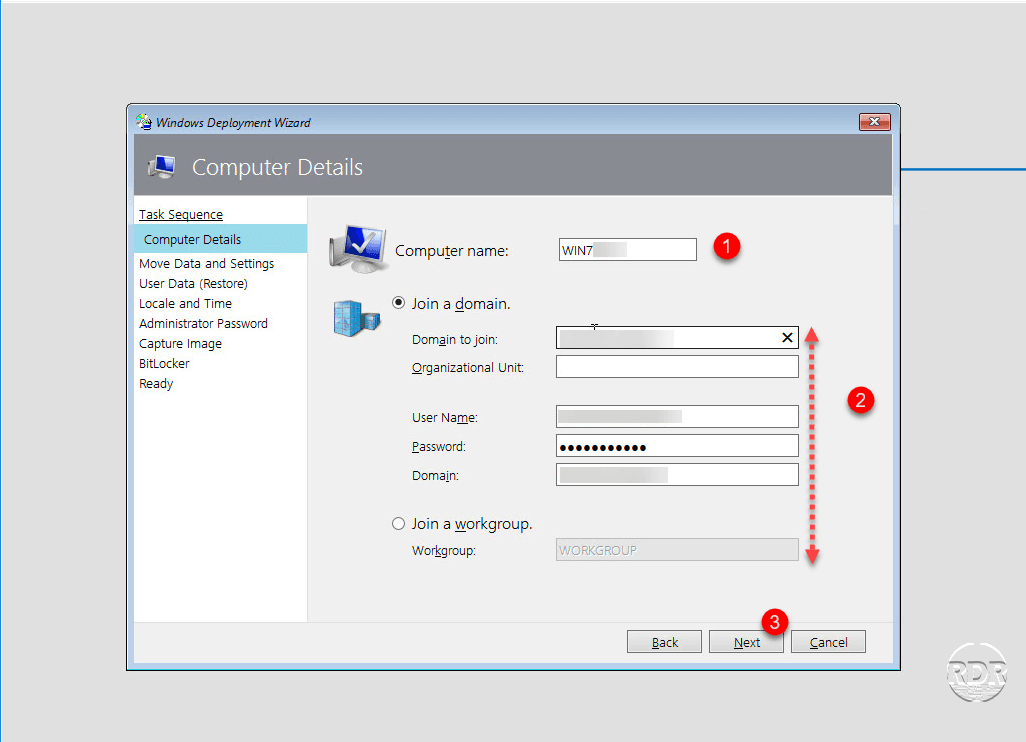

5. Ingrese el nombre de la computadora 1, elija si la estación debe ingresarse en el dominio 2 y luego haga clic en Siguiente 3.

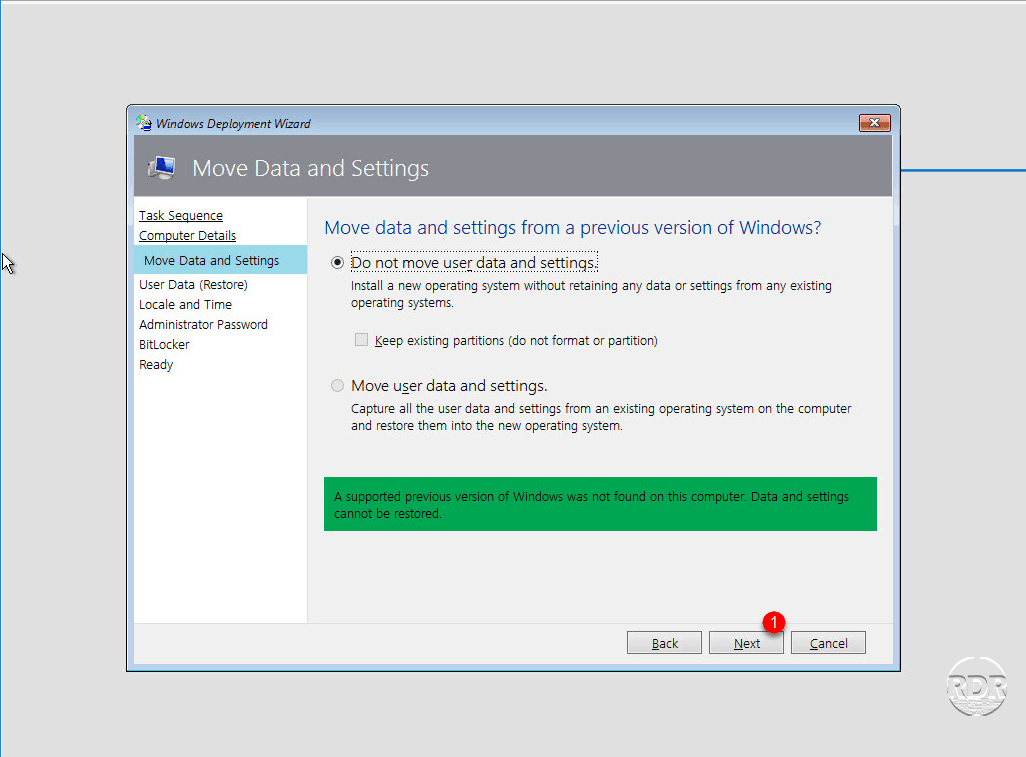

6. Haga clic en Siguiente 1, este paso guarda los datos del usuario en una computadora.

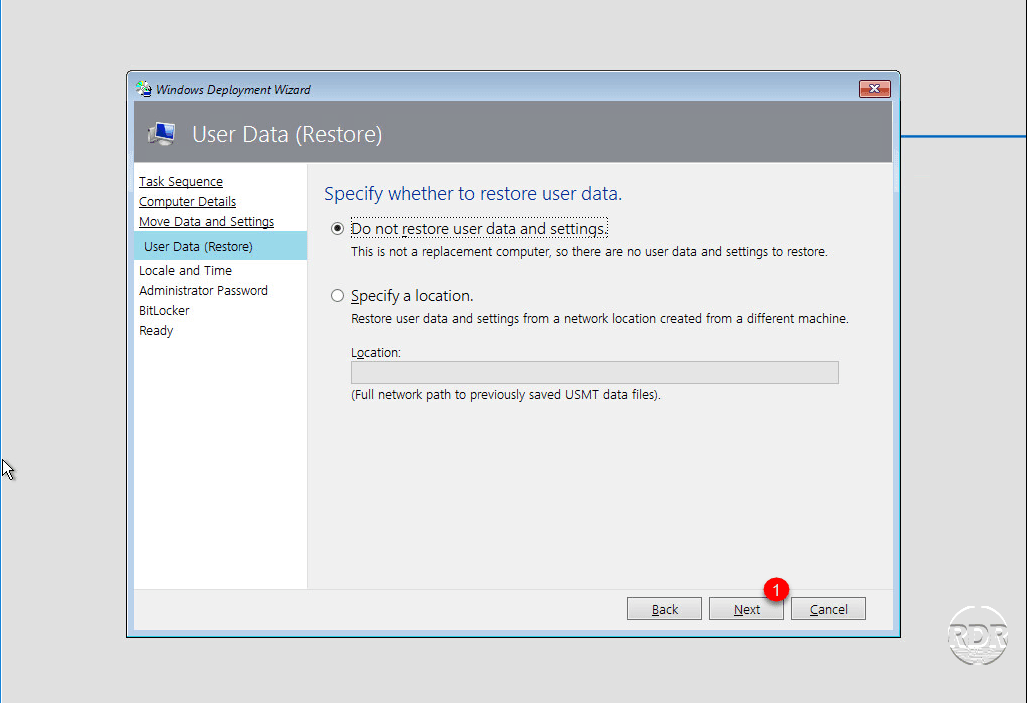

7. Haga clic en Siguiente 1, este paso guarda los datos del usuario en una computadora.

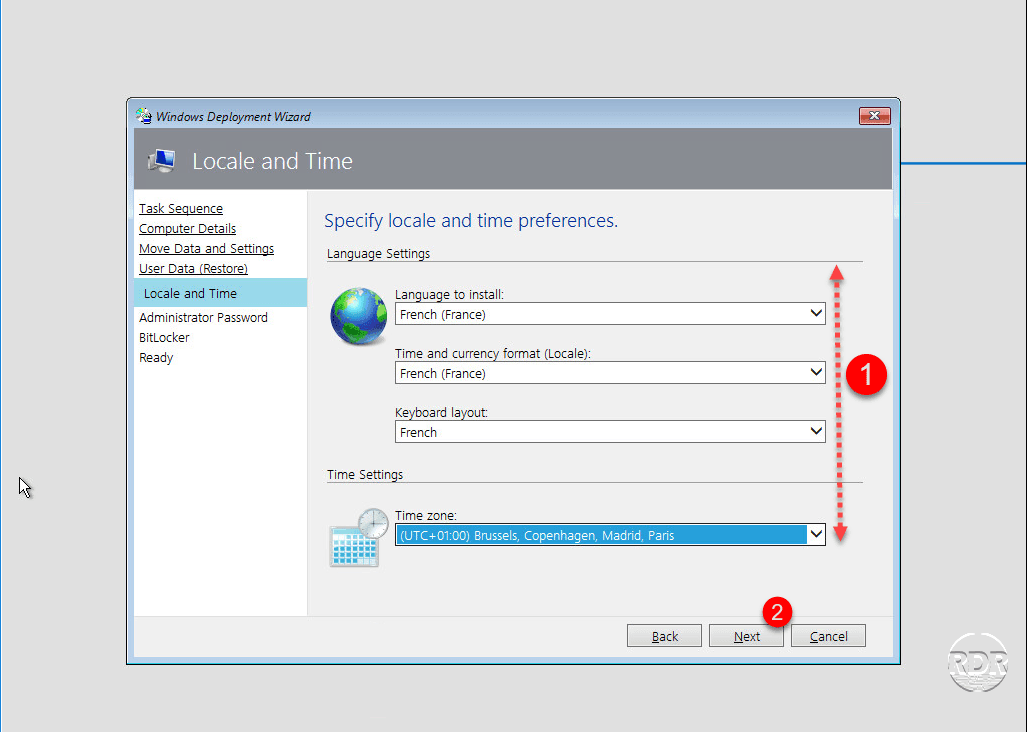

8. Configure las opciones regionales de Windows 1 y haga clic en Siguiente 2.

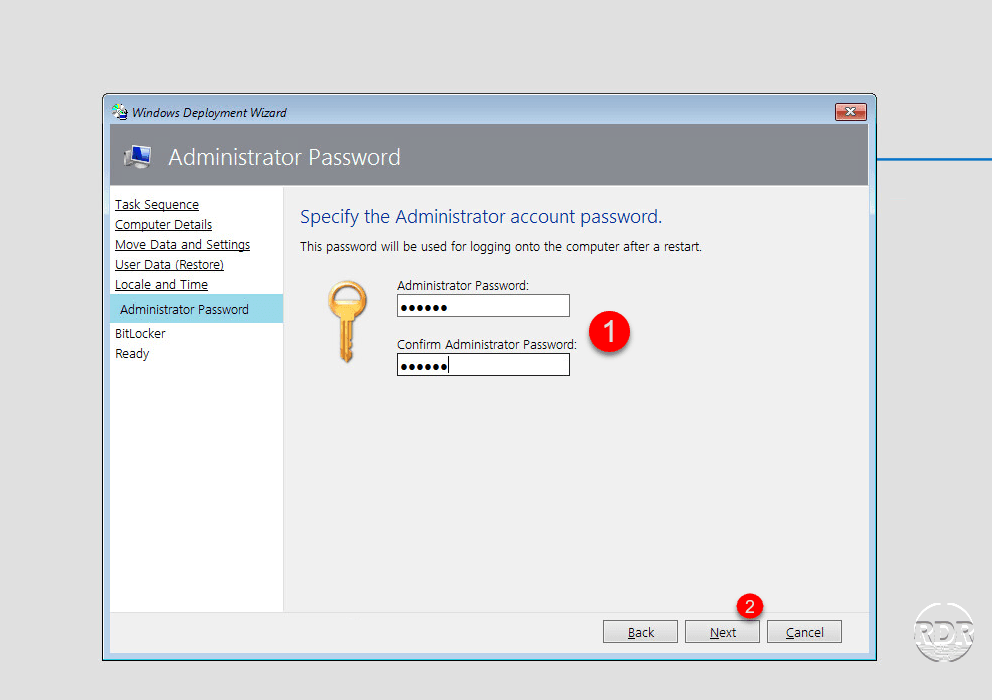

9. Introduzca la contraseña de la cuenta de administrador local 1 y luego haga clic en Siguiente 2.
Al crear la secuencia, ya se ingresó la contraseña de administrador. Para que se use la contraseña de administrador local ingresada al crear la tarea, se debe agregar una línea en el archivo CustomSettings.ini para omitir esta pantalla.

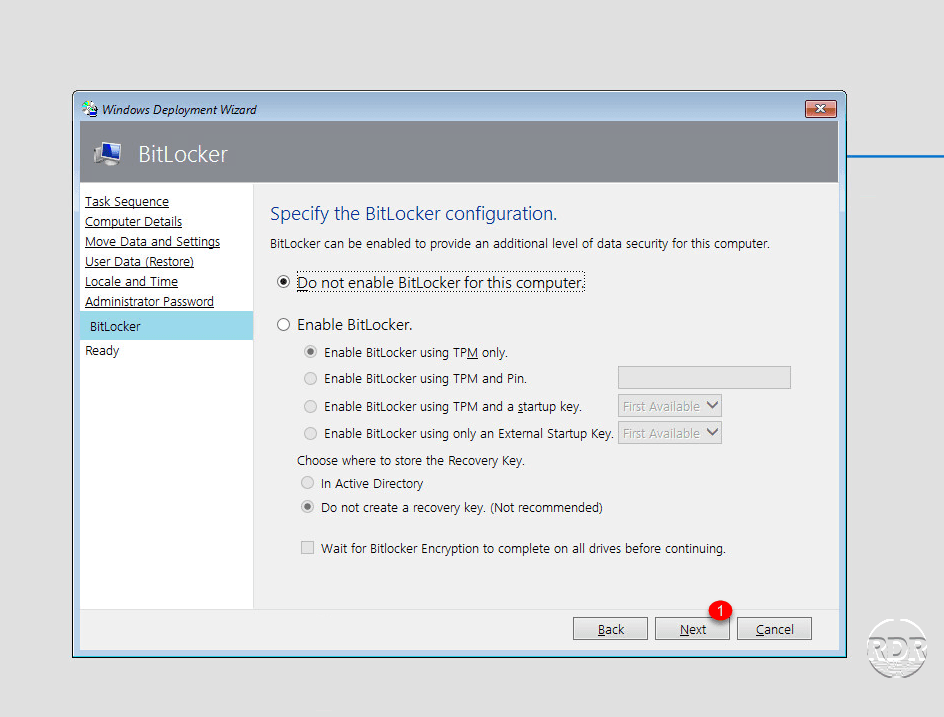

10. Haga clic en Siguiente 1.

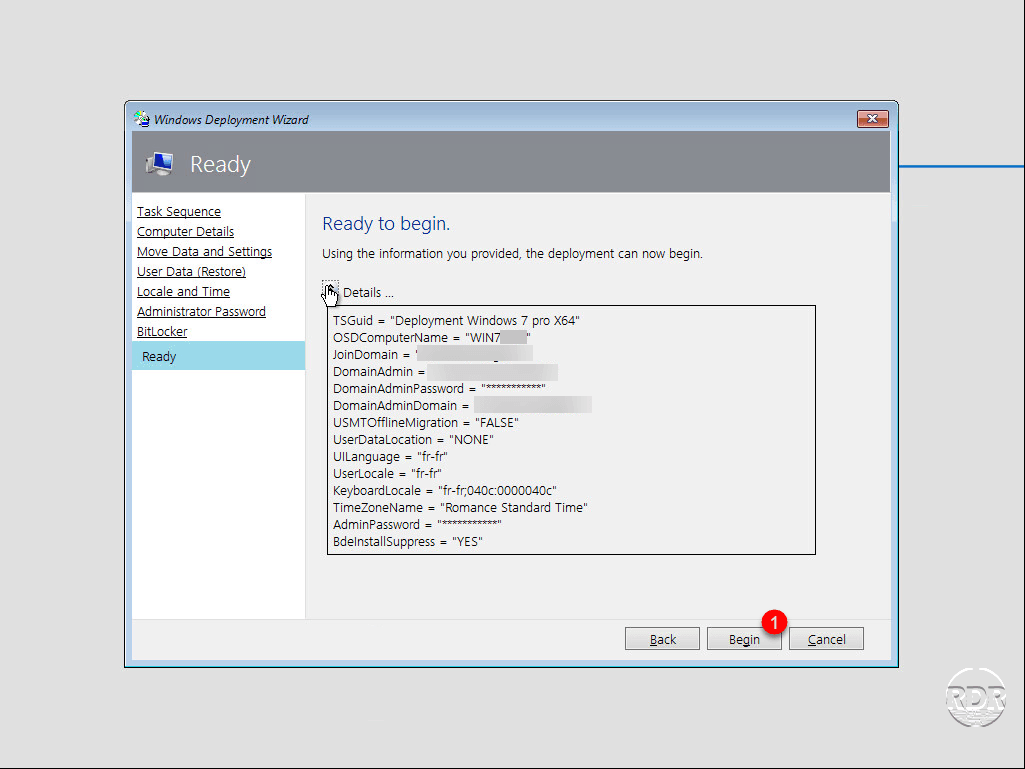

11. Haga clic en Comenzar 1 para iniciar la instalación..

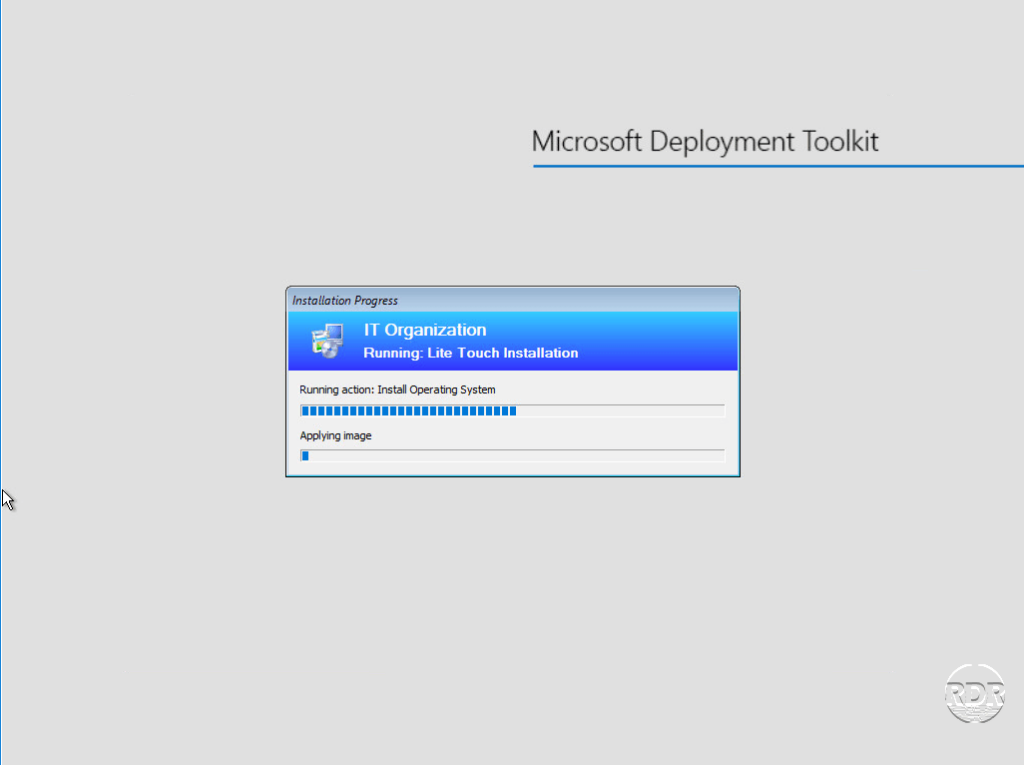

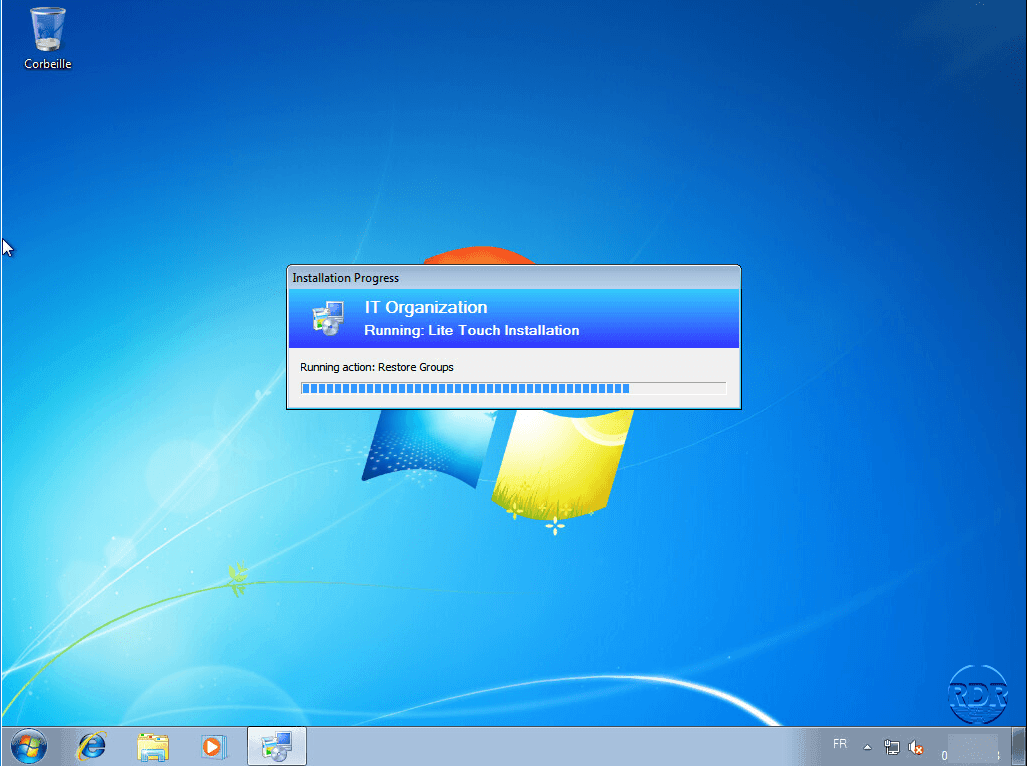

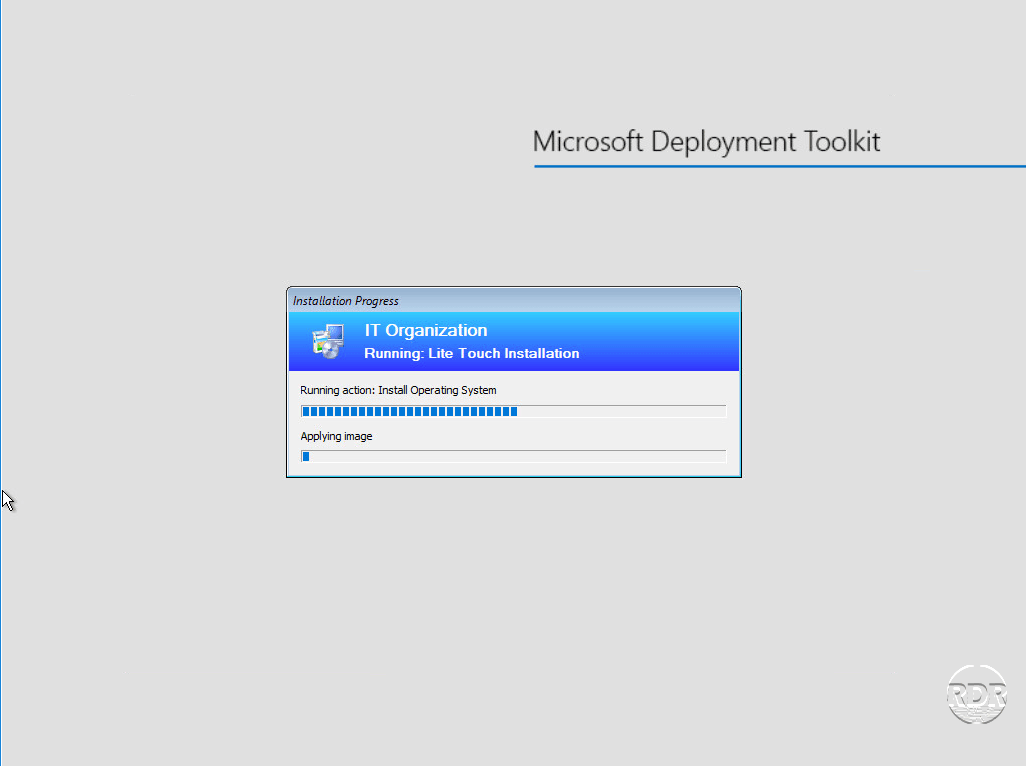

12. Patienter pendant le déploiement de Windows …

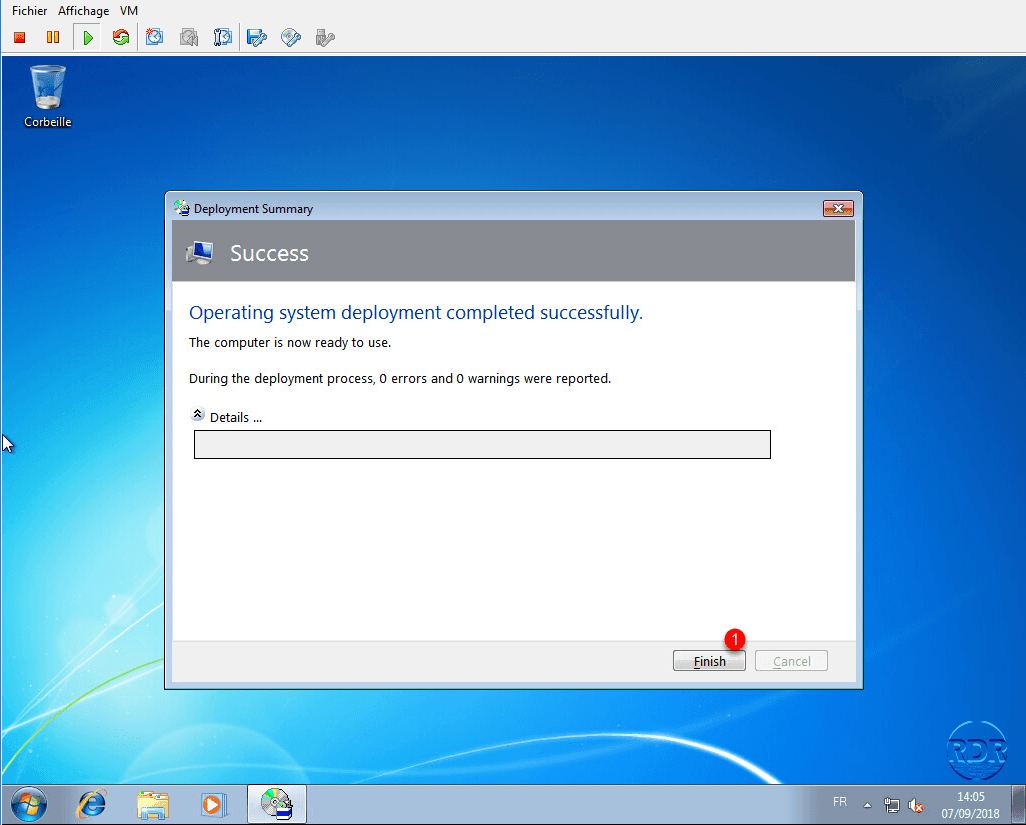

13. La implementación ha finalizado, cierre el asistente haciendo clic en Finalizar 1.
Con este tutorial, puede comenzar a usar MDT para implementar Windows en estaciones de trabajo cliente.
Enlaces a otros tutoriales (En francés por el momento) :
- Déploiement d’application avec un focus sur MS Office.
- Ajout de drivers au déploiement
- Personnalisation et automatisation du déploiement (Bootstrap.ini/Customsettings.ini).
Microsoft Deployment Toolkit también se puede utilizar para implementar Windows Server, lo que hace posible configurar una plantilla para implementar sus VM en Hyper-V.
